Estación de trabajo solar SR21L / SR11L EPP y estaciones de bombeo

1.1 Descripción general

• La estación de trabajo solar SR11L / SR21L EPP se utiliza en un sistema de calentador de agua solar presurizado dividido.
• Se puede combinar con el controlador SR258 / SR288.
• Combina control de flujo, ciclo de calor, escape, control de presión, visualización de temperatura, inyección / descarga del sistema y muchas otras funciones en una sola.
• Al conectar los colectores solares y los tanques divididos de agua a presión, almacene la energía solar en el tanque de agua. Puede controlar la temperatura, presión, flujo, etc. del sistema en cualquier momento. La estructura de todo el conjunto es compacta, fácil de instalar y usar, buena efecto de aislamiento

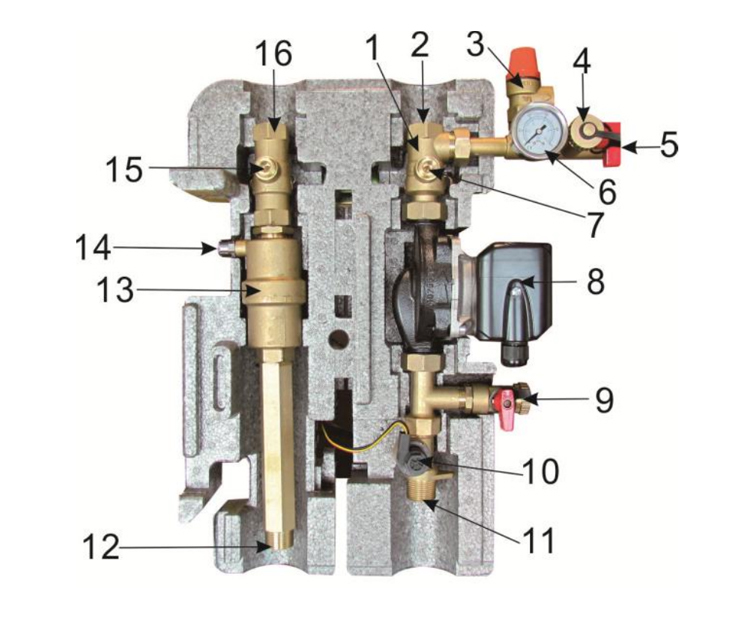

1.1.1 Imagen del producto

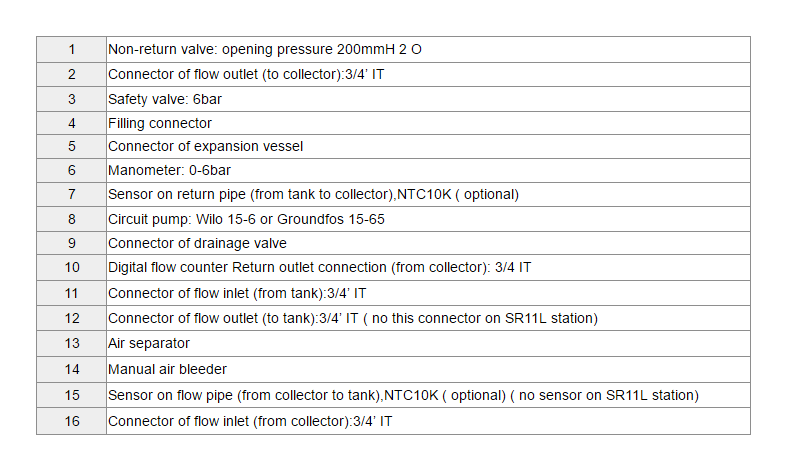

1.1.2 Parámetro de kits

1.2 Funciones principales

1.2.1 Lavado y llenado del sistema solar

El conector de descarga y llenado ya está integrado en la estación solar, y todavía recomendamos instalar una válvula de llenado y drenaje horizontalmente en el punto más bajo del circuito solar para el sistema de descarga.

1.2.2 Verificación de flujo

El contador de flujo se utiliza para medir y mostrar la velocidad de flujo 1-20L / M, con el fin de garantizar la función perfecta del dispositivo de medición, el sistema debe estar enjuagado y libre de sustancias extrañas.

1.2.3 Purgador de aire integrador manual / automático

1.2.4 Conexión eléctrica e instrucciones de funcionamiento del controlador (consulte el manual del controlador)

El controlador ya está integrado en la estación y listo para enchufar, la pantalla y el contador digital ya están preinstalados en fábrica. Para trabajos de mantenimiento o servicio, necesita sacar el controlador de la estación. Para obtener más información sobre la conexión eléctrica del controlador, consulte el manual del controlador (diseño del terminal).

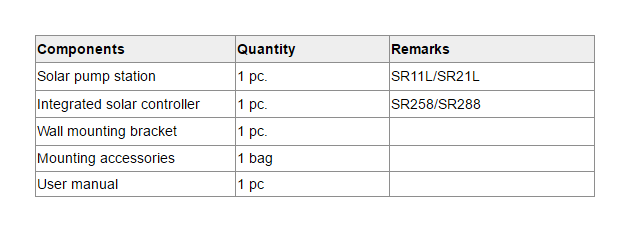

1.3 Alcance de entrega

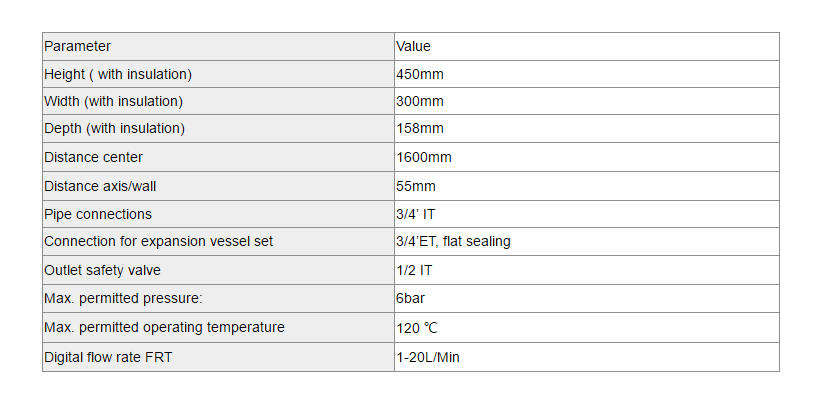

2.1 Parámetros técnicos

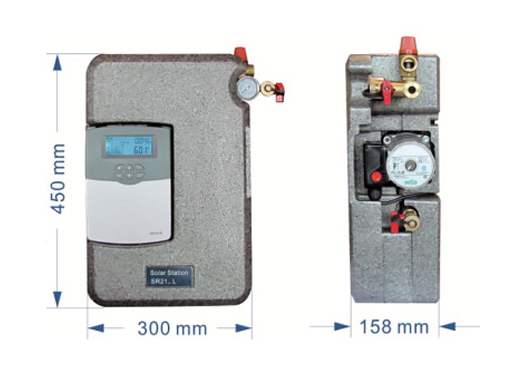

2.2 Tamaño

Producto: 450 * 300 * 158 mm

Paquete: 500 * 400 * 200 mm

SR11L: 7KGSR21L

2.3 Controladores opcionales para estación de bombeo

• SR11L / SR21L se puede utilizar con SR258 / SR288 y otros controladores. El controlador inteligente del calentador de agua solar SR258 / SR288 se utiliza para calentadores de agua solares de presión dividida.

• Desarrollado con el último microcontrolador de alto rendimiento de NXP, Países Bajos, logrando así un control inteligente.

• Todos los dispositivos utilizan estándares de grado industrial, que pueden funcionar libremente en ambientes fríos, de alta temperatura y húmedos.

• Uso simultáneo del chip de reloj para un control preciso del tiempo.

• SR11L / SR21L es una pantalla LCD de cristal líquido, aspecto hermoso, rendimiento estable y confiable, fácil instalación, se convierte en el producto accesorio más ideal para calentadores de agua solares.

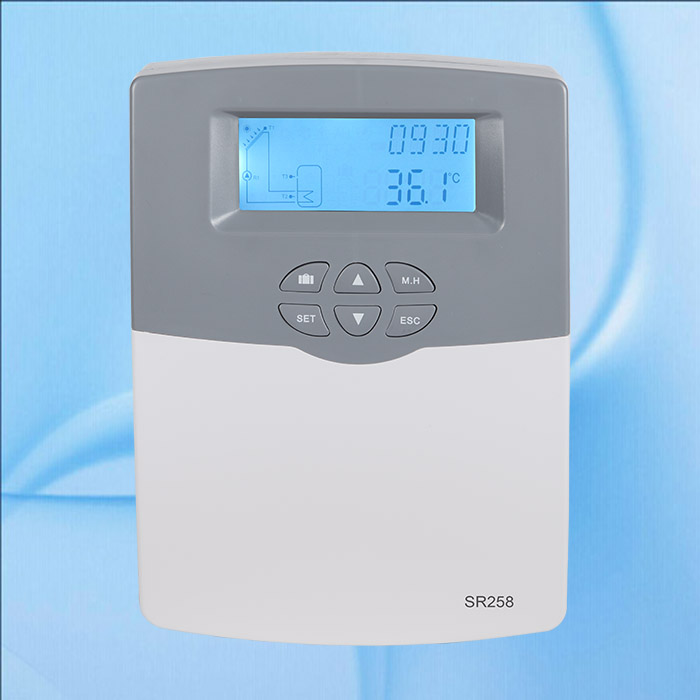

2.3.1 Controlador SR258

2.3.2 Controlador SR288

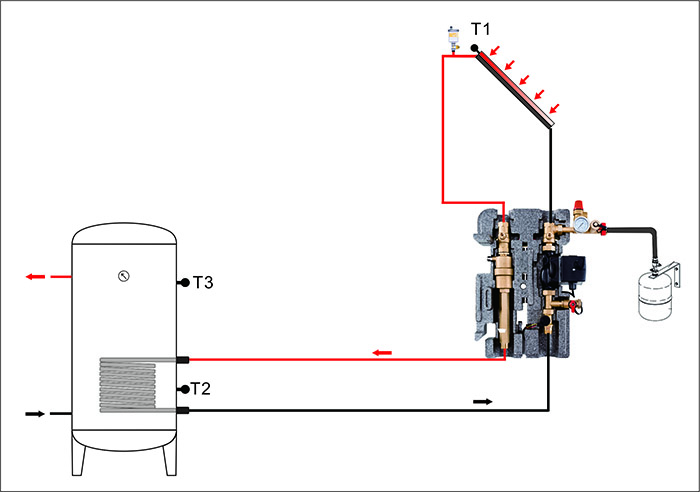

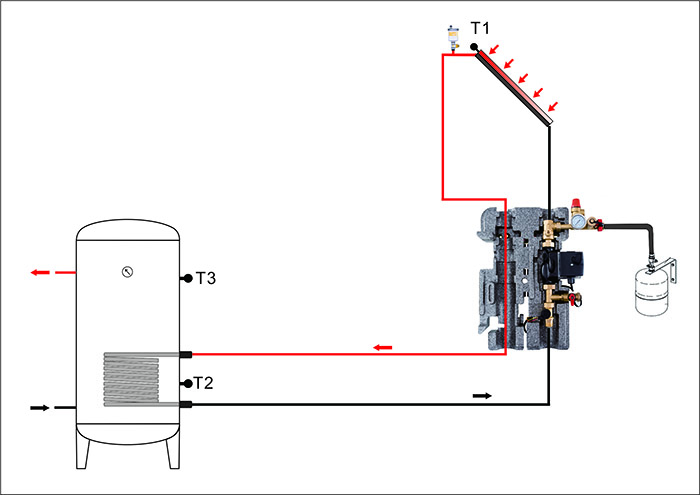

3.1 Diagrama de instalación de SR11L / SR21L

SR11L

Instrucción de operación SR11L / SR21L
