SR21L / SR11L EPP Солнечная рабочая станция и насосные станции

1.1 Обзор

• Солнечная рабочая станция SR11L / SR21L EPP используется в солнечной водонагревательной системе с разделенным давлением.
• Может сочетаться с контроллером SR258 / SR288.
• Он объединяет управление потоком, тепловой цикл, выхлоп, контроль давления, отображение температуры, впрыск / выпуск системы и многие другие функции.
• Подключая солнечные коллекторы и раздельные резервуары для воды под давлением, сохраняйте солнечную энергию в резервуаре для воды. Он может контролировать температуру системы, давление, расход и т. Д. В любое время. Структура всей сборки компактна, проста в установке и использовании, хороша эффект изоляции.

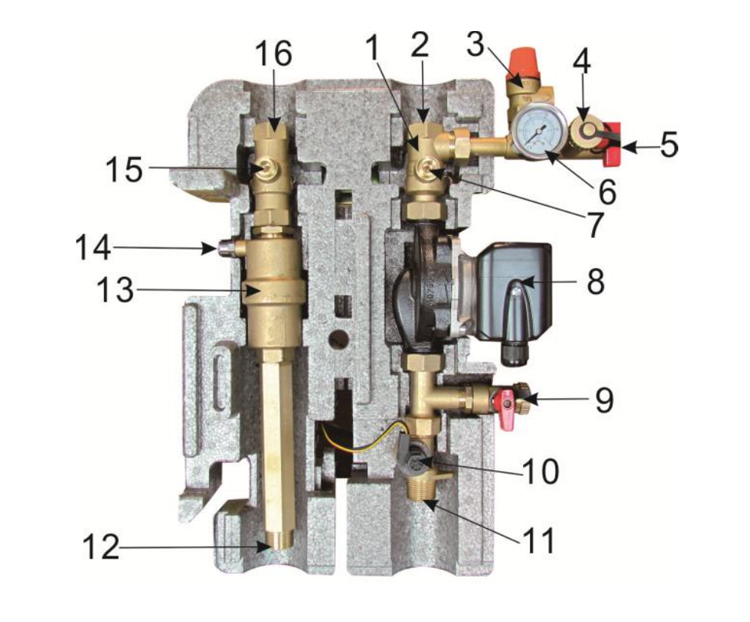

1.1.1 Изображение товара

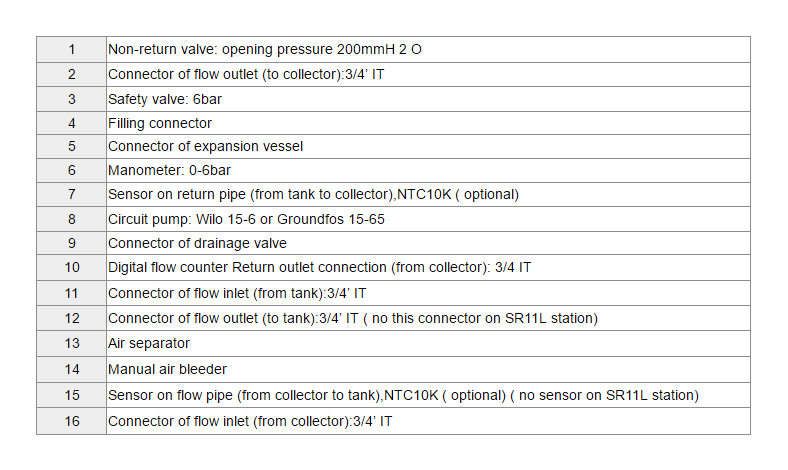

1.1.2 Наборы параметров

1.2 Основные функции

1.2.1 Промывка и наполнение солнечной системы

Разъем для промывки и наполнения уже встроен в солнечную станцию, и мы по-прежнему рекомендуем устанавливать заправочный и сливной клапан горизонтально в самой нижней точке солнечного контура для системы промывки.

1.2.2 Проверка потока

Счетчик расхода используется для измерения и отображения расхода 1-20 л / м, чтобы гарантировать безупречную работу измерительного устройства, система должна быть промыта и свободна от посторонних веществ.

1.2.3 Ручной / автоматический интегративный воздухоотводчик

1.2.4 Электрическое подключение и инструкция по эксплуатации контроллера (см. Руководство к контроллеру)

Контроллер уже встроен в станцию ​​и готов к подключению, дисплей и цифровой счетчик уже установлены на заводе. Для проведения технического обслуживания или сервисных работ необходимо вынуть контроллер со станции. Для получения дополнительной информации об электрическом подключении контроллера, пожалуйста, обратитесь к руководству по эксплуатации контроллера (расположение клемм).

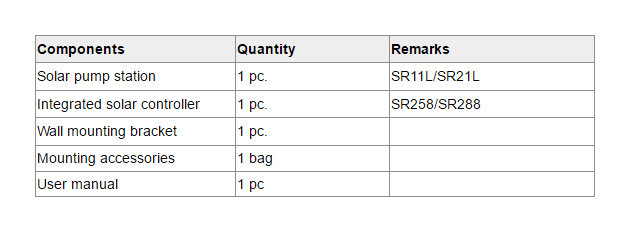

1.3 Объем поставки

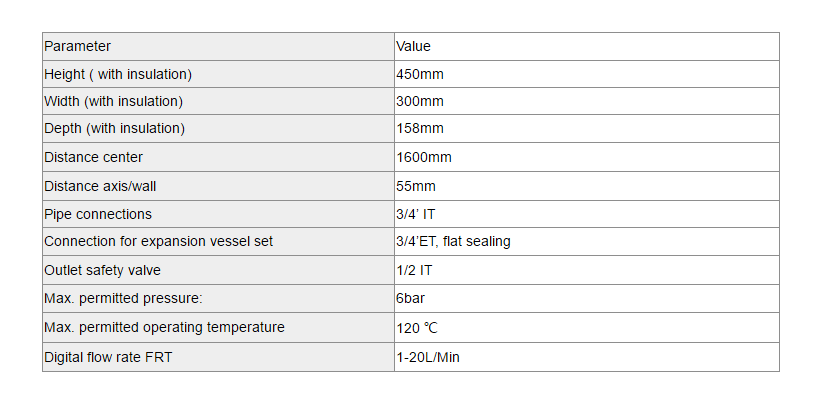

2.1 Технические параметры

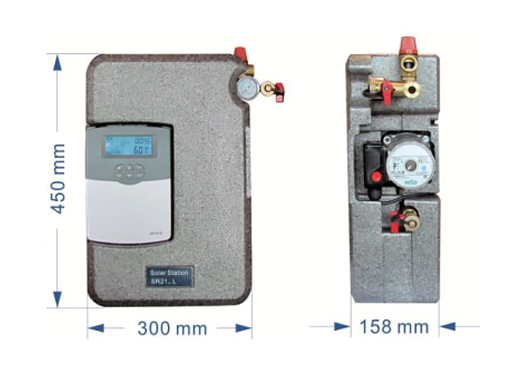

2.2 Размер

Продукт: 450 * 300 * 158mm

Упаковка: 500 * 400 * 200 мм

SR11L: 7KGSR21L

2.3 Дополнительные контроллеры для насосной станции

• SR11L / SR21L можно использовать с SR258 / SR288 и другими контроллерами. Интеллектуальный контроллер солнечного водонагревателя SR258 / SR288 используется для солнечного водонагревателя с раздельным давлением.

• Разработан с использованием новейшего высокопроизводительного микроконтроллера от NXP, Нидерланды, благодаря чему достигается интеллектуальное управление.

• Все устройства используют промышленные стандарты качества, которые могут свободно работать в условиях холода, высокой температуры и влажности.

• Одновременное использование тактового чипа для точного контроля времени.

• SR11L / SR21L - жидкокристаллический жидкокристаллический дисплей, красивый внешний вид, стабильная и надежная работа, простота установки, которые стали самым идеальным аксессуаром для солнечных водонагревателей.

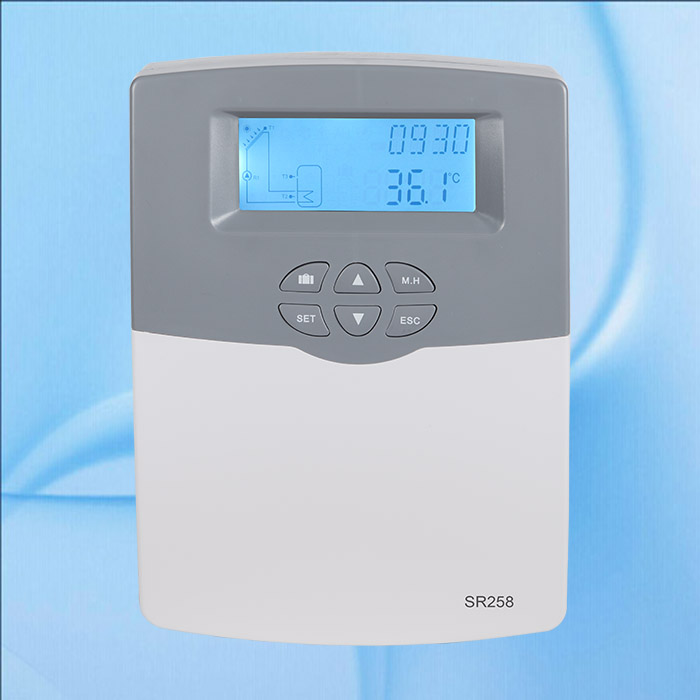

2.3.1 контроллер SR258

2.3.2 контроллер SR288

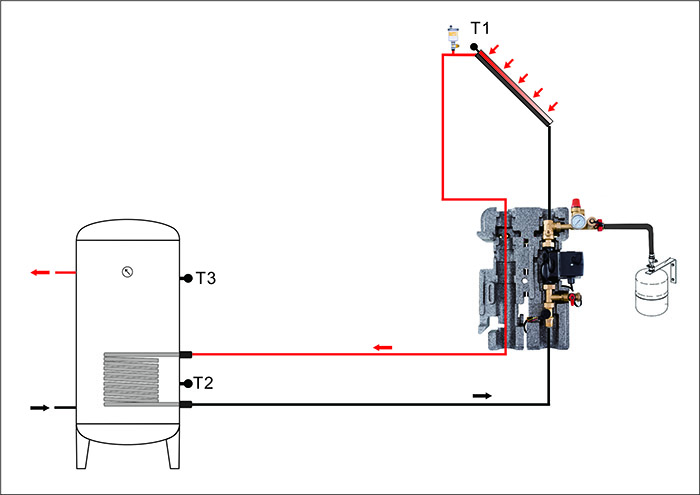

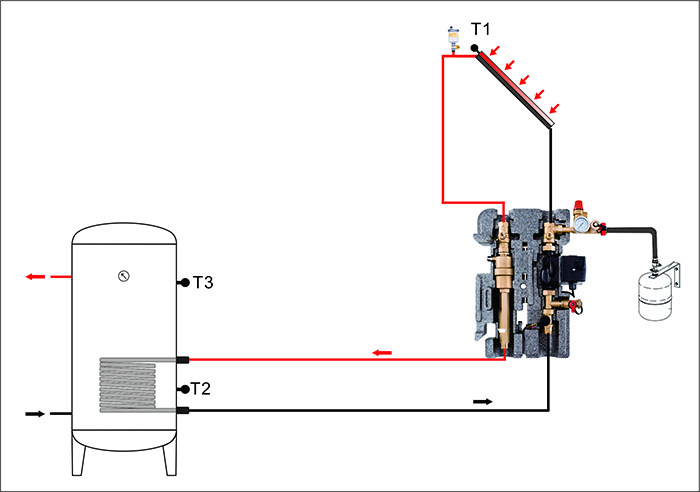

3.1 Схема установки SR11L / SR21L

SR11L

Инструкция по эксплуатации SR11L / SR21L
