SR21L / SR11L EPP محطات العمل الشمسية ومحطات الضخ

يتم استخدام محطة العمل الشمسية SR11L / SR21L EPP في نظام تسخين المياه بالطاقة الشمسية المضغوط المقسم.
  • SR21L_SR258 / SR21L_SR228 SR11L_SR258 / SR11L_SR228
  • تنطبق على SFBS / SFFS
  • الإسكان EPP ، والتجهيزات النحاسية ، والدائرة المتكاملة
  • تحكم في نظام التسخين الشمسي بذكاء
  • مناسبة لسخانات الماء الشمسية المضغوطة المقسمة
  • سنة واحدة
الكمية:

1. وصف المنتج

1.1 نظرة عامة

  • يتم استخدام محطة العمل الشمسية SR11L / SR21L EPP في نظام تسخين المياه بالطاقة الشمسية المضغوط المقسم.
  • يمكن دمجه مع وحدة تحكم SR258 / SR288.
  • فهو يجمع بين التحكم في التدفق ودورة الحرارة والعادم والتحكم في الضغط وعرض درجة الحرارة وحقن / تصريف النظام والعديد من الوظائف الأخرى في واحدة.
  • من خلال توصيل مجمعات الطاقة الشمسية وخزانات المياه المضغوطة المقسمة ، قم بتخزين الطاقة الشمسية في خزان المياه ، ويمكنه مراقبة درجة حرارة النظام ، والضغط ، والتدفق ، وما إلى ذلك في أي وقت. تأثير العزل.

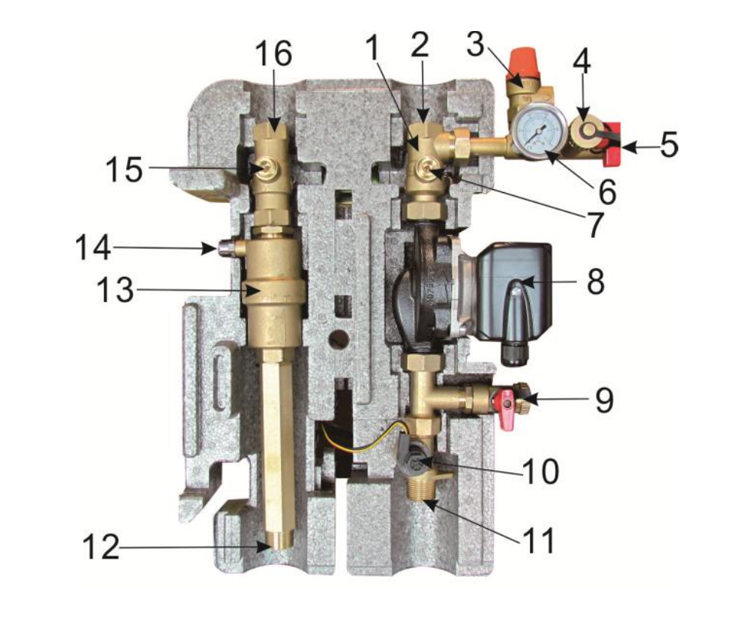

1.1.1 صورة المنتج

SR21LSR11L EPP محطات العمل الشمسية ومحطات الضخ- p1.1.1

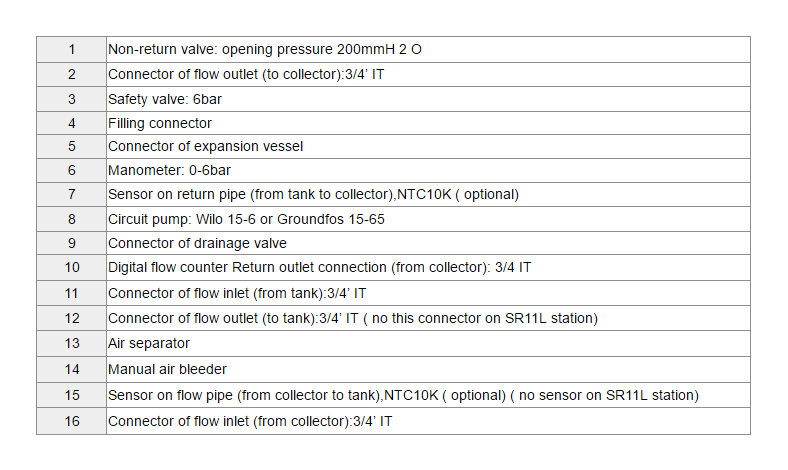

1.1.2 معلمة مجموعات

SR21LSR11L EPP محطات العمل الشمسية ومحطات الضخ- p1.1.2


1.2 الوظائف الرئيسية

1.2.1 تنظيف وتعبئة النظام الشمسي

تم دمج موصل الشطف والتعبئة بالفعل في المحطة الشمسية ، وما زلنا نوصي بتثبيت صمام التعبئة والصرف أفقيًا في أدنى نقطة من الدائرة الشمسية لنظام الشطف.


1.2.2 فحص التدفق

يستخدم عداد التدفق لقياس وعرض معدل التدفق 1-20L / M ، من أجل ضمان وظيفة لا تشوبها شائبة لجهاز القياس يجب أن يتم تنظيف النظام وخالي من المواد الغريبة.


1.2.3 نزيف الهواء التكاملي اليدوي / التلقائي

بعد ملء السائل الشمسي وتشغيل النظام ، سيطلق الهواء من الهواء تلقائيًا ، ولكن يمكنك أيضًا إطلاق الهواء يدويًا.


1.2.4 التوصيل الكهربائي وتعليمات تشغيل وحدة التحكم (انظر دليل وحدة التحكم)

وحدة التحكم مدمجة بالفعل في المحطة وجاهزة للتوصيل والعرض والعداد الرقمي مثبتة مسبقًا في المصنع. لأعمال الصيانة أو الخدمة ، تحتاج إلى إخراج وحدة التحكم من المحطة. لمزيد من المعلومات حول التوصيل الكهربائي لوحدة التحكم ، يرجى الاطلاع على دليل وحدة التحكم (تخطيط المحطة الطرفية).

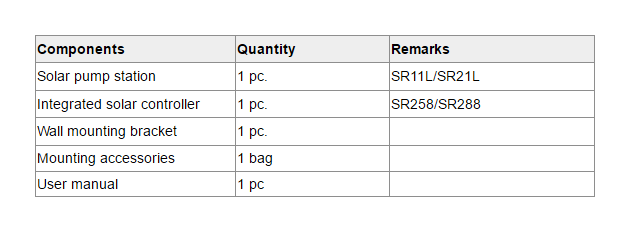

1.3 نطاق التسليم

SR21LSR11L EPP محطات العمل الشمسية ومحطات الضخ- p1.3


2. المعايير الفنية

2.1 المعايير الفنية

SR21LSR11L EPP محطات العمل الشمسية ومحطات الضخ- p2.1

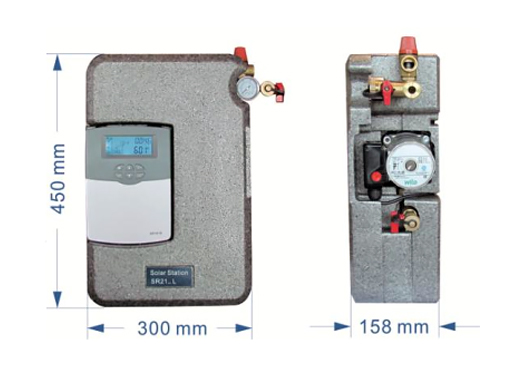

2.2 الحجم

المنتج: 450 * 300 * 158 مم

الحزمة: 500 * 400 * 200 مم

ريال 11 لتر: 7 ​​كلغ 21 لتر

SR21LSR11L EPP محطات العمل الشمسية ومحطات الضخ- p2.2


2.3 تحكم اختياري لمحطة الضخ

  • يمكن استخدام SR11L / SR21L مع وحدات تحكم SR258 / SR288 ووحدات تحكم أخرى. وحدة التحكم الذكية لسخان المياه بالطاقة الشمسية SR258 / SR288 هي uesd لسخان المياه بالطاقة الشمسية ذي الضغط المقسم.

  • تم تطويره بأحدث متحكم عالي الأداء من NXP ، هولندا ، وبالتالي تحقيق تحكم ذكي.

  • تستخدم جميع الأجهزة معايير من الدرجة الصناعية ، والتي يمكن أن تعمل بحرية في البيئات الباردة ، ودرجات الحرارة العالية والرطوبة.

  • الاستخدام المتزامن لرقاقة الساعة للتحكم الدقيق في التوقيت.

  • SR11L / SR21L عبارة عن شاشة كريستالية سائلة LCD ، ومظهر جميل ، وأداء مستقر وموثوق ، وسهل التركيب ، وأصبح المنتج الإضافي الأكثر مثالية لسخانات المياه الشمسية.


2.3.1 SR258 تحكم


أجهزة تحكم بالطاقة الشمسية SR258 لسخان المياه بالطاقة الشمسية المضغوط المقسم -1

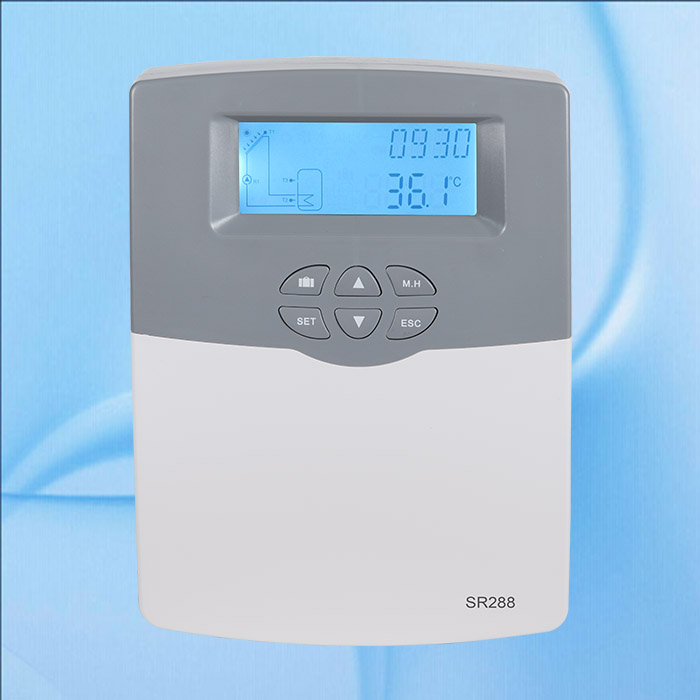

2.3.2 SR288 تحكم


وحدات تحكم بالطاقة الشمسية SR288 لسخان المياه بالطاقة الشمسية المضغوط المقسم -1

3. تثبيت المنتج

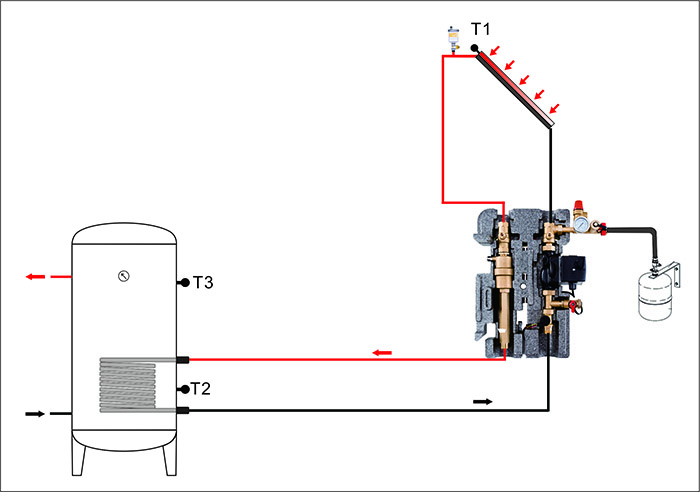

3.1 مخطط تثبيت SR11L / SR21L


11 ر


SR21LSR11L EPP محطات العمل الشمسية ومحطات الضخ- p3.1-1


21 ر


SR21LSR11L EPP محطات العمل الشمسية ومحطات الضخ- p3.1-2


3.2 تحميل دليل التثبيت SR11L / SR21L:

تعليمات التشغيل SR11L / SR21L
