SR21L / SR11L EPP Solararbeitsplatz & Pumpstationen

1.1 Übersicht

• Die EPP-Solar-Workstation SR11L / SR21L wird in einem Solar-Warmwasserbereiter mit geteiltem Druck verwendet.
• Es kann mit dem Controller SR258 / SR288 kombiniert werden.
• Es kombiniert Durchflussregelung, Wärmezyklus, Abgas, Druckregelung, Temperaturanzeige, Systemeinspritzung / -entladung und viele andere Funktionen in einer.
• Durch den Anschluss von Solarkollektoren und geteilten Druckwassertanks wird Sonnenenergie im Wassertank gespeichert. Sie kann die Systemtemperatur, den Druck, den Durchfluss usw. jederzeit überwachen. Die Struktur der gesamten Baugruppe ist kompakt, einfach zu installieren und zu verwenden, gut Isolationseffekt.

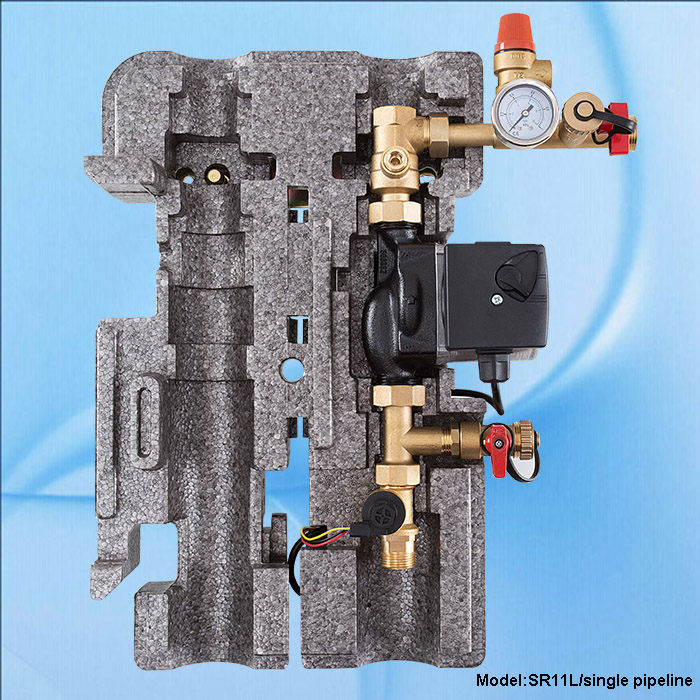

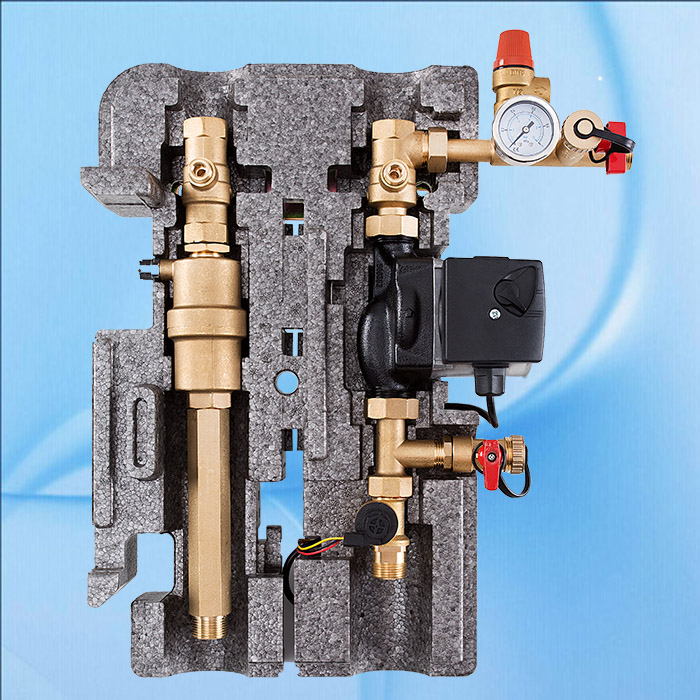

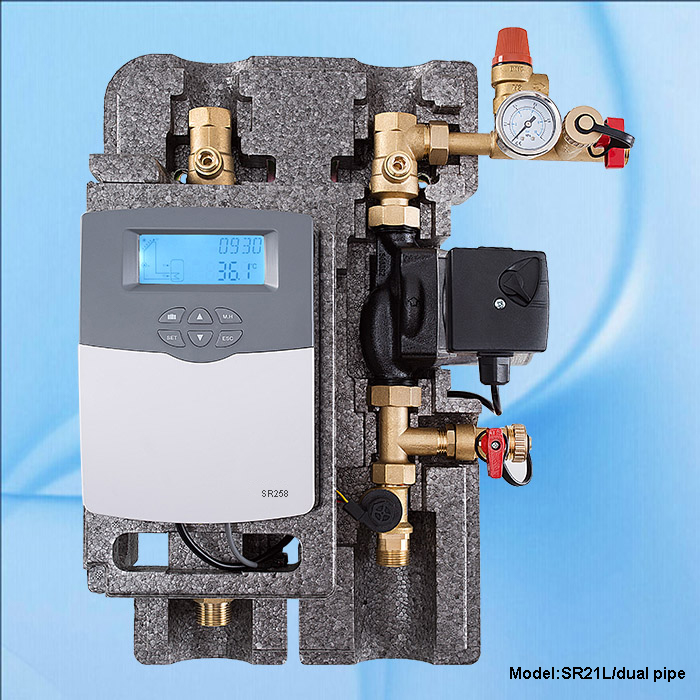

1.1.1 Produktbild

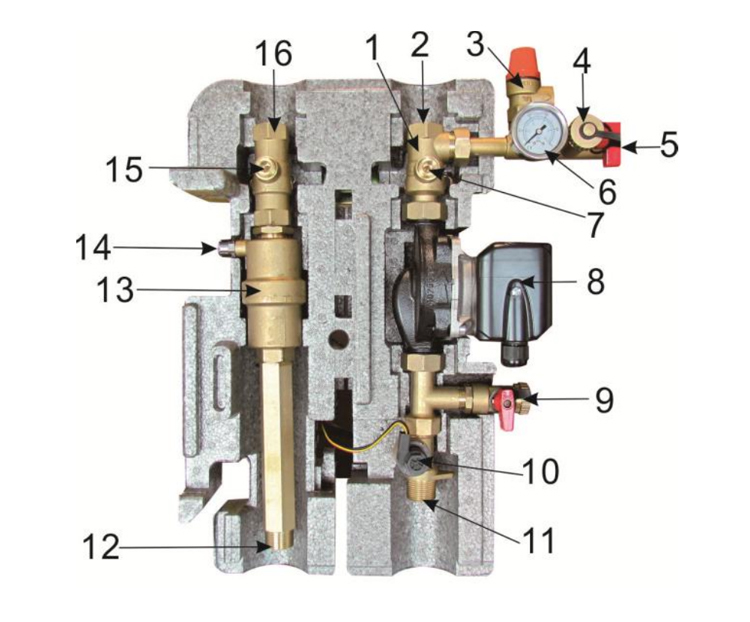

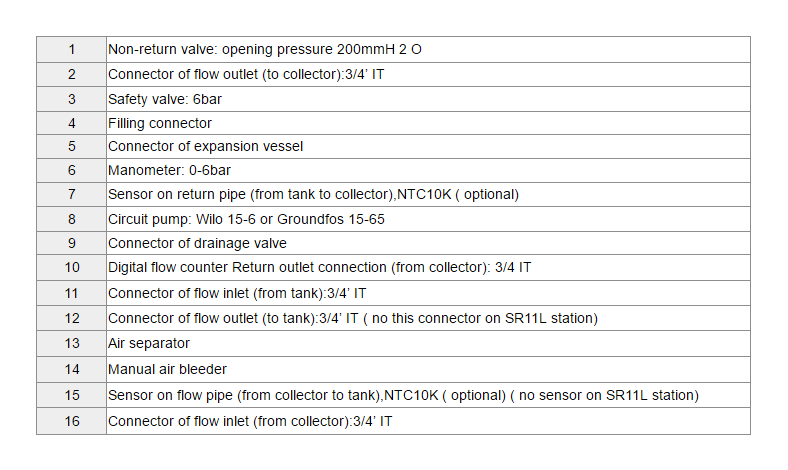

1.1.2 Kits Parameter

1.2 Hauptfunktionen

1.2.1 Das Sonnensystem spülen und füllen

Der Spül- und Füllanschluss ist bereits in die Solarstation integriert. Wir empfehlen weiterhin, ein Füll- und Ablassventil horizontal am tiefsten Punkt des Solarkreislaufs für das Spülsystem zu installieren.

1.2.2 Durchflussprüfung

Der Durchflusszähler dient zur Messung und Anzeige der Durchflussmenge 1-20 l / m. Um die einwandfreie Funktion des Messgeräts zu gewährleisten, muss das System gespült und frei von Fremdstoffen sein.

1.2.3 Manuelle / automatische integrative Entlüftung

1.2.4 Elektrischer Anschluss und Bedienungsanleitung der Steuerung (siehe Handbuch der Steuerung)

Die Steuerung ist bereits in der Station integriert und steckbereit, Anzeige und digitaler Zähler sind bereits werkseitig vorinstalliert. Für Wartungs- oder Servicearbeiten muss die Steuerung von der Station entfernt werden. Weitere Informationen zum elektrischen Anschluss der Steuerung finden Sie im Handbuch der Steuerung (Klemmenlayout).

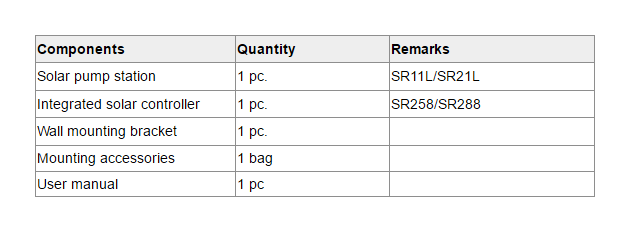

1.3 Lieferumfang

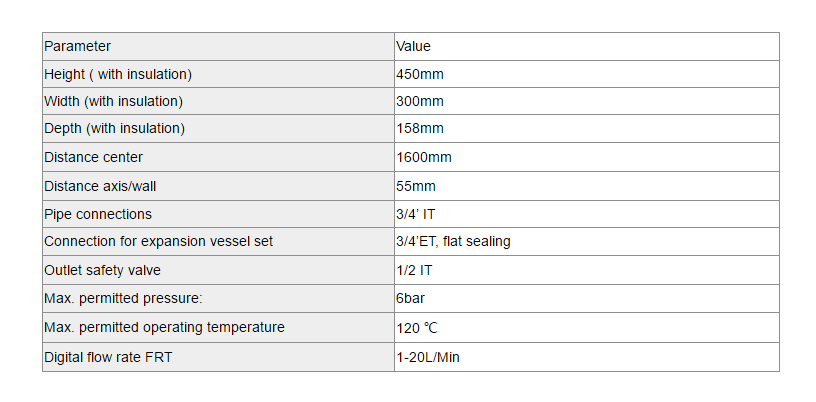

2.1 Technische Parameter

2.2 Größe

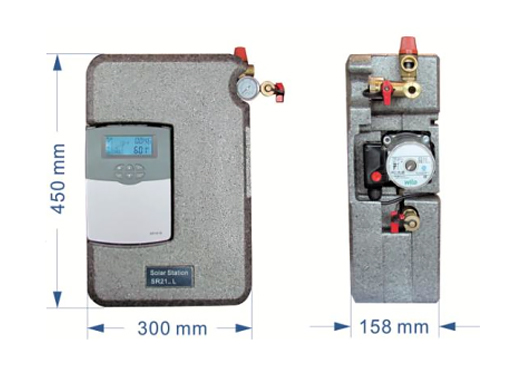

Produkt: 450 * 300 * 158 mm

Paket: 500 * 400 * 200 mm

SR11L: 7KGSR21L

2.3 Optionale Steuerungen für die Pumpstation

• SR11L / SR21L kann mit SR258 / SR288 und anderen Steuerungen verwendet werden. SR258 / SR288 Solarwarmwasserbereiter Intelligente Steuerung ist für Split-Druck-Solarwarmwasserbereiter geeignet.

• Entwickelt mit dem neuesten Hochleistungs-Mikrocontroller von NXP, Niederlande, um eine intelligente Steuerung zu erreichen.

• Alle Geräte verwenden Industriestandards, die in kalten, hohen Temperaturen und feuchten Umgebungen frei betrieben werden können.

• Gleichzeitige Verwendung des Taktchips zur präzisen Zeitsteuerung.

• SR11L / SR21L ist ein LCD-Flüssigkristalldisplay, ein schönes Erscheinungsbild, eine stabile und zuverlässige Leistung, eine einfache Installation und das idealste Zubehörprodukt für Solarwarmwasserbereiter.

2.3.1 SR258-Controller

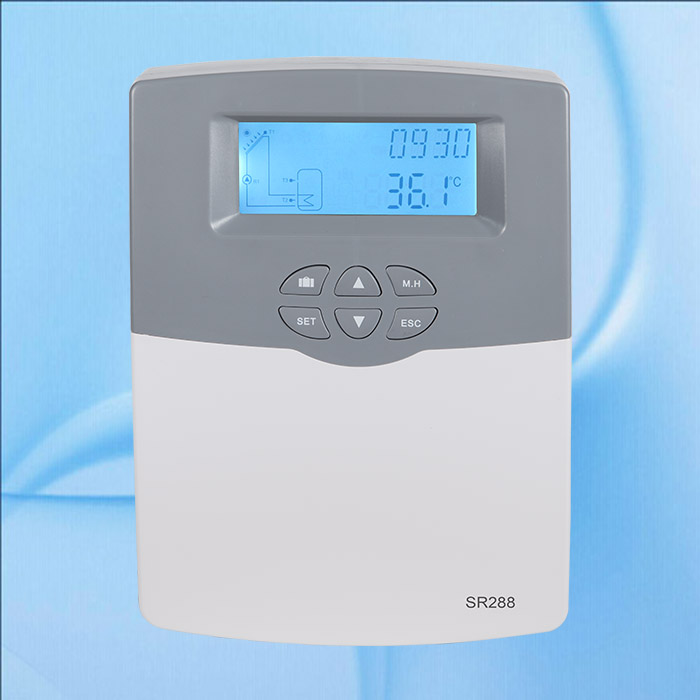

2.3.2 SR288-Controller

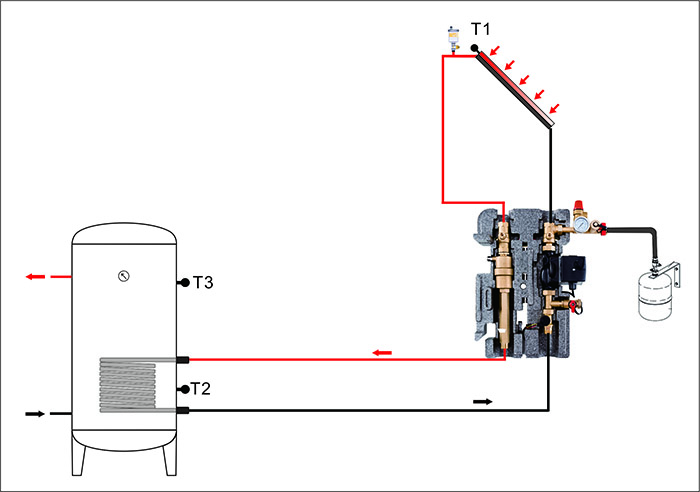

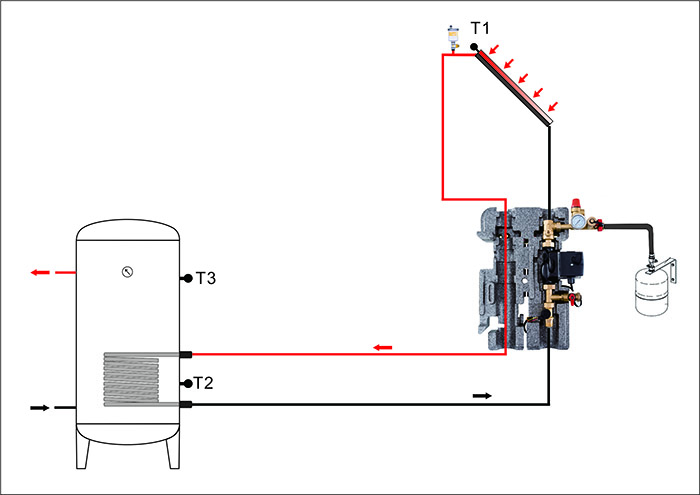

3.1 Installationsdiagramm für SR11L / SR21L

SR11L

Bedienungsanleitung SR11L / SR21L
