Station de travail solaire et stations de pompage SR21L / SR11L EPP

Le poste de travail solaire SR11L / SR21L EPP est utilisé dans un système de chauffe-eau solaire sous pression divisé.
  • SR21L_SR258 / SR21L_SR228 SR11L_SR258 / SR11L_SR228
  • Applicable à SFBS / SFFS
  • Boîtier EPP, raccords en laiton, circuit intégré
  • Contrôlez intelligemment le système de chauffage solaire
  • Convient pour les chauffe-eau solaires sous pression séparés
  • 1 année
Quantité:

1. Description du produit

1.1 Présentation

  • Le poste de travail solaire SR11L / SR21L EPP est utilisé dans un système de chauffe-eau solaire sous pression divisé.
  • Il peut être combiné avec le contrôleur SR258 / SR288.
  • Il combine le contrôle du débit, le cycle de chaleur, l'échappement, le contrôle de la pression, l'affichage de la température, l'injection / décharge du système et de nombreuses autres fonctions en un.
  • En connectant des capteurs solaires et des réservoirs d'eau sous pression séparés, stockez l'énergie solaire dans le réservoir d'eau.Il peut surveiller la température, la pression, le débit, etc. du système à tout moment.La structure de l'ensemble est compacte, facile à installer et à utiliser, bonne effet d'isolation.

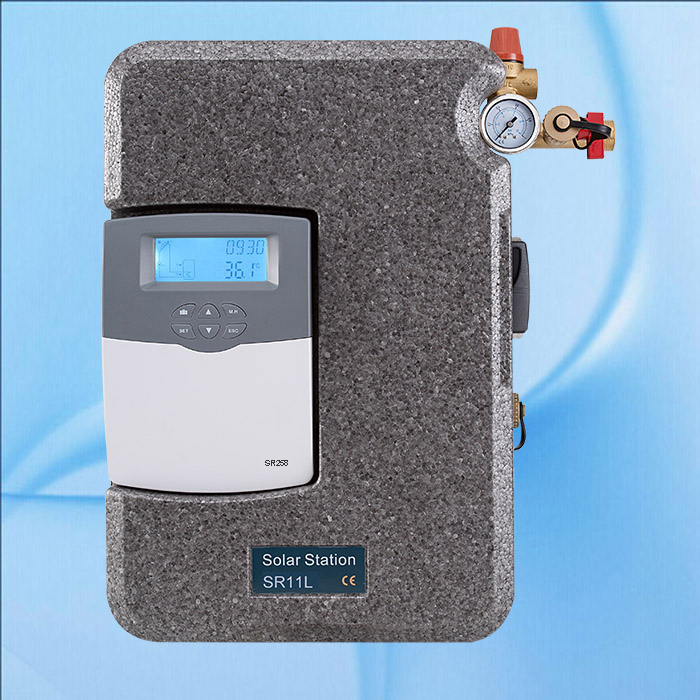

1.1.1 Image du produit

SR21LSR11L EPP Station de travail solaire et stations de pompage-p1.1.1

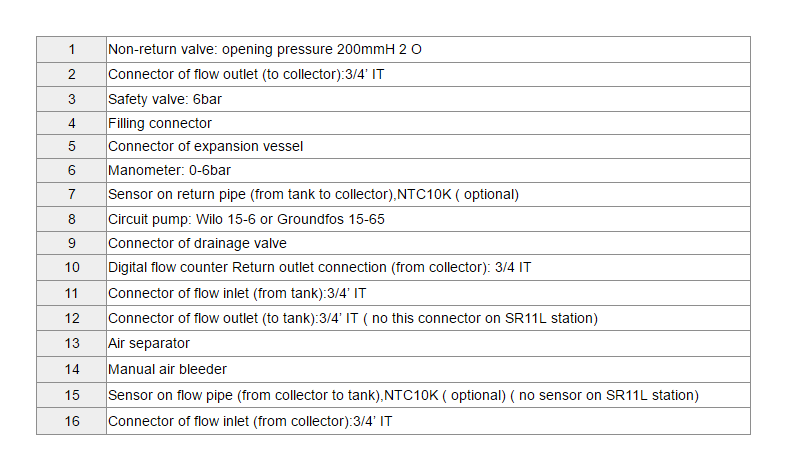

1.1.2 Paramètre des kits

SR21LSR11L EPP Station de travail solaire et stations de pompage-p1.1.2


1.2 Fonctions principales

1.2.1 Rinçage et remplissage du système solaire

Le connecteur de rinçage et de remplissage est déjà intégré dans la station solaire, et nous recommandons toujours d'installer une vanne de remplissage et de vidange horizontalement au point le plus bas du circuit solaire pour le système de rinçage.


1.2.2 Vérification du débit

Le compteur de débit est utilisé pour la mesure et l'affichage du débit 1-20L / M, afin de garantir le fonctionnement parfait de l'appareil de mesure, le système doit être rincé et exempt de substances étrangères.


1.2.3 Purge d'air intégrale manuelle / automatique

Après avoir rempli le liquide solaire et mis en service le système, le purgeur d'air libère de l'air automatiquement, mais vous pouvez également libérer l'air manuellement.


1.2.4 Connexion électrique et instructions de fonctionnement du contrôleur (voir le manuel du contrôleur)

Le contrôleur est déjà intégré dans la station et prêt à être branché, l'affichage et le compteur numérique sont déjà préinstallés en usine. Pour les travaux de maintenance ou de service, il doit retirer le contrôleur de la station. Pour plus d'informations sur le raccordement électrique du contrôleur, veuillez consulter le manuel du contrôleur (disposition des bornes).

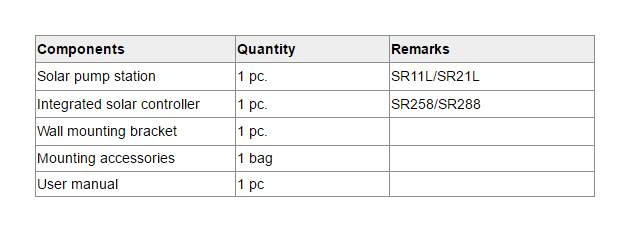

1.3 Contenu de la livraison

SR21LSR11L EPP Station de travail solaire et stations de pompage-p1.3


2. Paramètres techniques

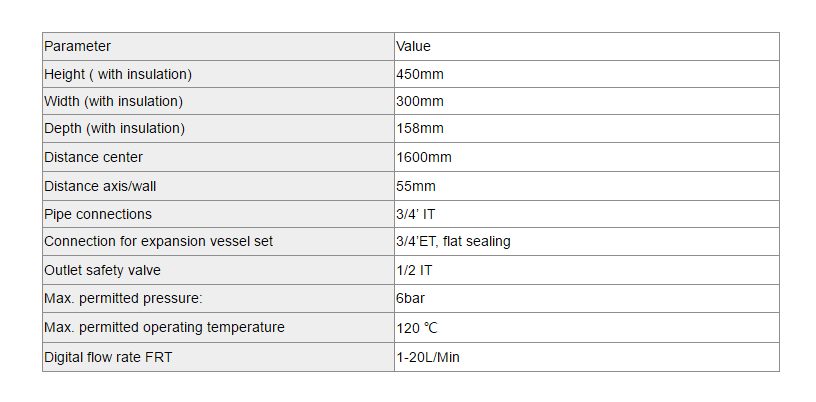

2.1 Paramètres techniques

SR21LSR11L EPP Station de travail solaire et stations de pompage-p2.1

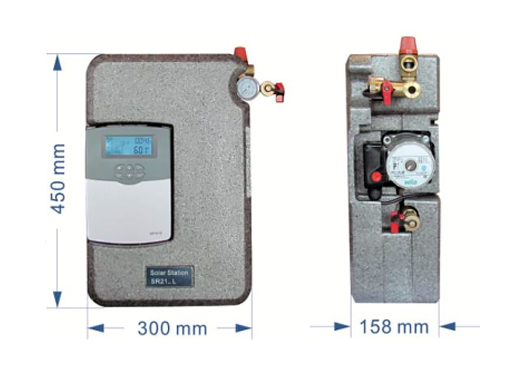

2.2 Taille

Produit: 450 * 300 * 158mm

Paquet: 500 * 400 * 200mm

SR11L: 7KGSR21L

SR21LSR11L EPP Station de travail solaire et stations de pompage-p2.2


2.3 Contrôleurs optionnels pour station de pompage

  • SR11L / SR21L peut être utilisé avec SR258 / SR288 et d'autres contrôleurs. Le contrôleur intelligent de chauffe-eau solaire SR258 / SR288 est utilisé pour le chauffe-eau solaire à pression partagée.

  • Développé avec le dernier microcontrôleur haute performance de NXP, aux Pays-Bas, permettant ainsi un contrôle intelligent.

  • Tous les appareils utilisent des normes de qualité industrielle, qui peuvent fonctionner librement dans des environnements froids, à haute température et humides.

  • Utilisation simultanée de la puce d'horloge pour un contrôle précis de la synchronisation.

  • SR11L / SR21L est un écran LCD à cristaux liquides, d'une belle apparence, de performances stables et fiables, d'une installation facile, devenu le produit accessoire le plus idéal pour les chauffe-eau solaires.


2.3.1 Contrôleur SR258


Contrôleurs solaires SR258 pour chauffe-eau solaire sous pression divisé-1

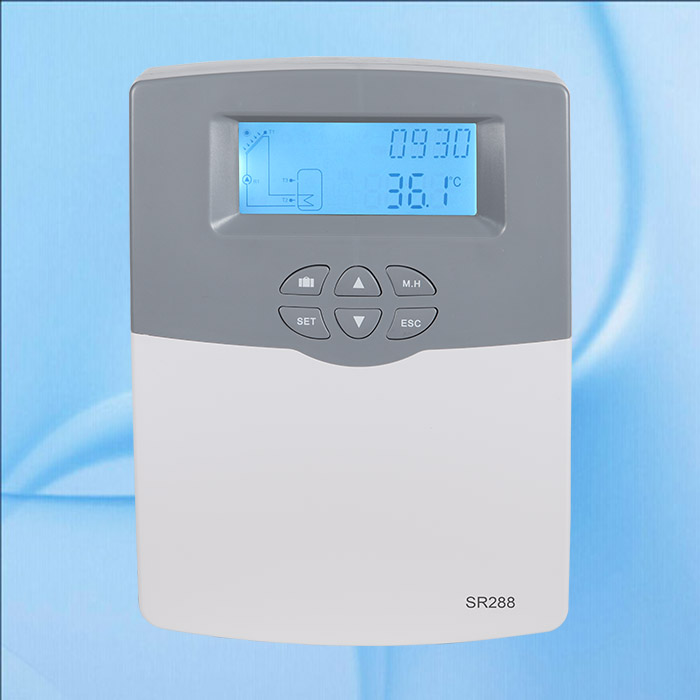

2.3.2 Contrôleur SR288


Contrôleurs solaires SR288 pour chauffe-eau solaire sous pression divisé-1

3. Installation du produit

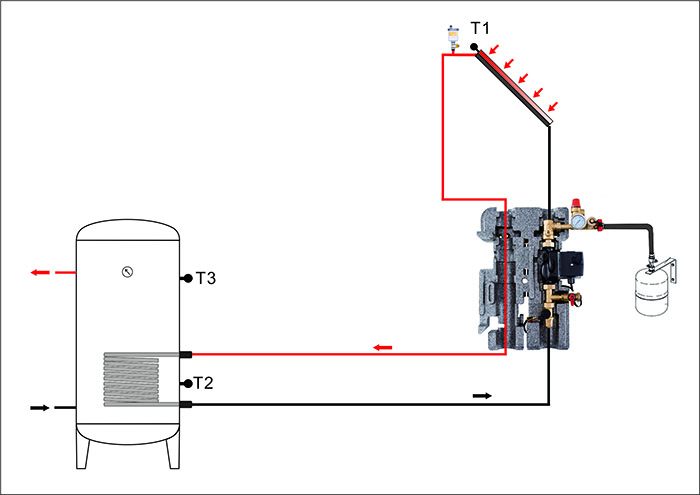

3.1 Schéma d'installation du SR11L / SR21L


SR11L


SR21LSR11L EPP Station de travail solaire et stations de pompage-p3.1-1

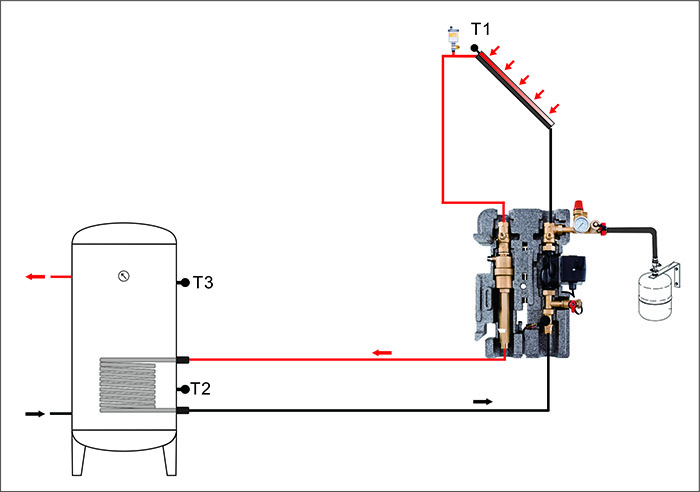

SR21L


SR21LSR11L EPP Station de travail solaire et stations de pompage-p3.1-2


3.2 Téléchargement du manuel d'installation du SR11L / SR21L:

Instruction d'utilisation SR11L / SR21L
