Estación de trabajo solar SR11H / SR21H EPP y estaciones de bombeo

1.1 Descripción general

• La estación de trabajo solar SR11H / SR21H EPP se utiliza en un sistema de calentador de agua solar presurizado dividido.

• Se puede usar en combinación con SR658 / SR1568.

• Combina versatilidad en una, como control de flujo, ciclo de calor, escape, control de presión, visualización de temperatura, inyección / drenaje del sistema.

• Al conectar los colectores solares y los tanques divididos de agua a presión, almacene la energía solar en un tanque de agua. Puede monitorear la temperatura, presión, flujo y otras condiciones del sistema en cualquier momento. Todo el conjunto de componentes es de estructura compacta, fácil de instalar y usar, resistente a altas temperaturas y buen efecto de preservación del calor.

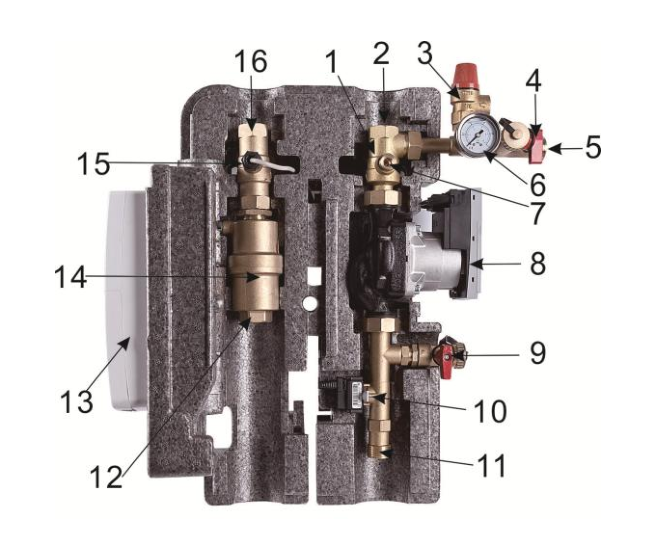

1.1.1 Imagen del producto

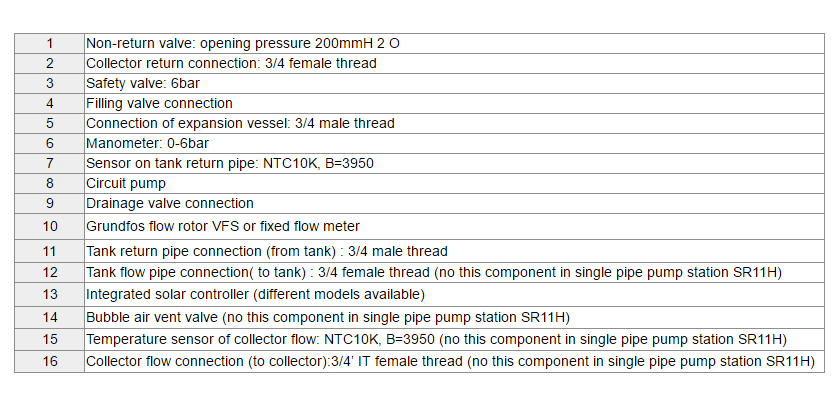

1.1.2 Parámetro de kits

1.2 Funciones principales

1.2.1 Lavado y llenado del sistema solar

La unidad de lavado y llenado ya está integrada en la estación de bombeo solar, pero aún así recomendamos instalar una válvula de bola de lavado y llenado en el punto más bajo del circuito solar para drenar las escamas.

1.2.2 Verificación de flujo

El contador de flujo se utiliza para medir y mostrar la velocidad de flujo, a fin de garantizar la función perfecta del dispositivo de medición, el sistema debe estar enjuagado y libre de sustancias extrañas.

1.2.3 Purgador de aire integrador manual / automático

Después de que el sistema se llena y se pone en servicio, la ventilación de aire liberará automáticamente el aire del sistema, pero también puede liberar el aire manualmente.

1.2.4 Conexión eléctrica e instrucciones de funcionamiento del controlador (consulte el manual del controlador)

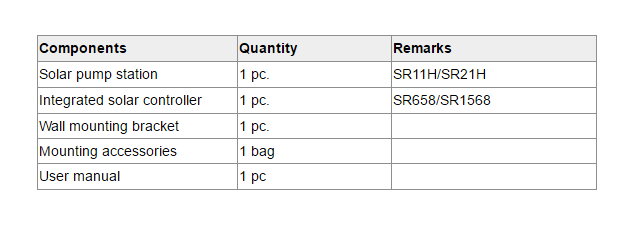

1.3 Alcance de entrega

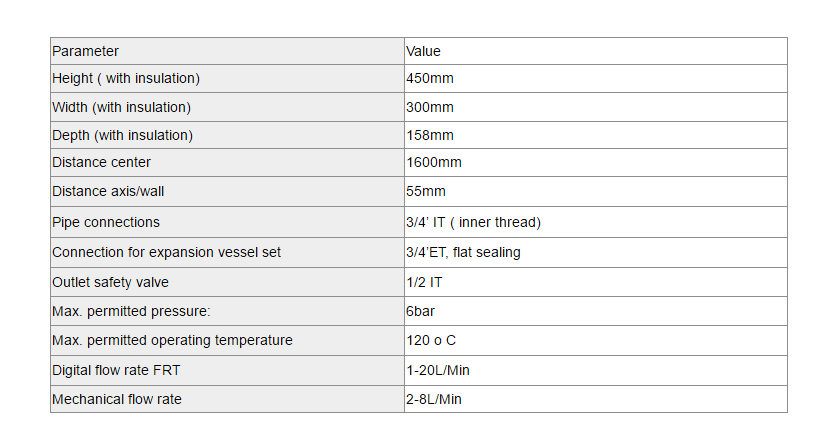

2.1 Parámetros técnicos

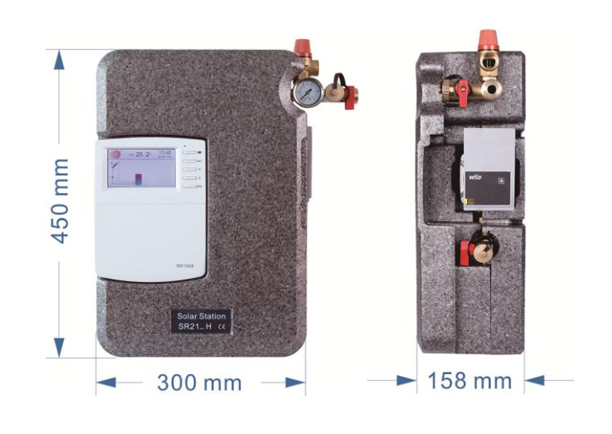

2.2 Tamaño

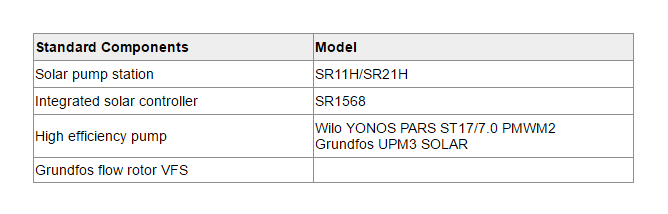

2.3 Componentes Stardard de la estación de bombeo SR11H singel / SR21H serie doble

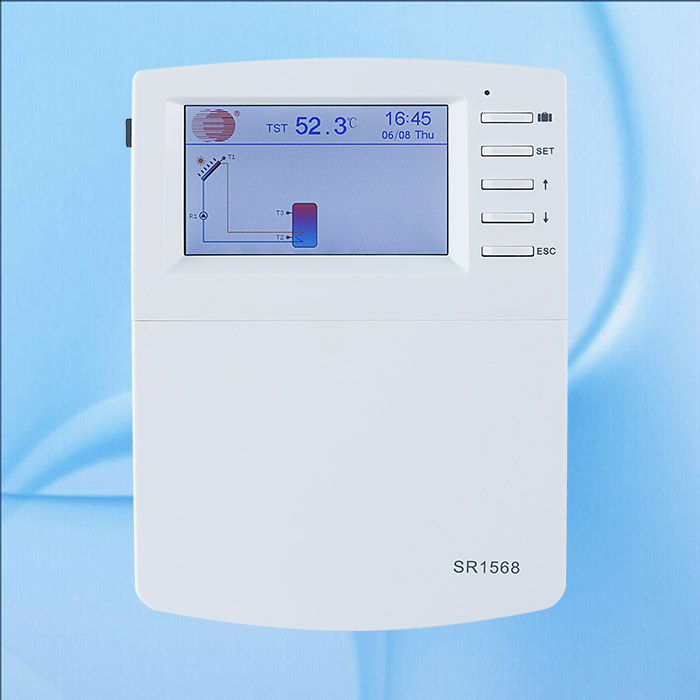

2.3.1 Controlador SR1568

2.4 Accesorios opcionales

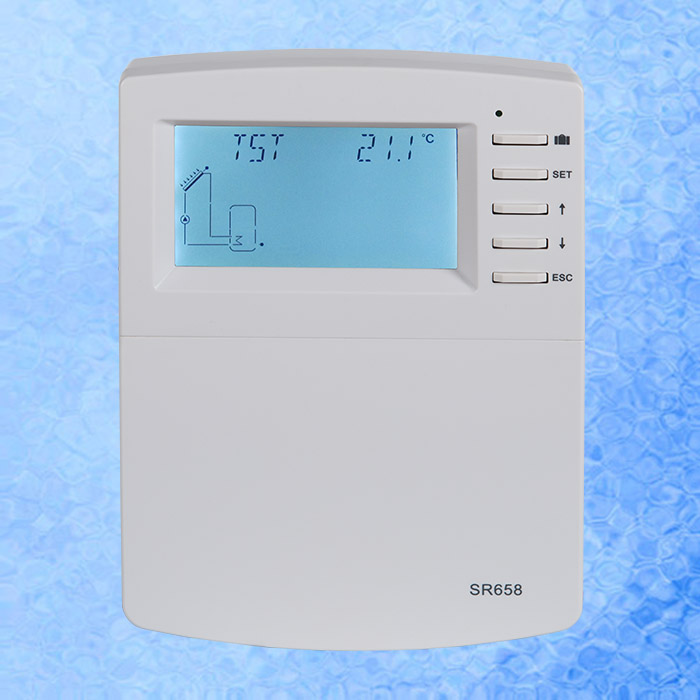

2.4.1 Controlador SR658.

2.4.2 Bomba de Convención: Wilo: RS15-6 o ST-ECO15-6 Grundfos: SOLAR15-65.

2.4.3 Medidor de flujo fijo AFRISO de Alemania.

2.4.4 Contador de flujo digital: SR658 tiene conector RFT y SR1568 no tiene conector RFT.

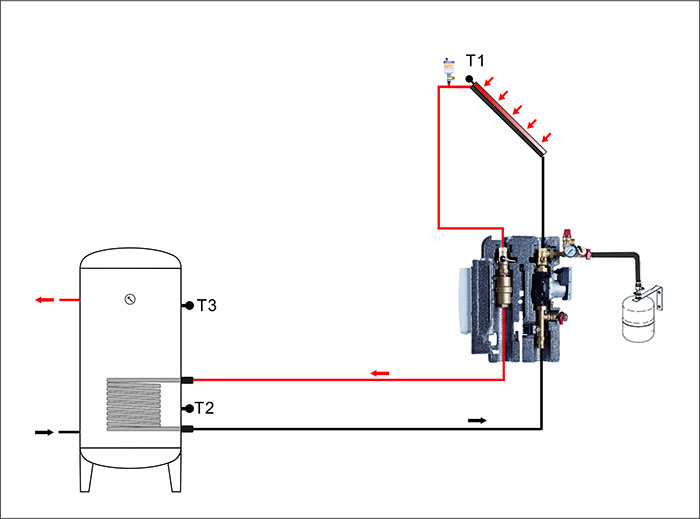

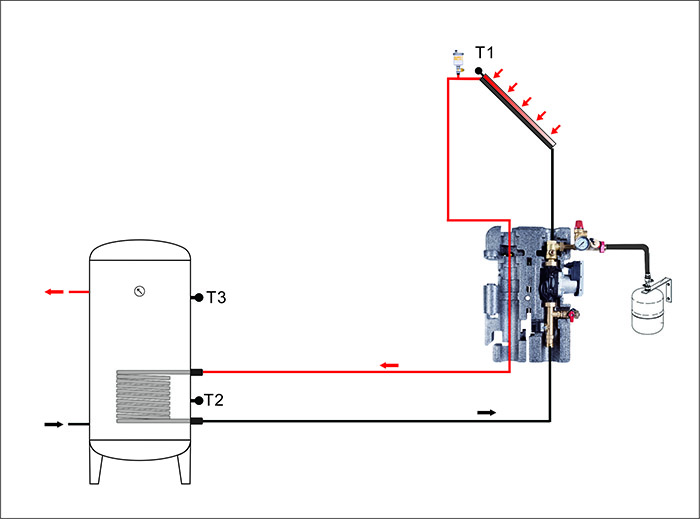

3.1 Diagrama de instalación de SR11L / SR21L

SR11H (tubería única)

SR21H (tubería doble)

3.2 Descarga del manual de instalación de SR11H / SR21H:

manual de la estación solar de bombeo de agua caliente SR11H, serie SR21H.
