محطة عمل ومحطات ضخ تعمل بالطاقة الشمسية SR11H / SR21H EPP

يتم استخدام محطة العمل الشمسية SR11H / SR21H EPP في نظام تسخين المياه بالطاقة الشمسية المضغوط المضغوط.
  • SR11H_SR658 / SR11H_SR1568 SR21H_SR658 / SR21H_SR1568
  • تنطبق على SFBS / SFFS
  • الإسكان EPP ، والتجهيزات النحاسية ، والدائرة المتكاملة
  • التحكم في نظام التسخين الشمسي بذكاء
  • مناسبة لسخانات الماء الشمسية المضغوطة المقسمة
  • سنة واحدة
الكمية:

1. وصف المنتج

1.1 نظرة عامة

  • يتم استخدام محطة العمل الشمسية SR11H / SR21H EPP في نظام تسخين المياه بالطاقة الشمسية المضغوط المضغوط.

  • يمكن استخدامه مع SR658 / SR1568.

  • فهو يجمع بين التنوع في واحد ، مثل التحكم في التدفق ، ودورة الحرارة ، والعادم ، والتحكم في الضغط ، وعرض درجة الحرارة ، وحقن / استنزاف النظام.

  • من خلال توصيل مجمعات الطاقة الشمسية وخزانات المياه المضغوطة المقسمة ، قم بتخزين الطاقة الشمسية في خزان مياه ، ويمكنه مراقبة درجة حرارة النظام والضغط والتدفق والظروف الأخرى في أي وقت. المجموعة الكاملة من المكونات مدمجة الهيكل ، سهلة التركيب والاستخدام ، مقاومة درجات الحرارة العالية وتأثير الحفاظ على الحرارة الجيد.

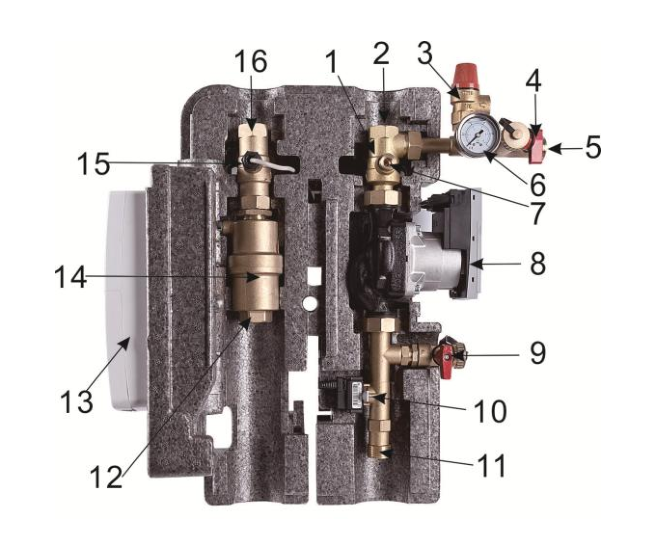

1.1.1 صورة المنتج

SR11HSR21H EPP محطات العمل الشمسية ومحطات الضخ- p1.1.1


1.1.2 معلمة مجموعات

SR11HSR21H EPP محطات العمل الشمسية ومحطات الضخ- p1.1.2


1.2 الوظائف الرئيسية


1.2.1 تنظيف وتعبئة النظام الشمسي

تم دمج وحدة التنظيف والتعبئة بالفعل في محطة ضخ الطاقة الشمسية ، ولكن ما زلنا نوصي بتثبيت صمام الكرة للتدفق والتعبئة عند أدنى نقطة من الدائرة الشمسية من أجل تصريف الموازين.


1.2.2 فحص التدفق

يستخدم عداد التدفق لقياس وعرض معدل التدفق ، من أجل ضمان وظيفة لا تشوبها شائبة لجهاز القياس ، يجب تنظيف النظام وخالي من المواد الغريبة.


1.2.3 نزيف الهواء التكاملي اليدوي / التلقائي

بعد ملء النظام وتشغيله ، ستقوم فتحة التهوية بتحرير هواء النظام تلقائيًا ، ولكن يمكنك أيضًا إطلاق الهواء يدويًا.


1.2.4 التوصيل الكهربائي وتعليمات تشغيل وحدة التحكم (انظر دليل وحدة التحكم)

وحدة التحكم مدمجة بالفعل في المحطة وجاهزة للتوصيل والعرض والعداد الرقمي مثبتة مسبقًا في المصنع. لأعمال الصيانة أو الخدمة ، تحتاج إلى إخراج وحدة التحكم من المحطة. لمزيد من المعلومات حول التوصيل الكهربائي لوحدة التحكم ، يرجى الاطلاع على دليل وحدة التحكم (تخطيط المحطة الطرفية)

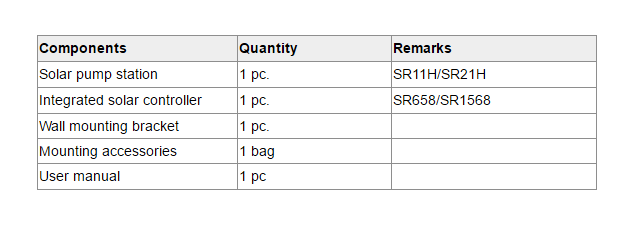

1.3 نطاق التسليم

SR11HSR21H EPP محطات العمل الشمسية ومحطات الضخ- p1.3

2. المعايير الفنية

2.1 المعايير الفنية

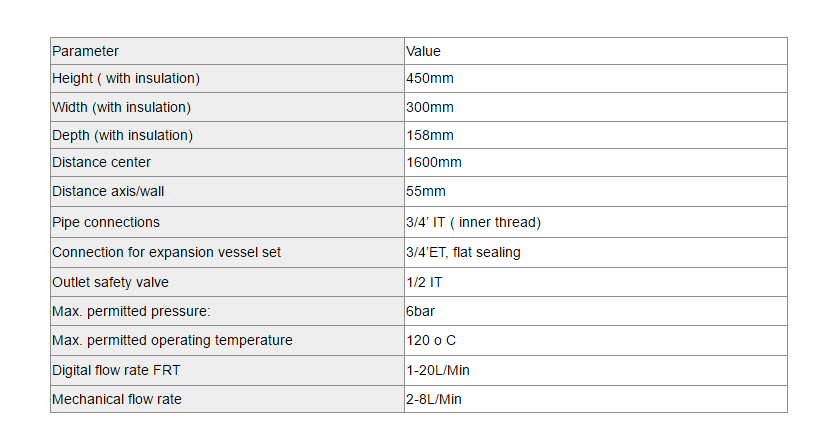

SR11HSR21H محطات العمل ومحطات الضخ الشمسية EPP-p2.1

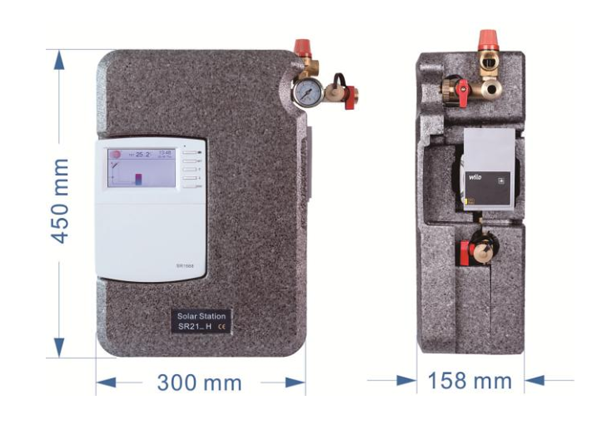

2.2 الحجم

المنتج: 450 * 300 * 158 مم
الحزمة: 500 * 400 * 200 مم
11 ر
SR21L: 8.6 كجم

SR11HSR21H محطات العمل ومحطات الضخ الشمسية EPP-p2.2

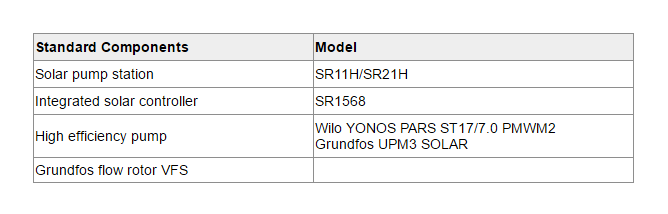

2.3 المكونات القياسية لمحطة الضخ SR11H سينجل / SR21H سلسلة مزدوجة

SR11HSR21H EPP محطات العمل الشمسية ومحطات الضخ- p2.3

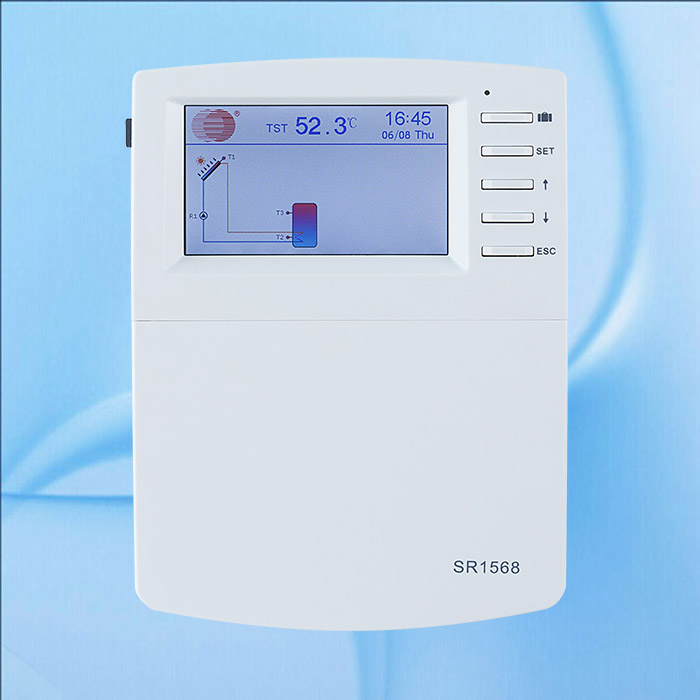

2.3.1 SR1568 تحكم


SR1568 وحدات تحكم شمسية لسخان المياه الشمسي المقسم -1


2.4 الملحقات الاختيارية

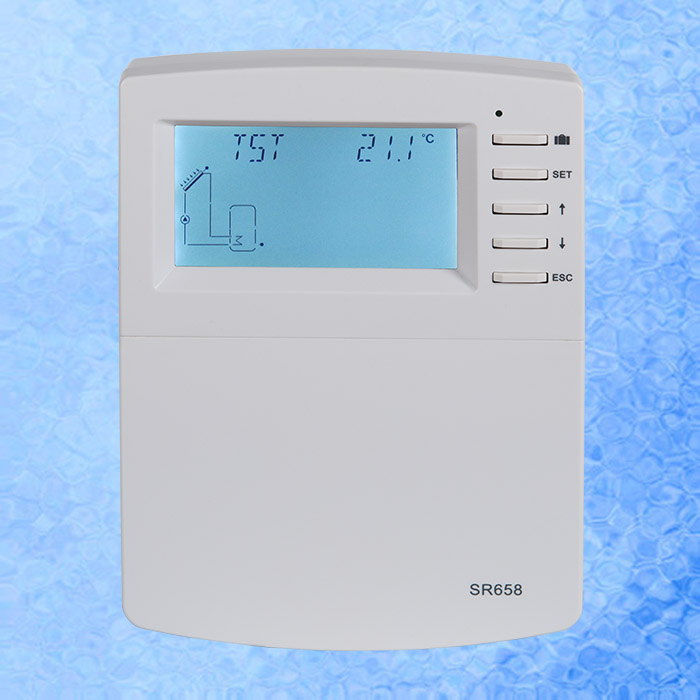

2.4.1 ريال 658 تحكم.


658-1 ريال


2.4.2 مضخة الاتفاقية: Wilo: RS15-6 أو ST-ECO15-6 Grundfos: SOLAR15-65.

2.4.3 مقياس التدفق الثابت لأفريسو ألمانيا.

2.4.4 عداد التدفق الرقمي: SR658 به موصل RFT و SR1568 لا يحتوي على موصل RFT.



3. تثبيت المنتج

3.1 مخطط تثبيت SR11L / SR21L

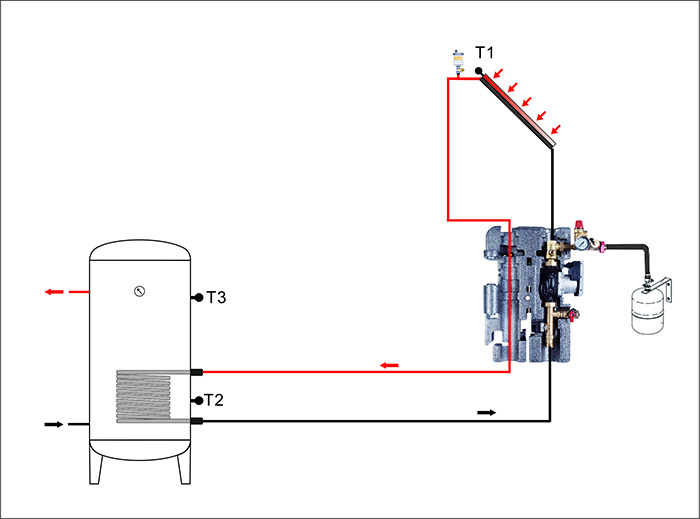

SR11H (خط أنابيب واحد)


SR11HSR21H EPP محطات العمل الشمسية ومحطات الضخ- p3.1-1

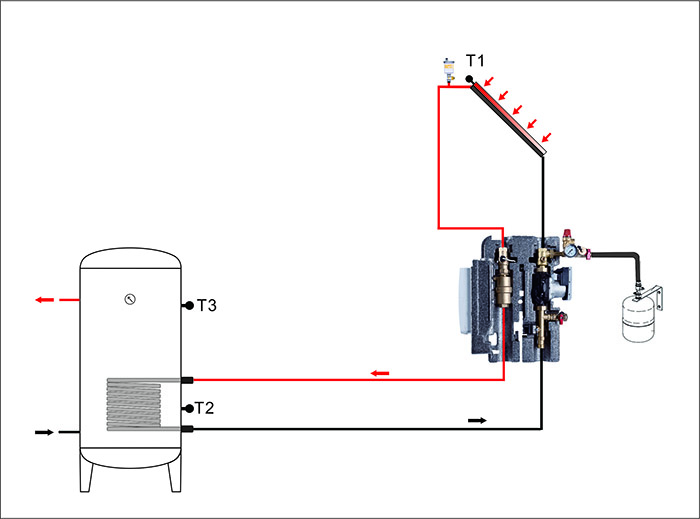

SR21H (خط أنابيب مزدوج)


SR11HSR21H EPP محطات العمل الشمسية ومحطات الضخ- p3.1-2


3.2 تحميل دليل التثبيت SR11H / SR21H:

دليل محطة ضخ المياه الساخنة بالطاقة الشمسية SR11H ، سلسلة SR21H.
