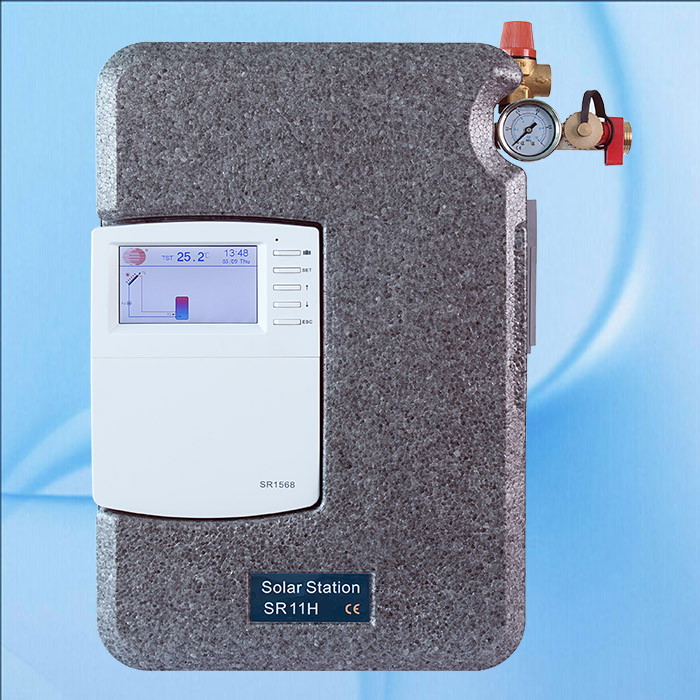

Station de travail solaire et stations de pompage SR11H / SR21H EPP

Le poste de travail solaire SR11H / SR21H EPP est utilisé dans un système de chauffe-eau solaire sous pression divisé.
  • SR11H_SR658 / SR11H_SR1568 SR21H_SR658 / SR21H_SR1568
  • Applicable à SFBS / SFFS
  • Boîtier EPP, raccords en laiton, circuit intégré
  • Contrôle intelligent du système de chauffage solaire
  • Convient pour les chauffe-eau solaires sous pression séparés
  • 1 année
Quantité:

1. Description du produit

1.1 Présentation

  • Le poste de travail solaire SR11H / SR21H EPP est utilisé dans un système de chauffe-eau solaire sous pression divisé.

  • Il peut être utilisé en combinaison avec SR658 / SR1568.

  • Il combine la polyvalence en un, comme le contrôle du débit, le cycle de chaleur, l'échappement, le contrôle de la pression, l'affichage de la température, l'injection / vidange du système.

  • En connectant des capteurs solaires et des réservoirs d'eau sous pression séparés, stockez l'énergie solaire dans un réservoir d'eau.Il peut surveiller la température, la pression, le débit et d'autres conditions du système à tout moment. L'ensemble des composants est de structure compacte, facile à installer et à utiliser, résistant aux températures élevées et bon effet de conservation de la chaleur.

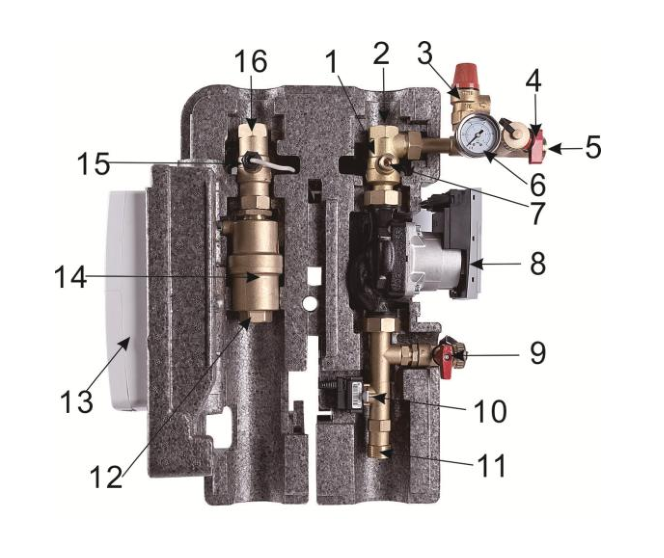

1.1.1 Image du produit

SR11HSR21H EPP Station de travail solaire et stations de pompage-p1.1.1

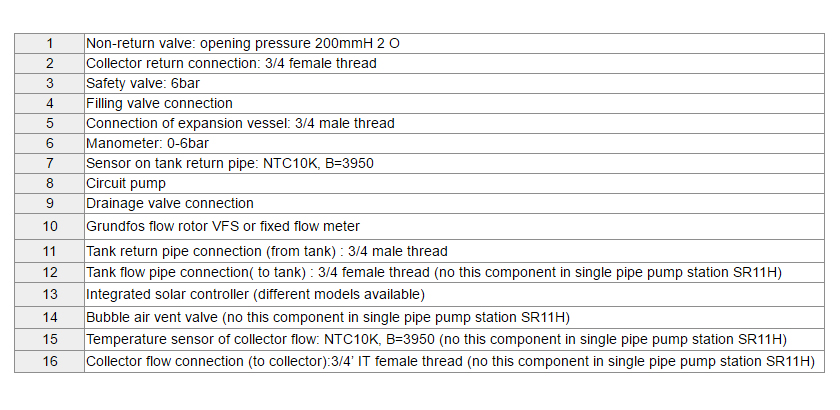

1.1.2 Paramètre des kits

SR11HSR21H EPP Station de travail solaire et stations de pompage-p1.1.2


1.2 Fonctions principales


1.2.1 Rinçage et remplissage du système solaire

L'unité de rinçage et de remplissage est déjà intégrée dans la station de pompage solaire, mais nous recommandons toujours d'installer un robinet de vidange et de remplissage à bille au point le plus bas du circuit solaire afin de vidanger la balance.


1.2.2 Vérification du débit

Le compteur de débit est utilisé pour la mesure et l'affichage du débit, afin de garantir le fonctionnement parfait de l'appareil de mesure, le système doit être rincé et exempt de substances étrangères.


1.2.3 Purge d'air intégrale manuelle / automatique

Une fois que le système est rempli et mis en service, l'évent libère automatiquement l'air du système, mais vous pouvez également libérer l'air manuellement.


1.2.4 Connexion électrique et instructions de fonctionnement du contrôleur (voir le manuel du contrôleur)

Le contrôleur est déjà intégré dans la station et prêt à être branché, l'affichage et le compteur numérique sont déjà préinstallés en usine. Pour les travaux de maintenance ou de service, il doit retirer le contrôleur de la station. Pour plus d'informations sur le raccordement électrique du contrôleur, veuillez consulter le manuel du contrôleur (disposition des bornes)

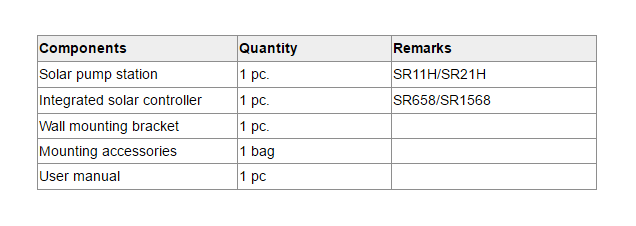

1.3 Contenu de la livraison

Station de travail solaire et stations de pompage SR11HSR21H EPP-p1.3

2. Paramètres techniques

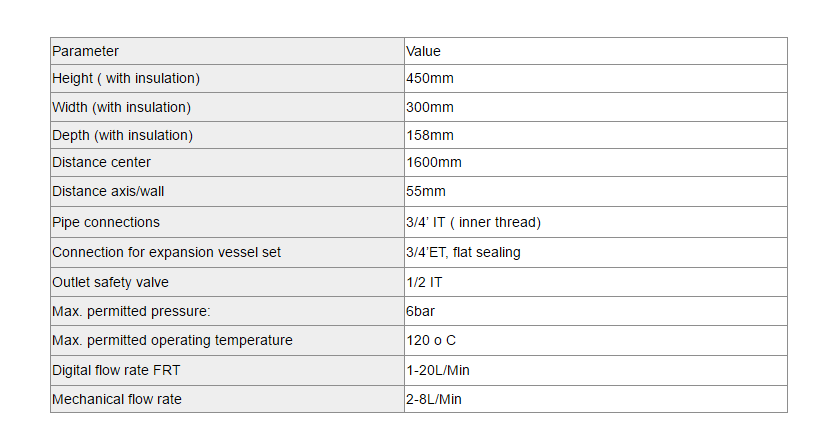

2.1 Paramètres techniques

Station de travail solaire et stations de pompage SR11HSR21H EPP-p2.1

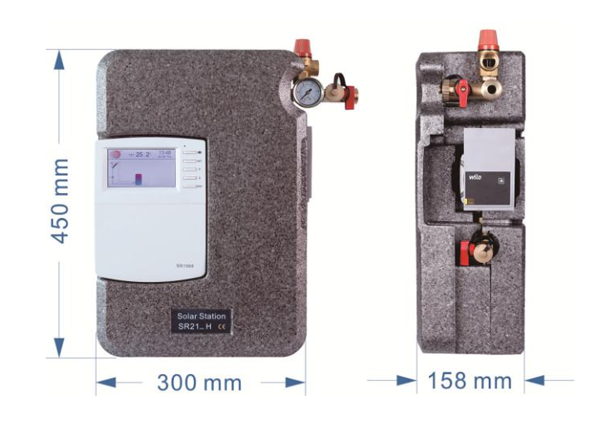

2.2 Taille

Produit: 450 * 300 * 158mm
Paquet: 500 * 400 * 200mm
SR11L: 7KG
SR21L: 8,6 kg

SR11HSR21H EPP Station de travail solaire et stations de pompage-p2.2

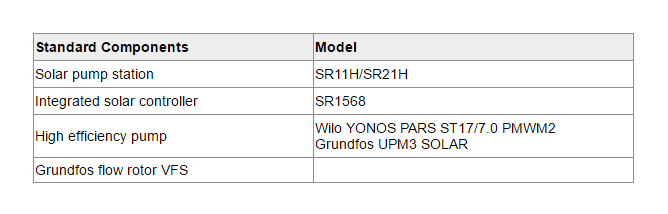

2.3 Composants standard de la station de pompage SR11H singel / SR21H double series

SR11HSR21H EPP Station de travail solaire et stations de pompage-p2.3

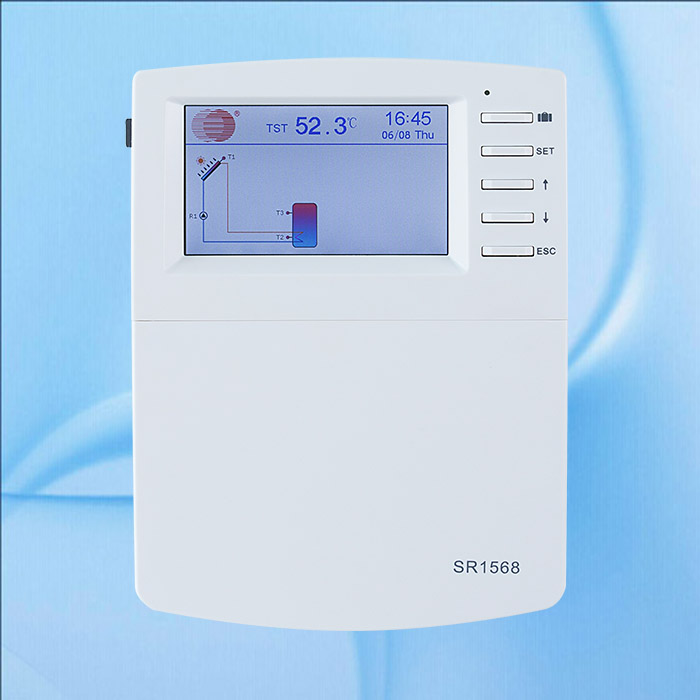

2.3.1 Contrôleur SR1568


Contrôleurs solaires SR1568 pour chauffe-eau solaire Split-1


2.4 Accessoires en option

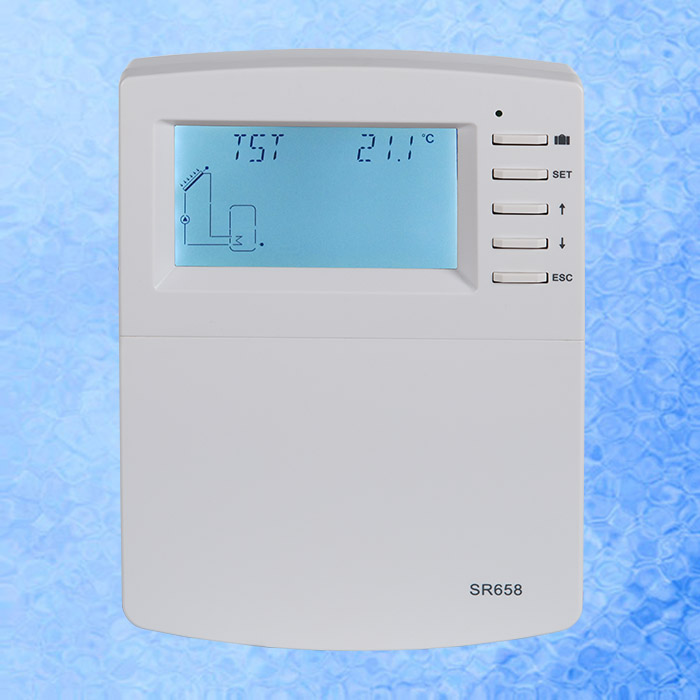

2.4.1 Contrôleur SR658.


SR658-1


2.4.2 Pompe conventionnelle: Wilo: RS15-6 ou ST-ECO15-6 Grundfos: SOLAR15-65.

2.4.3 Débitmètre fixe Allemagne AFRISO.

2.4.4 Compteur de débit numérique: SR658 a un connecteur RFT et SR1568 n'a pas de connecteur RFT.



3. Installation du produit

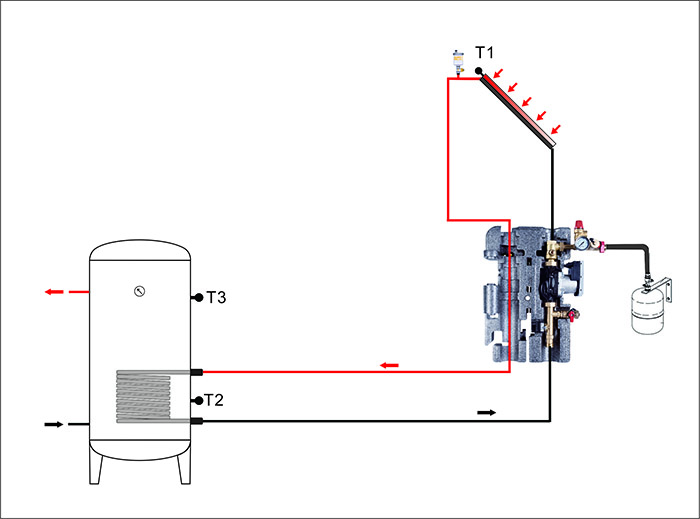

3.1 Schéma d'installation du SR11L / SR21L


SR11H (pipeline unique)


SR11HSR21H EPP Station de travail solaire et stations de pompage-p3.1-1

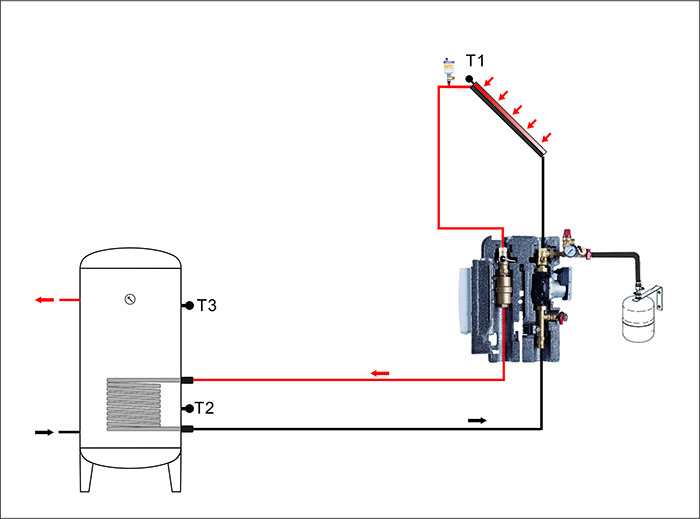

SR21H (double pipeline)


SR11HSR21H EPP Station de travail solaire et stations de pompage-p3.1-2


3.2 Téléchargement du manuel d'installation du SR11H / SR21H:

manuel de la station de pompe à eau chaude solaire SR11H, série SR21H.
