SR11H / SR21H EPP Solararbeitsplatz & Pumpstationen

1.1 Übersicht

• Die EPP-Solar-Workstation SR11H / SR21H wird in einem Solar-Warmwasserbereiter mit geteiltem Druck verwendet.

• Es kann in Kombination mit SR658 / SR1568 verwendet werden.

• Es kombiniert Vielseitigkeit in einem, wie Durchflussregelung, Wärmezyklus, Abgas, Druckregelung, Temperaturanzeige, Systemeinspritzung / -ablauf.

• Durch den Anschluss von Solarkollektoren und geteilten Druckwassertanks wird Sonnenenergie in einem Wassertank gespeichert. Sie kann jederzeit die Systemtemperatur, den Druck, den Durchfluss und andere Bedingungen überwachen. Der gesamte Satz von Komponenten ist kompakt aufgebaut, einfach zu installieren und zu verwenden, hochtemperaturbeständig und hat eine gute Wärmeschutzwirkung.

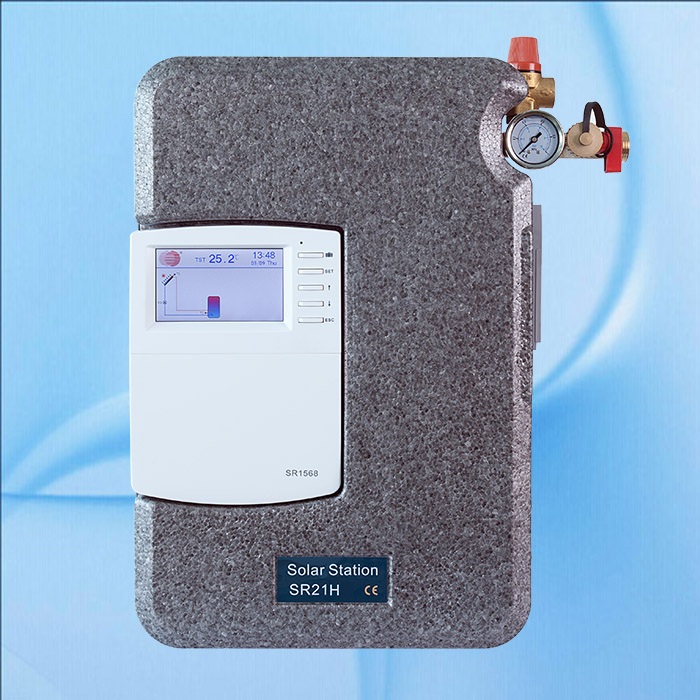

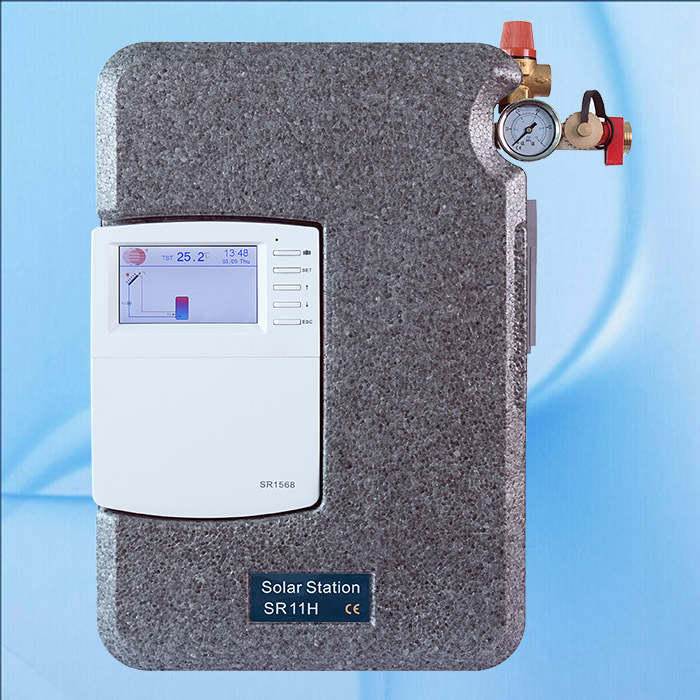

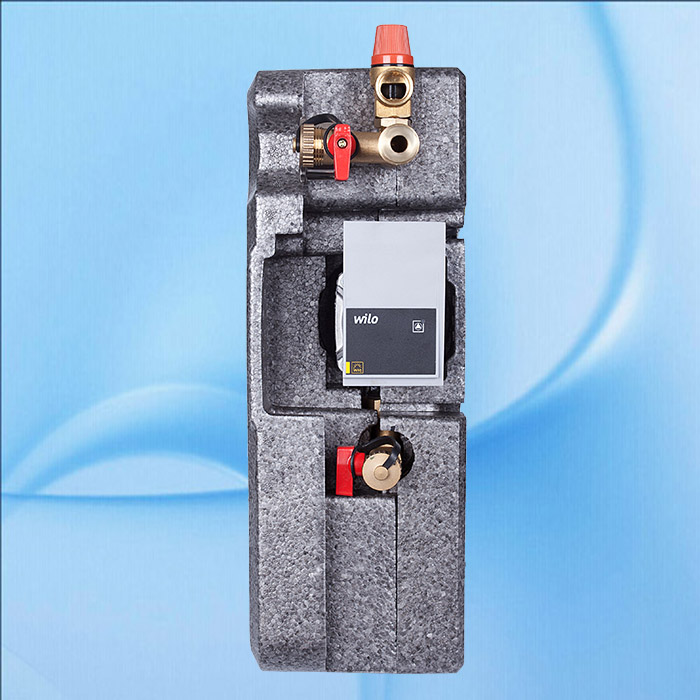

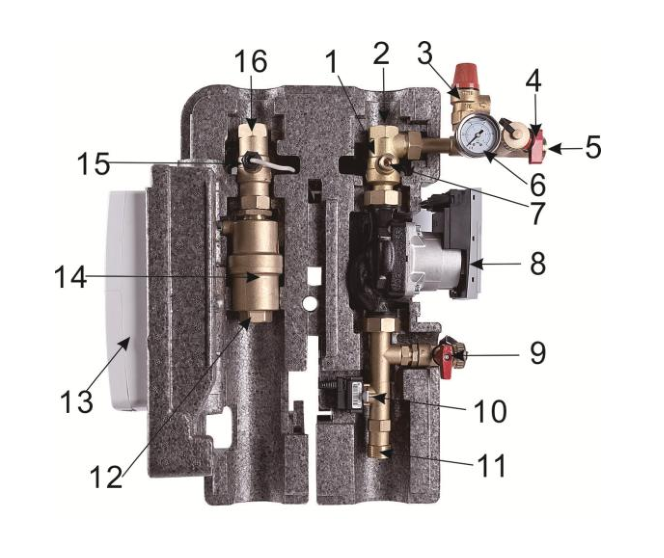

1.1.1 Produktbild

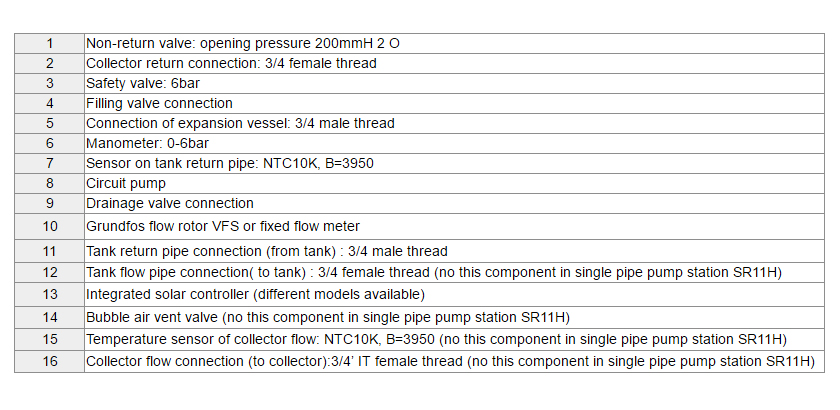

1.1.2 Kits Parameter

1.2 Hauptfunktionen

1.2.1 Das Sonnensystem spülen und füllen

Die Spül- und Fülleinheit ist bereits in die Solarpumpstation integriert. Wir empfehlen jedoch, den Spül- und Füllkugelhahn am tiefsten Punkt des Solarkreislaufs zu installieren, um die Waage abzulassen.

1.2.2 Durchflussprüfung

Der Durchflusszähler dient zur Messung und Anzeige der Durchflussmenge. Um die einwandfreie Funktion des Messgeräts zu gewährleisten, muss das System gespült und frei von Fremdstoffen sein.

1.2.3 Manuelle / automatische integrative Entlüftung

Nachdem das System gefüllt und in Betrieb genommen wurde, gibt die Entlüftung automatisch die Luft des Systems frei. Sie können die Luft jedoch auch manuell ablassen.

1.2.4 Elektrischer Anschluss und Bedienungsanleitung der Steuerung (siehe Handbuch der Steuerung)

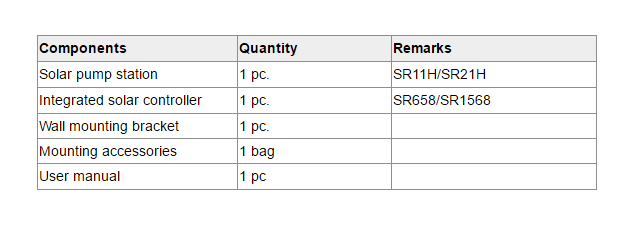

1.3 Lieferumfang

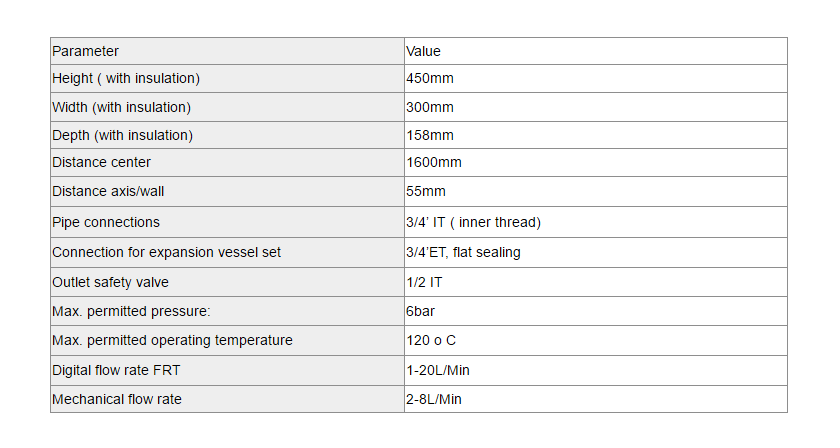

2.1 Technische Parameter

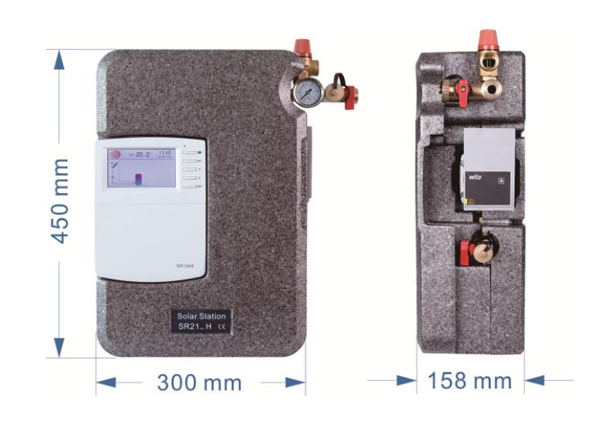

2.2 Größe

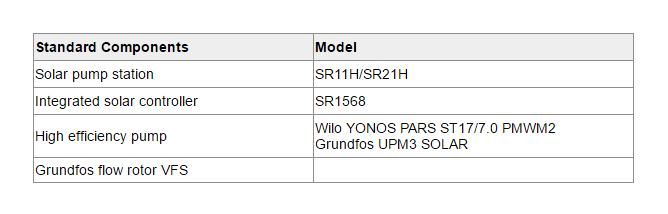

2.3 Standardkomponenten der Pumpstation SR11H Singel / SR21H Double Series

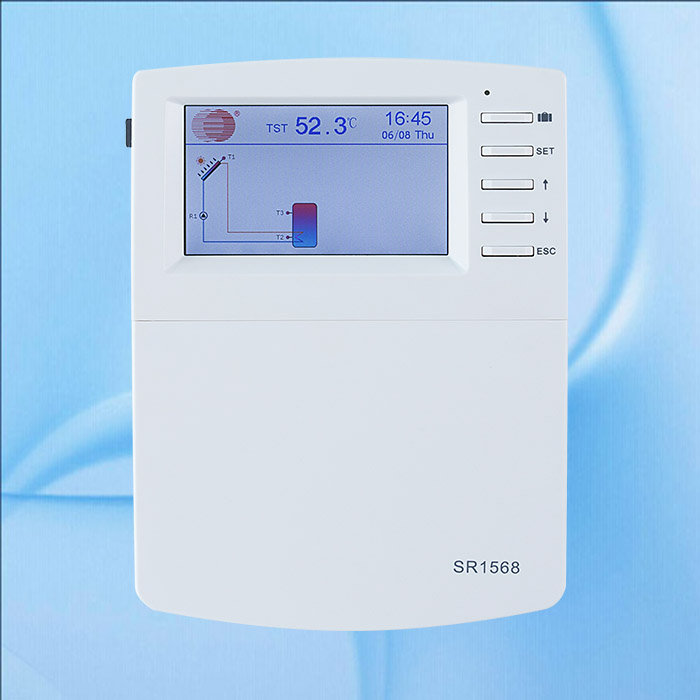

2.3.1 SR1568-Controller

2.4 Optionales Zubehör

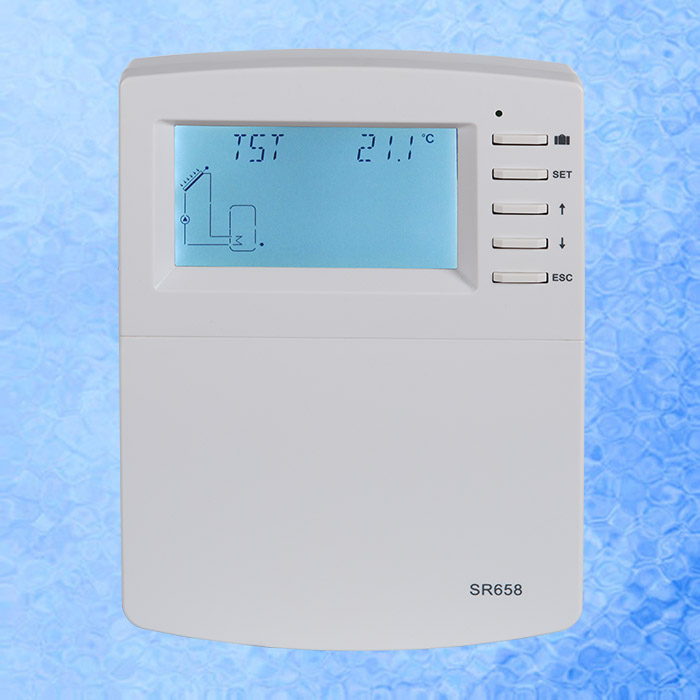

2.4.1 SR658-Controller.

2.4.2 Konventionspumpe: Wilo: RS15-6 oder ST-ECO15-6 Grundfos: SOLAR15-65.

2.4.3 Deutschland AFRISO fester Durchflussmesser.

2.4.4 Digitaler Durchflusszähler: SR658 hat einen RFT-Anschluss und SR1568 hat keinen RFT-Anschluss.

3.1 Installationsdiagramm für SR11L / SR21L

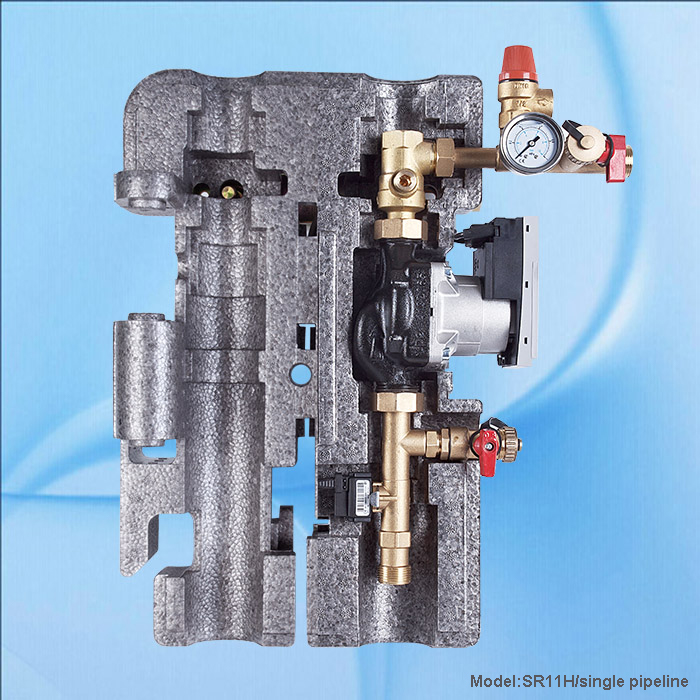

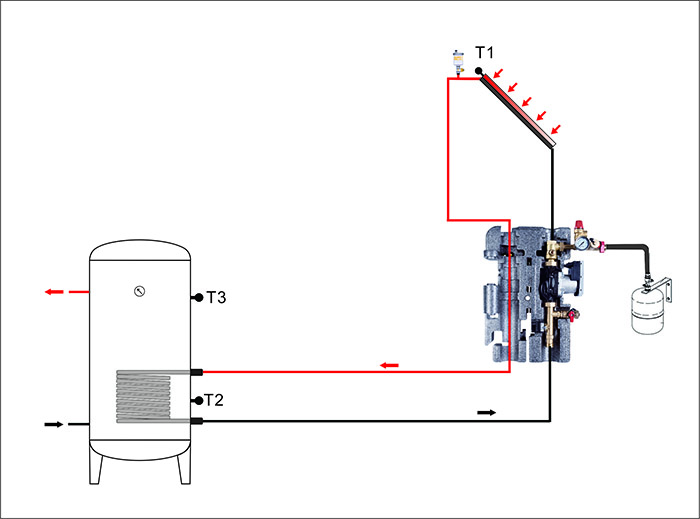

SR11H (Einzelpipeline)

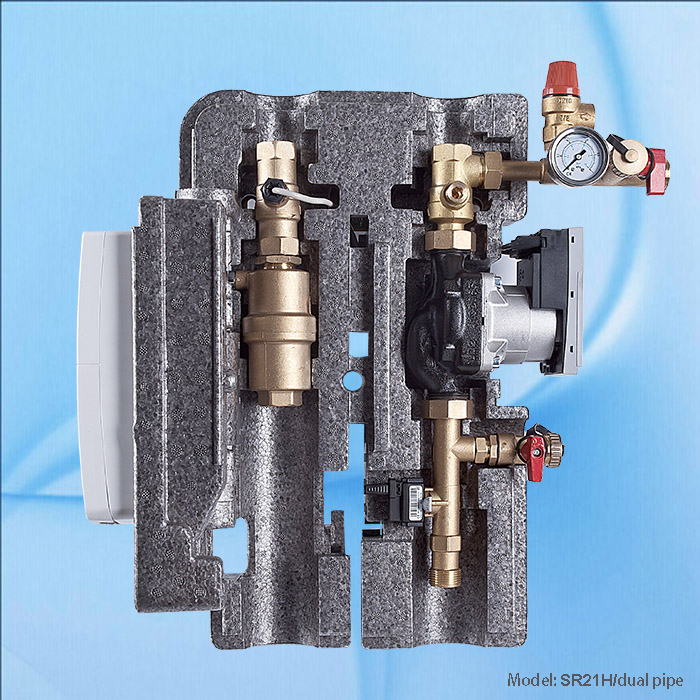

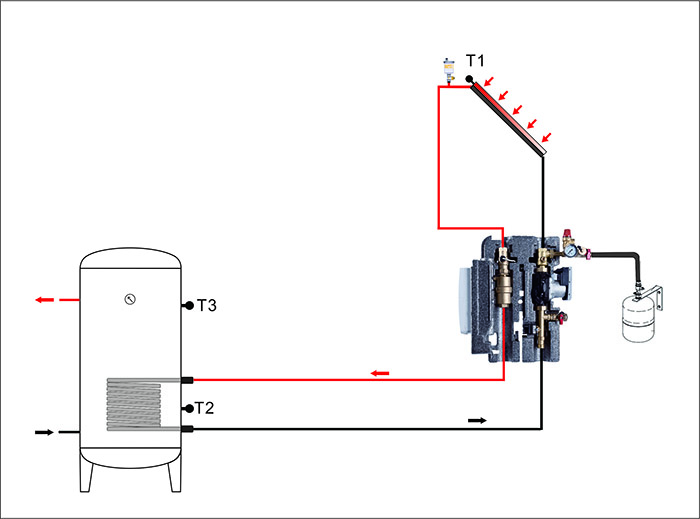

SR21H (Doppelpipeline)

3.2 SR11H / SR21H Installationshandbuch herunterladen:

Handbuch der Solarwarmwasserpumpstation SR11H, Serie SR21H.
