Солнечная рабочая станция и насосные станции SR11H / SR21H EPP

1.1 Обзор

• Солнечная рабочая станция SR11H / SR21H EPP используется в солнечной водонагревательной системе с разделенным давлением.

• Может использоваться в комбинации с SR658 / SR1568.

• Он сочетает в себе универсальность, такую ​​как управление потоком, тепловой цикл, выхлоп, контроль давления, отображение температуры, система впрыска / слива.

• Подключая солнечные коллекторы и разделенные резервуары для воды под давлением, сохраняйте солнечную энергию в резервуаре для воды. Он может контролировать температуру системы, давление, расход и другие условия в любое время. Весь набор компонентов компактен по структуре, прост в установке и использовании, устойчив к высоким температурам и обладает хорошим эффектом сохранения тепла.

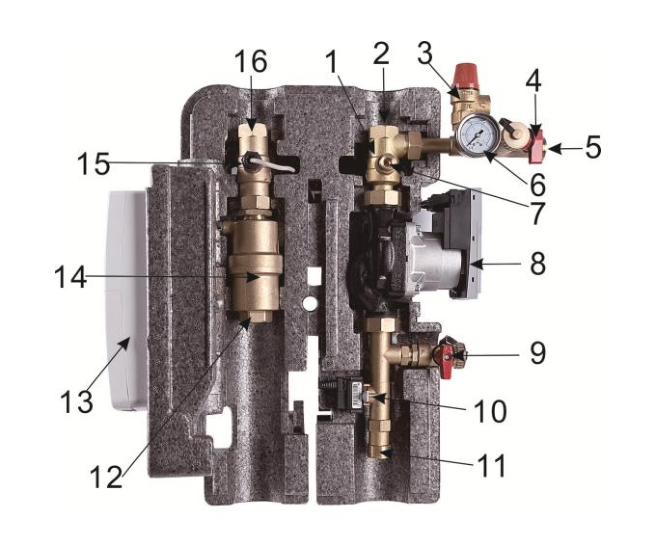

1.1.1 Изображение товара

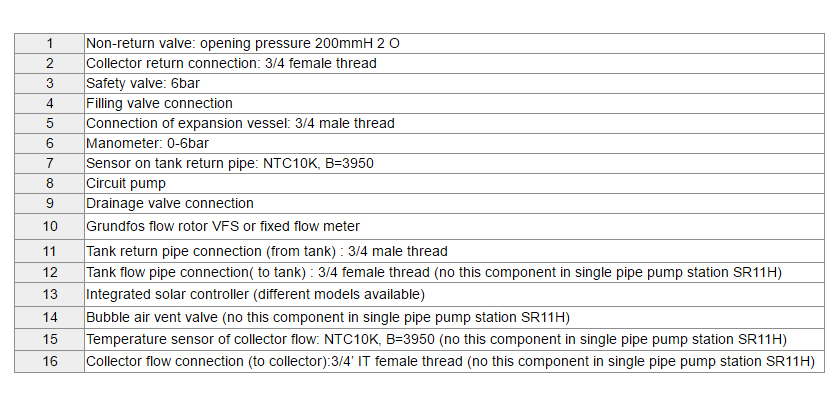

1.1.2 Наборы параметров

1.2 Основные функции

1.2.1 Промывка и наполнение солнечной системы

Блок промывки и наполнения уже встроен в солнечную насосную станцию, но мы по-прежнему рекомендуем устанавливать шаровой клапан промывки и наполнения в самой нижней точке солнечного контура, чтобы слить весы.

1.2.2 Проверка потока

Счетчик расхода используется для измерения и отображения расхода, чтобы гарантировать безупречную работу измерительного устройства, система должна быть промыта и свободна от посторонних веществ.

1.2.3 Ручной / автоматический интегративный воздухоотводчик

После того, как система заполнена и введена в эксплуатацию, воздухоотводчик автоматически выпустит воздух из системы, но вы также можете выпустить воздух вручную.

1.2.4 Электрическое подключение и инструкция по эксплуатации контроллера (см. Руководство к контроллеру)

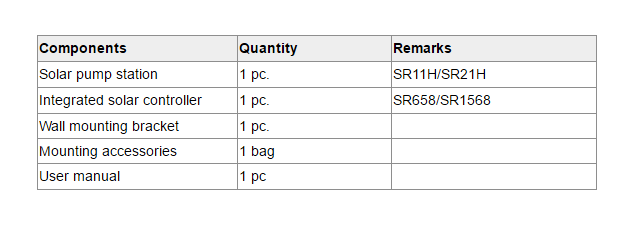

1.3 Объем поставки

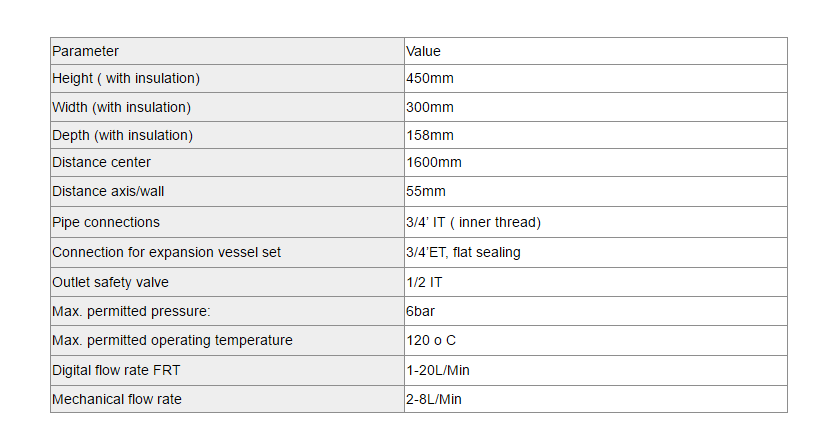

2.1 Технические параметры

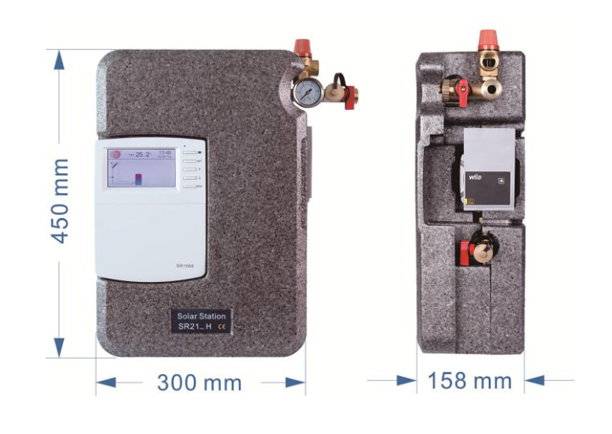

2.2 Размер

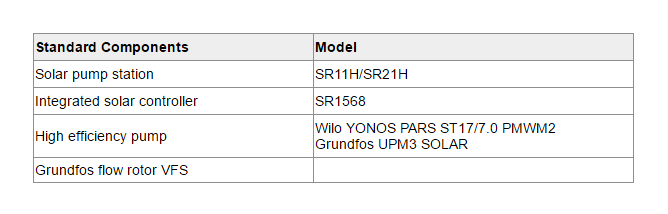

2.3 Стандартные компоненты насосной станции SR11H сингел / SR21H двойной серии

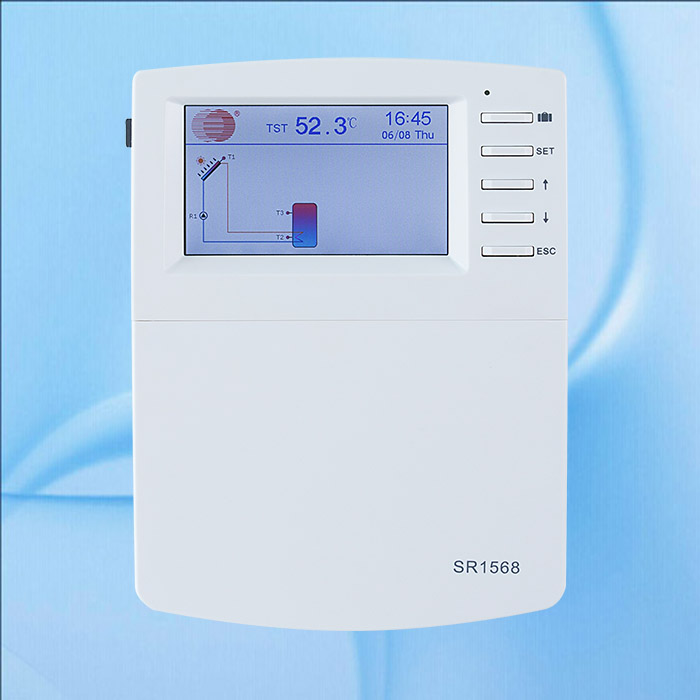

2.3.1 контроллер SR1568

2.4 Дополнительные аксессуары

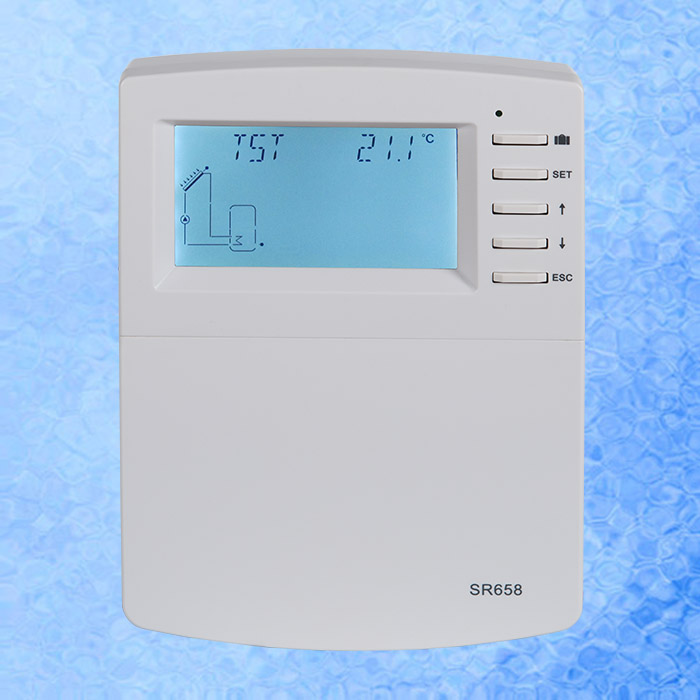

2.4.1 контроллер SR658.

2.4.2 Стандартный насос: Wilo: RS15-6 или ST-ECO15-6 Grundfos: SOLAR15-65.

2.4.3 Германия AFRISO стационарный расходомер.

2.4.4 Цифровой счетчик расхода: SR658 имеет разъем RFT, а SR1568 не имеет разъем RFT.

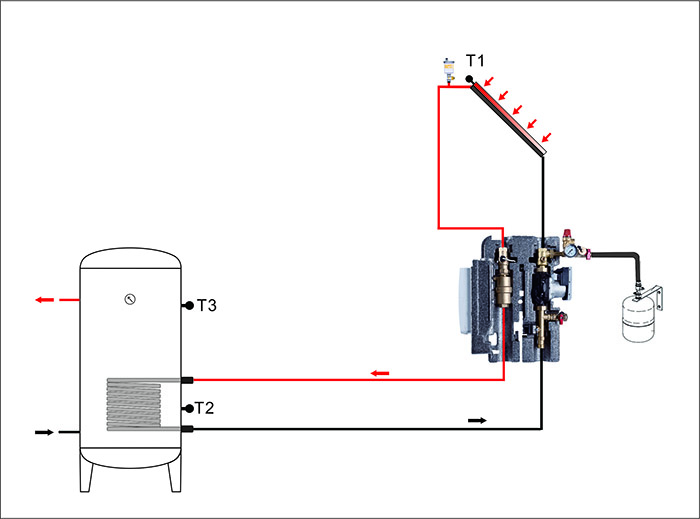

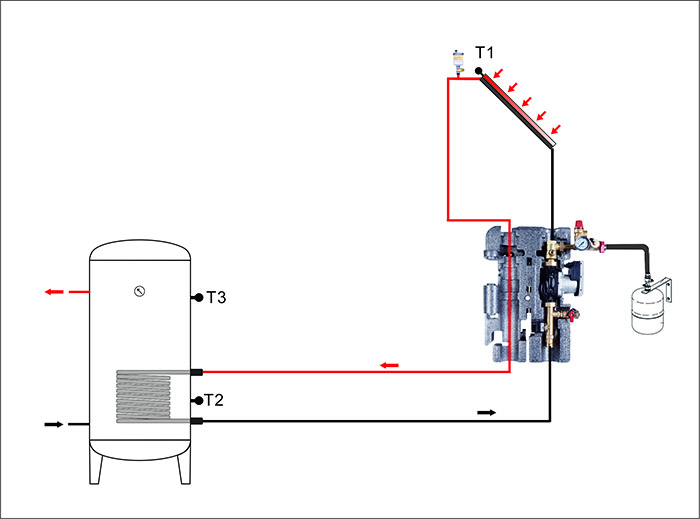

3.1 Схема установки SR11L / SR21L

SR11H (один трубопровод)

SR21H (двойной трубопровод)

3.2 SR11H / SR21H инструкция по установке скачать:

руководство солнечной насосной станции горячей воды серии SR11H, SR21H.
