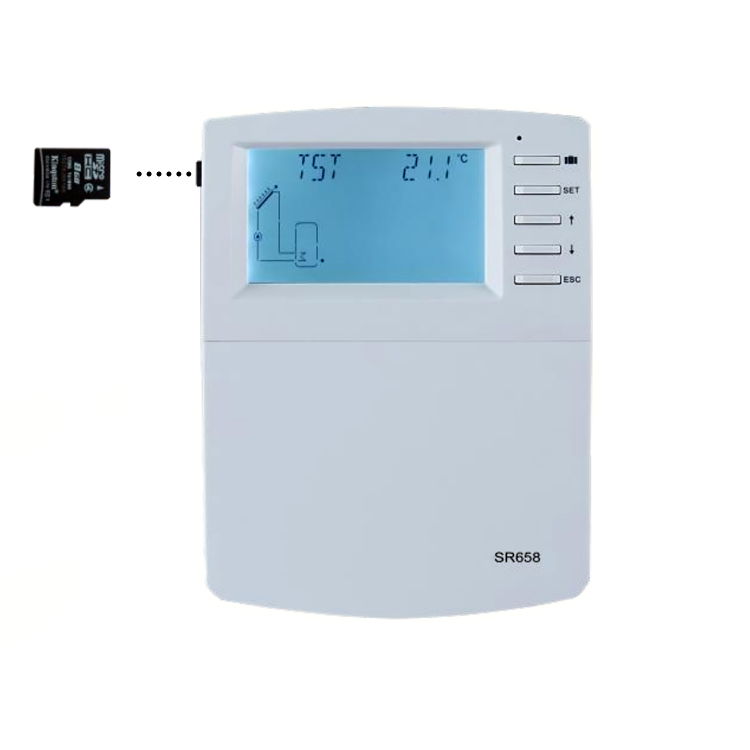

Controladores solares SR658 para calentador de agua solar dividido

El controlador solar SR658 se utiliza en sistemas de calefacción solar más complejos y versátiles.
  • SR658

  • Para SFBS / SFFS / SFES

  • Circuito integrado

  • Sistema de calefacción solar de control inteligente

  • Para sistemas de calefacción solar multifuncionales y complejos.

  • 1 año

Cantidad:

1. Descripción del producto

1.1 Descripción general

  • El controlador solar SR658 se utiliza en sistemas de calefacción solar más complejos y versátiles.

  • Puede calentar múltiples tanques de agua, controlar múltiples matrices de colectores solares y control inteligente de equipos de energía alternativa como gas, bombas de calor y calderas.

  • Puede realizar un control inteligente del tanque de agua de calefacción, piscina, calefacción de piso y otros usos múltiples.

  • 19 sistemas pueden ser programadores.

  • Bomba convencional / HE ambas disponibles en.

  • Soporte de actualización de firmware por tarjeta SD.

SR658-3


Controlador solar SR530F8 para grandes y medianossistemas de calentadores de agua solaresSus funciones principales incluyen el control de la bomba del circuito solar, la bomba de carga de almacenamiento, el equipo de calefacción de respaldo y la temperatura y el nivel del agua.

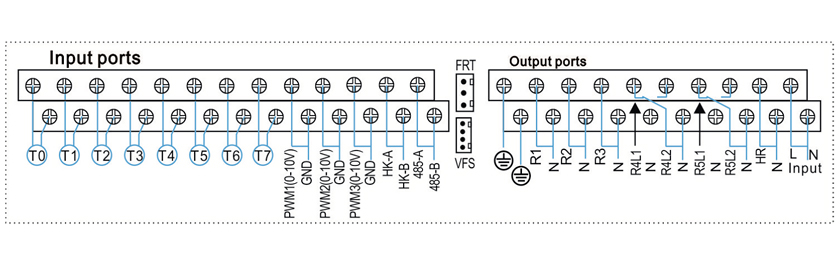

1.2 Capacidad de aplicaciones

  • Número máx. De coleccionistas: 2

  • Número máx. De tanques de almacenamiento: 2

  • Número máx. De relés: 7

  • Número máx. De sensores: 8

  • Número máximo de sistema de aplicación de visualización: 19

  • Puerto de señal para bomba HE: PWM1, PWM2, PWM3

  • FRT: 1 * sensor de caudalímetro digital

  • VFS: 1 * sensor del medidor de flujo Grundfos

SR658-p1.2


1.3 Funciones principales

  • FECHA --- Configuración de fecha

  • Luz --- Pantalla de ligereza ajustable

  • Calor temporizado --- calefacción de respaldo

  • Círculo --- circulación de agua caliente

  • Sys: programador de aplicaciones

  • CARGA --- Configuración del tanque de carga 1

  • CARGA2 --- Configuración Carga del tanque2

  • COL --- Coleccionista1

  • COL2 --- Colector2

  • BOMBA --- Modo de control de bomba

  • LLOGI --- Lógica de carga del tanque

  • FRÍO --- Función de enfriamiento

  • HEATX --- Transferencia de energía térmica entre tanques.

  • RPH --- Función de retorno de calentamiento de precalentamiento

  • AUX --- Función auxiliar

  • HOMBRE --- Modo manual

  • BLPR --- Función de protección de bloqueo

  • OTDIS --- Función de desinfección térmica

  • OPARR --- Función de relé paralelo

  • OHQM --- Medición de energía térmica

  • GFDS --- Registro del sensor Grundfos

  • UNIDAD --- Interruptor de unidad C-F

  • OSDS --- tarjeta SD

  • REST --- restablecer

  • PASS --- conjunto de contraseña

  • Actualización de firmware

  • Función de vacaciones

  • Protección de pantalla

  • Protección contra problemas

  • Comprobación de problemas

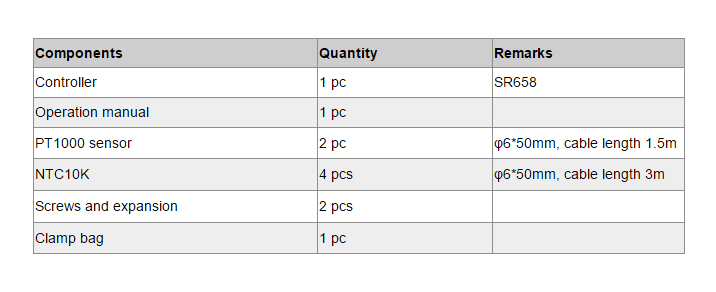

1.4 Alcance de entrega

SR658-p1.4


Parámetros técnicos

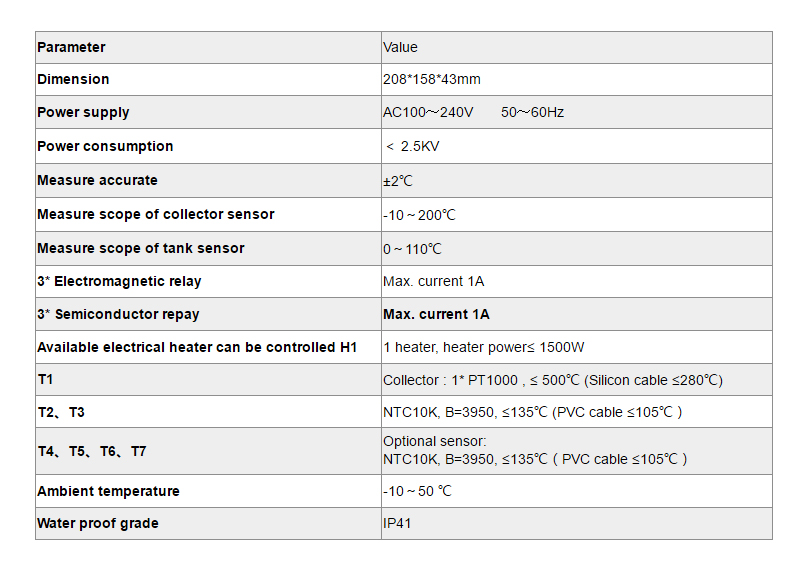

2.1 Parámetros técnicos

SR658-p2.1


2.2 Accesorios opcionales

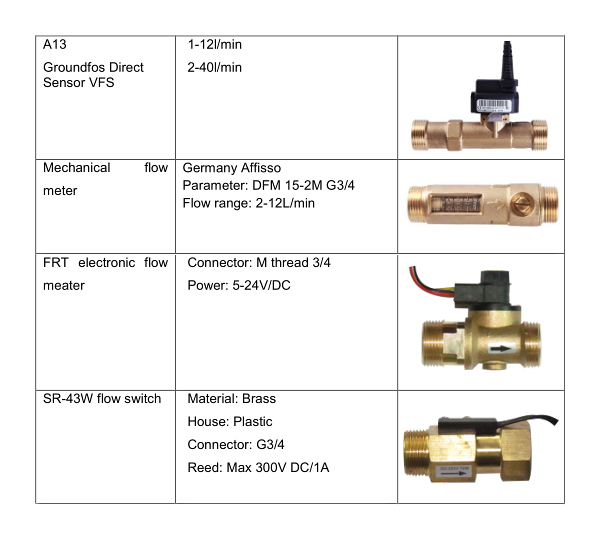

2.2.1 Groundfos Sensor directo VFS y medidor de flujo

SR658-p2.2.1


2.2.2 Relé electromagnético: SR802, puede controlar el calentamiento eléctrico de ≤4000W

drhgeheh


Unidad de contactor de alta potencia: SR802


• Cuando el usuario selecciona el calentador eléctrico como dispositivo de respaldo, recomendamos usar el controlador de conexión de la unidad SR802 y el calentador eléctrico.

• Datos técnicos de la dimensión SR802: 100 mm x 100 mm x 65 mm.

• Fuente de alimentación: 180V ~ 264V / AC 50 / 60Hz.

• Potencia adecuada: ≤ 4000W.

• Temperatura ambiente disponible: -10 ~ 50oC Grado a prueba de agua: IP43.



Diagrama de conexión SR802:


SR802 安装 示意图



Instalación del producto

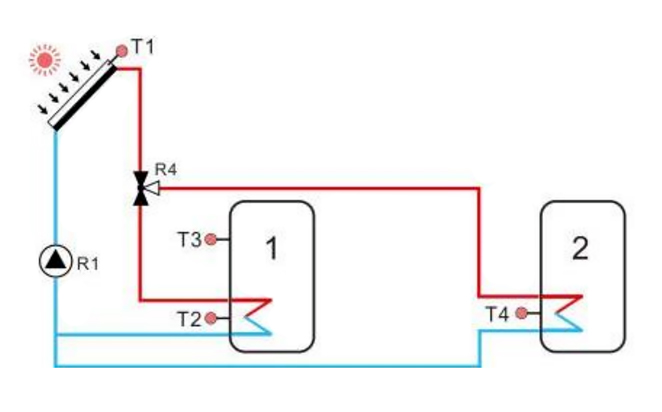

3.1 Sistema de calentamiento solar con una matriz colectora solar que calienta 2 tanques de agua

SR658-p3.1

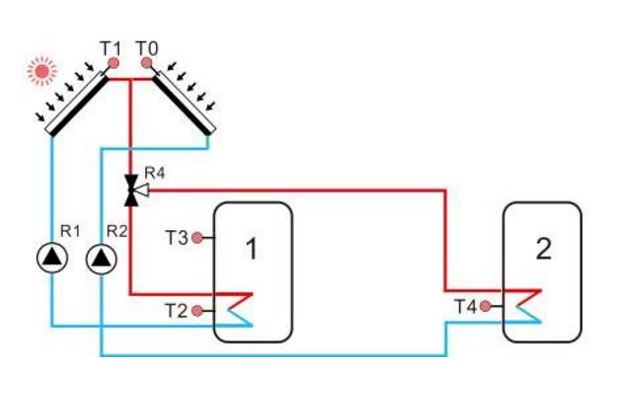

3.2 Matriz de dos colectores solares que calienta dos tanques de agua para el sistema de calefacción solar

SR658-p3.2

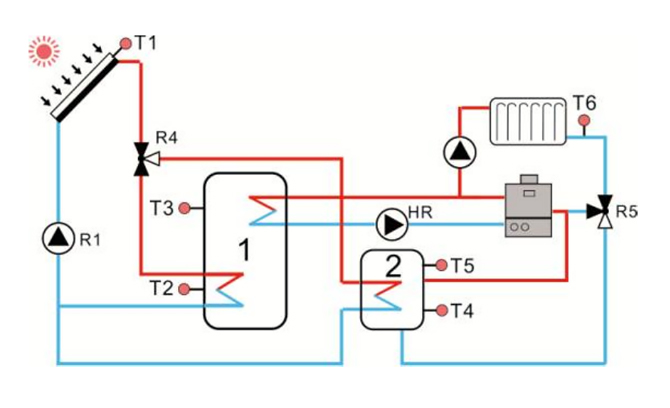

3.3 Dos depósitos de agua, calefacción por suelo radiante, gas como sistema de calefacción solar de repuesto

SR658-p3.3

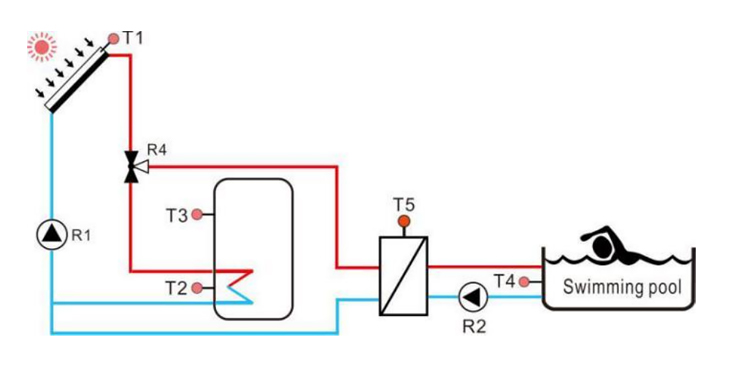

3.4 Tanque de agua climatizada solar y sistema de piscina

SR658-p3.4

3.5 Enlace de descarga del manual de instalación del SR658:

SR658.pdf
