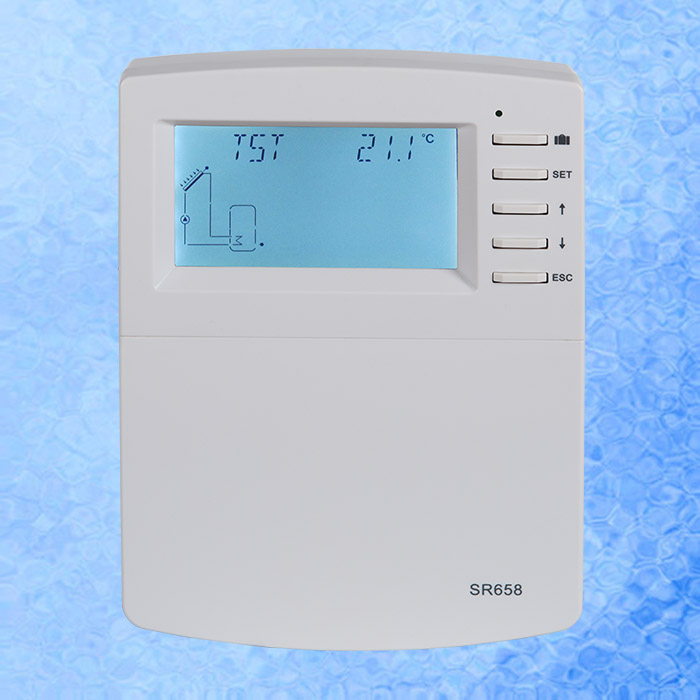

Contrôleurs solaires SR658 pour chauffe-eau solaire split

Le contrôleur solaire SR658 est utilisé dans les systèmes de chauffage solaire plus complexes et polyvalents.
  • SR658
  • Pour SFBS / SFFS / SFES
  • Circuit intégré
  • Système de chauffage solaire à contrôle intelligent
  • Pour système de chauffage solaire multifonctionnel et complexe
  • 1 année
Quantité:

1. Description du produit

1.1 Présentation

  • Le contrôleur solaire SR658 est utilisé dans les systèmes de chauffage solaire plus complexes et polyvalents.

  • Il peut chauffer plusieurs réservoirs d'eau, contrôler plusieurs matrices de capteurs solaires et contrôler intelligemment des équipements d'énergie alternative tels que le gaz, les pompes à chaleur et les chaudières.

  • Il peut réaliser un contrôle intelligent du réservoir d'eau de chauffage, de la piscine, du chauffage au sol et d'autres usages multiples.

  • 19systems peut être programmeur.

  • Pompe conventionnelle / HE disponible sur.

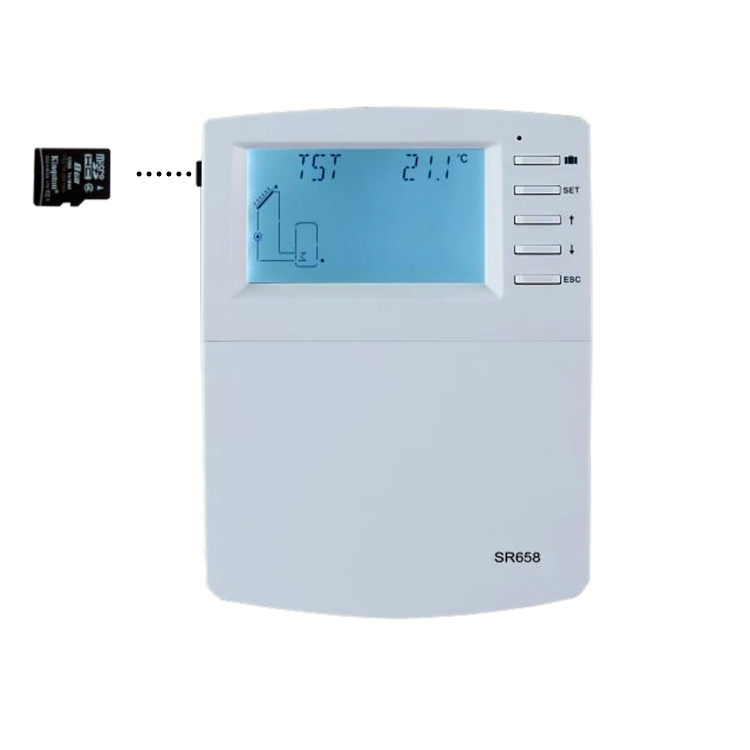

  • Prise en charge de la mise à jour du firmware par carte SD.

SR658-3


Contrôleur solaire SR530F8 pour grandes et moyennessystèmes de chauffe-eau solairesSes principales fonctions comprennent le contrôle de la pompe du circuit solaire, de la pompe de chargement de stockage, de l'équipement de chauffage d'appoint et de la température et du niveau d'eau.


1.2 Capacité des applications

  • Nombre max de collectionneurs: 2

  • Nombre maximum de réservoirs de stockage: 2

  • Nombre de relais max: 7

  • Nombre maximum de capteurs: 8

  • Nombre maximum de système d'application de visualisation: 19

  • Port de signal pour pompe HE: PWM1, PWM2, PWM3

  • FRT: 1 * capteur de débitmètre numérique

  • VFS: 1 * capteur de débitmètre Grundfos

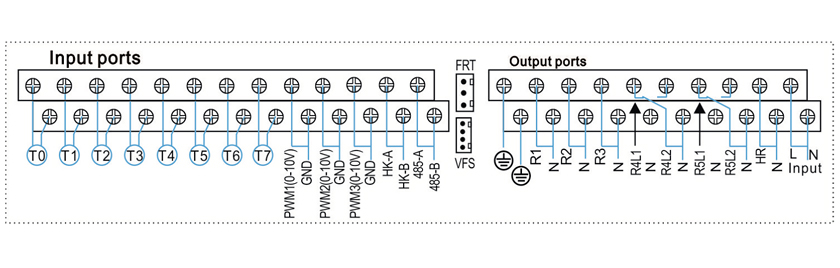

SR658-p1.2


1.3 Fonctions principales

  • DATE --- Réglage de la date

  • Lumière --- Luminosité de l'écran réglable

  • Chauffage temporisé --- chauffage d'appoint

  • Cercle --- Circulation d'eau chaude

  • Sys — Programmeur d'applications

  • LOAD --- Setup Loading tank1

  • LOAD2 --- Configuration Chargement tank2

  • COL --- Collector1

  • COL2 --- Collector2

  • POMPE --- Mode de commande de pompe

  • LLOGI --- Logique de chargement du réservoir

  • COOL --- Fonction de refroidissement

  • HEATX --- Transfert d'énergie thermique entre les réservoirs.

  • RPH --- Fonction de retour de préchauffage

  • AUX --- Fonction auxiliaire

  • MAN --- Mode manuel

  • BLPR --- Fonction de protection contre le blocage

  • OTDIS --- Fonction de désinfection thermique

  • OPARR --- Fonction relais parallèle

  • OHQM --- Mesure d'énergie thermique

  • GFDS --- Enregistrement du capteur Grundfos

  • UNITÉ --- Commutateur d'unité C-F

  • OSDS --- Carte SD

  • REST --- réinitialiser

  • PASS --- mot de passe défini

  • Mise à jour du firmware

  • Fonction vacances

  • Protection d'écran

  • Protection contre les problèmes

  • Problème de vérification


1.4 Contenu de la livraison

SR658-p1.4


Paramètres techniques

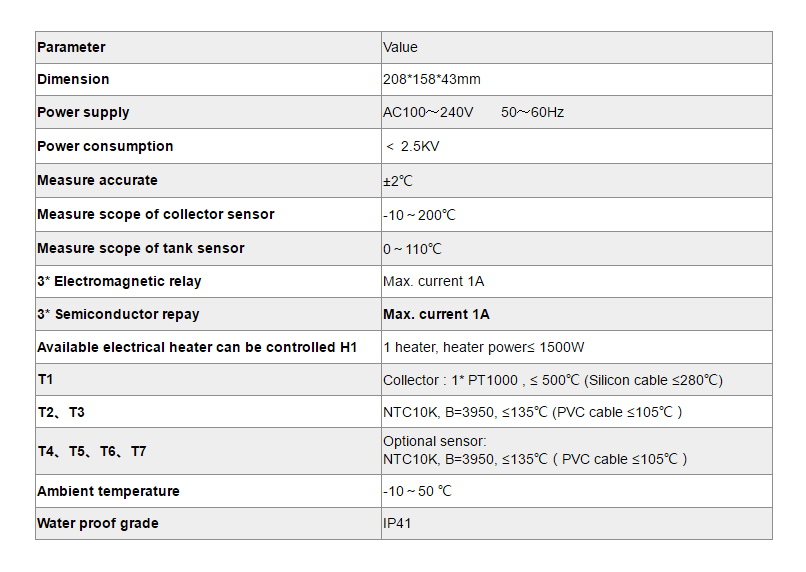

2.1 Paramètres techniques

SR658-p2.1


2.2 Accessoires en option

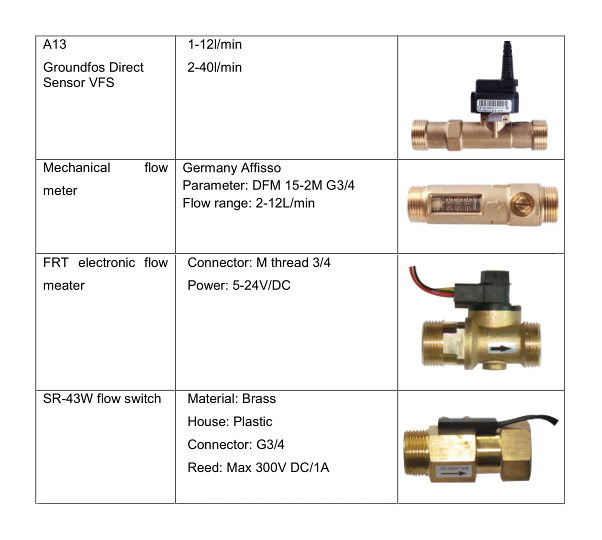

2.2.1 Capteur direct Groundfos VFS et débitmètre

SR658-p2.2.1


2.2.2 Relais électromagnétique: SR802, peut contrôler le chauffage électrique de ≤4000W

drhgeheh


Unité de contacteur de haute puissance: SR802


• Lorsque l'utilisateur sélectionne le chauffage électrique comme dispositif de secours, nous recommandons d'utiliser le contrôleur de connexion de l'unité SR802 et le chauffage électrique.

• Données techniques du SR802 Dimension: 100 mm x 100 mm x 65 mm.

• Alimentation: 180V ~ 264V / AC 50 / 60Hz.

• Puissance appropriée: ≤ 4000W.

• Température ambiante disponible: -10 ~ 50oC Grade étanche à l'eau: IP43.



Schéma de connexion du SR802:


SR802 安装 示意图



Installation du produit

3.1 Système de chauffage solaire avec une matrice de capteur solaire chauffant 2 réservoirs d'eau

SR658-p3.1

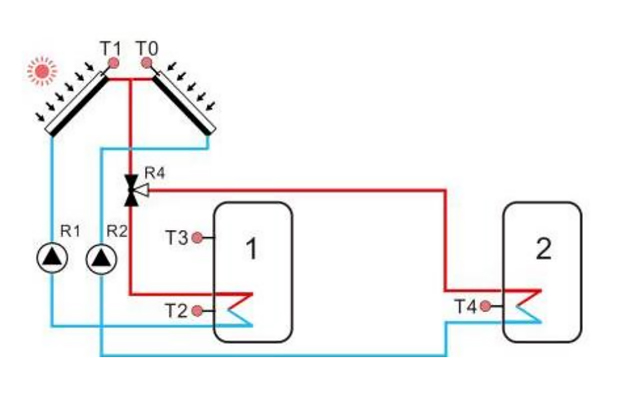

3.2 Deux matrices de capteurs solaires chauffant deux réservoirs d'eau pour système de chauffage solaire

SR658-p3.2


3.3 Deux réservoirs d'eau, chauffage par le sol, gaz comme système de chauffage solaire de rechange

SR658-p3.3


3.4 Réservoir d'eau chauffé solaire et système de piscine

SR658-p3.4

3.5 Lien de téléchargement du manuel d'installation du SR658:

SR658.pdf
