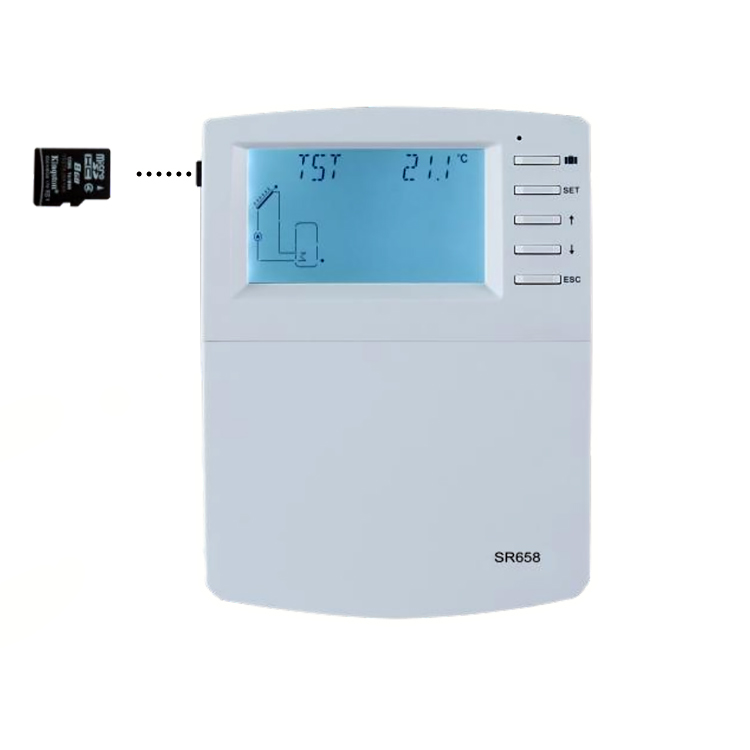

SR658 Solarregler für geteilten Solarwarmwasserbereiter

1.1 Übersicht

• Der Solarregler SR658 wird in komplexeren und vielseitigeren Solarheizsystemen eingesetzt.

• Es kann mehrere Wassertanks heizen, mehrere Solarkollektormatrizen steuern und alternative Energieanlagen wie Gas, Wärmepumpen und Kessel intelligent steuern.

• Es kann eine intelligente Steuerung des Heizwassertanks, des Schwimmbades, der Fußbodenheizung und anderer Mehrzweckzwecke realisieren.

• 19Systeme können Programmierer sein.

• Konventionelle / HE-Pumpe beide verfügbar an.

• Unterstützt Firmware-Update per SD-Karte.

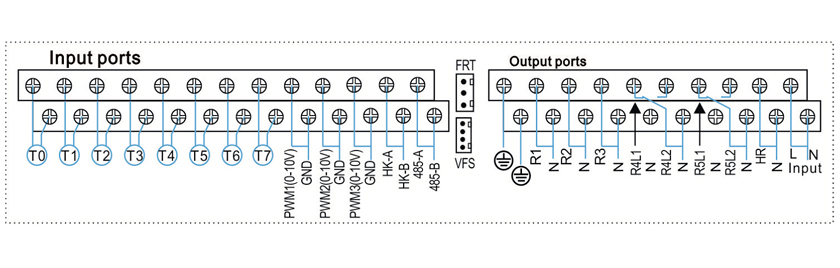

1.2 Anwendungskapazität

• Max. Anzahl der Sammler: 2

• Max. Anzahl der Lagertanks: 2

• Max. Anzahl der Relais: 7

• Max. Anzahl der Sensoren: 8

• Max. Anzahl der Visualisierungsanwendungssysteme: 19

• Signalanschluss für HE-Pumpe: PWM1, PWM2, PWM3

• FRT: 1 * Digitaler Durchflussmesser-Sensor

• VFS: 1 * Grundfos Durchflusssensor

1.3 Hauptfunktionen

• DATUM --- Datumseinstellung

• Licht --- Displayhelligkeit einstellbar

• Zeitgesteuerte Heizung --- Reserveheizung

• Kreis --- Warmwasserzirkulation

• Sys - Anwendungsprogrammierer

• LOAD --- Setup Ladetank1

• LOAD2 --- Setup Laden von Tank2

• COL --- Collector1

• COL2 --- Collector2

• PUMPE --- Pumpensteuermodus

• LLOGI --- Tankladelogik

• COOL --- Kühlfunktion

• HEATX --- Wärmeenergieübertragung zwischen Tanks.

• RPH --- Heizrücklauffunktion vorheizen

• AUX --- Hilfsfunktion

• MAN --- Manueller Modus

• BLPR --- Blockierschutzfunktion

• OTDIS --- Thermische Desinfektionsfunktion

• OPARR --- Parallele Relaisfunktion

• OHQM --- Messung der Wärmeenergie

• GFDS --- Registrierung des Grundfos-Sensors

• EINHEIT --- C-F-Geräteschalter

• OSDS --- SD-Karte

• REST --- zurücksetzen

• PASS --- Passwort gesetzt

• Firmware Update

• Urlaubsfunktion

• Bildschirmschutz

• Fehlerschutz

• Fehlerprüfung

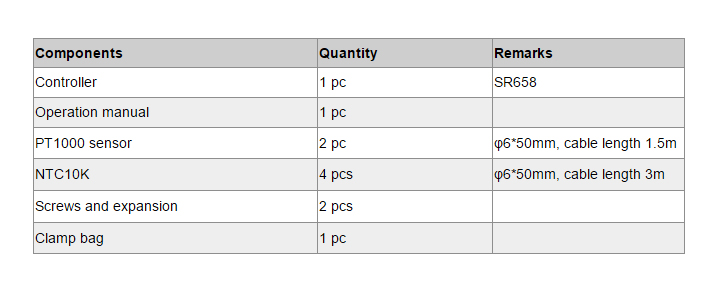

1.4 Lieferumfang

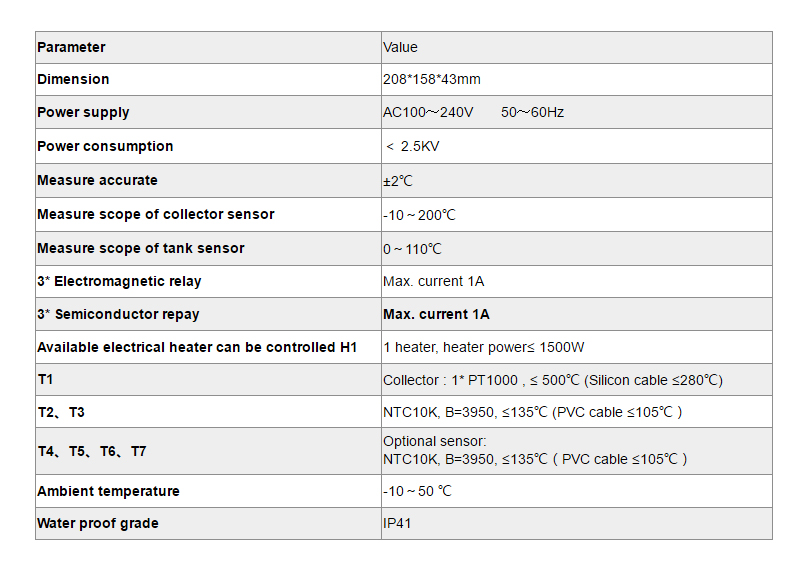

2.1 Technische Parameter

2.2 Optionales Zubehör

2.2.1 Groundfos Direktsensor VFS & Flow Meater

2.2.2 Elektromagnetisches Relais: SR802, kann die elektrische Heizung von ≤4000W steuern

Schütz mit hoher Leistung: SR802 • Wenn der Benutzer die elektrische Heizung als Backup-Gerät auswählt, empfehlen wir die Verwendung der SR802-Einheit, die den Controller und die elektrische Heizung verbindet. • Technische Daten des SR802 Abmessung: 100 mm x 100 mm x 65 mm. • Stromversorgung: 180 V ～ 264 V / AC 50/60 Hz. • Geeignete Leistung: ≤ 4000W. • Verfügbare Umgebungstemperatur: -10 ~ 50 ° C Wasserdichte Qualität: IP43.

SR802 Anschlussplan:

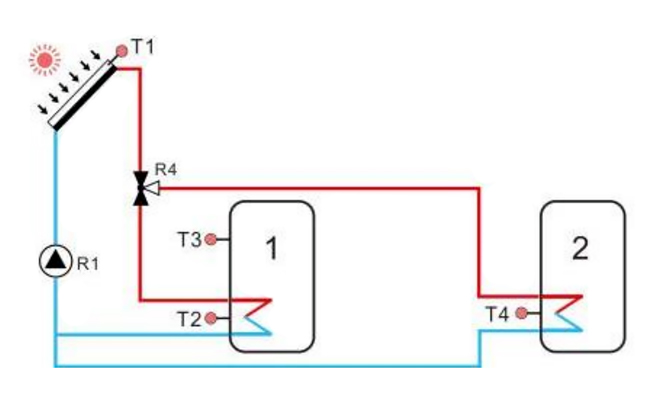

3.1 Solaranlage mit Solarkollektormatrix zur Beheizung von 2 Wassertanks

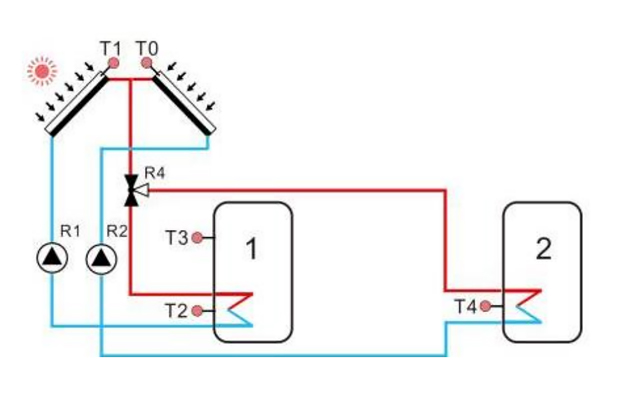

3.2 Zwei Solarkollektoren Matrix heizt zwei Wassertanks für Solarheizung

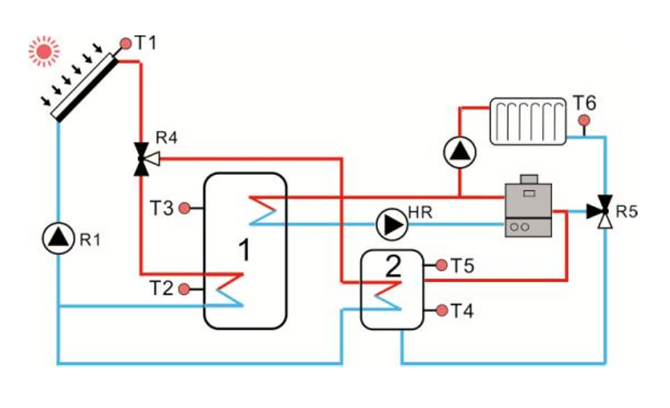

3.3 Zwei Wassertanks, Fußbodenheizung, Gas als Ersatz-Solarheizung

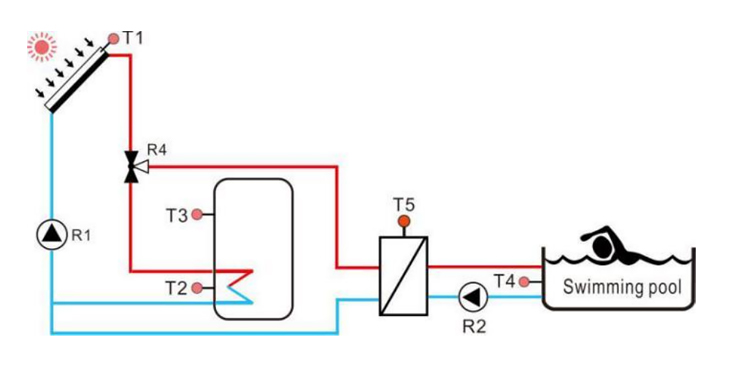

3.4 Solarbeheizter Wassertank und Schwimmbadsystem
