أجهزة تحكم بالطاقة الشمسية SR658 لسخان المياه بالطاقة الشمسية المنقسمة

1.1 نظرة عامة

• يتم استخدام جهاز التحكم بالطاقة الشمسية SR658 في أنظمة التدفئة الشمسية الأكثر تعقيدًا وتنوعًا.

• يمكنها تسخين خزانات المياه المتعددة والتحكم في مصفوفات تجميع الطاقة الشمسية المتعددة والتحكم الذكي في معدات الطاقة البديلة مثل الغاز ومضخات الحرارة والمراجل.

• يمكنها تحقيق التحكم الذكي في خزان مياه التدفئة ، حمام السباحة ، تدفئة الأرضية وغيرها من الأغراض المتعددة.

• 19 أنظمة يمكن أن تكون مبرمج.

• مضخة كلاسيكية / HE متوفرة على حد سواء.

• دعم تحديث البرامج الثابتة بواسطة بطاقة SD.

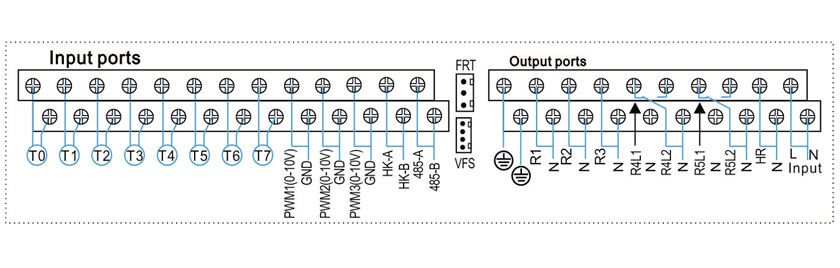

1.2 سعة التطبيقات

• العدد الأقصى لهواة الجمع: 2

• الحد الأقصى لعدد خزانات التخزين: 2

• الحد الأقصى لعدد المرحلات: 7

• الحد الأقصى لعدد أجهزة الاستشعار: 8

• العدد الأقصى لنظام تطبيق التصور: 19

• منفذ إشارة لمضخة HE: PWM1 ، PWM2 ، PWM3

• FRT: 1 * جهاز استشعار مقياس الجريان الرقمي

• VFS: 1 * مستشعر تدفق متر Grundfos

1.3 الوظائف الرئيسية

• DATE --- إعداد التاريخ

• ضوء --- عرض خفة قابل للتعديل

• حرارة موقوتة - تدفئة احتياطية

• الدائرة --- تداول الماء الساخن

• Sys- مبرمج التطبيق

• LOAD --- إعداد تحميل الخزان 1

• LOAD2 --- إعداد تحميل الخزان 2

• COL --- جامع 1

• COL2 --- جامع 2

• مضخة --- وضع التحكم في المضخة

• LLOGI --- منطق تحميل الخزان

• COOL --- وظيفة التبريد

• HEATX --- نقل الطاقة الحرارية بين الخزانات.

• RPH --- التسخين المسبق لوظيفة العودة

• AUX --- وظيفة مساعدة

• MAN --- الوضع اليدوي

• BLPR --- حجب وظيفة الحماية

• OTDIS --- وظيفة التطهير الحراري

• OPARR --- وظيفة التتابع الموازي

• OHQM - قياس الطاقة الحرارية

• GFDS --- تسجيل مستشعر Grundfos

• UNIT --- C-F تبديل الوحدة

• OSDS - بطاقة SD

• REST --- إعادة تعيين

• PASS --- تعيين كلمة المرور

• تحديث البرامج الثابتة

• وظيفة عطلة

• حماية شاشة

• حماية من المتاعب

• التحقق من المتاعب

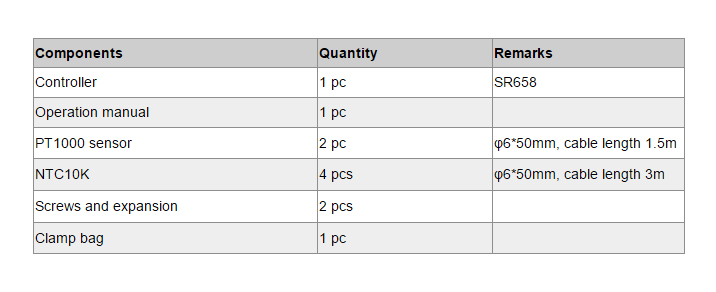

1.4 نطاق التسليم

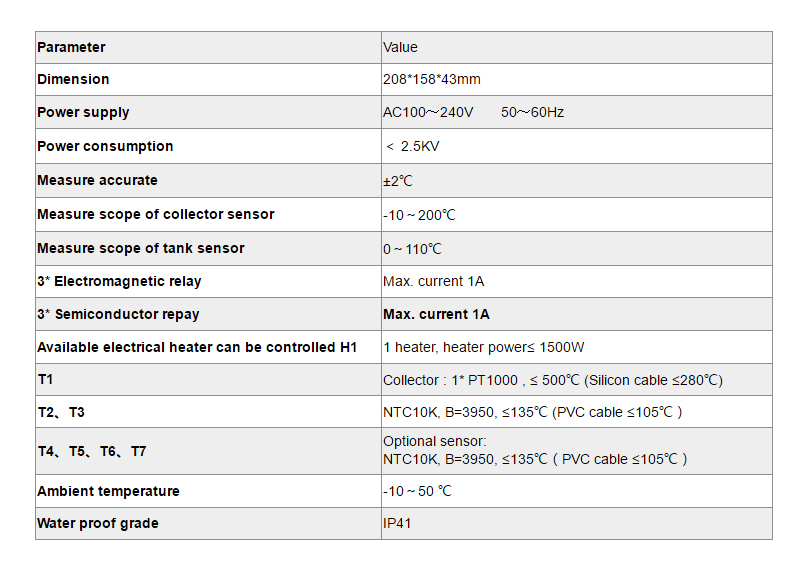

2.1 المعايير الفنية

2.2 الملحقات الاختيارية

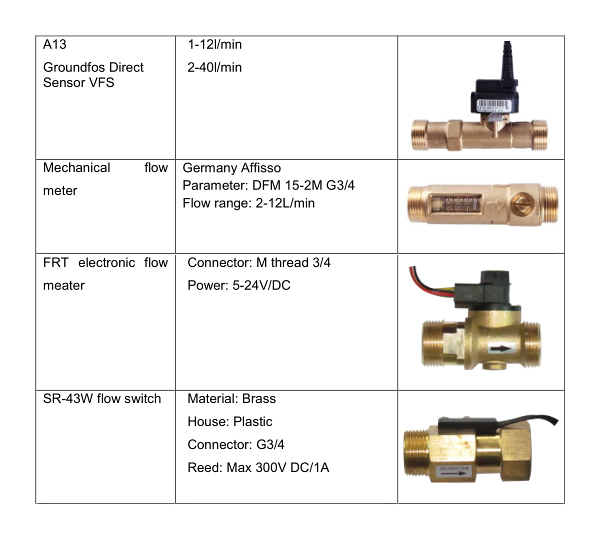

2.2.1 المطحنة المباشرة VFS وجهاز التدفق

2.2.2 التتابع الكهرومغناطيسي: SR802 ، يمكن التحكم في التدفئة الكهربائية of4000W

وحدة التلامس ذات القدرة العالية: SR802 • عندما يختار المستخدم السخان الكهربائي كجهاز احتياطي ، نوصي باستخدام وحدة SR802 التي تربط بين وحدة التحكم والسخان الكهربائي. • البيانات الفنية للبعد SR802: 100 مم × 100 مم × 65 مم. • مصدر الطاقة: 180V ～ 264V / AC 50 / 60Hz. • الطاقة المناسبة: W 4000W. • درجة الحرارة المحيطة المتاحة: -10 ~ 50 درجة مئوية درجة مقاومة الماء: IP43.

مخطط اتصال SR802:

3.1 نظام التدفئة الشمسية مع مصفوفة جامع الشمسية تسخين خزانات المياه

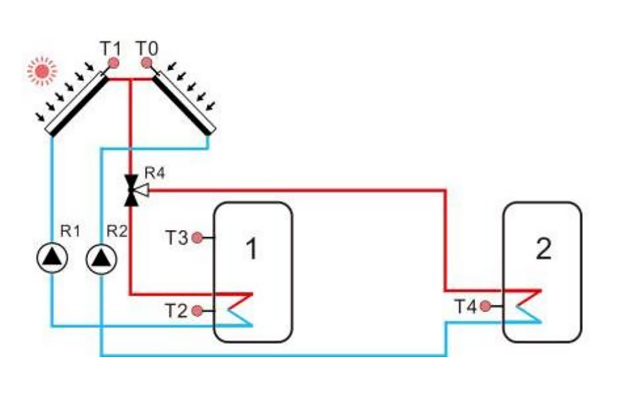

3.2 اثنين من مصفوفة تجميع الطاقة الشمسية لتسخين خزانات المياه لنظام التدفئة الشمسية

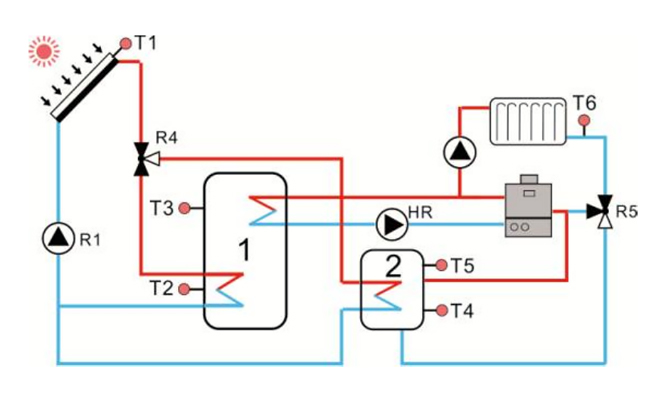

3.3 صهاريج مياه ، تدفئة أرضية ، غاز كنظام تدفئة بالطاقة الشمسية

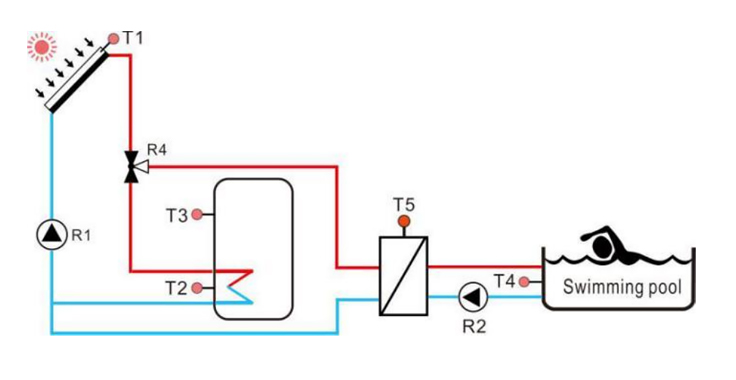

3.4 خزان المياه بالطاقة الشمسية ونظام حمام السباحة
