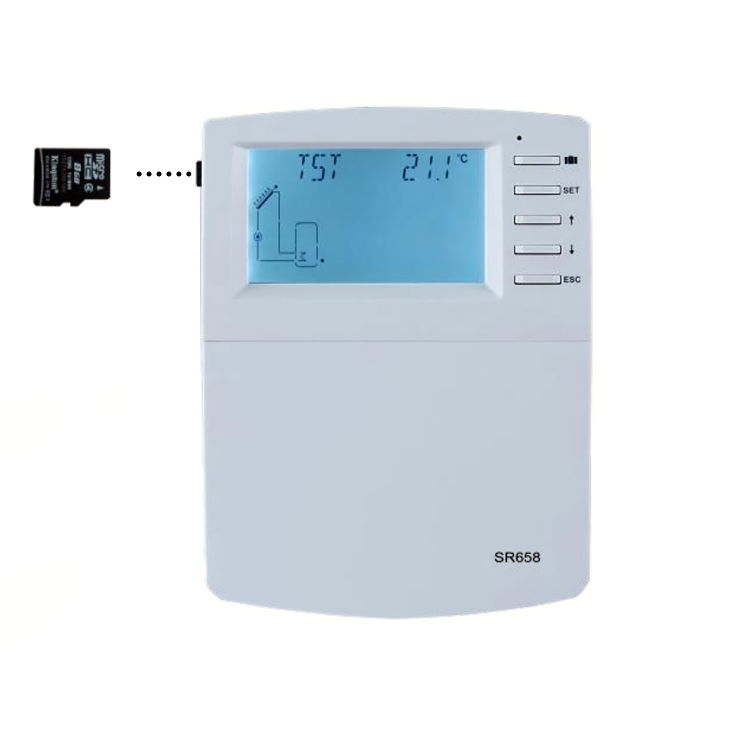

Солнечные контроллеры SR658 для сплит солнечного водонагревателя

1.1 Обзор

• Солнечный контроллер SR658 используется в более сложных и универсальных системах солнечного отопления.

• Он может нагревать несколько резервуаров для воды, управлять несколькими матрицами солнечных коллекторов и интеллектуальным управлением альтернативным энергетическим оборудованием, таким как газ, тепловые насосы и котлы.

• Он может реализовать интеллектуальное управление подогревом резервуара для воды, бассейна, подогревом пола и другим многоцелевым назначением.

• 19системы могут быть программистами.

• Обычный / HE насос оба доступны на.

• Поддержка обновления прошивки по SD-карте.

1.2 Объем приложений

• Максимальное количество коллекторов: 2

• Максимальное количество резервуаров: 2

• Максимальное количество реле: 7

• Максимальное количество датчиков: 8

• Максимальное количество приложений системы визуализации: 19

• Сигнальный порт для насоса HE: PWM1, PWM2, PWM3

• FRT: 1 * Цифровой датчик расходомера

• VFS: 1 * Датчик расхода Grundfos

1.3 Основные функции

• ДАТА --- Установка даты

• Свет --- дисплей яркость регулируется

• Время нагрева --- резервное отопление

• Круг --- Циркуляция горячей воды

• Sys - прикладной программист

• НАГРУЗКА --- Настройка Загрузка бака1

• LOAD2 --- Настройка Загрузка бака2

• COL --- Collector1

• COL2 --- Collector2

• НАСОС --- Режим управления насосом

• LLOGI --- Логика загрузки танков

• ОХЛАЖДЕНИЕ --- Функция охлаждения

• HEATX --- Тепловая передача энергии между резервуарами.

• RPH --- функция возврата подогрева

• AUX --- вспомогательная функция

• MAN --- Ручной режим

• BLPR --- Блокировка защиты

• ОТДИС --- функция термической дезинфекции

• OPARR --- функция параллельного реле

• OHQM --- Измерение тепловой энергии

• GFDS --- Регистрация датчика Grundfos

• UNIT --- блок управления C-F

• OSDS --- SD-карта

• РЕСТ --- сброс

• PASS --- пароль установлен

• Обновление прошивки

• Праздничная функция

• Защита экрана

• Защита от проблем

• Проверка неисправностей

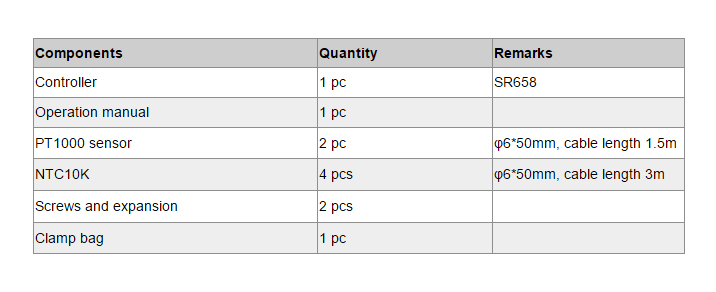

1.4 Объем поставки

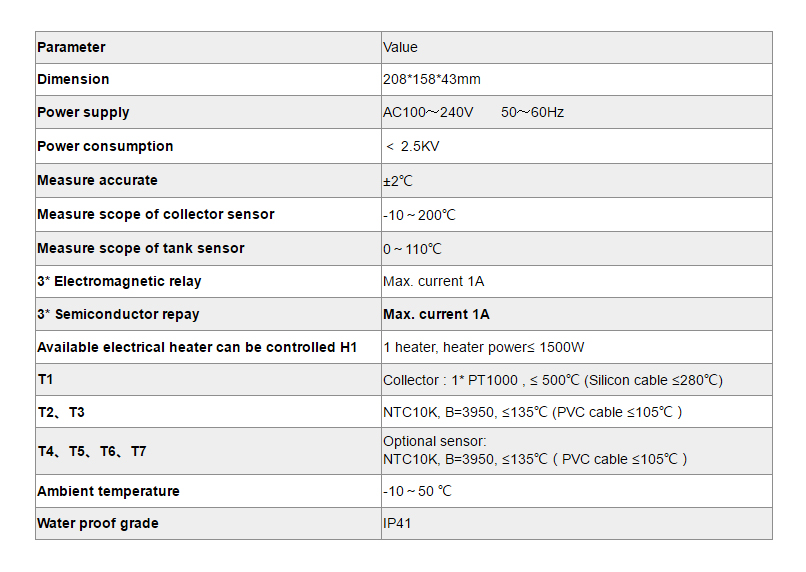

2.1 Технические параметры

2.2 Дополнительные аксессуары

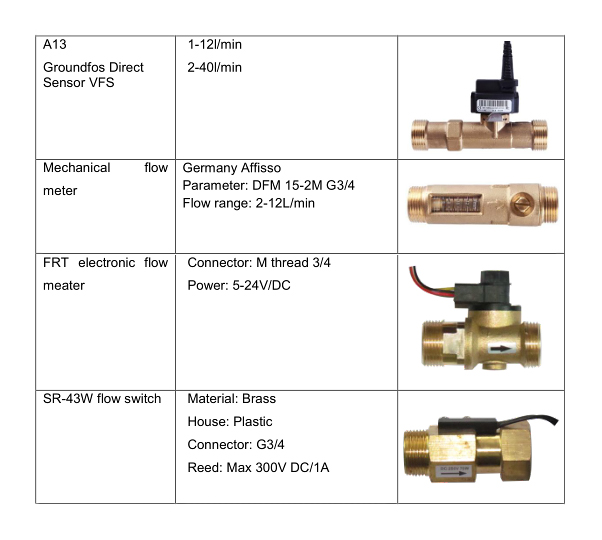

2.2.1 Groundfos, прямой датчик VFS и расходомер

2.2.2 Электромагнитное реле: SR802, может управлять электрическим нагревом ≤4000 Вт

Контакторный блок высокой мощности: SR802 • Когда пользователь выбирает электрический нагреватель в качестве резервного устройства, мы рекомендуем использовать блок SR802, соединяющий контроллер и электрический нагреватель. • Технические данные SR802 Размеры: 100 мм x 100 мм x 65 мм. • Источник питания: 180 В, 264 В, переменный ток 50/60 Гц. • Подходящая мощность: ≤ 4000 Вт. • Доступная температура окружающей среды: -10 ~ 50oC. Класс водонепроницаемости: IP43.

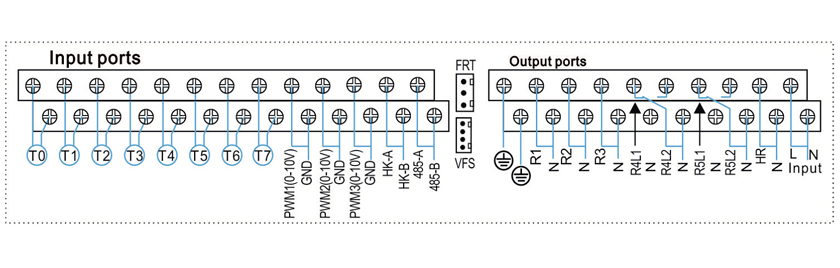

Схема подключения SR802:

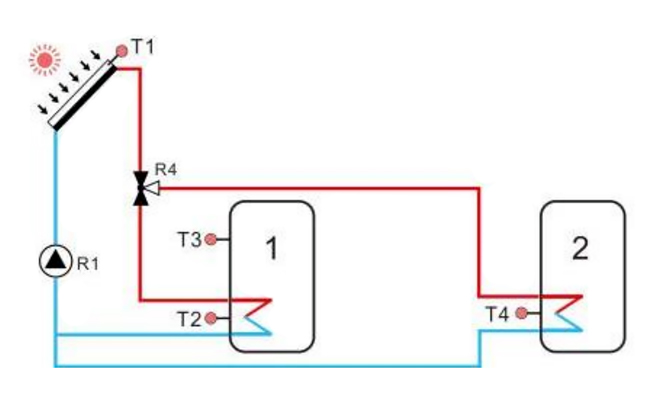

3.1 Солнечная система отопления с матрицей солнечного коллектора, нагревающая 2 резервуара для воды

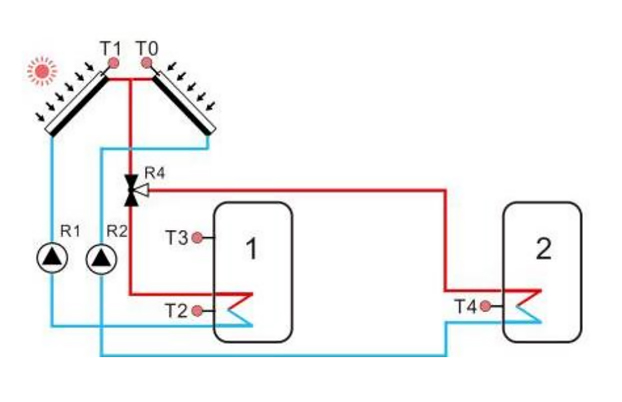

3.2 Матрица с двумя солнечными коллекторами, нагревающая два водяных бака для системы солнечного отопления

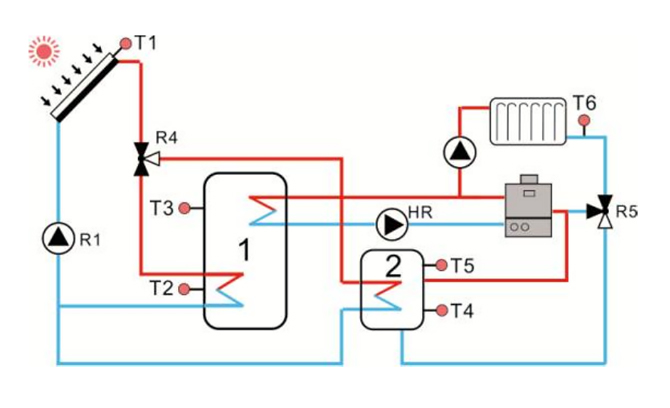

3.3 Два бака для воды, теплый пол с подогревом, газ как запасная солнечная система отопления

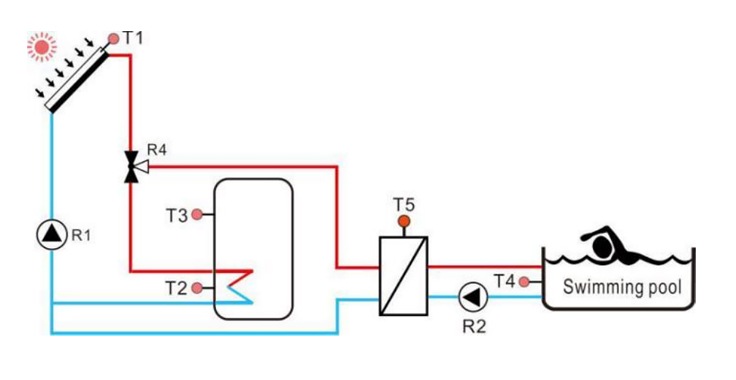

3.4 Водонагреватель на солнечной батарее и система бассейна
