Controladores solares SR601 para calentador de agua solar compacto no presurizado

1.1 Descripción general

El controlador automático de microordenador SR601 se utiliza para el control inteligente del calentador de agua solar integrado sin presión. Está desarrollado con el último microordenador de un solo chip de alto rendimiento de NEC y realiza un control inteligente. Todos los dispositivos adoptan estándares de grado industrial y pueden funcionar libremente en ambientes fríos, de alta temperatura y húmedos. Al mismo tiempo, el chip del reloj se utiliza para hacer que el control de tiempo sea preciso. La pantalla LCD de cristal líquido del controlador, apariencia hermosa, rendimiento estable y confiable, fácil instalación, es el producto accesorio más ideal para calentadores de agua solares integrados sin presión.

1.2 Función

El controlador solar SR601 puede mostrar la temperatura del agua y el nivel del agua; controlar el suministro de agua del tanque de agua a través de la temperatura del agua, el nivel del agua y la configuración del tiempo; y puede controlar la calefacción eléctrica y otros equipos auxiliares para controlar completamente el calentador solar de agua. La lista de más funciones es la siguiente:

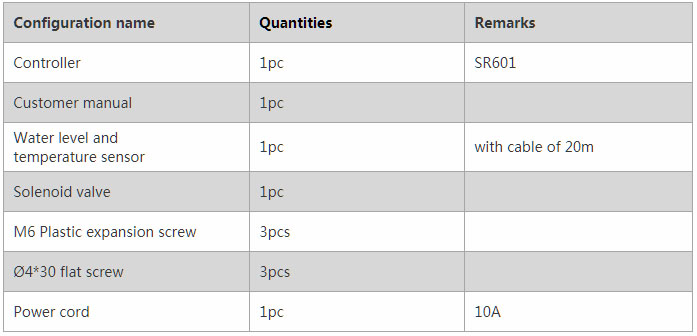

1.3 Lista de embalaje

2.1 Parámetros técnicos

• Apariencia del controlador: ver el producto en sí (dimensión: 180 mm x 120 mm x 40 mm)

• Fuente de alimentación:AC100-240V, 50 / 60Hz

• Consumo de energía: <3W

• Precisión de medición de temperatura: ± 1 ℃

• Rango de medición de temperatura del tanque: 0 ~ 100 ℃

• Rango de visualización de temperatura: 0 ~ 100 ℃

• Puede conectar la bomba de carga: 1pc <600W

• Se puede conectar el cable de calefacción eléctrica: 1pc <800W

• Temperatura ambiente: -10 ℃ ~ 50 ℃.

• Grado a prueba de agua: IP41.

• Zócalo: elección por cliente

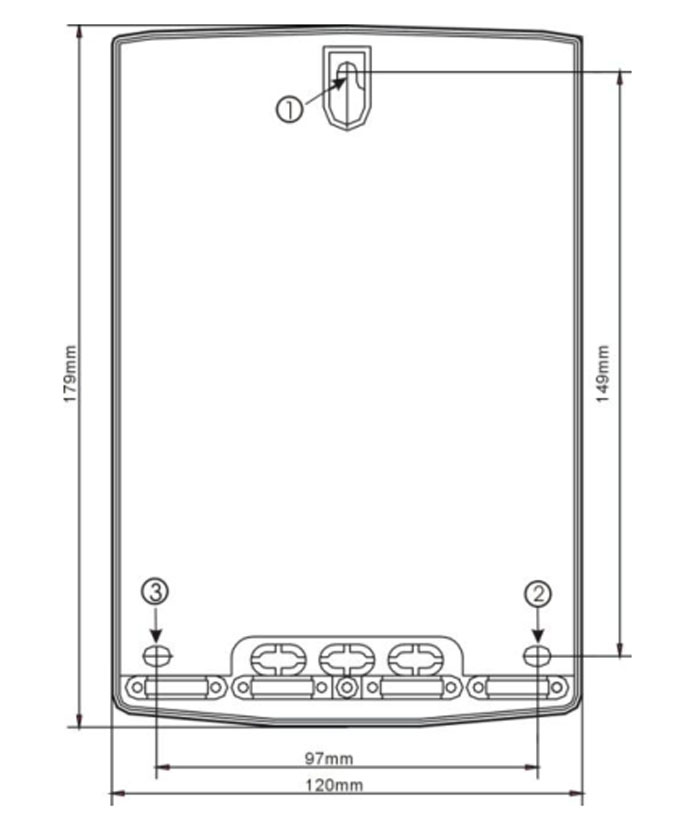

2.2 Tamaño

180 mm x 120 mm x 40 mm

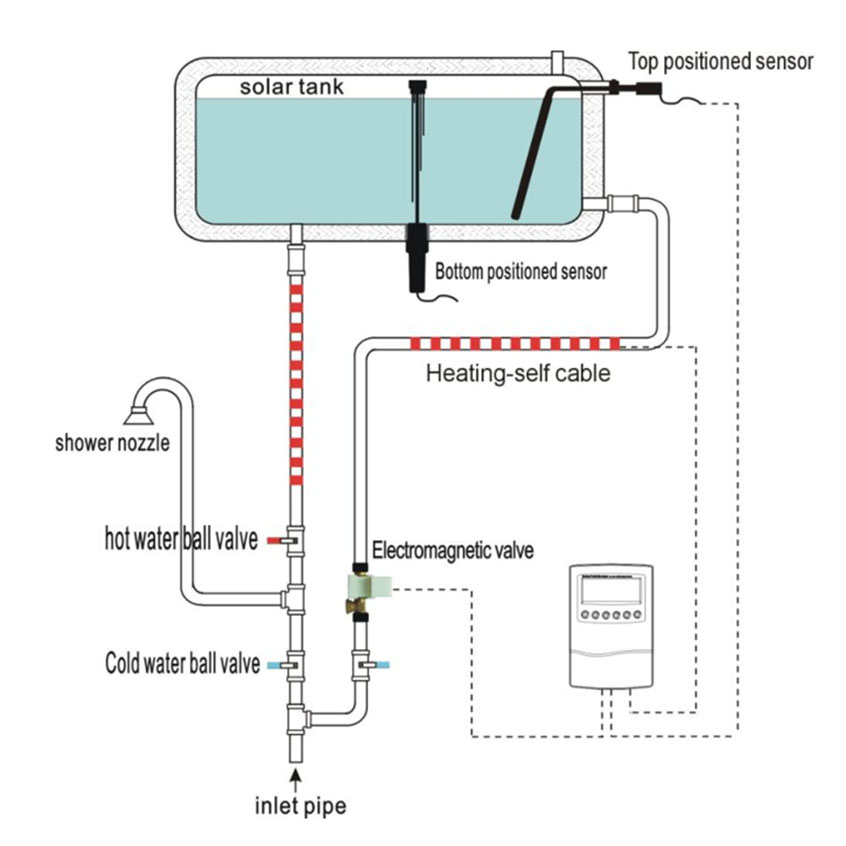

3.1 El diagrama de instalación de SR601 es el siguiente:

3.2 Descarga del manual de instalación SR601:

SR601 Operation manual.pdf
