وحدات تحكم بالطاقة الشمسية SR601 لسخان المياه بالطاقة الشمسية المضغوط غير المضغوط

1.1 نظرة عامة

يتم استخدام جهاز التحكم التلقائي للحواسيب الصغيرة SR601 للتحكم الذكي في سخان المياه الشمسي المتكامل غير الضغط. تم تطويره بأحدث حاسوب دقيق أحادي الشريحة عالي الأداء من شركة NEC ويحقق التحكم الذكي. جميع الأجهزة تعتمد معيار الصف الصناعي ويمكن أن تعمل بحرية في بيئة باردة وعالية الحرارة ورطبة. في الوقت نفسه ، يتم استخدام شريحة الساعة لجعل التحكم في الوقت دقيقًا. شاشة العرض الكريستالية السائلة LCD ، المظهر الجميل ، الأداء المستقر والموثوق ، التركيب السهل ، هي المنتج الإضافي الأكثر مثالية لسخانات المياه الشمسية المدمجة بدون ضغط.

1.2 الوظيفة

يمكن لجهاز التحكم الشمسي SR601 عرض درجة حرارة الماء ومستوى الماء ؛ التحكم في إمدادات المياه لخزان المياه من خلال درجة حرارة الماء ومستوى الماء وضبط الوقت ؛ ويمكن التحكم في التدفئة الكهربائية وغيرها من المعدات المساعدة للتحكم الكامل في سخان المياه الشمسي. قائمة المزيد من الوظائف هي كما يلي:

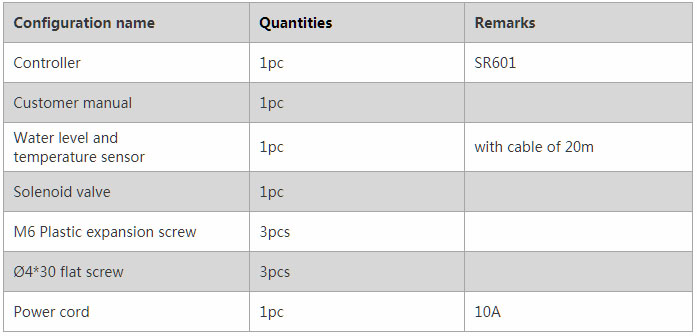

1.3 قائمة التعبئة

2.1 المعلمات التقنية

• مظهر جهاز التحكم: انظر المنتج نفسه (البعد: 180 مم × 120 مم × 40 مم)

• مزود الطاقة:AC100-240 فولت ， 50/60 هرتز

• استهلاك الطاقة: <3 واط

• دقة قياس درجة الحرارة: ± 1 ℃

• نطاق قياس درجة حرارة الخزان: 0 ~ 100 ℃

• نطاق عرض درجة الحرارة: 0 ~ 100 ℃

• يمكن توصيل مضخة التحميل: 1 قطعة <600 واط

• يمكن توصيل كابل التدفئة الكهربائية: 1 قطعة <800 واط

• درجة الحرارة المحيطة: -10 ℃ ~ 50 ℃.

• درجة مقاومة للماء: IP41.

• المقبس: اختيار العميل

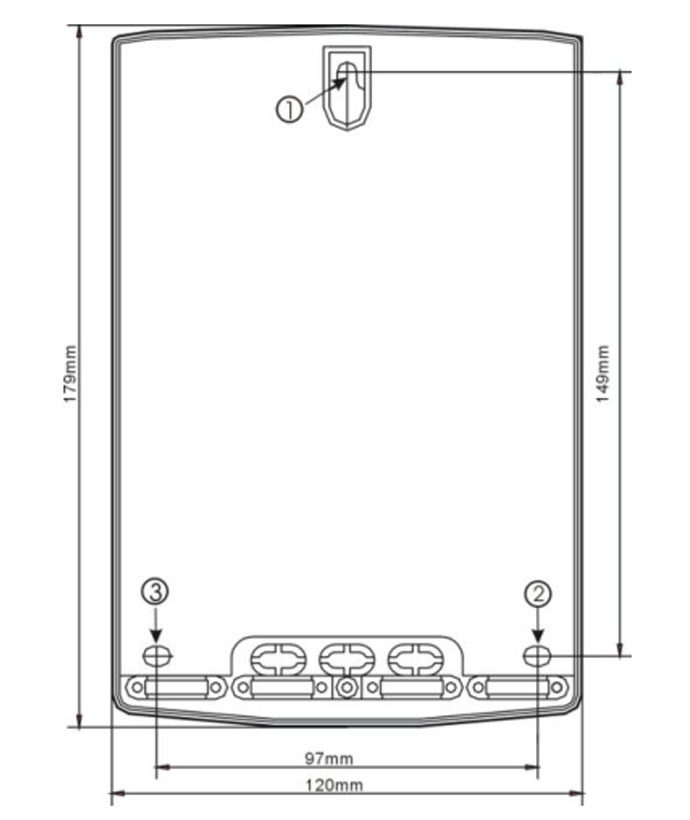

2.2 الحجم

180 مم × 120 مم × 40 مم

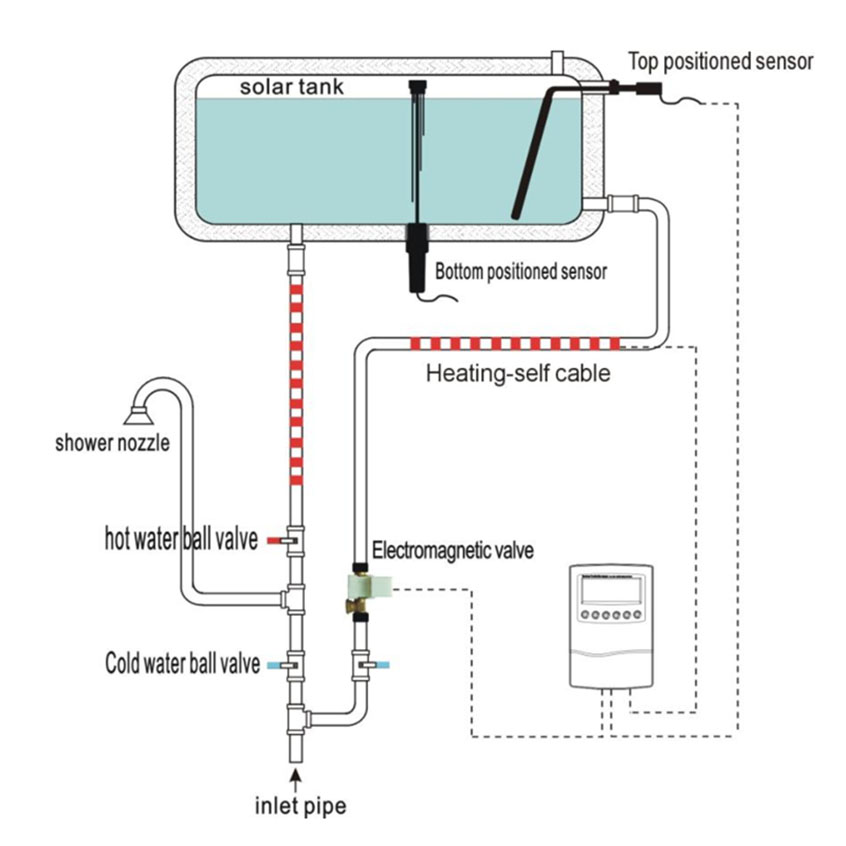

3.1 مخطط التثبيت SR601 كما يلي:

3.2 تحميل دليل التثبيت SR601:

SR601 دليل التشغيل. pdf
