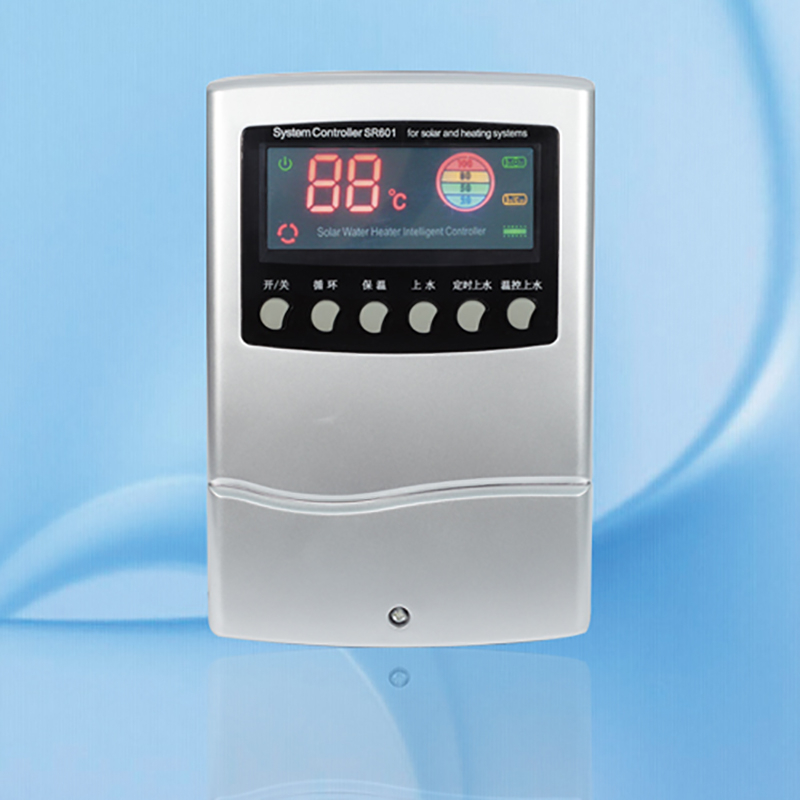

Contrôleurs solaires SR601 pour chauffe-eau solaire compact non pressurisé

1.1 Présentation

Le contrôleur automatique de micro-ordinateur SR601 est utilisé pour le contrôle intelligent du chauffe-eau solaire sans pression intégré. Il est développé avec le dernier micro-ordinateur monopuce haute performance NEC et réalise un contrôle intelligent. Tous les appareils adoptent une norme de qualité industrielle et peuvent fonctionner librement dans un environnement froid, à haute température et humide. En même temps, la puce d'horloge est utilisée pour rendre le contrôle du temps précis. L'écran LCD à cristaux liquides du contrôleur, belle apparence, performances stables et fiables, installation facile, est le produit accessoire le plus idéal pour les chauffe-eau solaires sans pression intégrés.

1.2 Fonction

Le contrôleur solaire SR601 peut afficher la température et le niveau d'eau; contrôler l'approvisionnement en eau du réservoir d'eau par la température de l'eau, le niveau d'eau et le réglage de l'heure; et peut contrôler le chauffage électrique et d'autres équipements auxiliaires pour contrôler entièrement le chauffe-eau solaire. La liste des autres fonctions est la suivante:

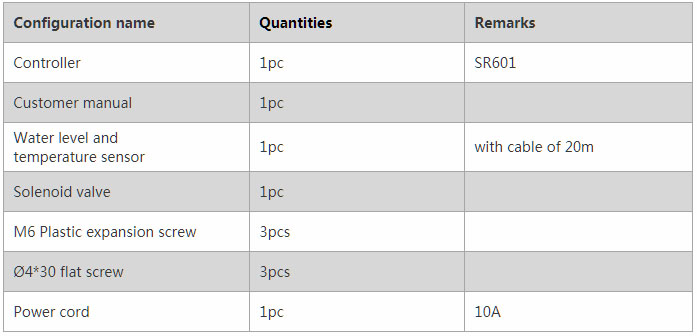

1.3 Liste de colisage

2.1 Paramètres techniques

• Apparence du contrôleur: voir le produit lui-même (dimension: 180 mm x 120 mm x 40 mm)

• Source de courant:AC100-240V ， 50 / 60Hz

• Consommation électrique: <3 W

• Précision de la mesure de la température: ± 1 ℃

• Gamme de mesure de la température du réservoir: 0 ~ 100 ℃

• Gamme d'affichage de la température: 0 ~ 100 ℃

• Peut connecter la pompe de chargement: 1pc <600W

• Peut connecter un câble chauffant électrique: 1pc <800W

• Température ambiante: -10 ℃ ~ 50 ℃.

• Niveau étanche à l'eau: IP41.

• Prise: choix par le client

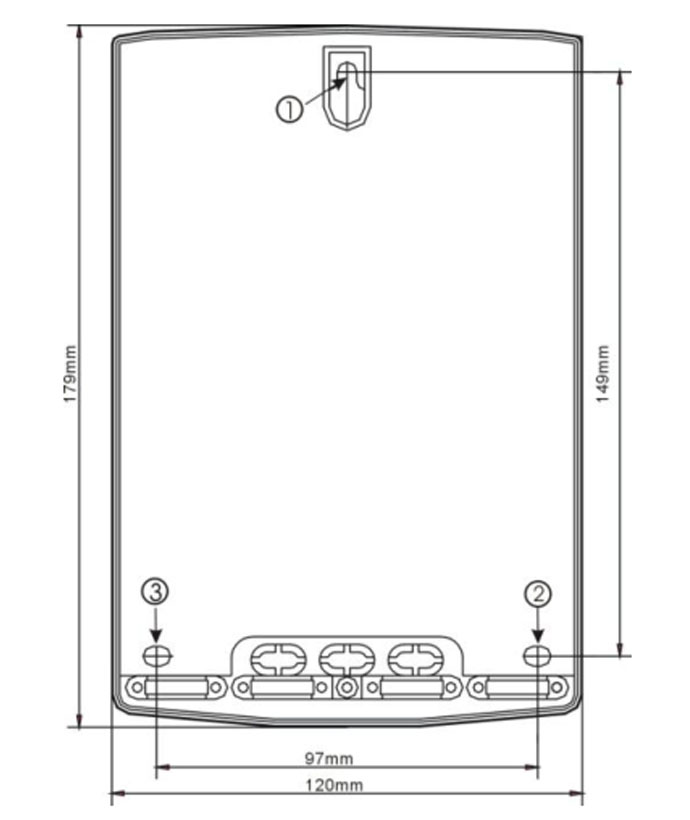

2.2 Taille

180 mm x 120 mm x 40 mm

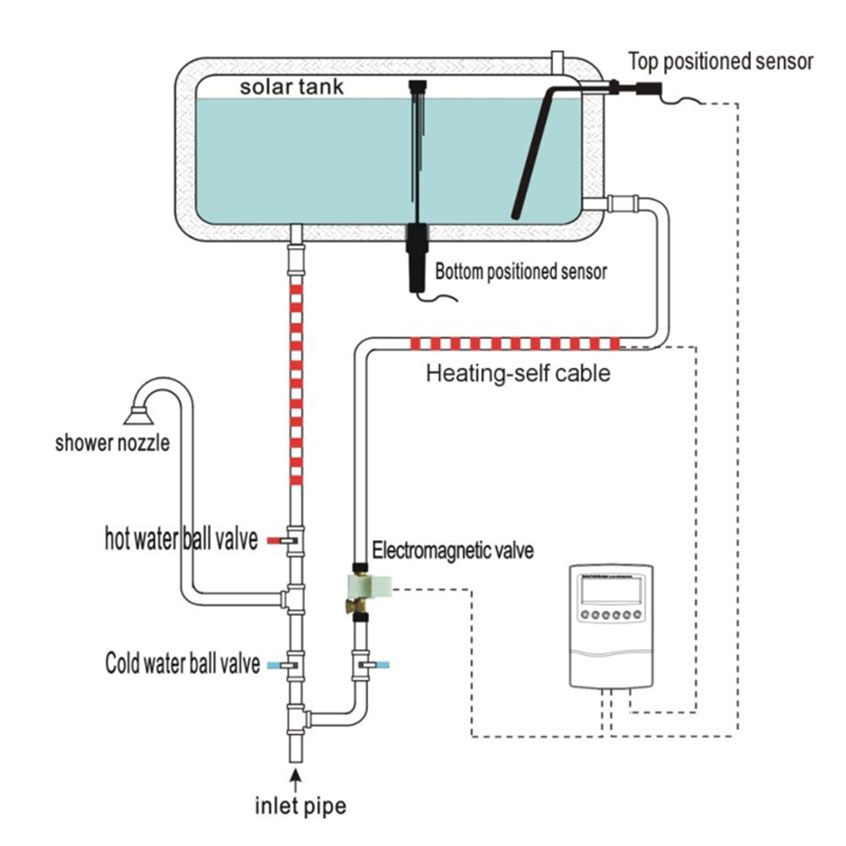

3.1 Le schéma d'installation du SR601 est le suivant:

3.2 Téléchargement du manuel d'installation du SR601:

SR601 Operation manual.pdf
