SR601 Solarregler für kompakten drucklosen Solarwarmwasserbereiter

1.1 Übersicht

Die automatische Steuerung des Mikrocomputers SR601 dient zur intelligenten Steuerung des integrierten drucklosen Solarwarmwasserbereiters. Es wurde mit dem neuesten NEC-Hochleistungs-Einzelchip-Mikrocomputer entwickelt und realisiert eine intelligente Steuerung. Alle Geräte entsprechen dem Industriestandard und können in kalten, hohen Temperaturen und feuchten Umgebungen frei betrieben werden. Gleichzeitig wird der Taktchip verwendet, um die Zeitsteuerung genau zu machen. Das LCD-Flüssigkristalldisplay des Controllers, ein schönes Erscheinungsbild, eine stabile und zuverlässige Leistung sowie eine einfache Installation sind das ideale Zubehörprodukt für integrierte drucklose Solarwarmwasserbereiter.

1.2 Funktion

Der Solarregler SR601 kann die Wassertemperatur und den Wasserstand anzeigen. Steuerung der Wassertankwasserversorgung durch Wassertemperatur, Wasserstand und Zeiteinstellung; und kann die elektrische Heizung und andere Zusatzgeräte steuern, um den Solarwarmwasserbereiter vollständig zu steuern. Die Liste der weiteren Funktionen lautet wie folgt:

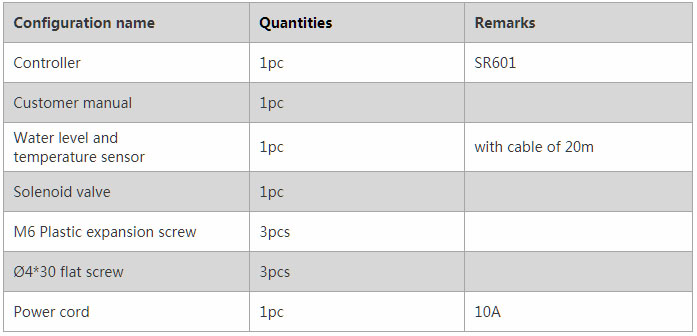

1.3 Packliste

2.1 Technische Parameter

• Aussehen des Controllers: siehe Produkt selbst (Abmessung: 180 mm x 120 mm x 40 mm)

• Netzteil:AC100-240V ， 50/60 Hz

• Leistungsaufnahme: <3W

• Genauigkeit der Temperaturmessung: ± 1 ℃

• Messbereich der Tanktemperatur: 0 ~ 100 ℃

• Bereich der Temperaturanzeige: 0 ~ 100 ℃

• Kann Ladepumpe anschließen: 1pc <600W

• Kann elektrisches Heizkabel anschließen: 1pc <800W

• Umgebungstemperatur: -10 ~ 50 ° C.

• Wasserdichte Qualität: IP41.

• Steckdose: Auswahl nach Kundenwunsch

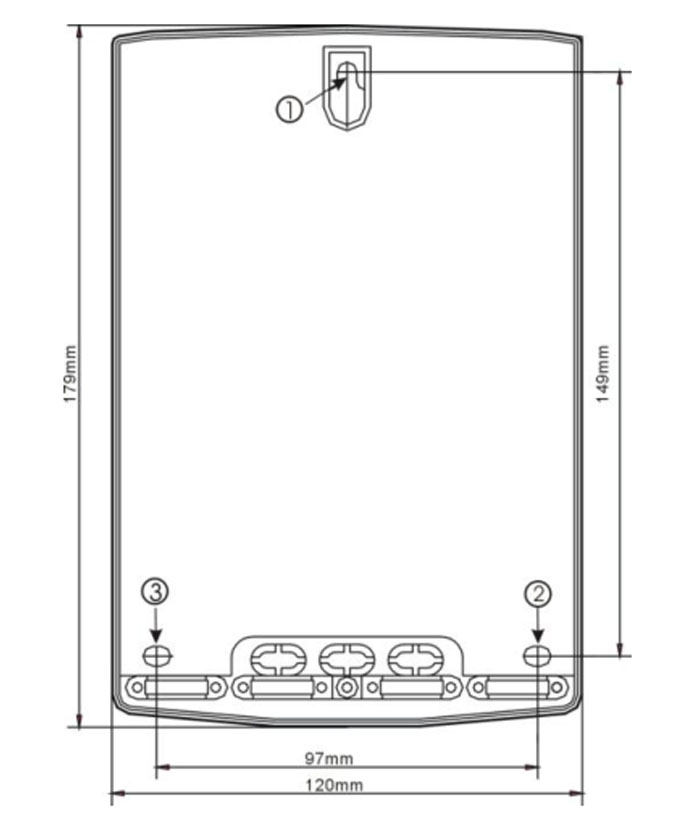

2.2 Größe

180 mm x 120 mm x 40 mm

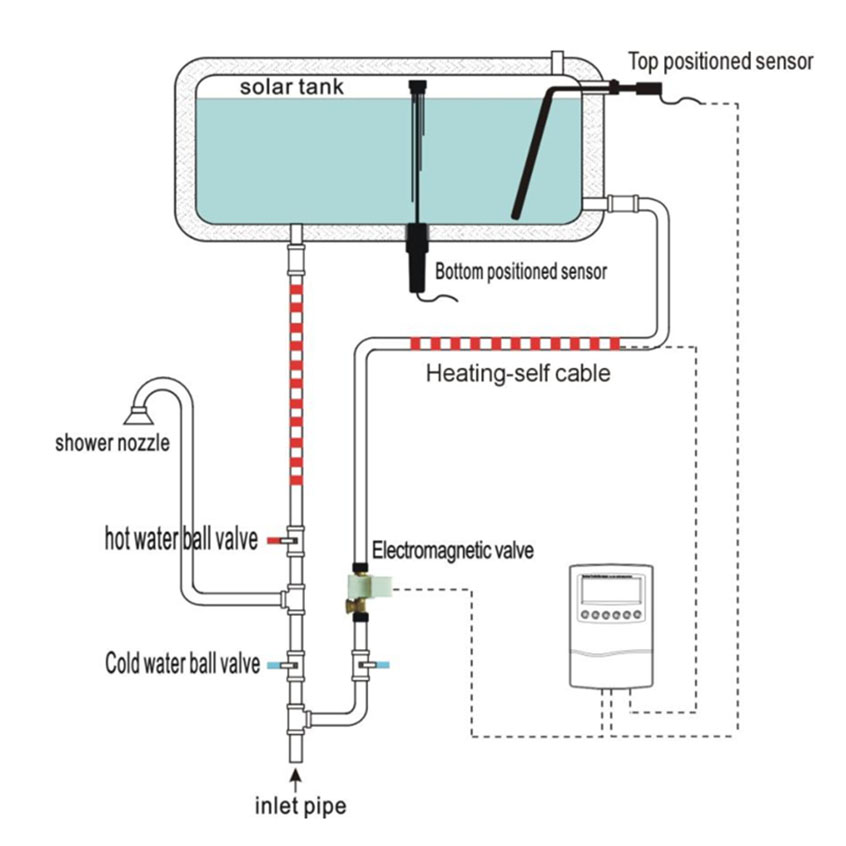

3.1 Das Installationsdiagramm für SR601 lautet wie folgt:

3.2 SR601 Installationshandbuch Download:

SR601 Bedienungsanleitung.pdf
