Солнечные контроллеры SR601 для компактного негерметичного солнечного водонагревателя

1.1 Обзор

Автоматический контроллер микрокомпьютера SR601 используется для интеллектуального управления встроенным безнапорным солнечным водонагревателем. Он разработан с использованием новейшего высокопроизводительного однокристального микрокомпьютера NEC и обеспечивает интеллектуальное управление. Все устройства соответствуют промышленным стандартам и могут свободно работать в условиях холода, высокой температуры и влажности. В то же время микросхема часов используется для точного контроля времени. Жидкокристаллический дисплей контроллера, красивый внешний вид, стабильная и надежная работа, простота установки - это идеальный аксессуар для встроенных солнечных водонагревателей без давления.

1.2 Функция

Солнечный контроллер SR601 может отображать температуру воды и уровень воды; контролировать подачу воды в резервуар по температуре, уровню воды и времени; и может управлять электрическим нагревом и другим вспомогательным оборудованием для полного управления солнечным водонагревателем. Список дополнительных функций выглядит следующим образом:

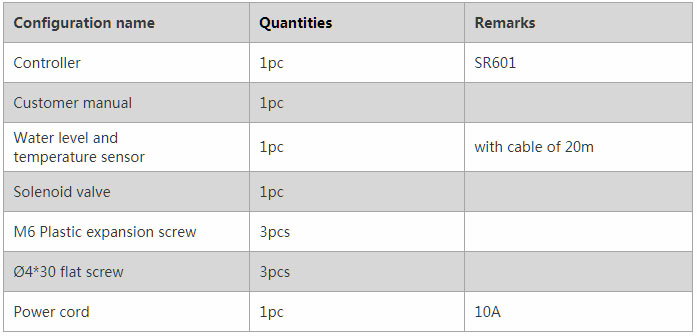

1.3 Упаковочный лист

2.1 Технические параметры

• Внешний вид контроллера: см. Сам продукт (размеры: 180 мм x 120 мм x 40 мм)

• Источник питания:AC100-240V, 50/60 Гц

• Потребляемая мощность: <3 Вт

• Точность измерения температуры: ± 1 ℃

• Диапазон измерения температуры резервуара: 0 ~ 100 ℃

• Диапазон отображения температуры: 0 ~ 100 ℃

• Можно подключить насос нагрузки: 1 шт. <600 Вт

• Можно подключить электрический нагревательный кабель: 1 шт. <800 Вт

• Температура окружающей среды: -10 ℃ ~ 50 ℃.

• Водонепроницаемость: IP41.

• Гнездо: выбор клиентом

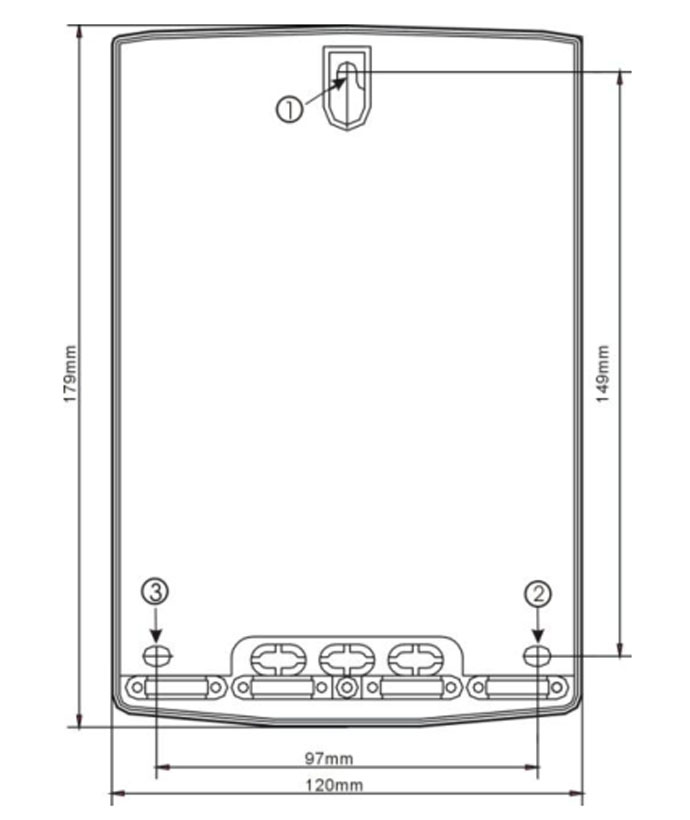

2.2 Размер

180мм х120мм х40мм

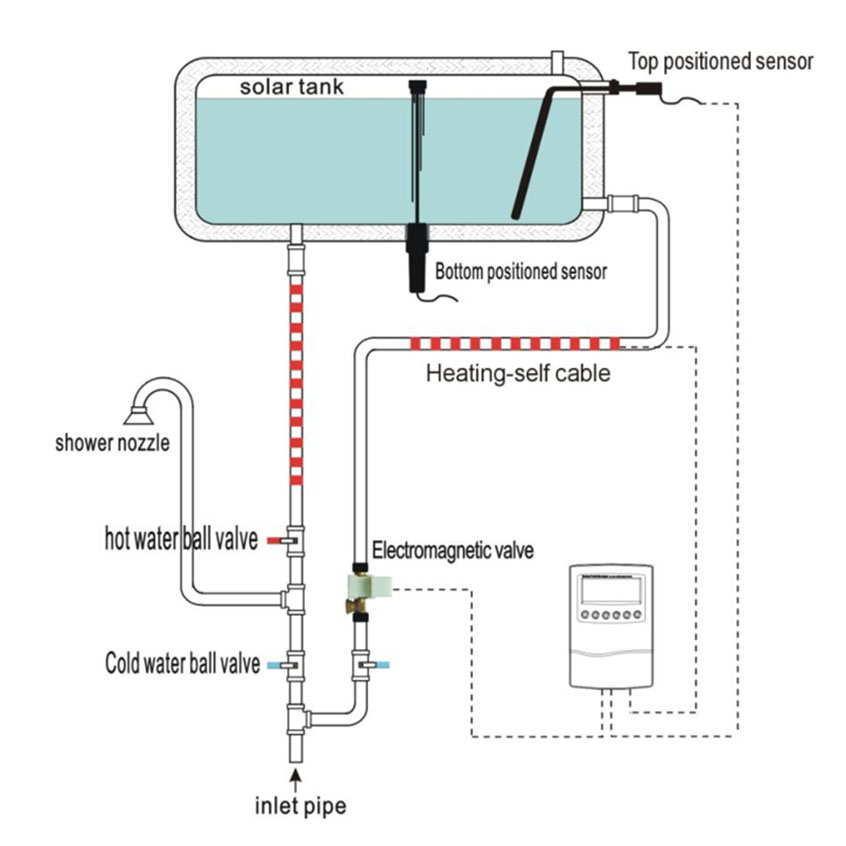

3.1 Схема установки SR601 выглядит следующим образом:

3.2 Руководство по установке SR601 Скачать:

SR601 Руководство по эксплуатации.pdf
