Controladores solares SR208C para calentador de agua solar presurizado dividido

1.1 Resumen

• El SR208C se usa en un sistema de calentador de agua solar a presión dividido.

• Controlado de forma inteligente por el último microcontrolador de alto rendimiento de NXP.

• Todos los dispositivos utilizan estándares de grado industrial para operar en ambientes fríos, de alta temperatura y húmedos, mientras se usa un chip de reloj para un control preciso de la sincronización.

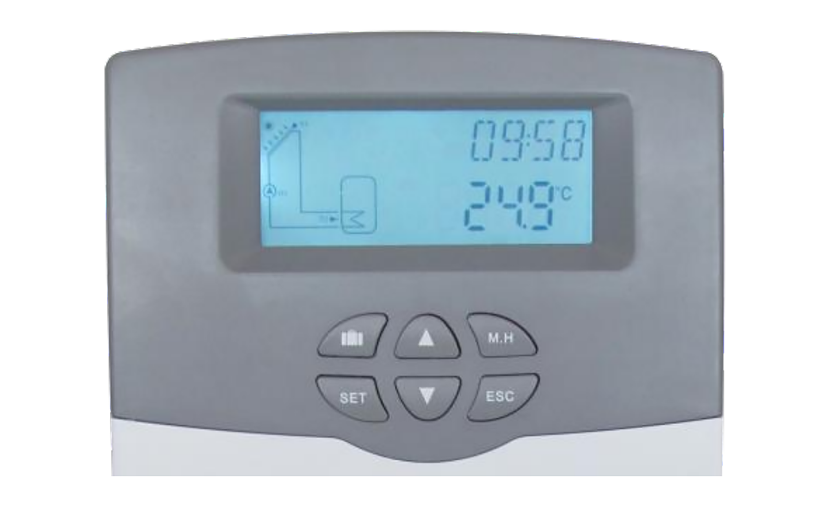

• El controlador es de tipo LCD, con una apariencia hermosa, un rendimiento estable y confiable, fácil de instalar, como el producto accesorio más ideal para el calentador de agua solar de presión dividida.

1.2 Capacidad de aplicaciones

• Número máximo de coleccionistas: 1

• Número máximo de tanques de almacenamiento: 1

• Número máximo de relés: 2

• Número máximo de sensores: 3

• Max.número de sistema de aplicación de visualización: 1

1.3 funciones principales

• Ajuste de hora CLK
• Calefacción auxiliar AH / función de temperatura constante.
• Ajuste de calentamiento del tanque de CARGA
• Función colector col
• Modo de control de la BOMBA (control de velocidad de la BOMBA de alta eficiencia)
• Función de refrigeración COOL
• Función manual MAN
• Función de protección de bloqueo BLPR
• Función de esterilización de alta temperatura OTDI
• Conversión de UNIDAD entre Celsius y Fahrenheit
• Función de alarma de fallo del zumbador
• RET reset
• Configuración de contraseña de PASS
• M.H calefacción manual
• Función de vacaciones
• Función de protección
• Apague la protección de la memoria
• El protector de pantalla

1.4 Alcance de la entrega

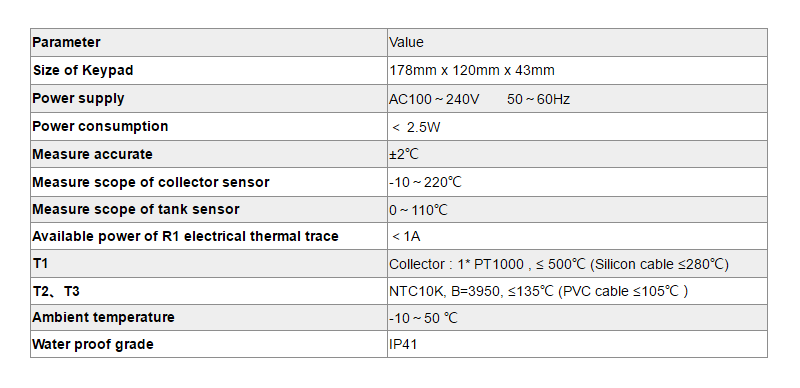

2.1 Parámetros técnicos

2.2 accesorios opcionales

2.2.1 Relé electromagnético: SR802, puede controlar el calentamiento eléctrico de ≤4000W.

Unidad contactor de alta potencia: SR802 Cuando el usuario selecciona un calentador eléctrico como dispositivo de respaldo, recomendamos utilizar la unidad SR802 que conecta el controlador y el calentador eléctrico. Datos técnicos de la dimensión SR802: 100 mm x 100 mm x 65 mm. Fuente de alimentación: 180V ~ 264V / AC 50 / 60Hz. Potencia adecuada: ≤ 4000W. Temperatura ambiente disponible: -10 ~ 50oC Grado a prueba de agua: IP43.

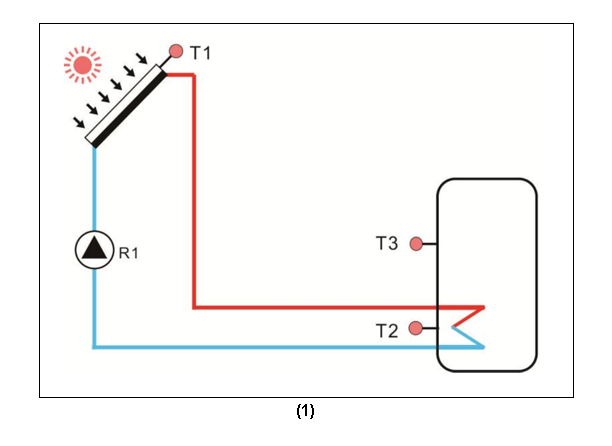

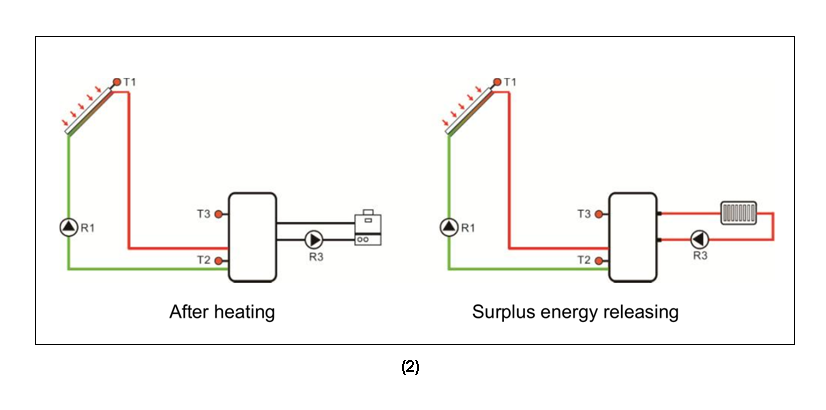

3.1 SR208C Diagrama de instalación

3.2 SR208C Descarga del manual de instalación:

Manual de Operación del Controlador Inteligente SR208C
