SR208C وحدات تحكم الطاقة الشمسية لسخان المياه بالطاقة الشمسية المضغوط

1.1 نظرة عامة

• يستخدم SR208C في نظام سخان الماء الشمسي المضغوط.

• يتم التحكم فيها بذكاء بواسطة أحدث متحكم دقيق عالي الأداء من NXP.

• تستخدم جميع الأجهزة معايير درجة صناعية للعمل في البيئات ذات درجات الحرارة العالية والرطوبة والباردة ، مع استخدام رقاقة الساعة للتحكم الدقيق في التوقيت.

• وحدة التحكم هي نوع LCD ، مع مظهر جميل ، أداء مستقر وموثوق ، سهل التركيب ، كأفضل منتج ملحق لسخان المياه بالطاقة الشمسية.

1.2 تطبيقات القدرات

• الحد الأقصى لعدد الهواة: 1

• Max.number من صهاريج التخزين: 1

• الحد الأقصى لعدد المرحلات: 2

• Max.number من أجهزة الاستشعار: 3

• Max.number من نظام تطبيق التصور: 1

1.3 الوظائف الرئيسية

• إعداد وقت CLK
• AH مساعد تدفئة / درجة حرارة ثابتة وظيفة
• LOAD إعداد خزان التدفئة
• وظيفة جمع COL
• وضع التحكم PUMP (التحكم في سرعة PUMP عالي الكفاءة)
• تبريد وظيفة باردة
• وظيفة يدوية MAN
• BLPR حجب وظيفة الحماية
• وظيفة OTDI درجة حرارة عالية التعقيم
• تحويل وحدة بين مئوية وفهرنهايت
• صفارة الإنذار خطأ وظيفة التنبيه
• إعادة تعيين
• ضبط كلمة مرور PASS
• التدفئة اليدوية
• وظيفة العطلة
• وظيفة الحماية
• السلطة خارج حماية الذاكرة
• شاشة التوقف

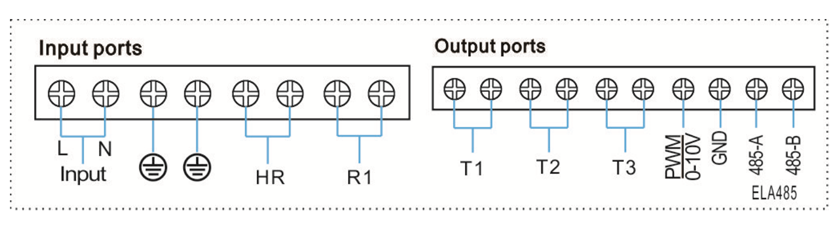

1.4 نطاق التسليم

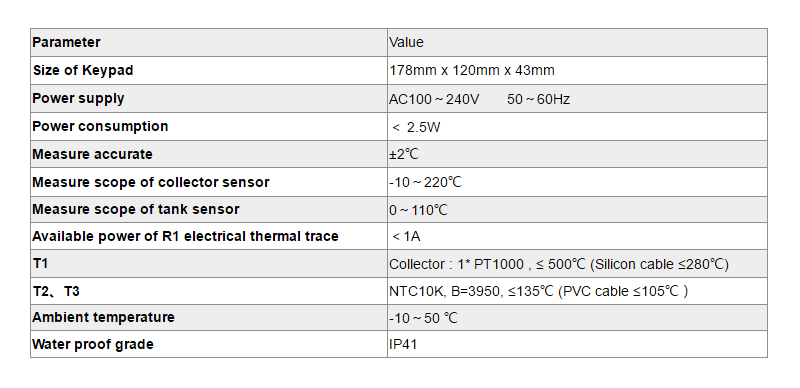

2.1 المعلمات التقنية

2.2 الملحقات الاختيارية

2.2.1 المرحلات الكهرومغناطيسية: SR802 ، يمكن التحكم في التسخين الكهربائي لـ ≤4000W.

وحدة التلامس ذات الطاقة العالية: SR802 عندما يختار المستخدم السخان الكهربائي كجهاز احتياطي ، فإننا نوصي باستخدام وحدة تحكم توصيل وحدة SR802 وسخان كهربائي. البيانات الفنية لـ 802 SR: Dimension: 100mmx100mmx65mm. امدادات الطاقة: 180V ~ 264V / AC 50 / 60HZ. قوة مناسبة: ≤ 4000W. درجة الحرارة المحيطة المتاحة: - 10 ~ 50oC درجة دليل على المياه: IP43.

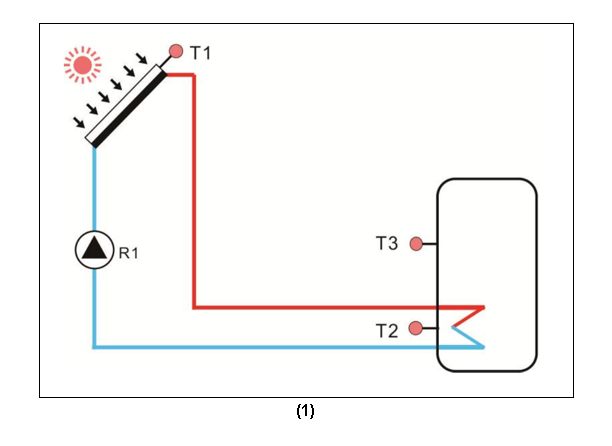

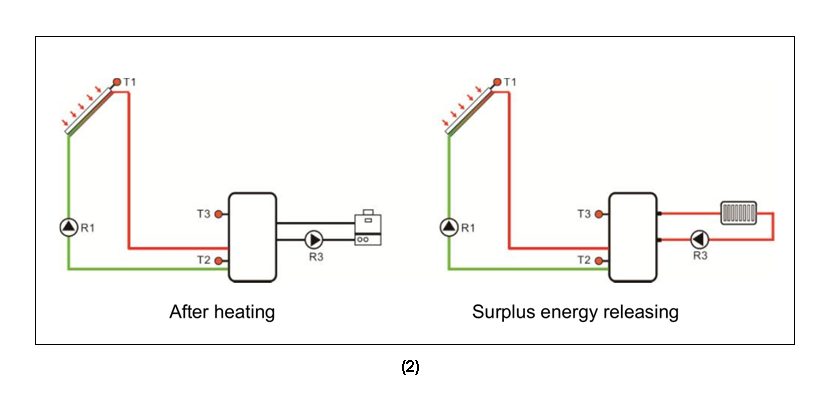

3.1 رسم تخطيطي SR208C

3.2 SR208C دليل التثبيت دليل ：

دليل تشغيل جهاز التحكم الذكي SR208C
