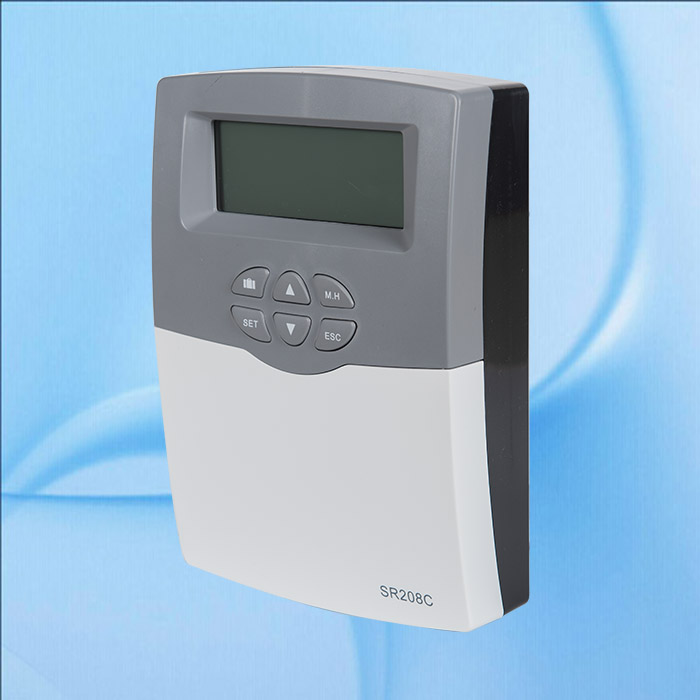

SR208C Solarcontroller für Split Solar-Durchlauferhitzer

1.1 Überblick

• SR208C wird in einem Split-Solar-Durchlauferhitzer verwendet.

• Intelligent gesteuert durch den neuesten Hochleistungs-Mikrocontroller von NXP.

• Alle Geräte verwenden Industriestandards für den Betrieb in kalten, hohen Temperaturen und feuchten Umgebungen, während sie einen Uhrchip für eine präzise Zeitsteuerung verwenden.

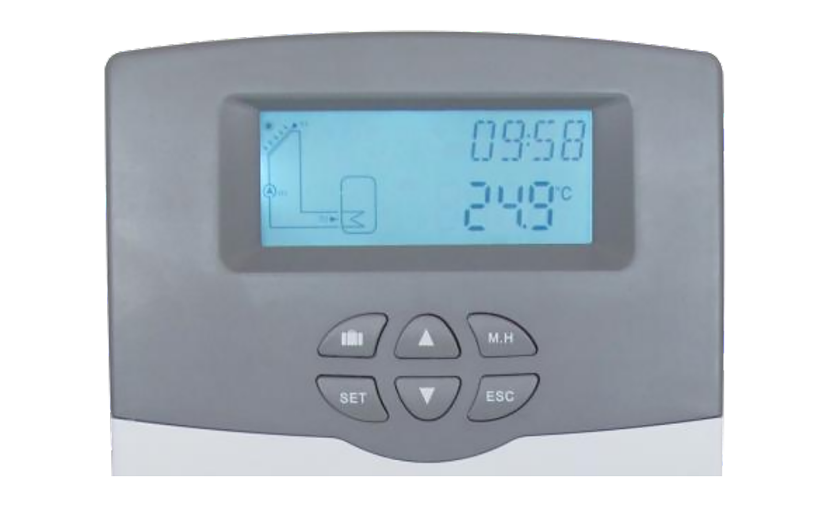

• Der Controller ist vom LCD-Typ, mit schönem Aussehen, stabiler und zuverlässiger Leistung, einfach zu installieren, als ideales Zubehörprodukt für Split-Solarwarmwasserbereiter.

1.2 Anwendungskapazität

• Max. Anzahl der Sammler: 1

• Max. Anzahl Lagertanks: 1

• Max. Anzahl der Relais: 2

• Max. Anzahl Sensoren: 3

• Max.Anzahl des Visualisierungsanwendungssystems: 1

1.3 Hauptfunktionen

• CLK-Zeiteinstellung
• AH Standheizung / Konstanttemperaturfunktion
• Laden Sie die Tankheizungseinstellung
• COL-Collector-Funktion
• PUMP-Steuermodus (hocheffiziente PUMP-Drehzahlregelung)
• COOL Kühlfunktion
• MAN manuelle Funktion
• BLPR-Blockierungsschutzfunktion
• OTDI-Hochtemperatur-Sterilisationsfunktion
• Umrechnung zwischen Celsius und Fahrenheit
• PIEPTON Summer-Alarmfunktion
• RET-Reset
• PASS Passworteinstellung
• Manuelle Heizung
• Urlaubsfunktion
• Schutzfunktion
• Schalten Sie den Speicherschutz aus
• Der Bildschirmschoner

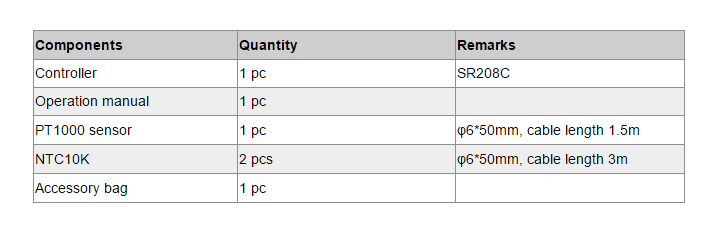

1.4 Lieferumfang

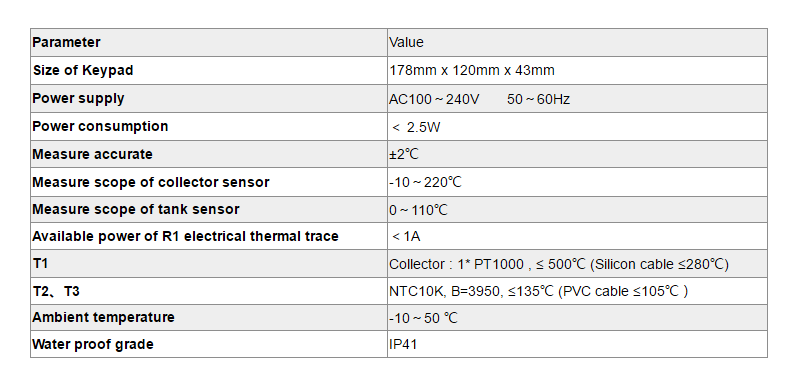

2.1 Technische Parameter

2.2 Optionales Zubehör

2.2.1 Elektromagnetisches Relais: SR802, kann elektrische Heizung von ≤4000W steuern.

Schützeinheit mit hoher Leistung: SR802 Wenn der Benutzer eine elektrische Heizung als Backup-Gerät wählt, empfehlen wir die Verwendung der Einheit SR802, die den Controller und die elektrische Heizung verbindet. Technische Daten von SR802 Dimension: 100mmx100mmx65mm. Stromversorgung: 180V ~ 264V / AC 50 / 60Hz. Geeignete Leistung: ≤ 4000W. Vorhandene Umgebungstemperatur: -10 ~ 50oC Wasserdichtigkeitsgrad: IP43.

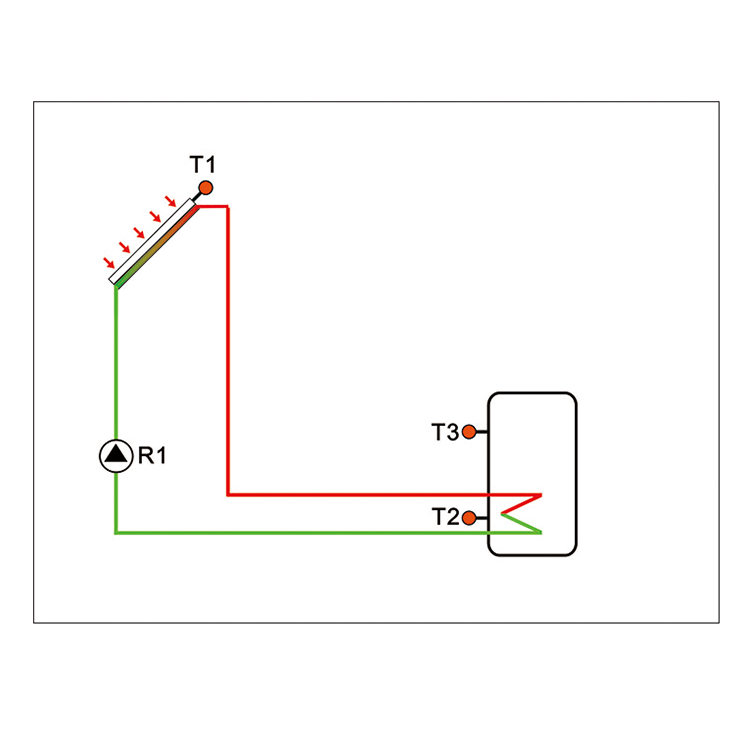

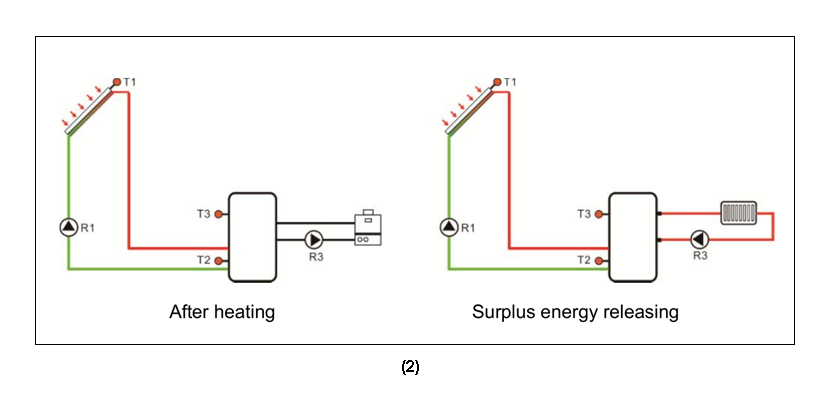

3.1 SR208C Installationsdiagramm

3.2 SR208C Installationsanleitung herunterladen:

Bedienungsanleitung des intelligenten Controllers SR208C
