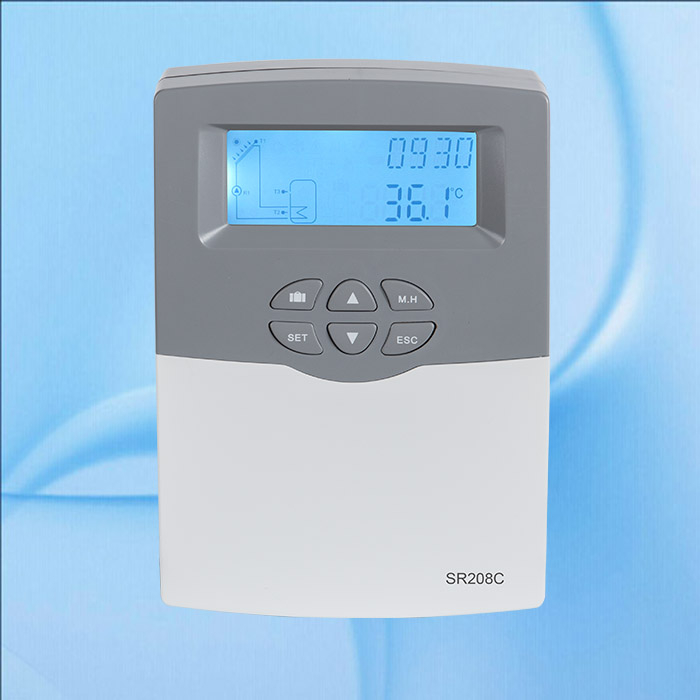

Contrôleurs solaires SR208C pour chauffe-eau solaire sous pression fractionné

1.1 Aperçu

• Le SR208C est utilisé dans un système de chauffe-eau solaire sous pression divisé.

• Contrôlé intelligemment par le dernier microcontrôleur hautes performances de NXP.

• Tous les appareils utilisent des normes industrielles pour fonctionner dans des environnements froids, élevés en température et humides, tout en utilisant une puce d'horloge pour un contrôle de synchronisation précis.

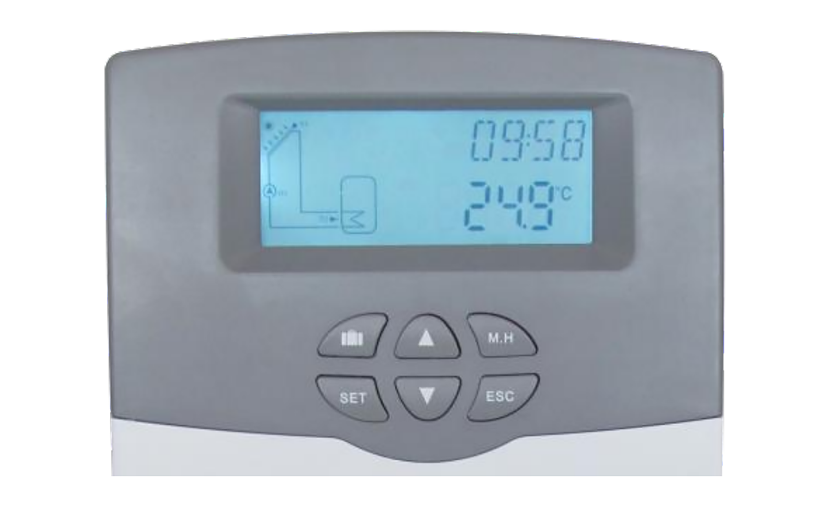

• Le contrôleur est de type LCD, au bel aspect, aux performances stables et fiables, facile à installer, en tant qu’accessoire idéal pour le chauffe-eau solaire à pression séparée.

1.2 Capacité des applications

• Nombre de collectionneurs: 1

• Nombre maximal de réservoirs de stockage: 1

• Nombre maximum de relais: 2

• Nombre maximum de capteurs: 3

• Nombre maximal de système d'application de visualisation: 1

1.3 Fonctions principales

• Réglage de l'heure CLK
• AH fonction chauffage auxiliaire / température constante
• LOAD réglage du chauffage du réservoir
• Fonction collecteur COL
• Mode de contrôle de la pompe (contrôle de la vitesse de la pompe haute efficacité)
• Fonction de refroidissement COOL
• Fonction manuelle MAN
• Fonction de protection bloquante BLPR
• Fonction de stérilisation haute température OTDI
• Conversion UNIT entre Celsius et Fahrenheit
• Fonction d'alarme de bip de bip sonore
• RET reset
• Passation du mot de passe
• M.H chauffage manuel
• Fonction de vacances
• Fonction de protection
• Protection de la mémoire hors tension
• L'économiseur d'écran

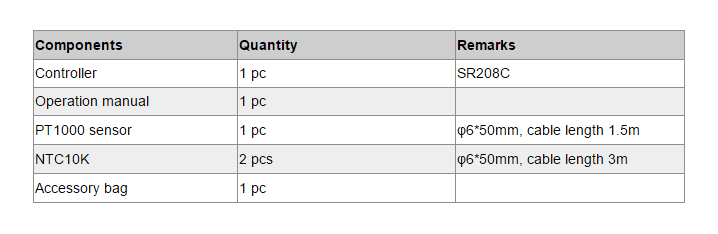

1.4 Volume de livraison

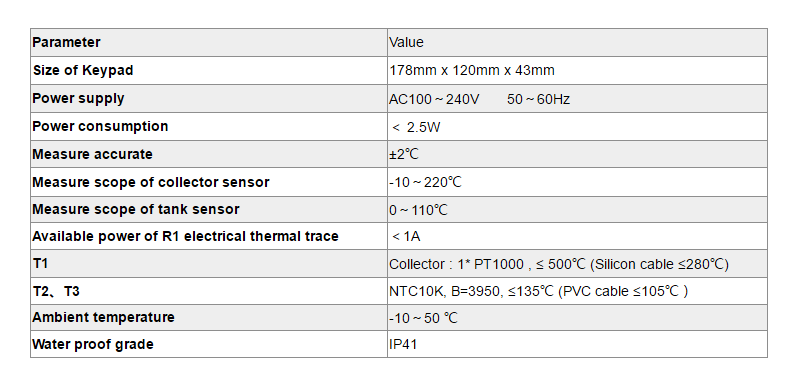

2.1 Paramètres techniques

2.2 Accessoires optionnels

2.2.1 Relais électromagnétique: SR802, peut contrôler le chauffage électrique de ≤4000W.

Unité de contacteur de forte puissance: SR802 Lorsque l'utilisateur sélectionne un élément chauffant électrique en tant que dispositif de secours, nous recommandons d'utiliser l'unité de contrôle SR802 pour connecter le contrôleur et l'élément chauffant électrique. Données techniques du SR802 Dimension: 100mmx100mmx65mm. Alimentation: 180V ~ 264V / AC 50 / 60Hz. Puissance appropriée: ≤ 4000W. Température ambiante disponible: -10 ~ 50oC. Catégorie d'étanchéité à l'eau: IP43.

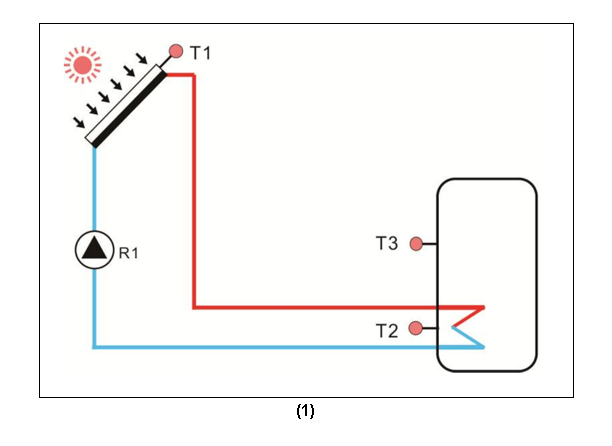

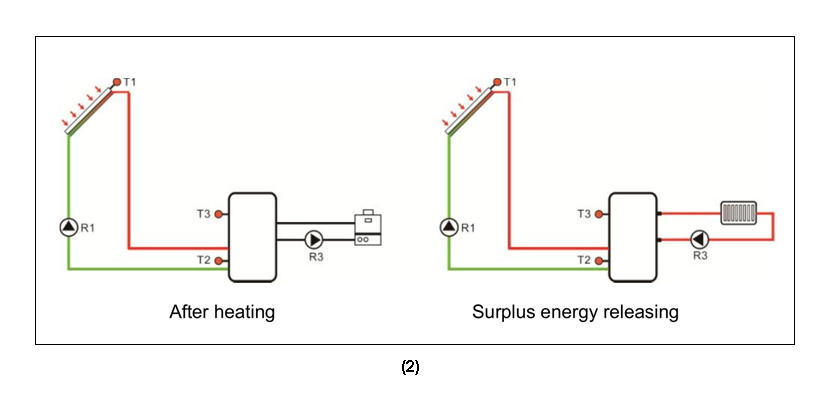

3.1 Schéma d'installation du SR208C

3.2 Téléchargement du manuel d'installation du SR208C:

Manuel d'utilisation du contrôleur intelligent SR208C
