Солнечные контроллеры SR208C для солнечного водонагревателя под давлением

1.1 Обзор

• SR208C используется в сплит-системе солнечного водонагревателя под давлением.

• Интеллектуальное управление с помощью новейшего высокопроизводительного микроконтроллера от NXP.

• Все устройства используют промышленные стандарты для работы в холодных, высокотемпературных и влажных средах, в то время как для точного контроля времени используется микросхема синхронизации.

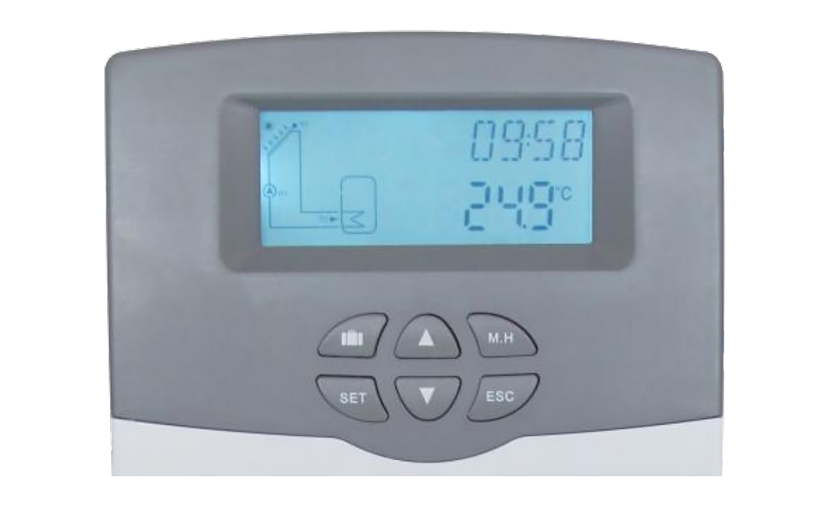

• Контроллер жидкокристаллического типа с красивым внешним видом, стабильной и надежной работой, простой в установке, как наиболее идеальный аксессуар для солнечного водонагревателя с раздельным давлением.

1.2 Объем приложений

• Максимальное количество коллекторов: 1

• Максимальное количество резервуаров: 1

• Максимальное количество реле: 2

• Максимальное количество датчиков: 3

• Макс.номер визуализации прикладной системы: 1

1.3 Основные функции

• Установка времени CLK
• AH вспомогательный обогрев / функция постоянной температуры
• НАГРУЗКА бака для подогрева
• Коллекторная функция COL
• Режим управления НАСОСОМ (высокоэффективное управление скоростью НАСОСА)
• Функция охлаждения
• MAN ручная функция
• BLPR блокирующая функция защиты
• Функция высокотемпературной стерилизации OTDI
• UNIT преобразование между градусами Цельсия и Фаренгейта
• Звуковая сигнализация неисправности зуммера
• RET сброс
• Установка пароля PASS
• M.H ручное отопление
• Праздничная функция
• Функция защиты
• Отключить защиту памяти
• Хранитель экрана

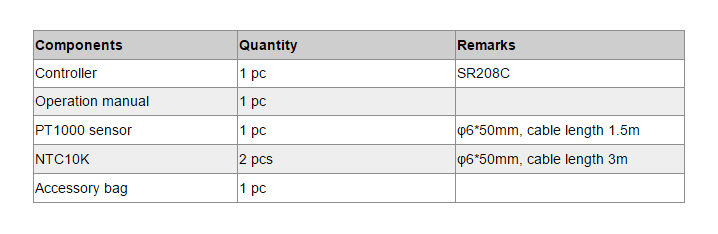

1.4 Объем поставки

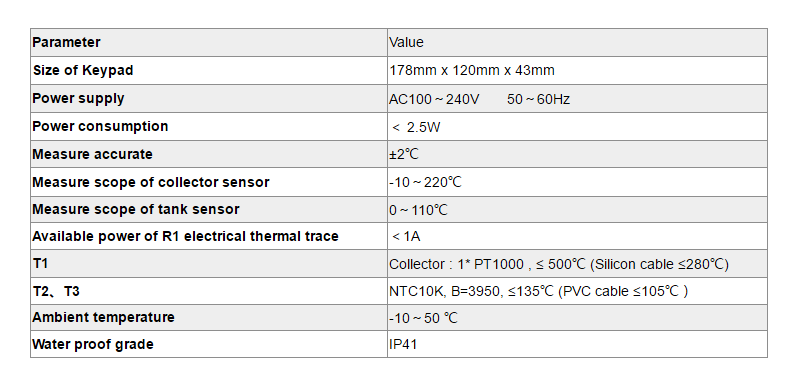

2.1 Технические параметры

2.2 Дополнительные аксессуары

2.2.1 Электромагнитное реле: SR802, может управлять электрическим нагревом ≤4000 Вт.

Контакторный блок высокой мощности: SR802 Когда пользователь выбирает электрический нагреватель в качестве резервного устройства, мы рекомендуем использовать блок SR802, соединяющий контроллер и электрический нагреватель. Технические данные SR802 Размеры: 100ммx100ммx65мм. Электропитание: 180 В ~ 264 В / AC 50/60 Гц. Подходящая мощность: ≤ 4000 Вт. Доступная температура окружающей среды: -10 ~ 50oC. Класс водонепроницаемости: IP43.

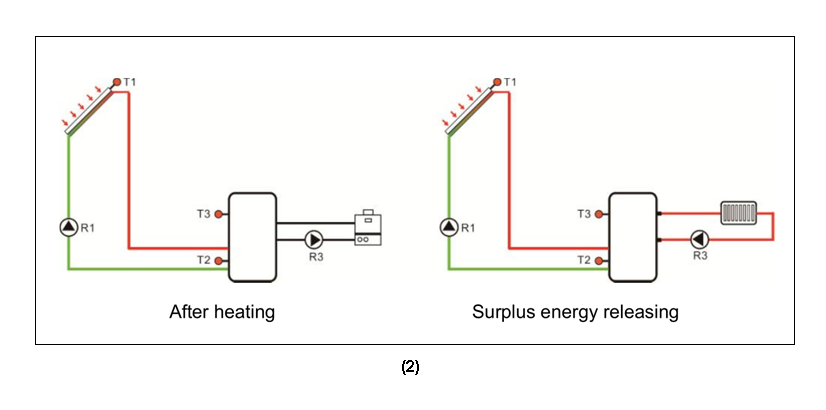

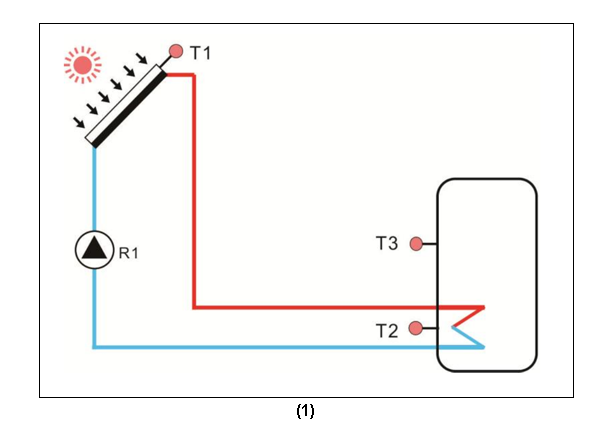

3.1 SR208C Схема установки

3.2 SR208C Руководство по установке скачать:

Руководство по эксплуатации интеллектуального контроллера SR208C
