Calentador de agua solar presurizado dividido SFBS

1.1 Visión general

• El sistema SFBS se utiliza principalmente para el suministro central de agua caliente sanitaria y el suministro de agua caliente para edificios comerciales.

• Dependiendo de las diferentes capacidades del tanque de agua, SFBS incluye principalmente 9 modelos de uso común, 150L, ​​200L, 250L, 300L, 400L, 500L, 600L, 800L y 1000L para diferentes solicitudes de agua.

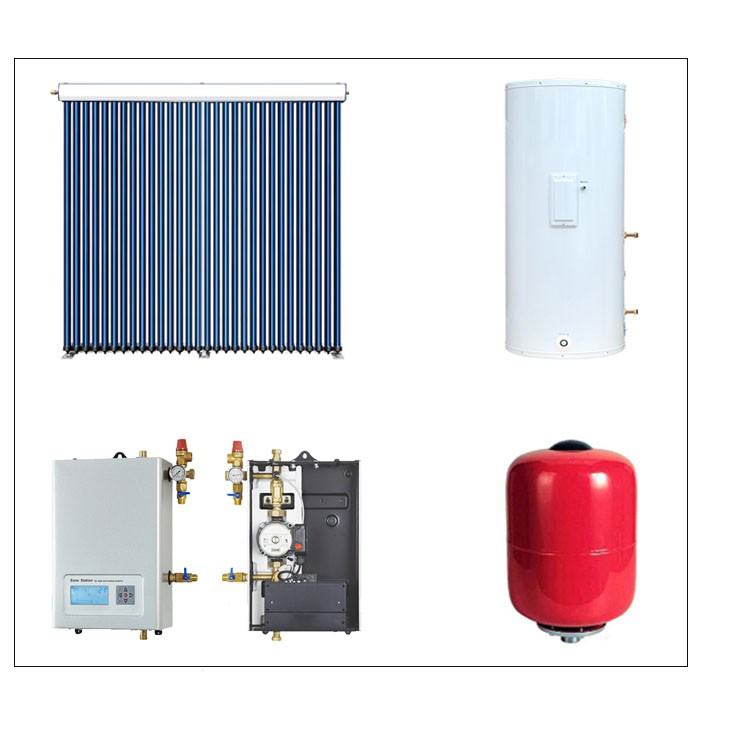

1.2 Estructura

SFBS se compone principalmente detanques de almacenamiento de agua caliente,colectores solares,estaciones de trabajo(controladoresybombas de circulación),tanques de expansión,válvulas de llenado,válvulas de ventilación,conexión de montaje de férula de colector solarymanguera solar preaislada.

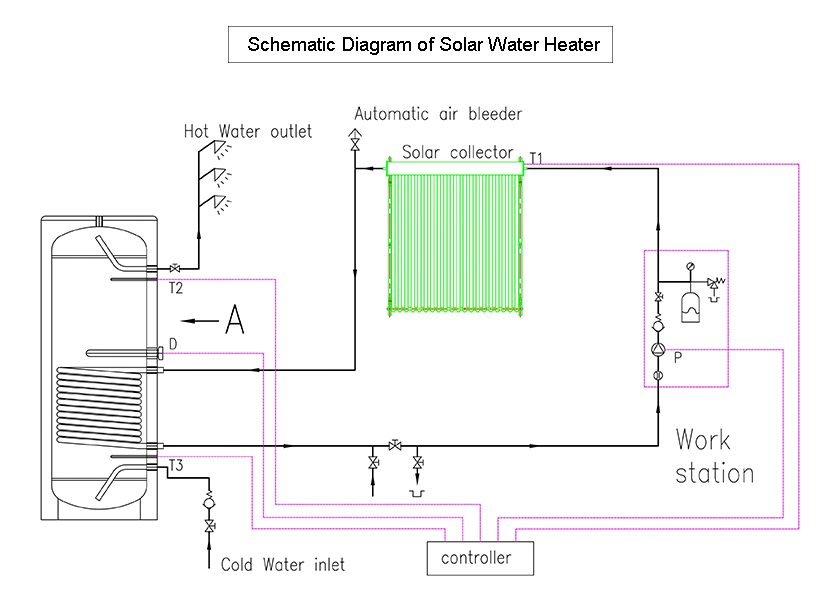

1.3 Principio de funcionamiento

SFBS es un sistema de calentamiento solar dividido de circulación pasiva. El colector de tubería de calor absorbe energía térmica durante el día, y las bombas de circulación funcionan bajo control de diferencia de temperatura. Al mismo tiempo, el fluido de trabajo se calienta rápidamente cuando pasa por el colector, luego transfiere energía térmica al tanque de agua o al intercambiador de calor.

2.1 Características

• El sistema de calefacción solar presurizado dividido tiene un diseño de integración arquitectónica.

• El colector de tubería de calor solar, de alta eficiencia térmica, proporciona agua caliente a temperatura media y alta, adecuado para su uso en diversos entornos, como baja temperatura, gran altitud y áreas calientes.

• El tanque de agua a presión dividida puede funcionar junto con equipos de agua caliente como calentadores de gas, calderas, calentadores eléctricos, bombas de calor, etc.

• El diseño inteligente del ciclo de diferencia de temperatura reduce efectivamente el consumo de energía.

• El recipiente de expansión, la válvula PT, el intercambiador de calor (bobina de cobre), protegen eficazmente el sistema de forma segura y estable, y extienden la vida útil.

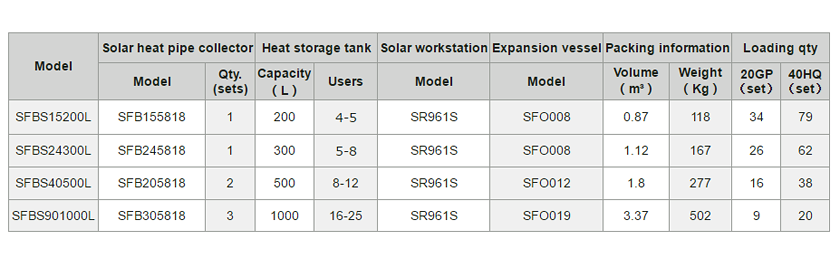

2.2 Specificaciones

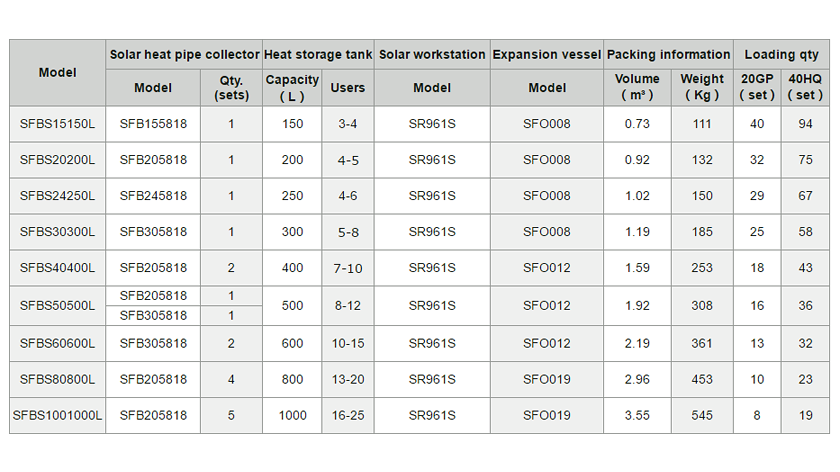

2.2.1 Sistema estándar

2.2.2Sistema para regiones frías

2.2.3 Sistema para regiones calientes

2.3Accesorios Opcionales

Conexión de montaje de férula Tubería de conexión.

Válvula de ventilación Excluya el aire dentro de la tubería de circulación.

Válvula de filtro Prevenir cualquier bloqueo en la tubería.

Válvula de llenado para estación de bombeo Agregue fluido de trabajo en la tubería.

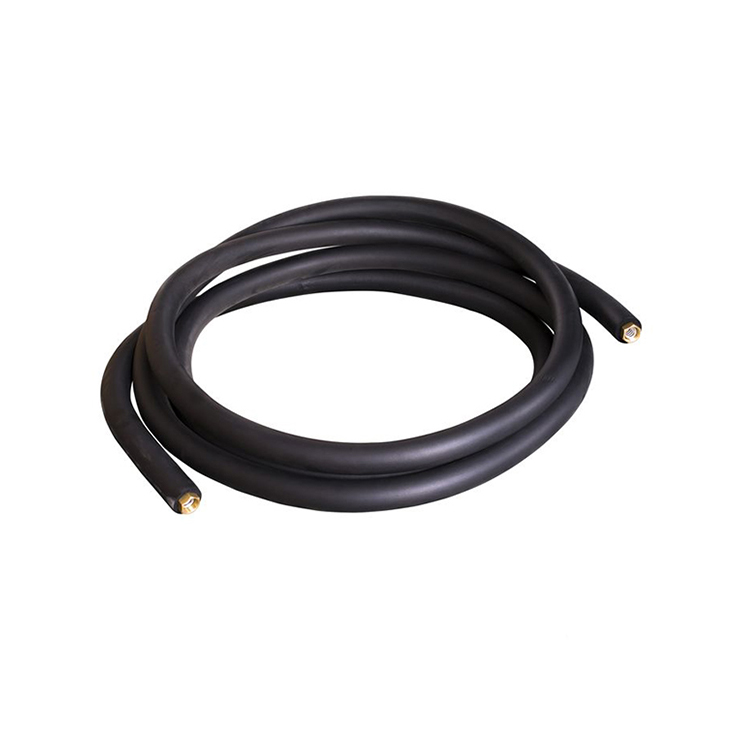

Manguera solar preaislada Tubo para conexión.

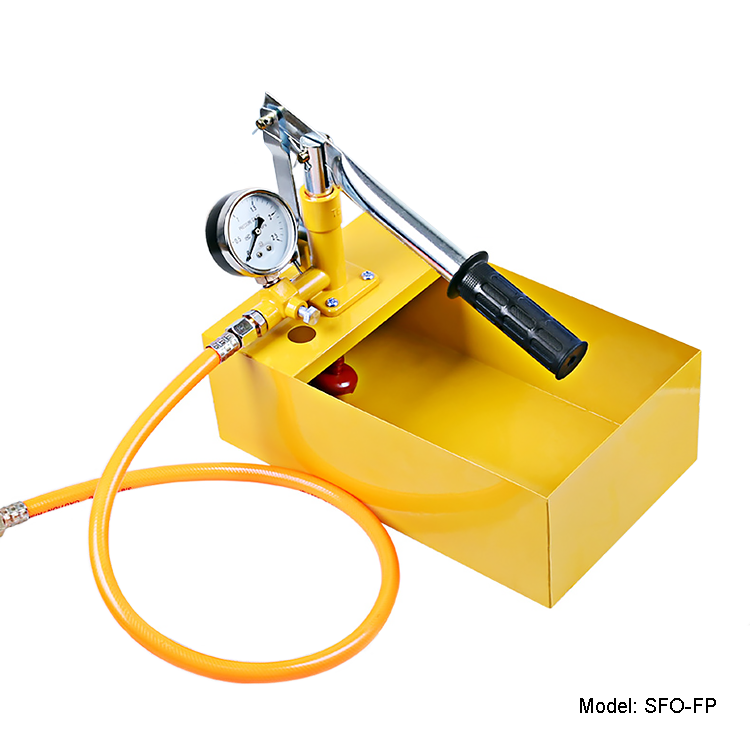

Bomba de llenado La bomba ayuda a agregar fluido de trabajo a la tubería.

Calefacción eléctrica Calefacción eléctrica como potencia auxiliar para respaldo.

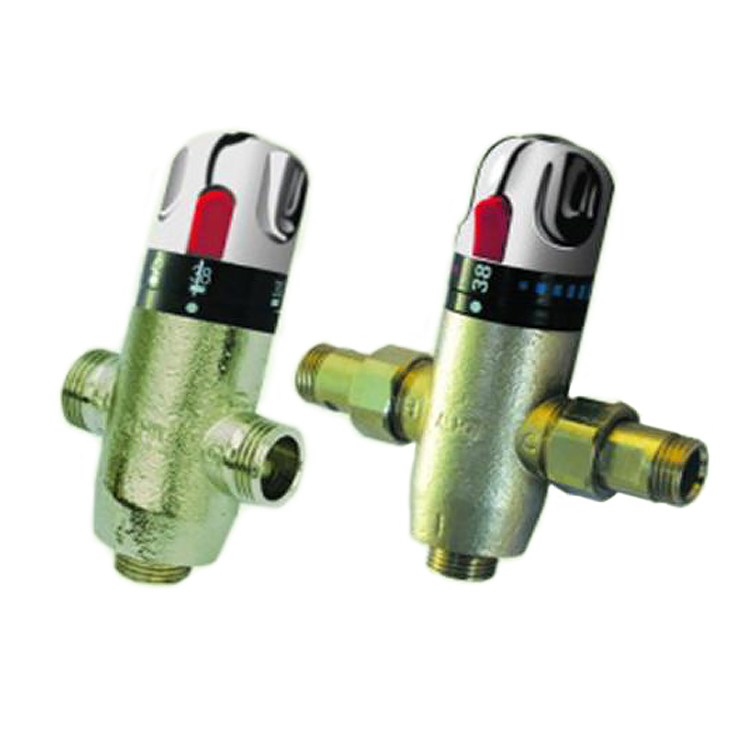

Válvula termostática mixta Controle automáticamente la temperatura de salida de acuerdo con la configuración.

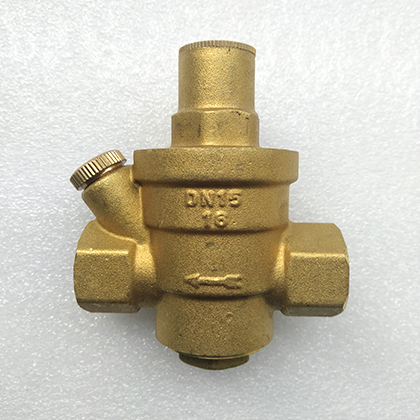

Válvula reguladora de presión de agua Regula y estabiliza la presión.

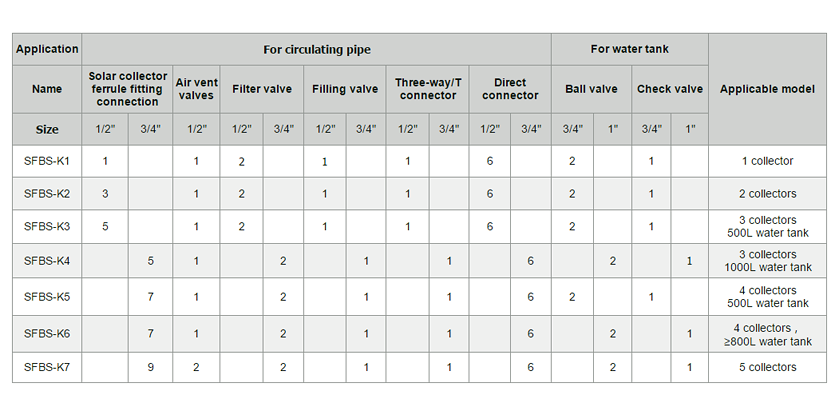

2.4 kits de accesorios

3.1 Instalación

• Los colectores solares se pueden instalar en el suelo, en los techos planos o en los techos inclinados donde haya luz solar eficiente. El soporte debe conectarse de forma fija con estas bases.

• El tanque de agua se coloca en el suelo, preferiblemente en interiores.

• La estación de trabajo solar es mejor para montarse en una pared cerca del tanque de agua.
• La tubería de circulación está conectada por una tubería de metal como una tubería de cobre o fuelles de acero inoxidable, y preste atención, se evita la tubería PPR.
  Consulte aquí los métodos y pasos de instalación:

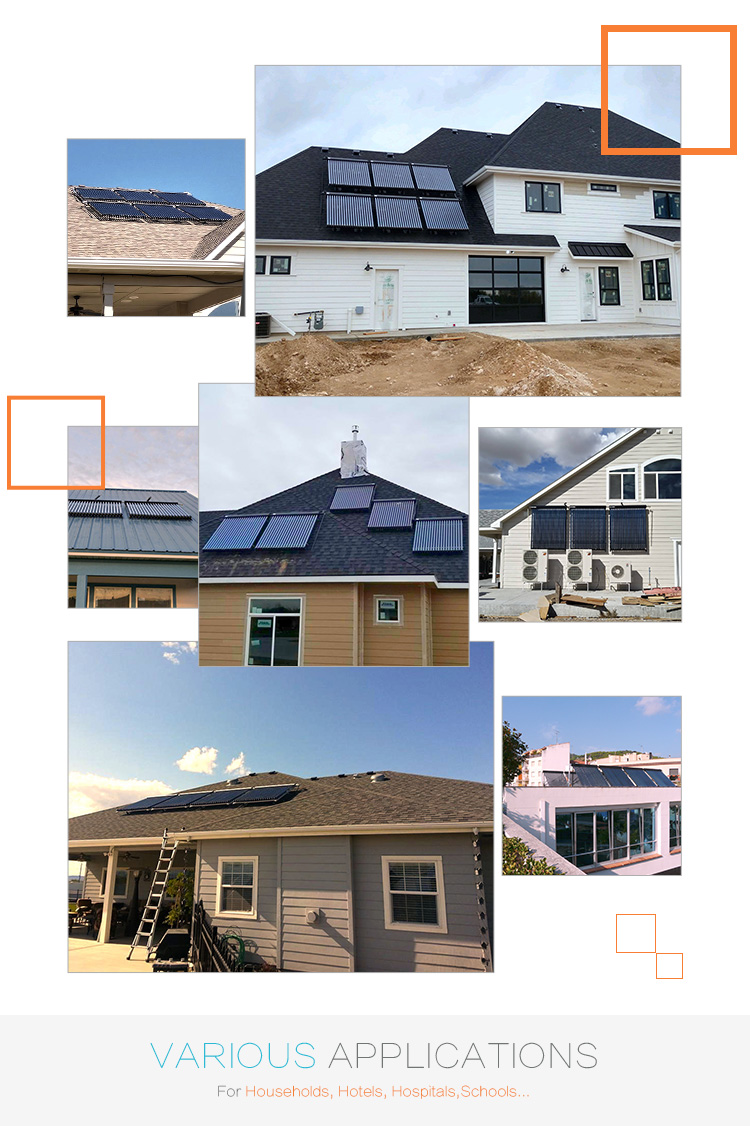

3.2 Casos

• El primer girasol ha pasado la certificación ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Watermark y otros sistemas de gestión de calidad y certificación de instituciones de prueba de productos.
• Colector solar: 5 años.
• Tanque de agua: 3 años

• El calentador solar de agua está embalado en cartón, y el cartón está equipado con espuma anti-presión. El transporte de carga a granel se embala en cajas de madera contrachapada.
• El diseño del paquete se puede apilar y almacenar, pero la capa base debe ser plana y estresada de manera uniforme. El nivel máximo de apilamiento del tubo colector de calor al vacío solar es de 17 capas.
