SFBS انقسام سخان المياه بالطاقة الشمسية المضغوط

SFBS هو نظام تسخين شمسي مضغوط مقسم. يمتص جامع الأنابيب الحرارية الطاقة الحرارية خلال النهار ، وتعمل المضخات الدورية تحت التحكم في فرق درجة الحرارة. في الوقت نفسه ، يتم تسخين سائل العمل بسرعة عند المرور من خلال الطي المركزي ، ثم ينقل الطاقة الحرارية إلى خزان الماء أو المبادل الحراري.
  • SFBS
  • 150 لتر ، 200 لتر ، 250 لتر ، 300 لتر ، 400 لتر ، 500 لتر ، 600 لتر ، 800 لتر ، 1000 لتر
  • أنبوب حراري ، ستانلس ستيل ، بولي يوريثين
  • استخدام الطاقة الشمسية لصنع الماء الساخن
  • دورة سلبية ، نظام انقسام مضغوط
  • 3 سنوات
الكمية:

1. وصف المنتج

1.1 نظرة عامة

  • يستخدم نظام SFBS بشكل رئيسي للإمداد المركزي بالماء الساخن المحلي وإمدادات الماء الساخن للمباني التجارية.
  • اعتمادًا على السعات المختلفة لخزان المياه ، يتضمن SFBS بشكل أساسي 9 نماذج مستخدمة شائعة ، 150 لتر ، 200 لتر ، 250 لتر ، 300 لتر ، 400 لتر ، 500 لتر ، 600 لتر ، 800 لتر و 1000 لتر لطلبات المياه المختلفة.

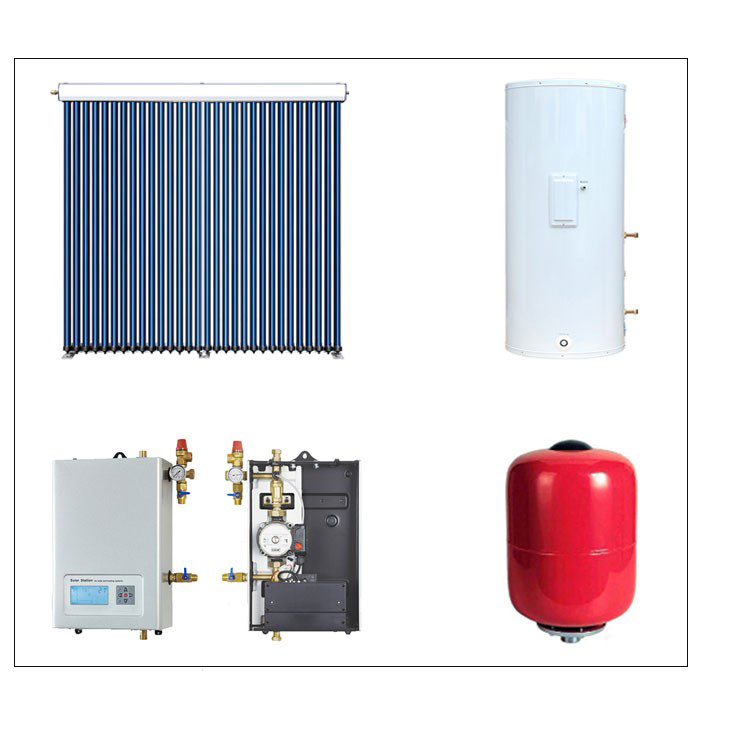

1.2 بناء

يتكون SFBS بشكل رئيسي منصهاريج تخزين المياه الساخنة,تجميع الطاقة الشمسية,محطات العمل(تحكمومضخات تداول) ،خزانات التوسع,ملء الصمامات,صمامات تنفيس الهواء,اتصال تركيب الطويق جامع الشمسيةوخرطوم شمسي معزول مسبقًا.


SFBS 详情 页 1.2 结构 带 框

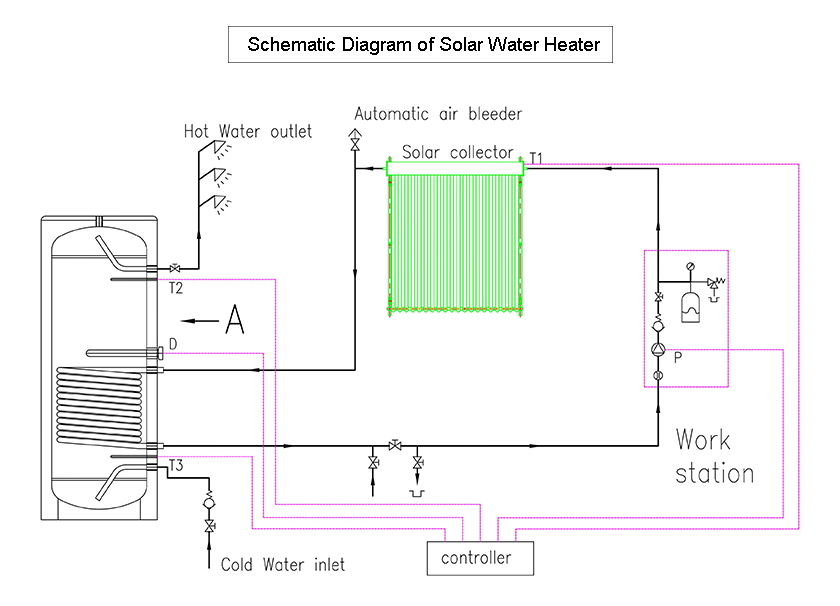

1.3 مبدأ العمل

SFBS هو نظام تسخين شمسي مجزأ سلبي. يمتص جامع الأنابيب الحرارية الطاقة الحرارية خلال النهار ، وتعمل المضخات الدورية تحت التحكم في فرق درجة الحرارة. في نفس الوقت ، يتم تسخين سائل العمل بسرعة عند المرور عبر المنوع ، ثم ينقل الطاقة الحرارية إلى خزان الماء أو المبادل الحراري.



SFBS 详情 页 1.3 原理


2. الميزات والمواصفات

2.1 الميزات

  • يحتوي نظام التسخين بالطاقة الشمسية المضغوط المقسم على تصميم تكامل معماري.

  • يوفر جامع الأنابيب الحرارية الشمسية ، والكفاءة الحرارية العالية ، ماءًا ساخنًا بدرجة حرارة متوسطة وعالية ، ومناسب للاستخدام في بيئات مختلفة مثل درجات الحرارة المنخفضة والارتفاعات العالية والمناطق الساخنة.

  • يمكن لخزان الماء المضغوط المقسم أن يعمل مع معدات الماء الساخن مثل سخان الغاز ، المرجل ، السخان الكهربائي ، المضخة الحرارية إلخ.

  • يقلل التصميم الذكي لدورة اختلاف درجة الحرارة بشكل فعال من استهلاك الطاقة.

  • وعاء التمدد ، صمام PT ، مبادل حراري (ملف نحاسي) ، يحمي النظام بشكل فعال بأمان وثبات ، ويطيل عمر الخدمة.


    2.2 ثانيةالمواصفات

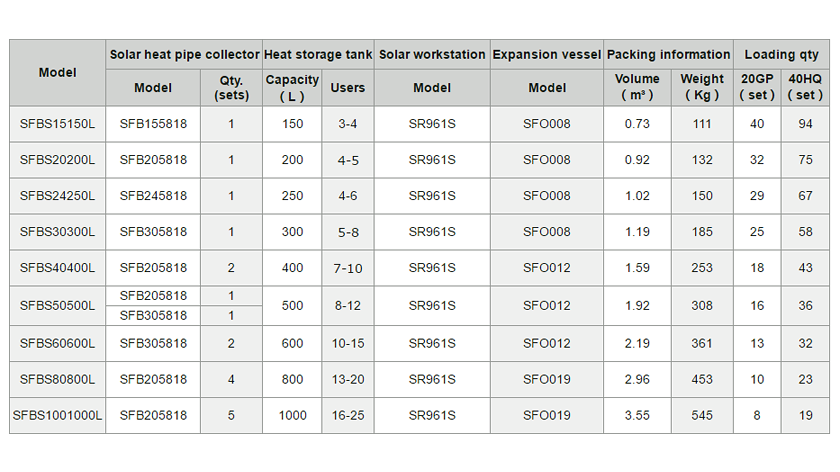

    2.2.1 النظام القياسي

    SFBS 详情 页 2.2 规格 1

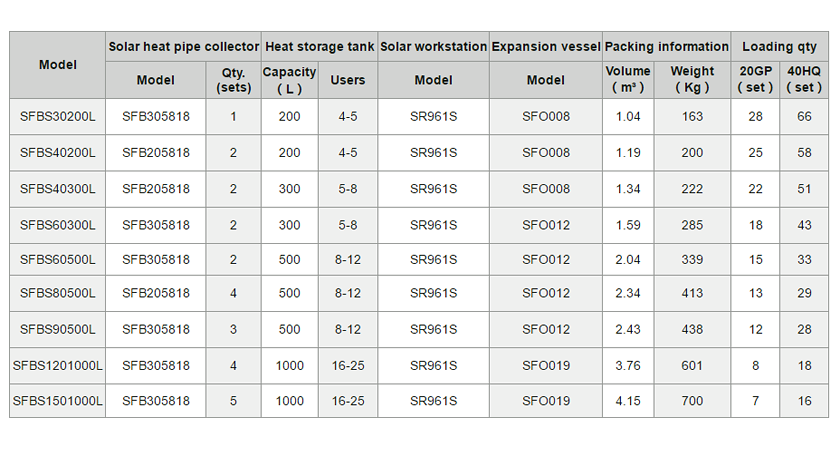

    2.2.2نظام للمناطق الباردة

    SFBS 详情 页 2.2 规格 2

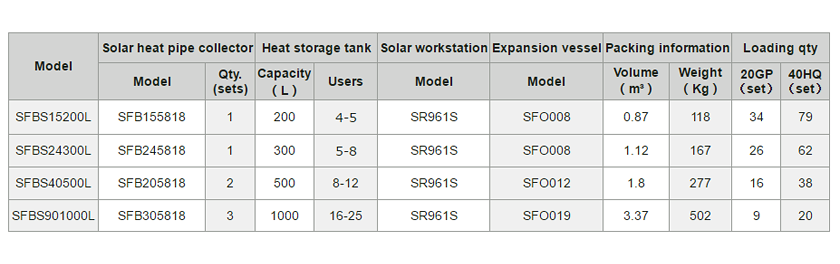

    2.2.3 نظام المناطق الساخنة

    SFBS 详情 页 2.2 规格 3

    2.3الملحقات الاختيارية

    连接 器

    اتصال تركيب الطويق

    ربط خط الأنابيب.

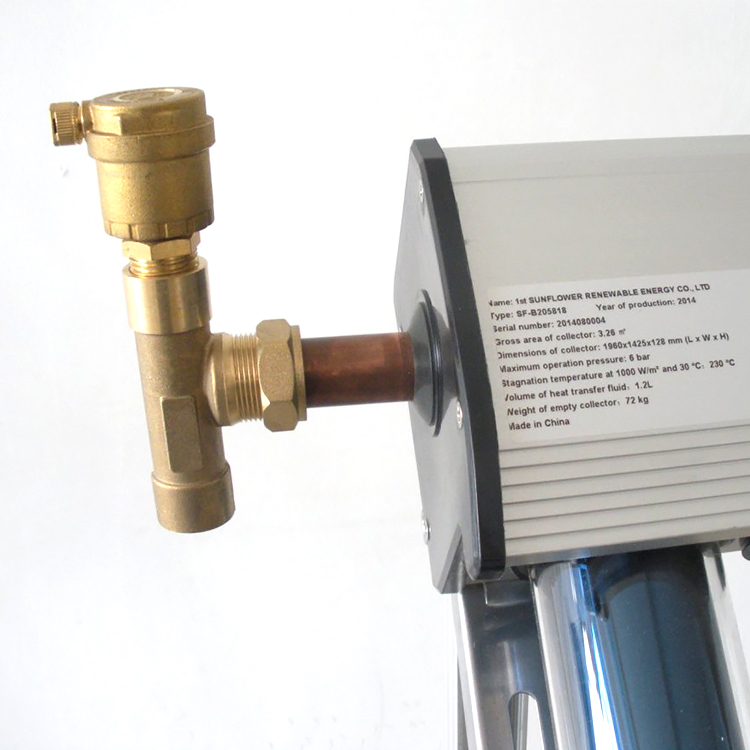

    صمامات تنفيس الهواء الأوتوماتيكية -3

    صمام تنفيس الهواء

    استبعاد الهواء داخل خط أنابيب التدوير.

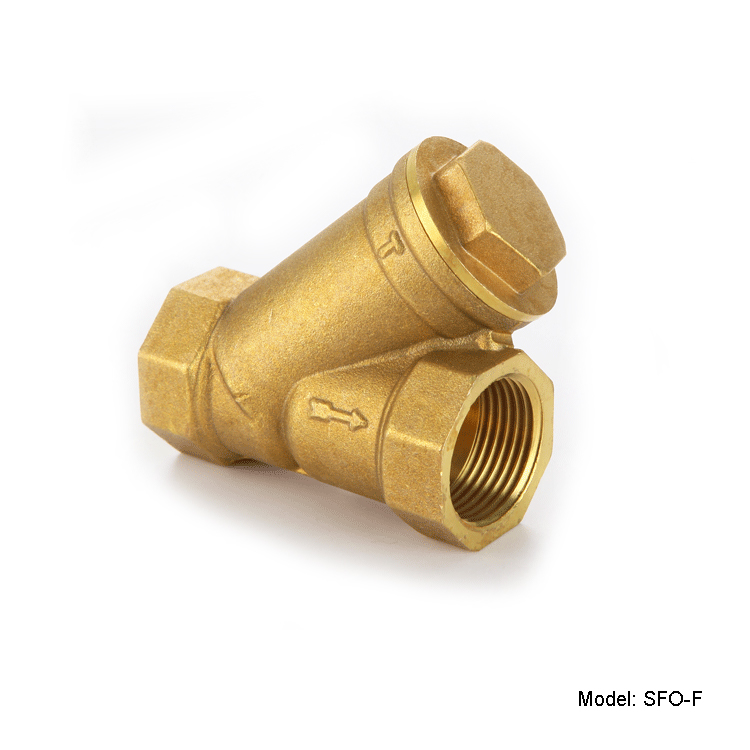

    صمام الفلتر -1

    صمام التصفية

    منع أي انسداد في خط الأنابيب.

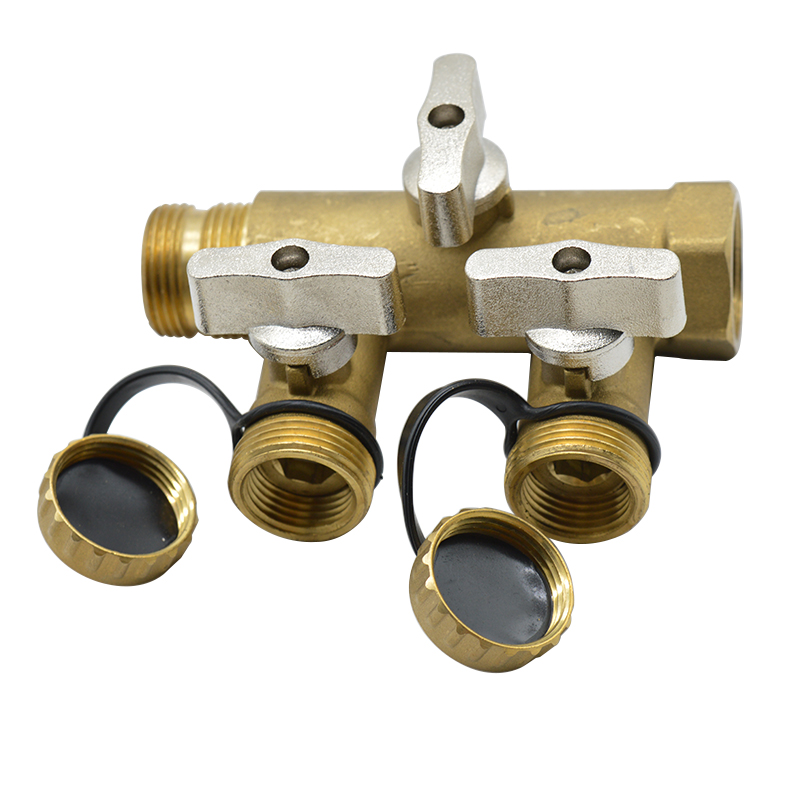

    SFO-FV20_

    صمام تعبئة لمحطة الضخ

    أضف سائل العمل إلى خط الأنابيب.

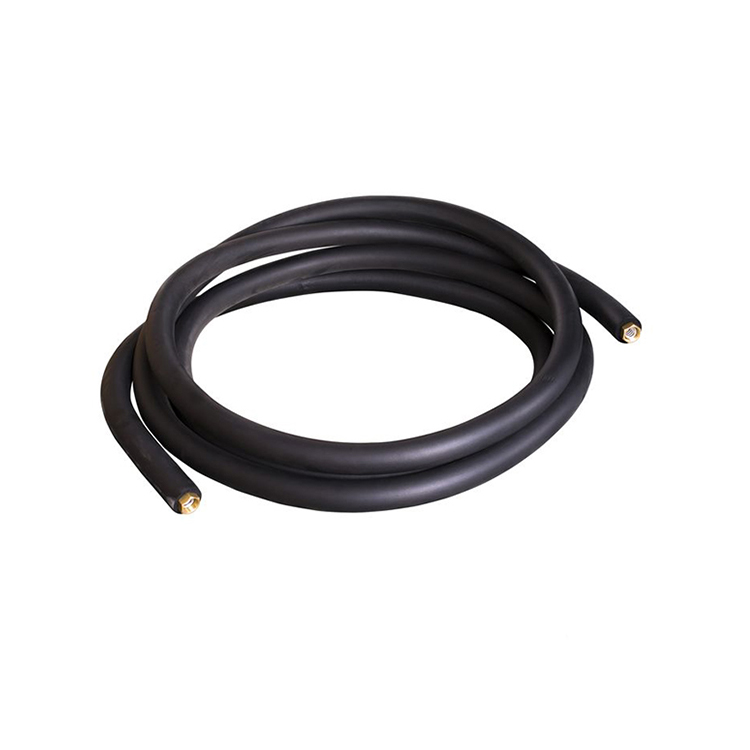

    خرطوم شمسي معزول مسبقًا -2

    خرطوم شمسي معزول مسبقًا

    أنبوب للتوصيل.

    مضخة تعبئة - 1

    مضخة تعبئة

    تساعد المضخة على إضافة سائل العمل إلى خط الأنابيب.
    电 加热 主 图 3

    تدفئة كهربائية

    التدفئة الكهربائية كقوة مساعدة للنسخ الاحتياطي.

    恒温 阀主 图 1 无 型号

    صمام ثرموستاتي مختلط

    التحكم تلقائيًا في درجة حرارة المخرج وفقًا للإعداد.

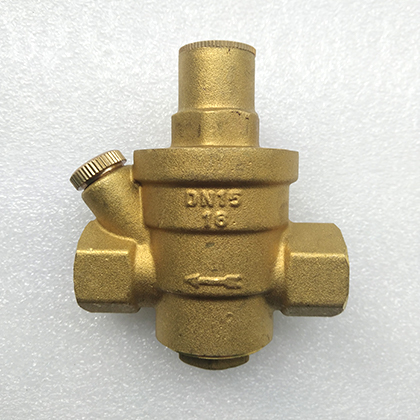

    减压阀 420

    صمام منظم ضغط المياه

    تنظيم واستقرار الضغط.

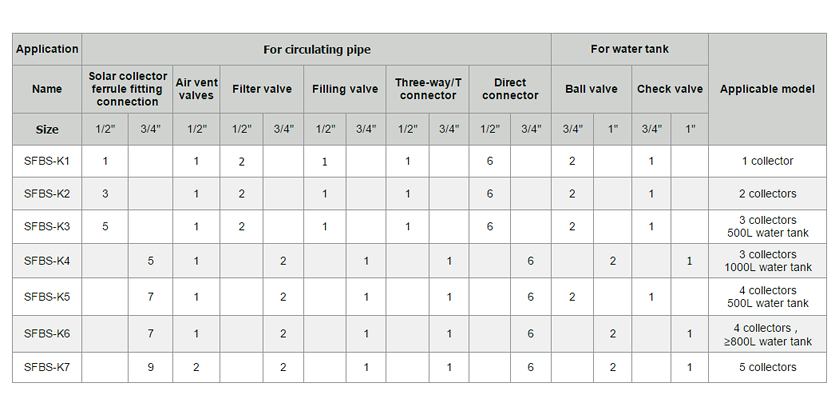

    2.4 مجموعات التجهيزات

    SFBS 详情 页 2.4 规格


    3. تثبيت المنتج وحالات

    3.1 التثبيت

    • يمكن تركيب مجمعات الطاقة الشمسية على الأرض ، على الأسطح المستوية أو الأسطح المائلة حيث تتمتع بأشعة الشمس الفعالة ، ويجب توصيل الحامل بشكل ثابت بهذه القواعد.

    • يوضع خزان المياه على الأرض ، ويفضل أن يكون في الداخل.

    • من الأفضل تركيب محطة العمل الشمسية على حائط قريب من خزان المياه.
    • يتم توصيل الأنابيب المتداولة بواسطة الأنابيب المعدنية مثل أنابيب النحاس أو منفاخ الفولاذ المقاوم للصدأ ، ويرجى الانتباه ، يتم تجنب أنبوب PPR.
      يرجى التحقق هنا من طرق التثبيت والخطوات:

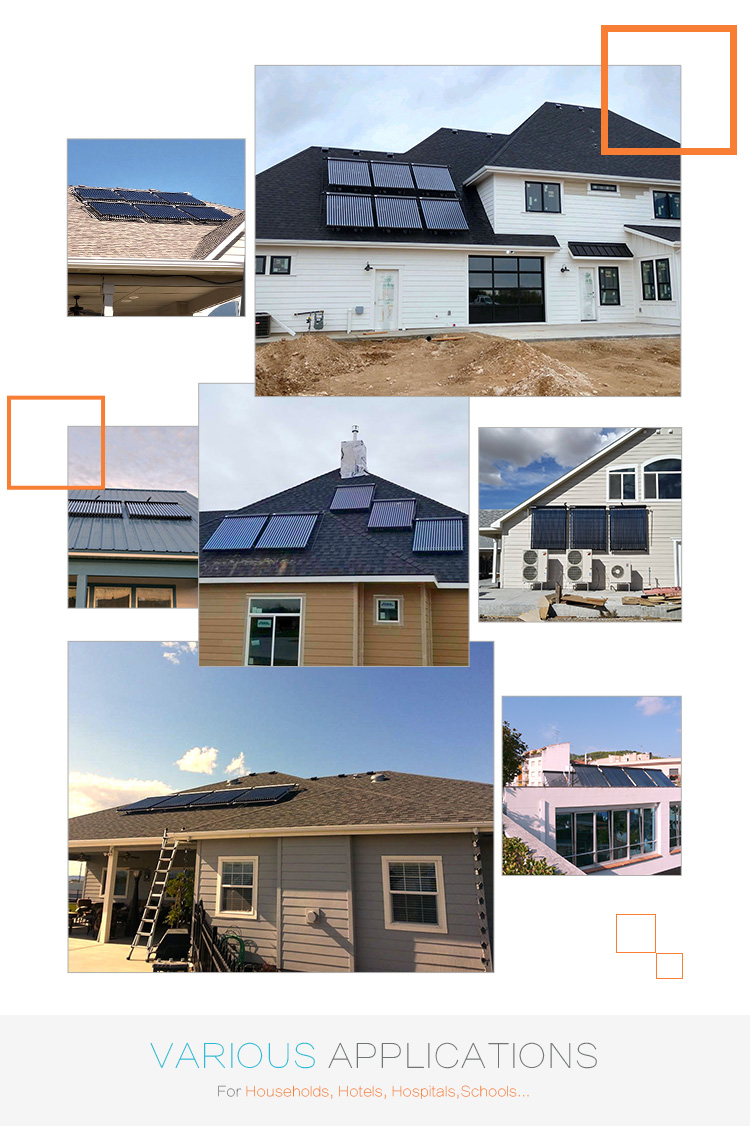

    3.2 الحالات

    SFBS 详情 页 3.2 规格

    4. الضمان والشهادة

    • اجتاز عباد الشمس الأول ISO9000 ، CE ، Solarkeymark ، SRCC ، BV ، SGS ، Watermark وأنظمة إدارة الجودة الأخرى وشهادات مؤسسات اختبار المنتجات.
    • جامع الطاقة الشمسية: 5 سنوات
    • خزان المياه: 3 سنوات


    5. التغليف والنقل

    • سخان الماء الشمسي معبأ في كرتون ، والكرتون مجهز برغوة مقاومة للضغط. معبأة نقل البضائع السائبة في صناديق الخشب الرقائقي.
    • يمكن تكديس تصميم العبوة وتخزينه ، ولكن يجب أن تكون الطبقة الأساسية مسطحة ومجهدة بشكل متساوٍ ، ويبلغ الحد الأقصى لمستوى التراص لأنبوب تجميع الحرارة الشمسية 17 طبقة.
