Chauffe-eau solaire sous pression SFBS Split

1.1 Aperçu

• Le système SFBS est principalement utilisé pour l'alimentation centrale en eau chaude sanitaire et en eau chaude pour les bâtiments commerciaux.

• Selon les différentes capacités du réservoir d'eau, SFBS comprend principalement 9 modèles couramment utilisés, 150L, ​​200L, 250L, 300L, 400L, 500L, 600L, 800L et 1000L pour différentes demandes d'eau.

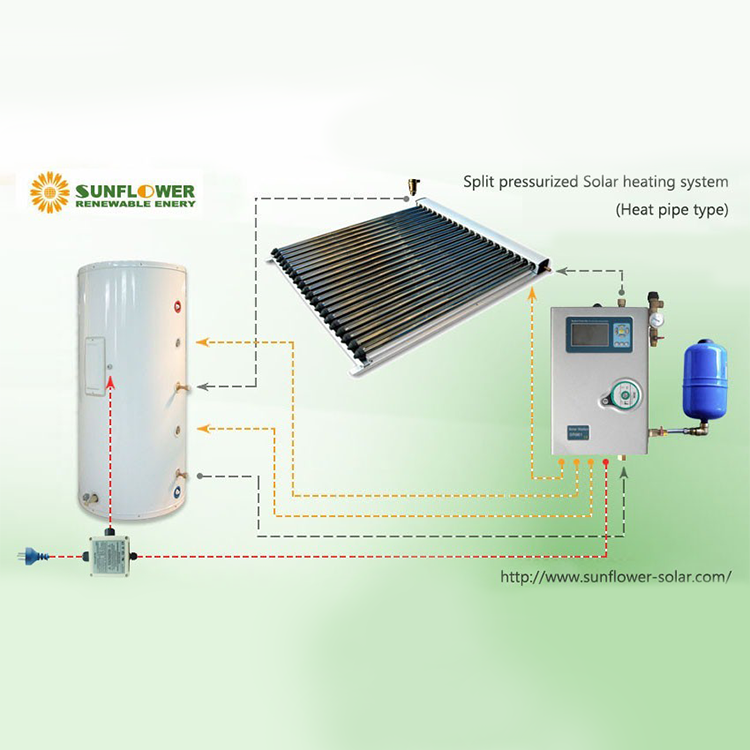

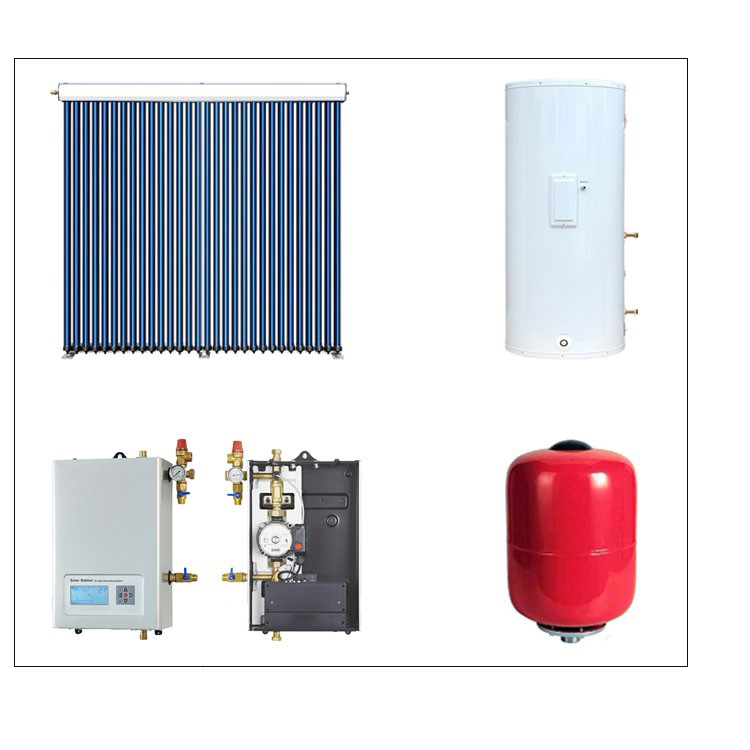

1.2 Structure

SFBS est principalement composé deréservoirs de stockage d'eau chaude,capteurs solaires,postes de travail(contrôleursetpompes de circulation),réservoirs d'expansion,vannes de remplissage,soupapes de purge d'air,raccord de ferrule de capteur solaireettuyau solaire pré-isolé.

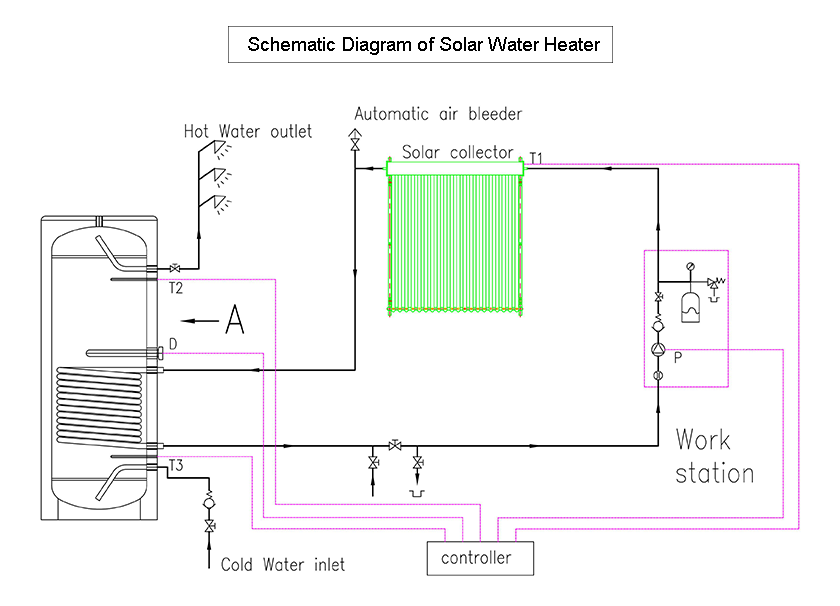

1.3 Principe de fonctionnement

SFBS est un système de chauffage solaire passif à circulation passive. Le collecteur de caloduc absorbe l'énergie thermique pendant la journée et les pompes de circulation fonctionnent sous contrôle de la différence de température. Dans le même temps, le fluide de travail est chauffé rapidement lors du passage dans le collecteur, puis transfère l'énergie thermique au réservoir d'eau ou à l'échangeur de chaleur.

2.1 Caractéristiques

• Le système de chauffage solaire sous pression divisé a une conception d'intégration architecturale.

• Le collecteur de caloduc solaire, à haute efficacité thermique, fournit de l'eau chaude à moyenne et haute température, adapté à une utilisation dans divers environnements tels que les basses températures, les hautes altitudes et les zones chaudes.

• Le réservoir d'eau sous pression divisé peut fonctionner avec des équipements à eau chaude tels que chauffe-eau à gaz, chaudière, radiateur électrique, pompe à chaleur, etc.

• La conception intelligente du cycle de différence de température réduit efficacement la consommation d'énergie.

• Le vase d'expansion, la valve PT, l'échangeur de chaleur (bobine de cuivre) protègent efficacement le système en toute sécurité et de manière stable et prolongent la durée de vie.

2,2 Sspécifications

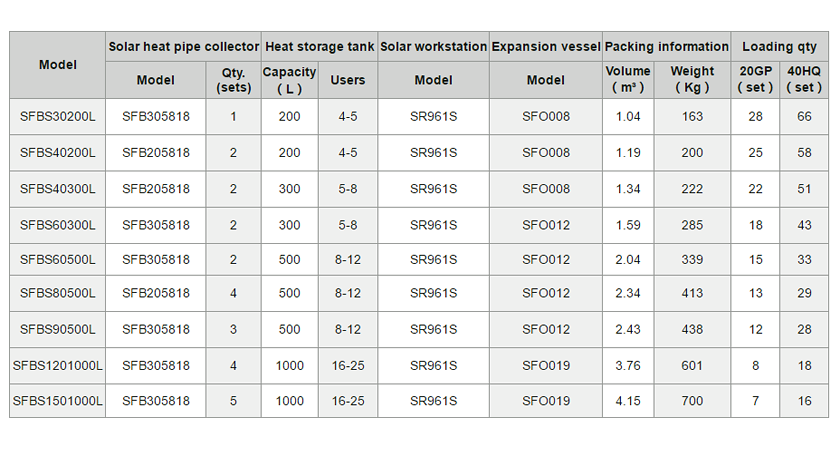

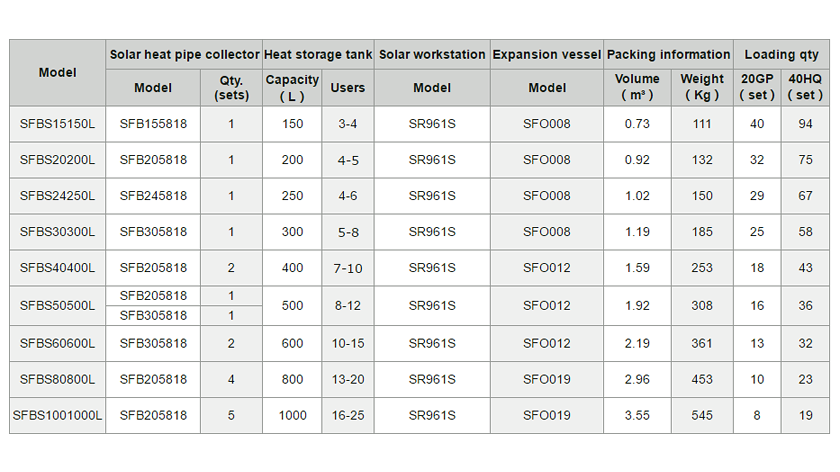

2.2.1 Système standard

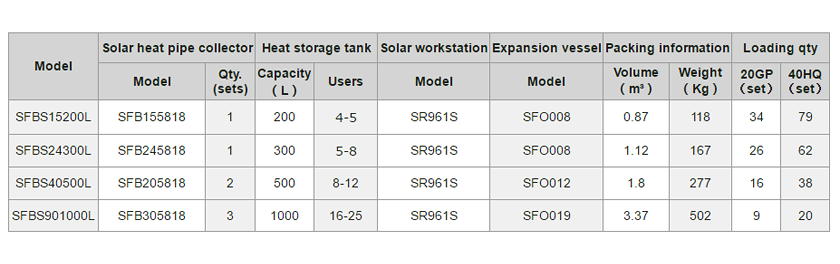

2.2.2Système pour les régions froides

2.2.3 Système pour les régions chaudes

2.3Accessoires optionnels

Raccord de ferrule Pipeline de raccordement.

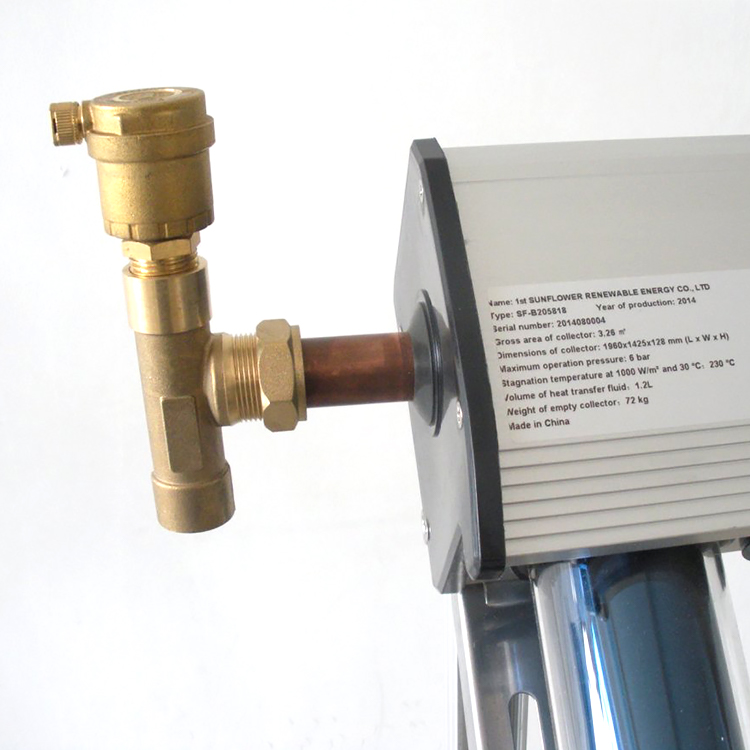

Soupape de purge d'air Exclure l'air à l'intérieur du pipeline de circulation.

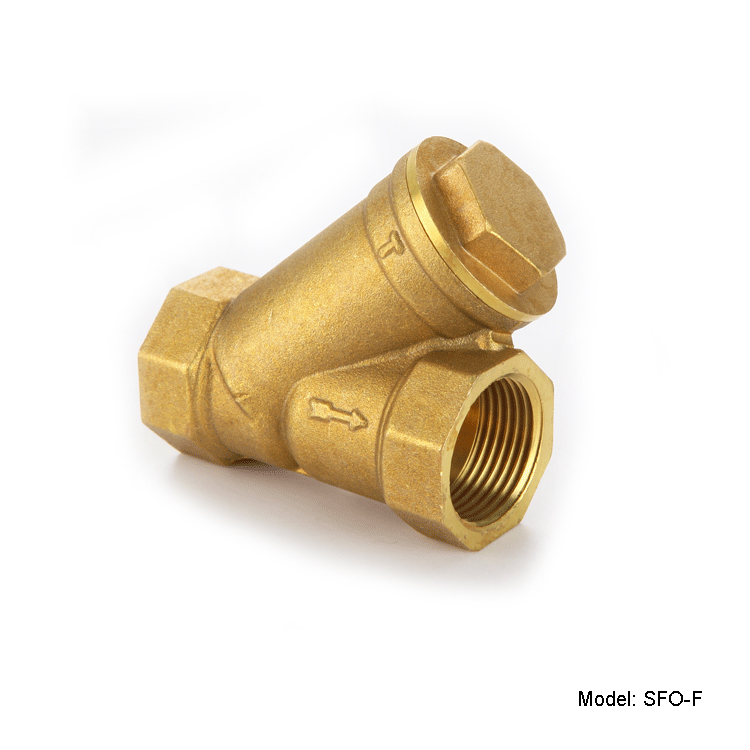

Vanne de filtre Empêchez tout blocage dans le pipeline.

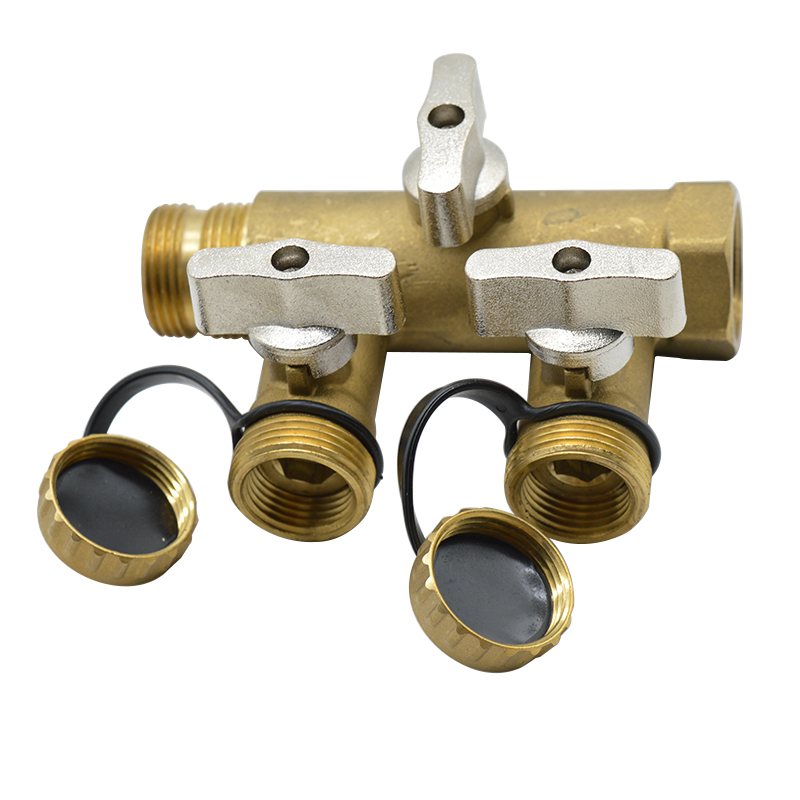

Vanne de remplissage pour station de pompage Ajoutez du fluide de travail dans le pipeline.

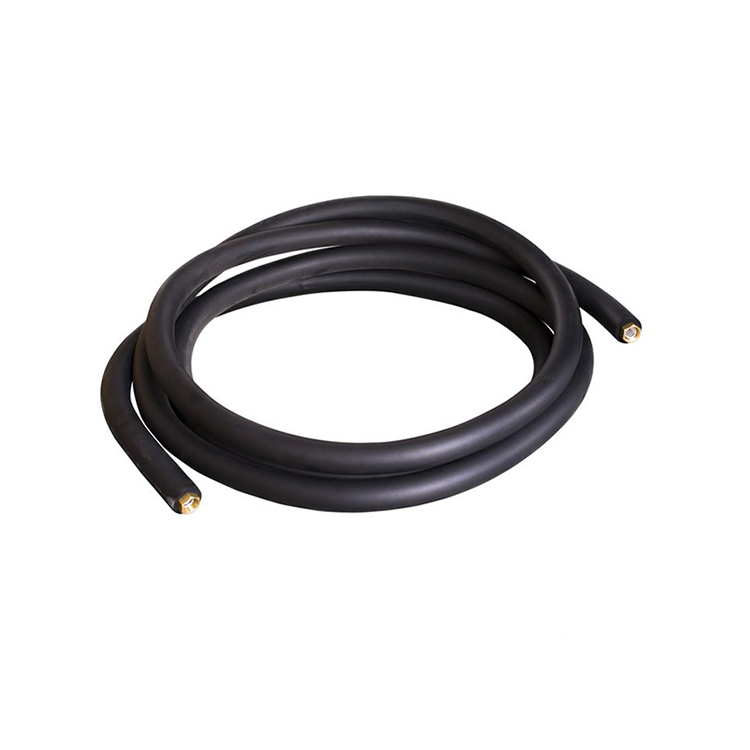

Tuyau solaire pré-isolé Tuyau de connexion.

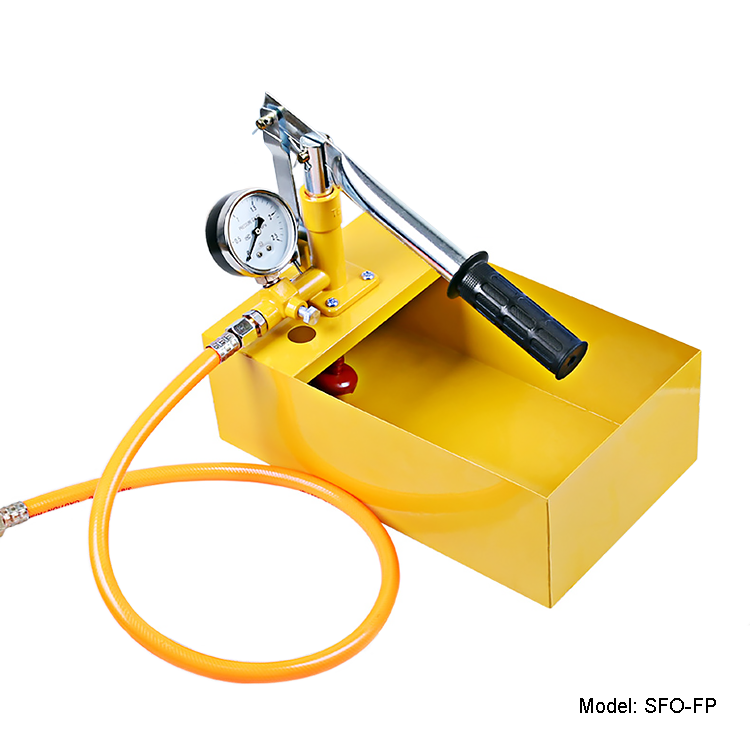

Pompe de remplissage La pompe permet d'ajouter du fluide de travail dans le pipeline.

Chauffage électrique Chauffage électrique comme alimentation auxiliaire pour la sauvegarde.

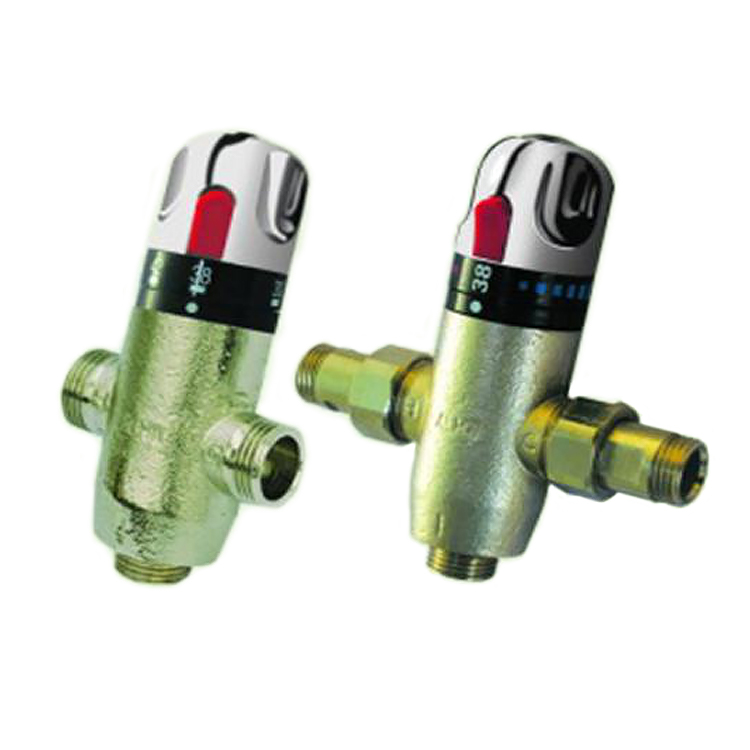

Vanne thermostatique mixte Contrôlez automatiquement la température de sortie en fonction du réglage.

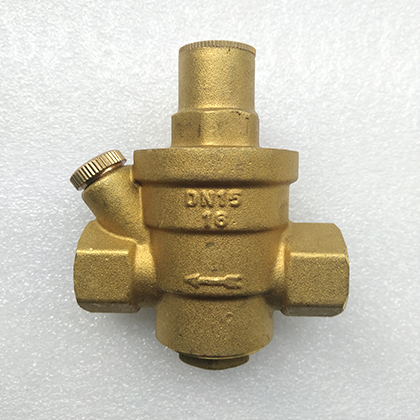

Vanne de régulation de pression d'eau Régule et stabilise la pression.

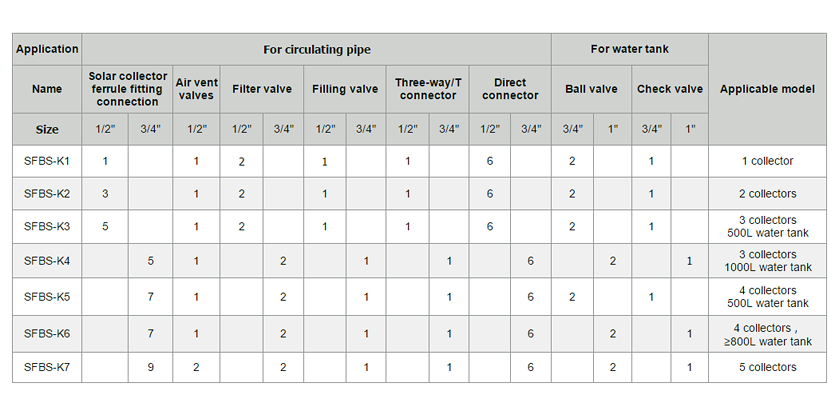

2.4 Kits de raccords

3.1 Installation

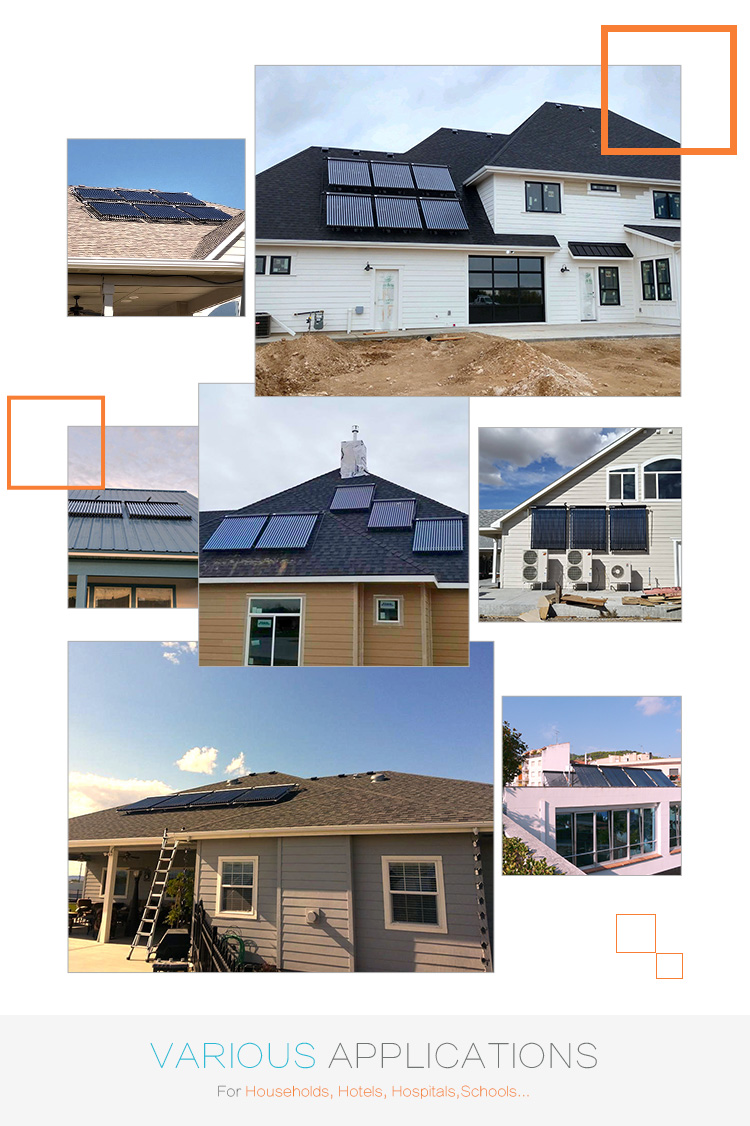

• Les capteurs solaires peuvent être installés au sol, sur des toits plats ou des toits inclinés où l'ensoleillement est efficace.

• Le réservoir d'eau est placé au sol, de préférence à l'intérieur.

• Le poste de travail solaire est préférable d'être monté sur un mur près du réservoir d'eau.
• Le tuyau de circulation est relié par un tuyau métallique comme un tuyau en cuivre ou un soufflet en acier inoxydable, et veuillez faire attention, le tuyau PPR est évité.
  Veuillez vérifier ici les méthodes et étapes d'installation:

3.2 Étuis

• Le premier tournesol a passé la certification ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Watermark et d'autres systèmes de gestion de la qualité et de test des produits.
• Capteur solaire: 5 ans
• Réservoir d'eau: 3 ans

• Le chauffe-eau solaire est emballé dans du carton et le carton est équipé d'une mousse anti-pression. Le transport de marchandises en vrac est emballé dans des boîtes en contreplaqué.
• La conception de l'emballage peut être empilée et stockée, mais la couche de base doit être plate et uniformément sollicitée.Le niveau d'empilement maximal du tube de collecte de chaleur sous vide solaire est de 17 couches.
