SFBS Split Герметичный Солнечный Водонагреватель

1.1 обзор

• Система SFBS в основном используется для централизованного снабжения бытовой горячей водой и горячей водой коммерческих зданий.

• В зависимости от емкости резервуара для воды, SFBS в основном включает 9 моделей общего пользования: 150 л, 200 л, 250 л, 300 л, 400 л, 500 л, 600 л, 800 л и 1000 л для различных потребностей в воде.

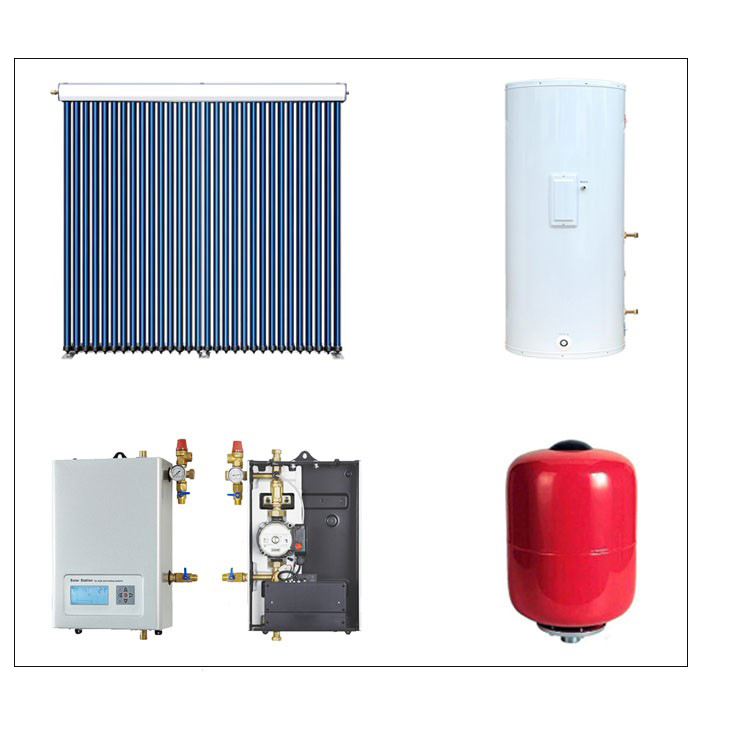

1.2 Структура

SFBS в основном состоит изрезервуары для горячей воды,солнечные коллекторы,рабочие станции(контроллерыа такжециркуляционные насосы),расширительные баки,клапаны наполнения,вентиляционные клапаны,штуцер с наконечником солнечного коллектораа такжепредварительно изолированный солнечный шланг.

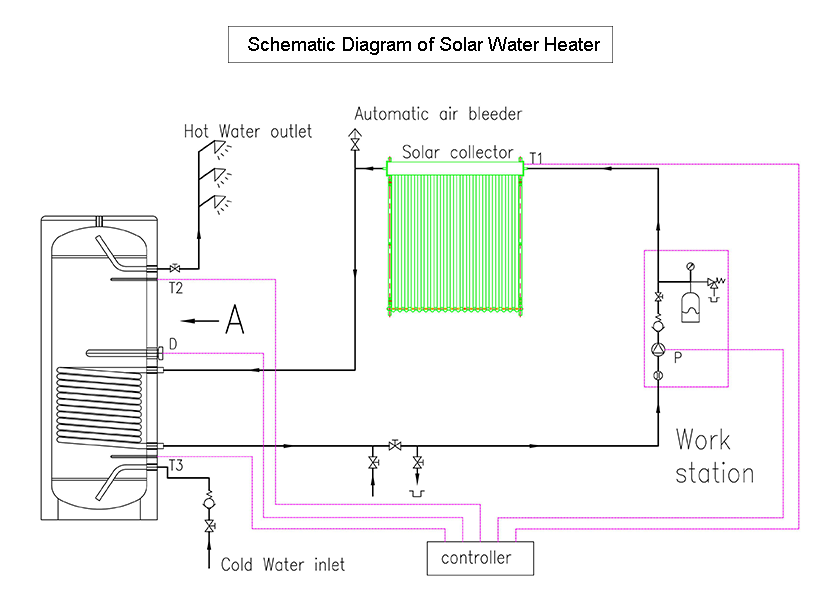

1.3 Принцип работы

SFBS - это пассивная циркуляционная сплит система солнечного отопления. Коллектор тепловой трубы поглощает тепловую энергию в дневное время, а циркуляционные насосы работают под контролем разности температур. В то же время рабочая жидкость быстро нагревается при прохождении через коллектор, а затем передает тепловую энергию в резервуар для воды или теплообменник.

2.1 Особенности

• Сплит система солнечного отопления под давлением имеет архитектурную интеграцию.

• Солнечный коллектор с высокой тепловой эффективностью обеспечивает горячую воду средней и высокой температуры, пригодную для использования в различных средах, таких как низкая температура, большая высота и жаркие области.

• Сплит резервуар для воды под давлением может работать вместе с оборудованием горячей воды, таким как газовый нагреватель, бойлер, электрический нагреватель, тепловой насос и т. Д.

• Интеллектуальная конструкция цикла разности температур эффективно снижает потребление энергии.

• Расширительный бак, клапан PT, теплообменник (медная катушка) эффективно и надежно защищают систему и продлевают срок службы.

2,2 Sикация

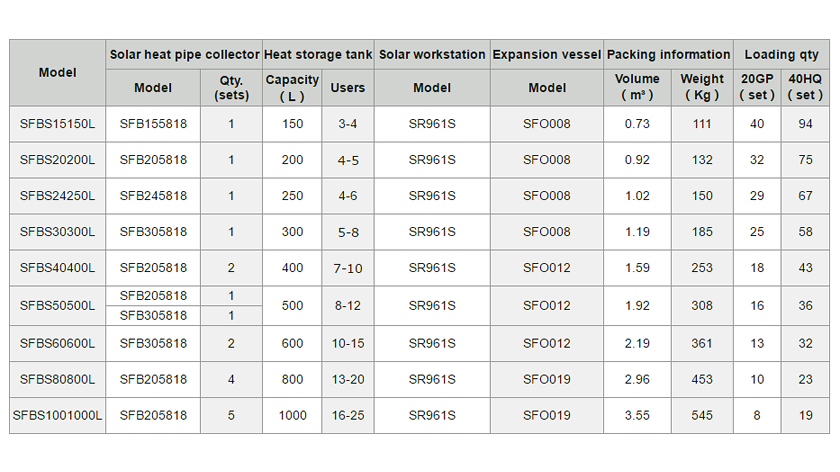

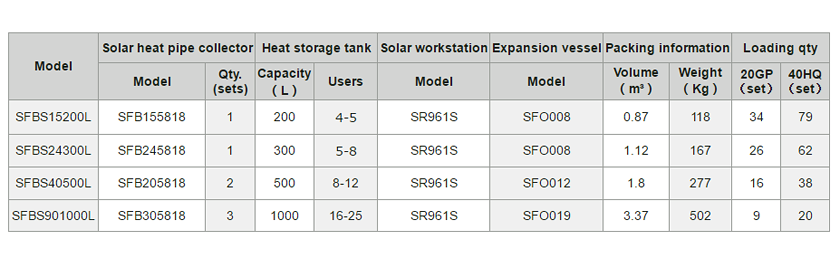

2.2.1 Стандартная система

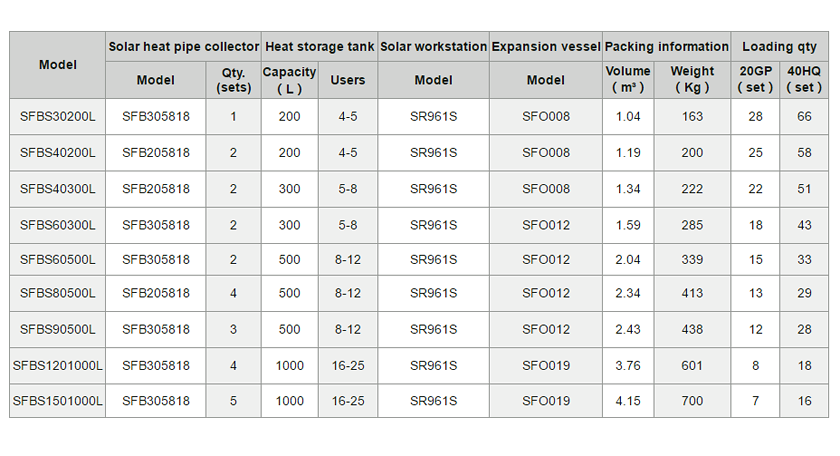

2.2.2Система для холодных регионов

2.2.3 Система для горячих регионов

2.3дополнительные аксессуары

Соединение фитинга Соединительный трубопровод.

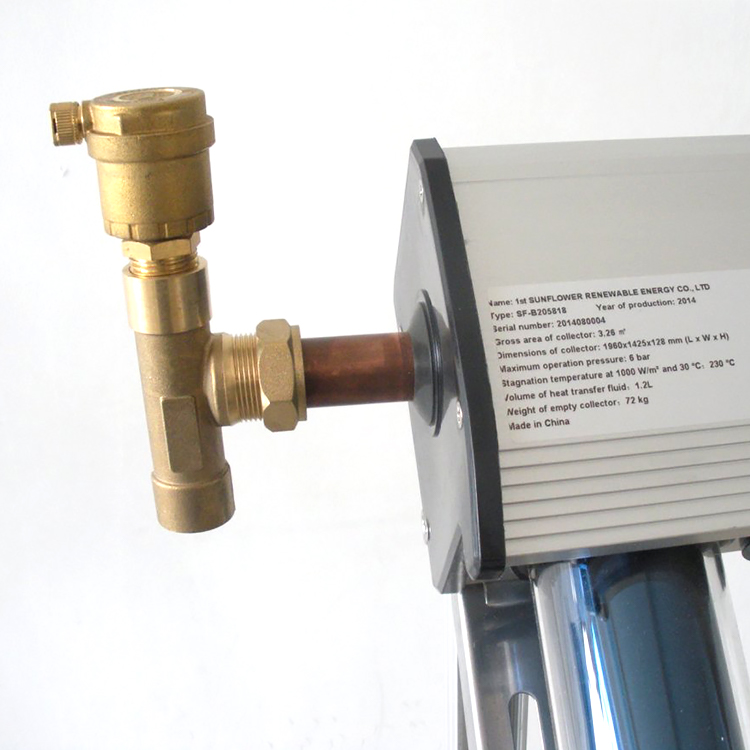

Воздушный клапан Исключить воздух внутри циркуляционного трубопровода.

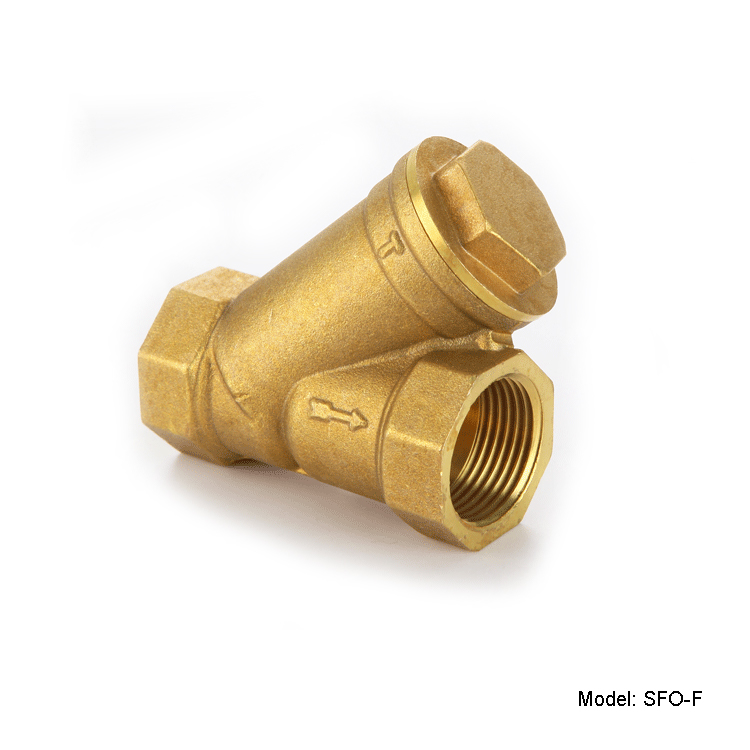

Фильтр Клапан Предотвратите любую блокировку в трубопроводе.

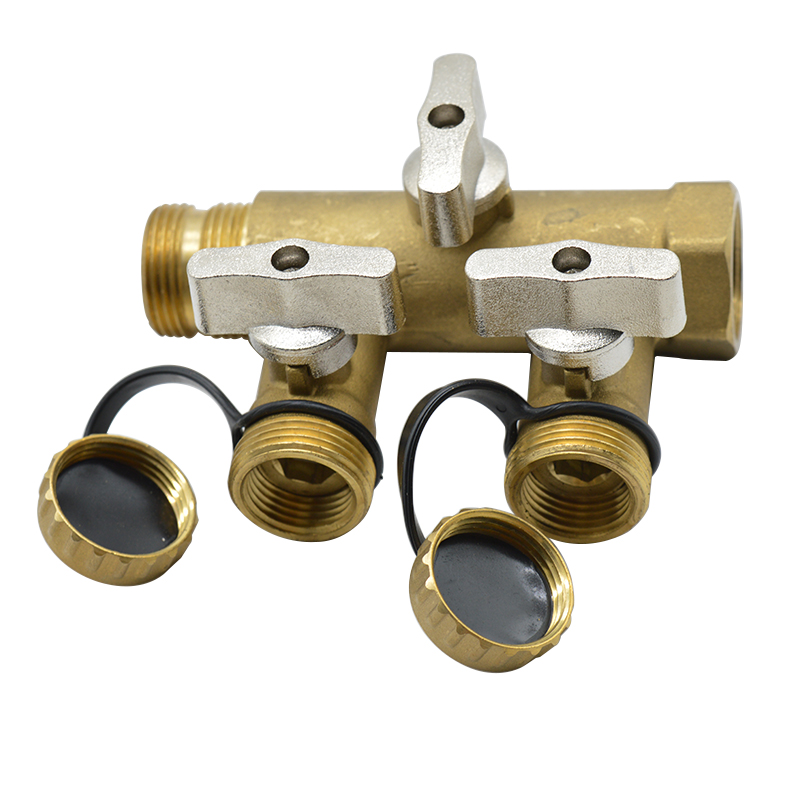

Заполняющий клапан для насосной станции Добавьте рабочую жидкость в трубопровод.

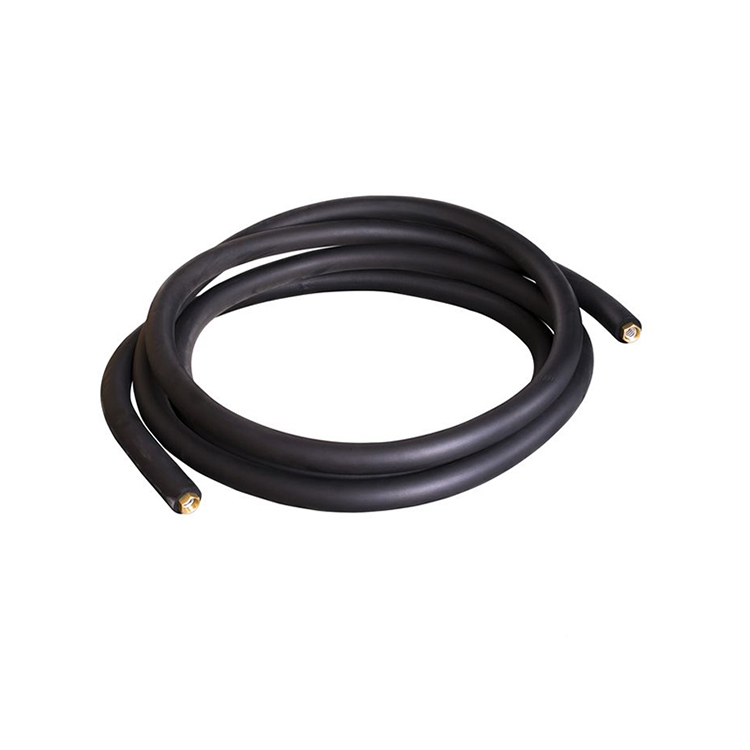

Предварительно изолированный солнечный шланг Труба для соединения.

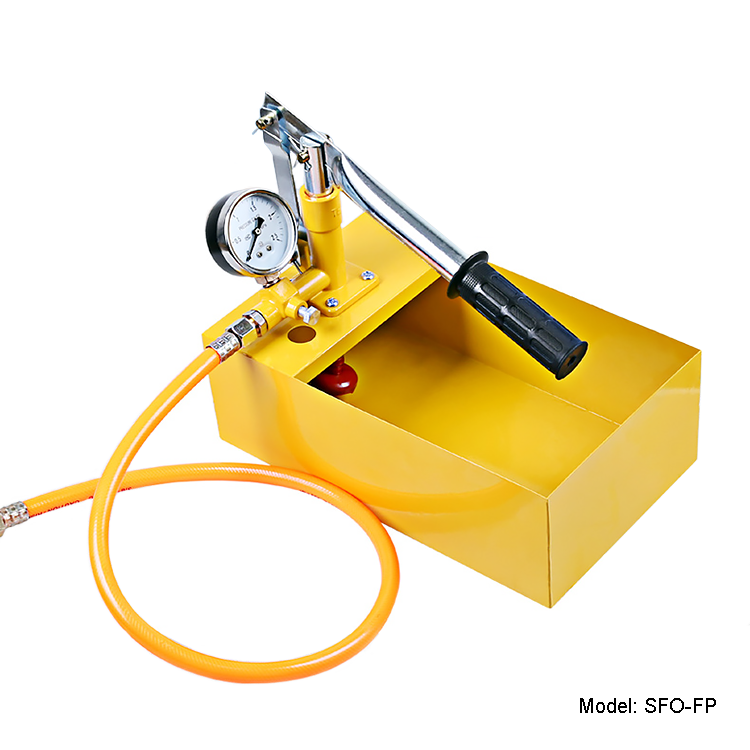

Насос наполнения Насос помогает добавлять рабочую жидкость в трубопровод.

Электрическое отопление Электрическое отопление как вспомогательное питание для резервного питания.

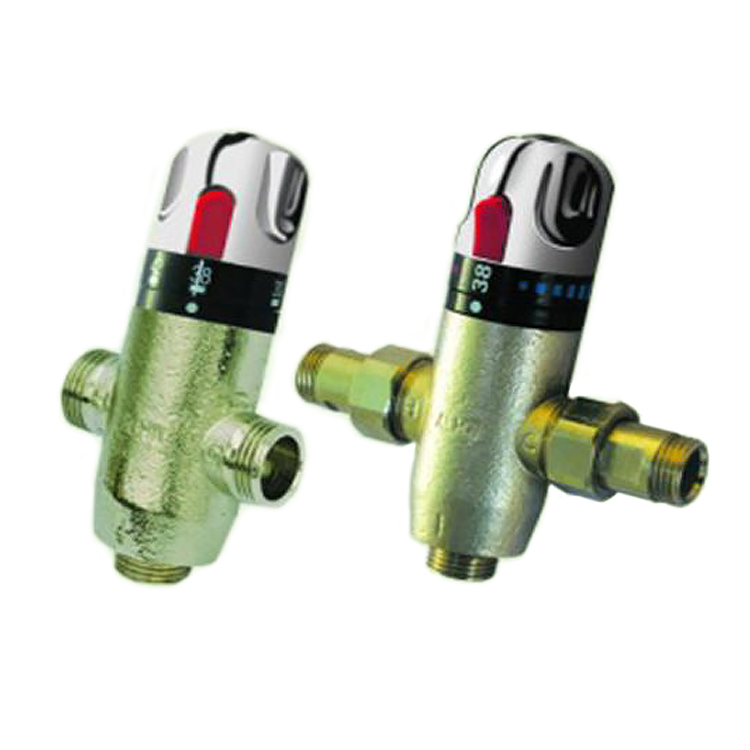

Смешанный термостатический клапан Автоматически контролировать температуру на выходе в соответствии с настройкой.

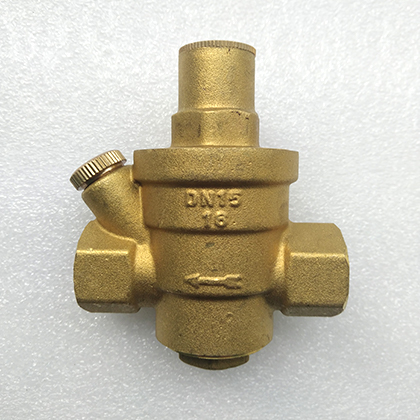

Клапан регулятора давления воды Регулируйте и стабилизируйте давление.

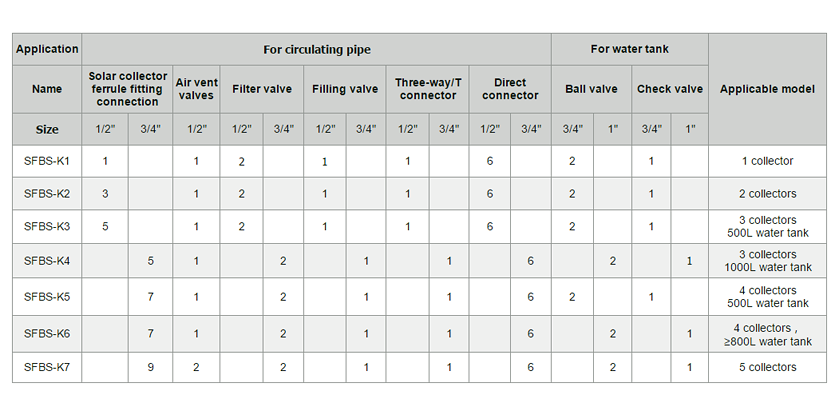

2.4 Комплекты фитингов

3.1 Установка

• Солнечные коллекторы могут быть установлены на земле, на плоских крышах или наклонных крышах, где есть эффективный солнечный свет. Кронштейн должен быть прочно соединен с этими основаниями.

• Резервуар для воды размещается на земле, желательно в помещении.

• Солнечную рабочую станцию ​​лучше монтировать на стене рядом с резервуаром для воды.
• Циркуляционная труба соединена металлической трубой, такой как медная труба или сильфон из нержавеющей стали, и, пожалуйста, обратите внимание, что труба PPR не используется.
  Пожалуйста, проверьте здесь методы установки и шаги:

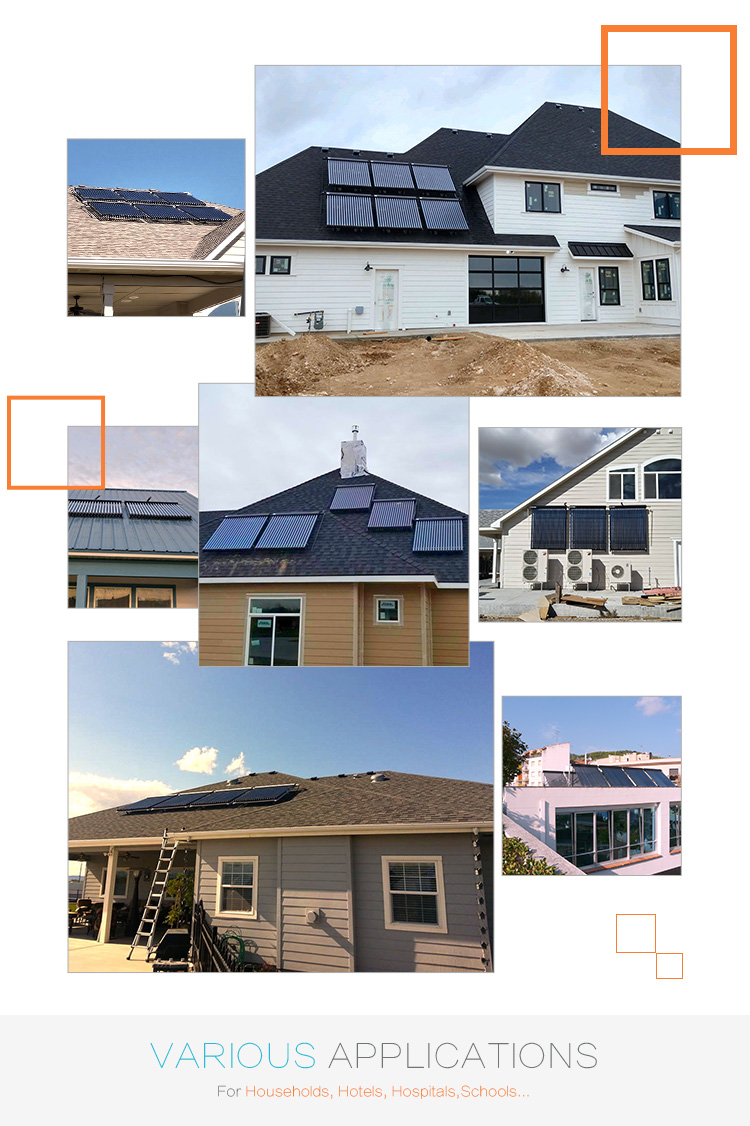

3.2 случаи

• Первый подсолнечник прошел сертификацию ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Watermark и других систем управления качеством и других учреждений по тестированию продукции.
• Солнечный коллектор: 5 лет
• Бак для воды: 3 года

• Солнечный водонагреватель упакован в картонную коробку, а коробка снабжена пеной против давления. Перевозка сыпучих грузов упакована в фанерные ящики.
• Конструкцию упаковки можно штабелировать и хранить, но базовый слой должен быть плоским и равномерно напряженным. Максимальный уровень укладки солнечной вакуумной теплоаккумулирующей трубки составляет 17 слоев.
