SFBS Split Druck-Solarwarmwasserbereiter

1.1 Überblick

• Das SFBS-System wird hauptsächlich zur zentralen Versorgung mit Warmwasser und zur Warmwasserversorgung von Gewerbegebäuden eingesetzt.

• Abhängig von den unterschiedlichen Kapazitäten des Wassertanks umfasst SFBS hauptsächlich 9 häufig verwendete Modelle: 150 l, 200 l, 250 l, 300 l, 400 l, 500 l, 600 l, 800 l und 1000 l für unterschiedliche Wasseranforderungen.

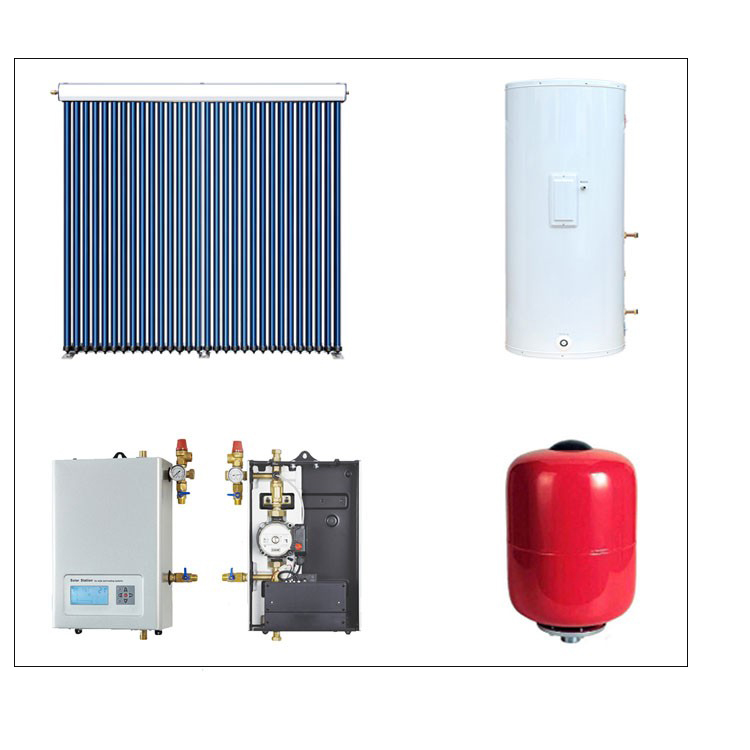

1.2 Struktur

SFBS besteht hauptsächlich ausWarmwasserspeicher,Sonnenkollektoren,Arbeitsplätze(SteuerungenundUmwälzpumpen),Ausdehnungsgefäße,Füllventile,Entlüftungsventile,Anschluss für Solarkollektor-Ferruleundvorisolierter Solarschlauch.

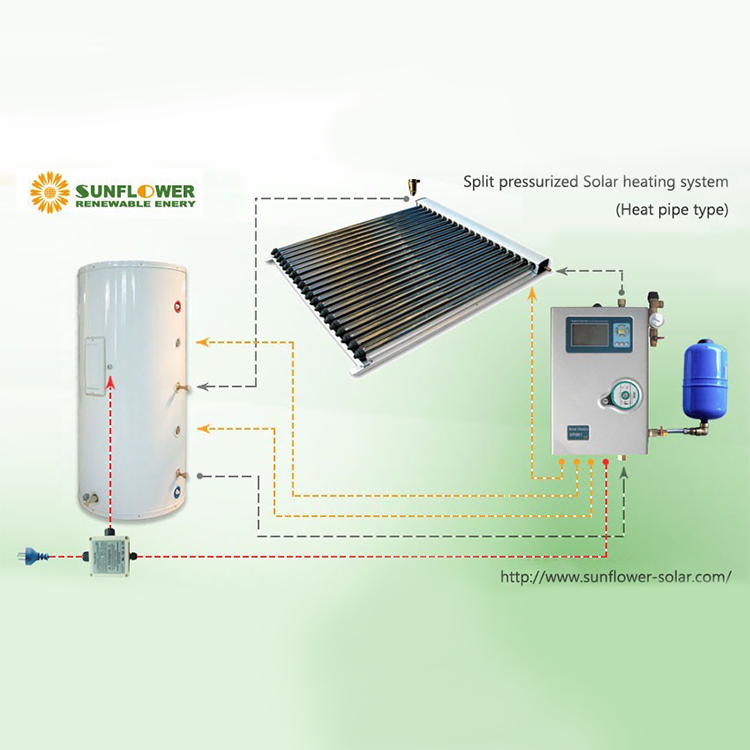

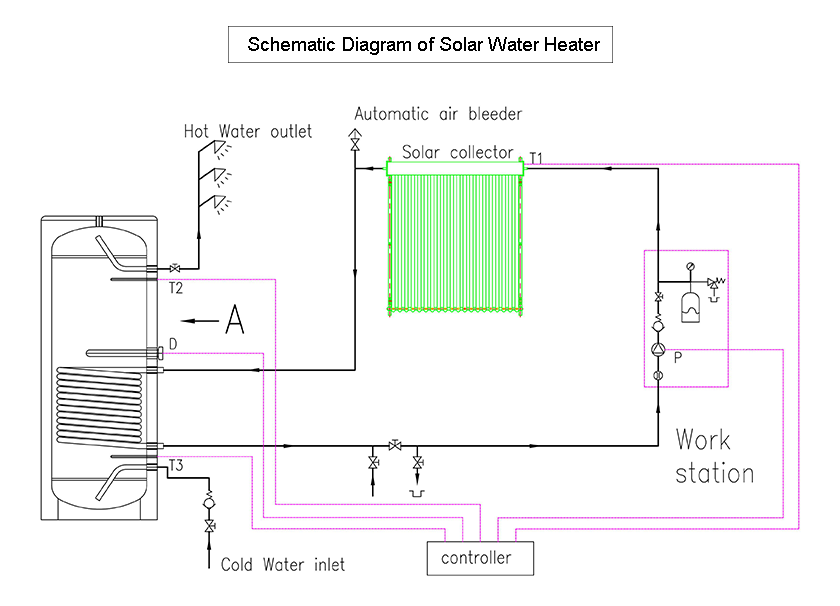

1.3 Arbeitsprinzip

SFBS ist ein passives zirkulierendes Split-Solarheizsystem. Der Wärmerohrkollektor nimmt tagsüber Wärmeenergie auf und Umwälzpumpen arbeiten unter Temperaturdifferenzregelung. Gleichzeitig wird das Arbeitsfluid beim Durchlaufen des Verteilers schnell erwärmt und überträgt dann Wärmeenergie auf den Wassertank oder den Wärmetauscher.

2.1 Funktionen

• Das geteilte Solarheizsystem mit Druck verfügt über ein architektonisches Integrationsdesign.

• Solarthermie-Rohrkollektor mit hohem thermischen Wirkungsgrad liefert heißes Wasser mit mittlerer und hoher Temperatur, das für den Einsatz in verschiedenen Umgebungen wie Niedrigtemperaturen, Höhenlagen und heißen Bereichen geeignet ist.

• Der geteilte Druckwasserspeicher kann mit Warmwassergeräten wie Gasheizgeräten, Kesseln, Elektroheizgeräten, Wärmepumpen usw. zusammenarbeiten.

• Das intelligente Design des Temperaturdifferenzzyklus reduziert effektiv den Energieverbrauch.

• Expansionsbehälter, PT-Ventil, Wärmetauscher (Kupferspule) schützen das System effektiv sicher und stabil und verlängern die Lebensdauer.

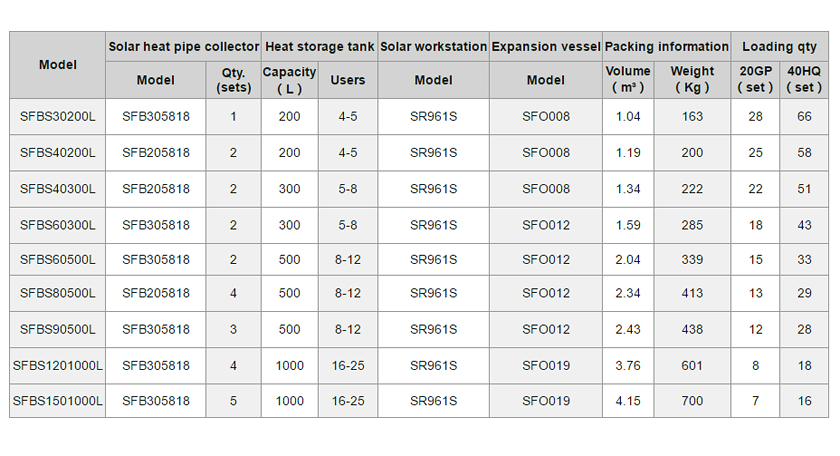

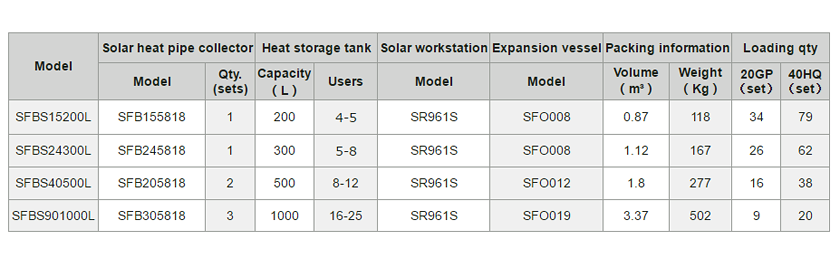

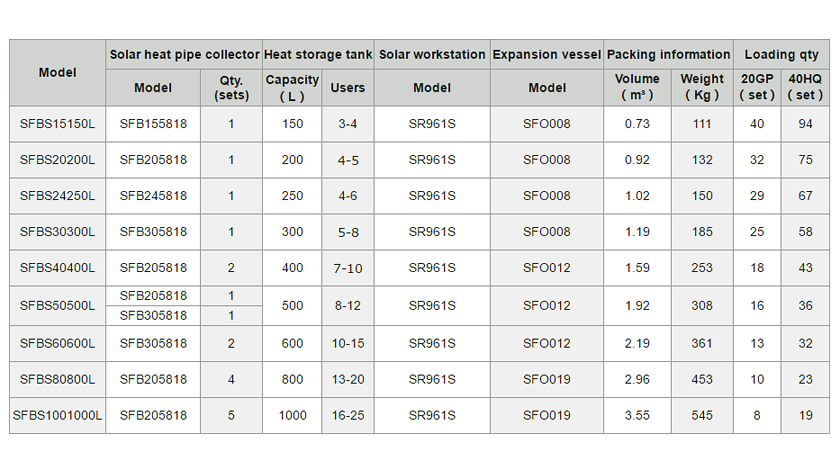

2.2 S.Angaben

2.2.1 Standardsystem

2.2.2System für kalte Regionen

2.2.3 System für heiße Regionen

2.3Optionales Zubehör

Ferrule Fitting Anschluss Pipeline anschließen.

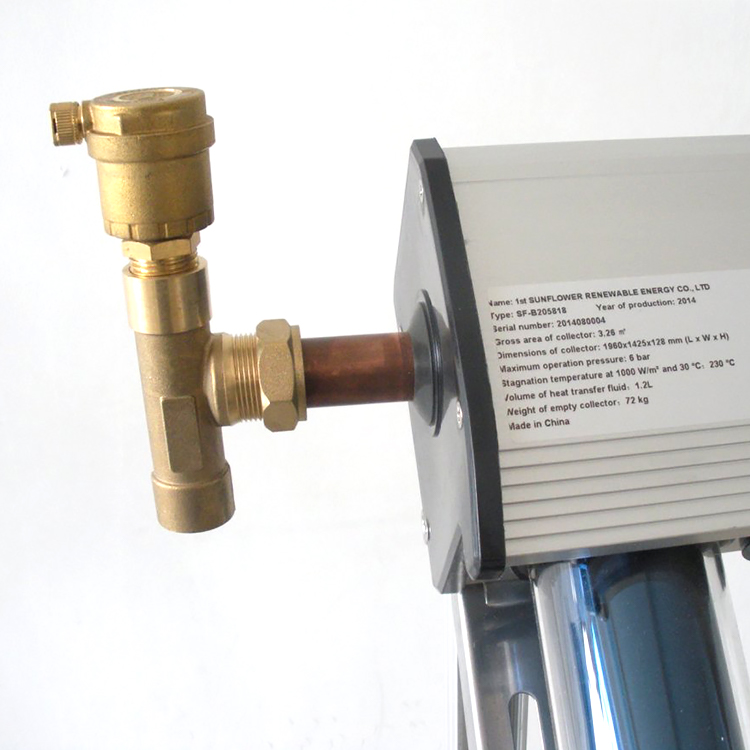

Entlüftungsventil Schließen Sie die Luft in der Zirkulationsleitung aus.

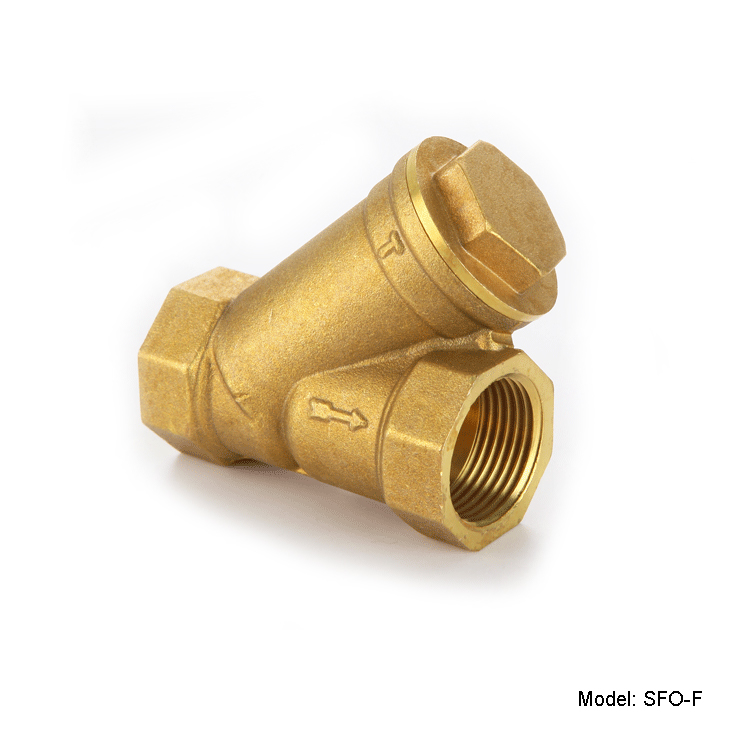

Filterventil Verhindern Sie Verstopfungen in der Pipeline.

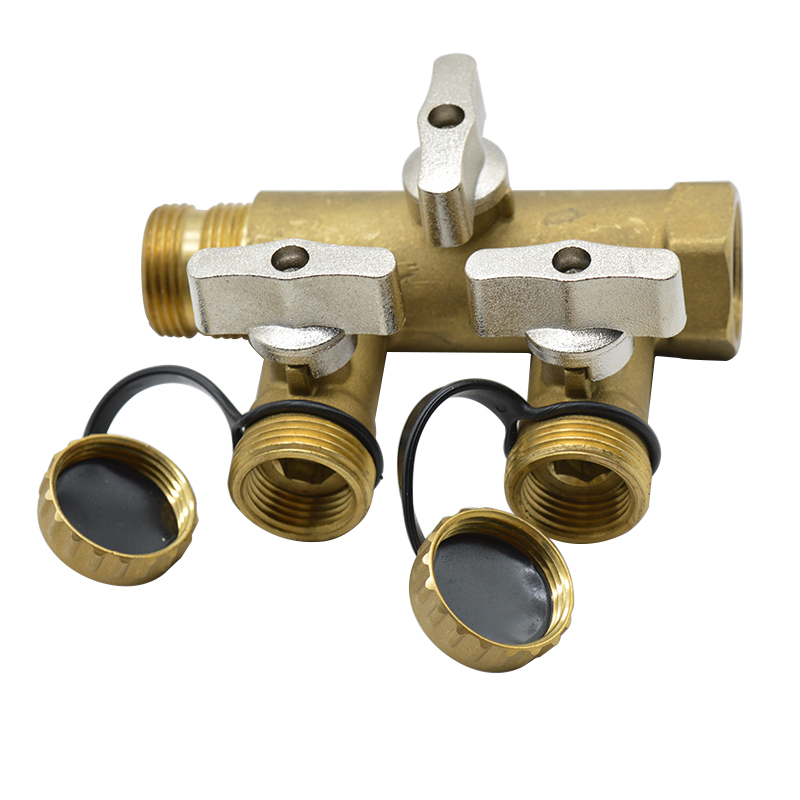

Füllventil für Pumpstation Arbeitsflüssigkeit in die Rohrleitung einfüllen.

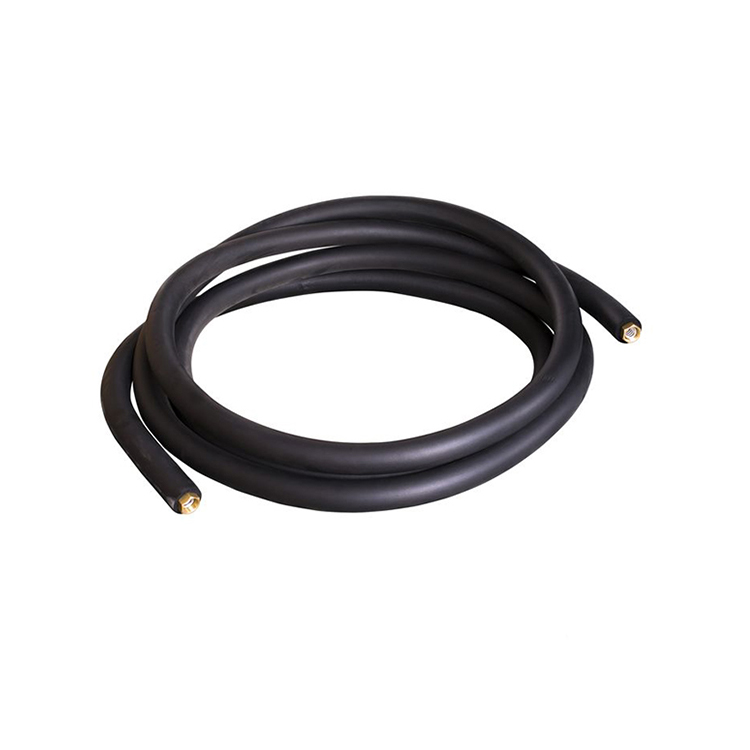

Vorisolierter Solarschlauch Rohr zum Anschluss.

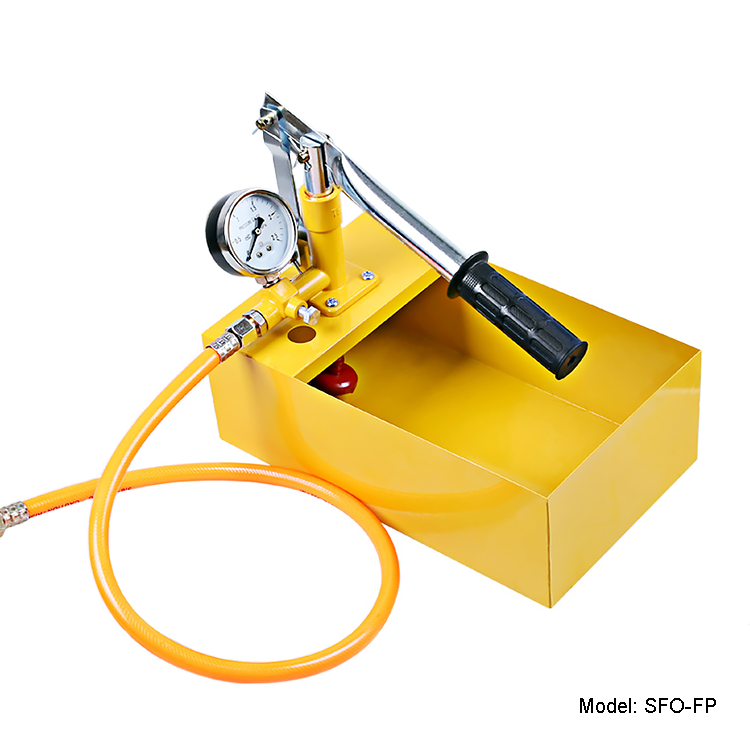

Füllpumpe Die Pumpe hilft beim Einfüllen von Arbeitsflüssigkeit in die Rohrleitung.

Elektroheizung Elektrische Heizung als Hilfsenergie zur Notstromversorgung.

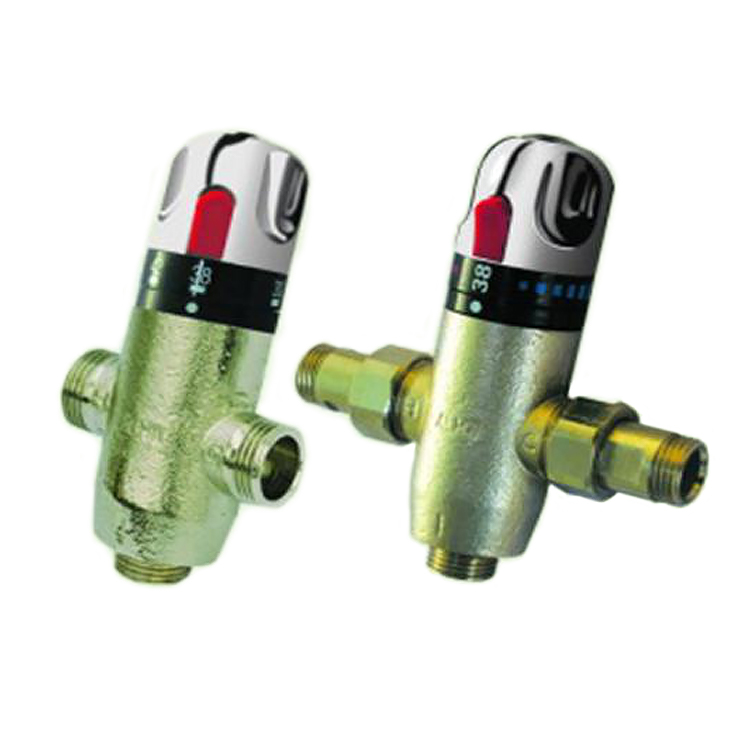

Gemischtes Thermostatventil Regelmäßige Steuerung der Auslasstemperatur entsprechend der Einstellung.

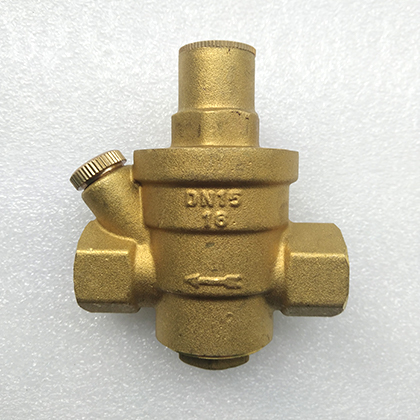

Wasserdruckregelventil Druck regulieren und stabilisieren.

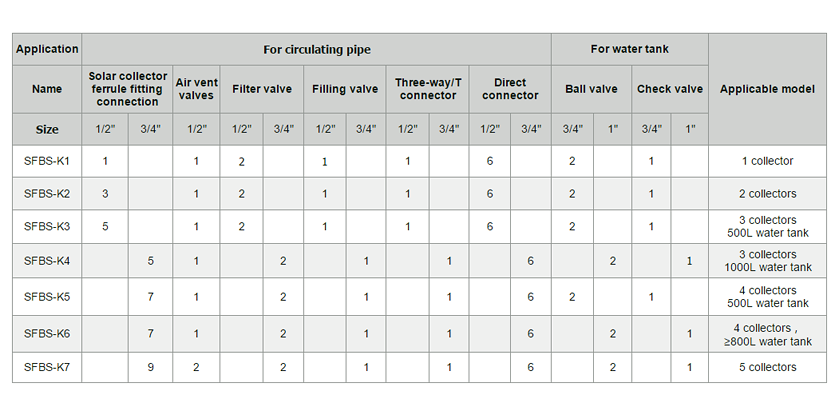

2.4 Beschlagsätze

3.1 Installation

• Solarkollektoren können auf dem Boden, auf Flachdächern oder Schrägdächern mit effizientem Sonnenschein installiert werden. Die Halterung muss fest mit diesen Sockeln verbunden sein.

• Der Wassertank wird vorzugsweise in Innenräumen auf den Boden gestellt.

• Solararbeitsplätze sollten besser an einer Wand in der Nähe des Wassertanks montiert werden.
• Das Umlaufrohr ist durch Metallrohre wie Kupferrohre oder Edelstahlbälge verbunden. Bitte beachten Sie, dass das PPR-Rohr vermieden wird.
  Bitte überprüfen Sie hier die Installationsmethoden und -schritte:

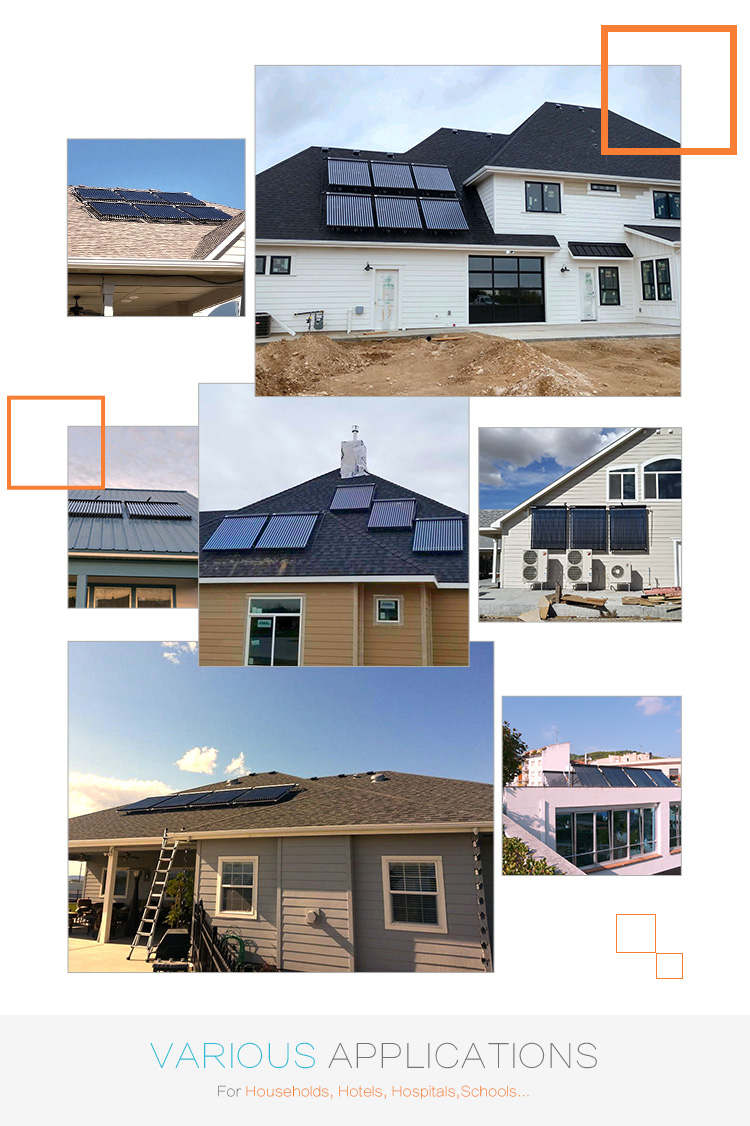

3.2 Fälle

• Die erste Sonnenblume hat die Zertifizierung nach ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Wasserzeichen und anderen Qualitätsmanagementsystemen und Produktprüfinstitutionen bestanden.
• Solarkollektor: 5 Jahre
• Wassertank: 3 Jahre

• Der Solarwarmwasserbereiter ist im Karton verpackt und der Karton ist mit Antidruckschaum ausgestattet. Der Massenguttransport wird in Sperrholzkisten verpackt.
• Das Verpackungsdesign kann gestapelt und gelagert werden, die Basisschicht sollte jedoch flach und gleichmäßig beansprucht sein. Das maximale Stapelniveau des Solar-Vakuum-Wärmesammelrohrs beträgt 17 Schichten.
