Tanque de expansión de la OFS

Los tanques de expansión no solo pueden mantener la presión estable en un sistema cerrado, sino que también protegen los tanques, las bombas de circulación, las tuberías y otros equipos contra daños y luego extienden la vida útil de todo el sistema.
  • SFO005-SFO150

  • para SFH / SFBS / SFFP

  • Acero al carbono + EPDM

  • Mantenga la presión estable para todos los sistemas cerrados

  • Bolsa de gas

  • 1 año

Cantidad:

1. Descripción del producto

1.1 Introducción del producto

  • El tanque de expansión SFO de 1st Sunflower es una estructura de bolsa de gas. El agua no toca por completo la pared interna del tanque en funcionamiento, por lo que no existe óxido ni contaminación secundaria de la calidad del agua.

  • En los sistemas de circuito cerrado, como los aires acondicionados, los sistemas solares térmicos, las calderas y la calefacción de piso, el tanque de expansión debe absorber el volumen de expansión de este sistema debido a los cambios de temperatura para evitar que la presión del sistema cambie rápidamente, reducir el número de alivios de presión. de la válvula de seguridad y el número de alimentación de agua de la válvula de llenado.

  • En los sistemas de suministro de agua, como el suministro de agua de protección contra incendios y frecuencia variable, el tanque de expansión sirve principalmente para amortiguar el arranque y la parada de la bomba y el impacto del golpe de ariete causado por la apertura y el cierre de la válvula del sistema, y ​​para garantizar que la bomba tiene suficiente tiempo de sueño durante el período de bajo consumo de agua, no solo ahorra energía, sino que también extiende la vida útil de la bomba.


1.2 estructura

  • El tanque de expansión SFO se compone de un cuerpo de tanque, una bolsa de gas, una entrada / salida y un puerto de suministro de gas.

  • El cuerpo del tanque está hecho de acero al carbono y la capa externa es una pintura antioxidante.

  • El material de la bolsa de gas es caucho EPDM; El gas preinflado entre la bolsa de gas y el cuerpo del tanque se llena en la fábrica, no necesita rellenarlo usted mismo.

2. Principio de funcionamiento

  • Como la presión del sistema es mayor que la presión del gas preinflado dentro del tanque, entrará algo de fluido de trabajo en la bolsa de gas hasta que se alcance un nuevo equilibrio cuando el tanque de expansión funcione en el sistema.

  • Cuando la presión del sistema aumenta nuevamente, habrá una parte del fluido de trabajo que ingresa a la bolsa de gas, comprimiendo el gas entre la bolsa de gas y el tanque. En este caso, el gas se comprime y la presión se eleva, el fluido de trabajo deja de entrar cuando la presión de gas es lo mismo que la presión del sistema.

  • Por el contrario, cuando la presión del sistema cae, la presión del fluido de trabajo en el sistema es menor que la presión de gas entre la bolsa de gas y el tanque, el agua en la bolsa de gas se repone en el sistema por extrusión para aumentar la presión del sistema.

  • Hasta que la presión del fluido de trabajo del sistema sea igual al tanque interno de presión de gas, el agua en la bolsa de gas ya no sale a la tubería, manteniendo un equilibrio dinámico.

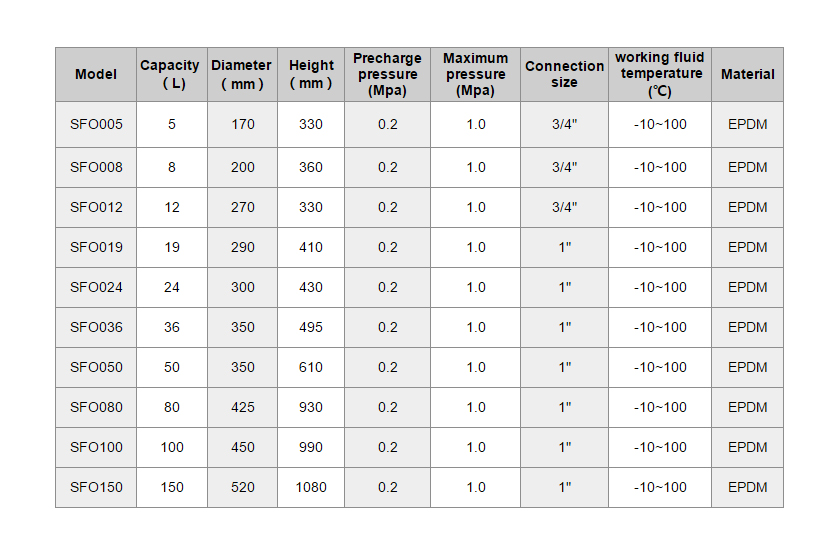

3. Especificaciones y parámetros

Tanque de expansión-Párrafo 4

4. Cálculo de selección del tanque de expansión

4.1Cálculo de selección del tanque de expansión

La fórmula de selección para el tanque de expansión en el sistema térmico (caldera, aire acondicionado, bomba de calor,solarwcalentador de agua, etc.) es el siguiente:

1542787096710

En esta fórmula

C = Capacidad total de agua en el sistema (Incluidas calderas, tuberías, radiadores, etc.)

e = coeficiente de expansión térmica del aguatasa de expansión del agua a la temperatura más alta del agua durante la operación de la caldera menos la tasa de expansión del agua de la temperatura del agua en el enfriamiento del sistema,ver la tabla de abajo),en equipamiento estándar,e = 0.035990℃)

P1 =Presión de precarga del tanque de expansiónPresión absoluta

P2 = La presión máxima de funcionamiento del sistema (Presión absoluta)

V =Volumen del tanque de expansión

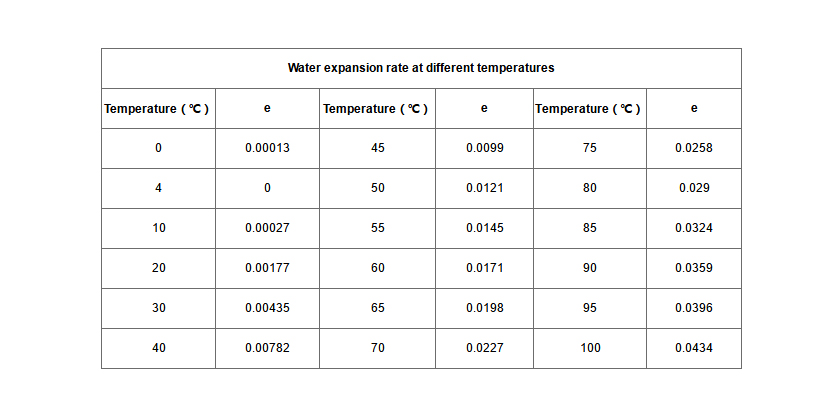

Tanque de expansión-Párrafo 5.1

4.2Cálculo de selección del tanque de expansión en sistema de presión constante

Para evitar que la bomba arranque con frecuencia, el volumen de ajuste del tanque de expansión debe cumplir con el flujo de la bomba durante un cierto período de tiempoL / minEn un sistema de presión constante, la fórmula para calcular el tanque de expansión es la siguiente:


1542787168054


En esta fórmula

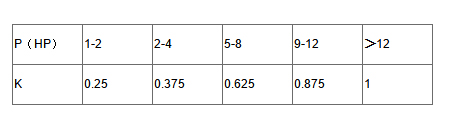

K =Coeficiente de funcionamiento de la bomba ,varía con la potencia de la bomba, consulte la tabla a continuación para obtener más detalles:

tanque de expansión-5.2

Amax =Flujo máximo de la bombaL / min

Pmax =Presión máxima de trabajo de la bomba.Presión del sistema cuando la bomba está parada,la presión es absoluta

Pmin =Presión mínima de trabajo de la bomba. Presión del sistema cuando se arranca la bomba la presión es absoluta
Ppre =Presión de precarga del tanque de presión la presión es absoluta
V =Volumen del tanque de presión
Entre ellos, 1HP = 0.75KW


5. Instalación del producto

  • Inun sistema de circulación de presión solar, el tanque de expansión debe instalarse cerca de la entrada de la bomba de agua.

  • En el sistema de suministro de agua, el tanque de expansión debe instalarse en la salida de la bomba de agua.

  • En los sistemas térmicos (como aires acondicionados, calderas, bombas de calor, calentadores solares de agua, etc.), los tanques de expansión generalmente se instalan en el extremo de retorno del sistema.
