خزان التوسع SFO

لا تستطيع خزانات التمدد الحفاظ على استقرار الضغط في نظام مغلق فحسب ، بل تحمي أيضًا الخزانات ومضخات التدوير والأنابيب وبعض المعدات الأخرى من التلف ثم تطيل عمر خدمة النظام بأكمله.
  • SFO005-SFO150
  • ل SFH / SFBS / SFFP
  • الكربون الصلب + EPDM
  • حافظ على ثبات الضغط لجميع الأنظمة المغلقة
  • كيس غاز
  • سنة واحدة
الكمية:

1. وصف المنتج

1.1 مقدمة المنتج

  • أول خزان تمدد SFO في عباد الشمس عبارة عن هيكل كيس غاز. لا يلمس الماء تمامًا الجدار الداخلي للخزان أثناء التشغيل ، لذا لا يوجد صدأ ولا تلوث ثانوي لجودة المياه.

  • في أنظمة الحلقة المغلقة مثل مكيفات الهواء ، وأنظمة الطاقة الشمسية الحرارية ، والغلايات ، وتدفئة الأرضية ، يمتص خزان التمدد حجم التمدد لهذا النظام بسبب التغيرات في درجة الحرارة لمنع ضغط النظام من التغيير بسرعة ، وتقليل عدد عمليات تخفيف الضغط من صمام الأمان وعدد تغذية المياه لصمام التعبئة.

  • في أنظمة إمدادات المياه مثل التردد المتغير وإمدادات المياه للحماية من الحرائق ، يكون خزان التمدد بشكل أساسي لتخزين بداية وإيقاف المضخة وتأثير المطرقة المائية الناجم عن فتح وإغلاق صمام النظام ، ولضمان أن المضخة ما يكفي من وقت النوم خلال فترة الذروة المنخفضة لاستخدام المياه ، ليس فقط توفير الطاقة ، ولكن أيضًا إطالة عمر خدمة المضخة.


1.2 الهيكل

  • يتكون خزان التوسع SFO من جسم الخزان ، كيس غاز ، مدخل / مخرج ومنفذ تزويد الغاز.

  • جسم الخزان مصنوع من الفولاذ الكربوني والطبقة الخارجية عبارة عن طلاء مضاد للصدأ.

  • مادة Gasbag هي مطاط EPDM ؛ يتم تعبئة الغاز المتضخم مسبقًا بين كيس الغاز وجسم الخزان في المصنع ، ولا تحتاج إلى إعادة التعبئة بنفسك.

2. مبدأ العمل

  • نظرًا لأن ضغط النظام أعلى من ضغط الغاز السابق النفخ داخل الخزان ، سيكون هناك بعض السوائل العاملة التي تدخل كيس الغاز حتى يتم الوصول إلى توازن جديد عندما يعمل خزان التمدد في النظام.

  • عندما يرتفع ضغط النظام مرة أخرى ، سيكون هناك جزء من سائل العمل يدخل إلى كيس الغاز ، ويضغط الغاز بين كيس الغاز والخزان ، وفي هذه الحالة ، يتم ضغط الغاز ويرفع الضغط ، ويتوقف سائل العمل عن الدخول عند ضغط الغاز هو نفس ضغط النظام.

  • على العكس من ذلك ، عندما ينخفض ​​ضغط النظام ، يكون ضغط مائع العمل في النظام أقل من ضغط الغاز بين كيس الغاز والخزان ، ويتم تجديد المياه في كيس الغاز في النظام عن طريق البثق من أجل زيادة ضغط النظام.

  • حتى يصبح ضغط سوائل العمل في النظام مساويًا لخزان الغاز المضغوط ، لم يعد الماء الموجود في كيس الغاز يخرج إلى خط الأنابيب ، مما يحافظ على توازن ديناميكي.

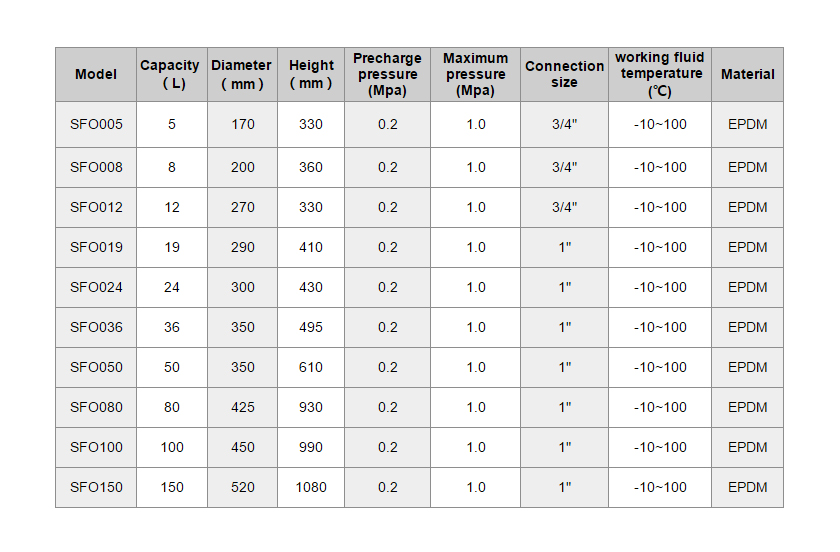

3. المواصفات والمعايير

خزان التوسع - الفقرة 4

4. حساب اختيار خزان التوسع

4.1حساب اختيار خزان التوسع

صيغة الاختيار لخزان التمدد في النظام الحراري (المرجل ، مكيف الهواء ، المضخة الحرارية ،sعلاrwسخان الماء، وما إلى ذلك) كما يلي:

1542787096710

في هذه الصيغة ،

C = إجمالي سعة المياه في النظام (بما في ذلك الغلايات والأنابيب والمشعات ، إلخ.)

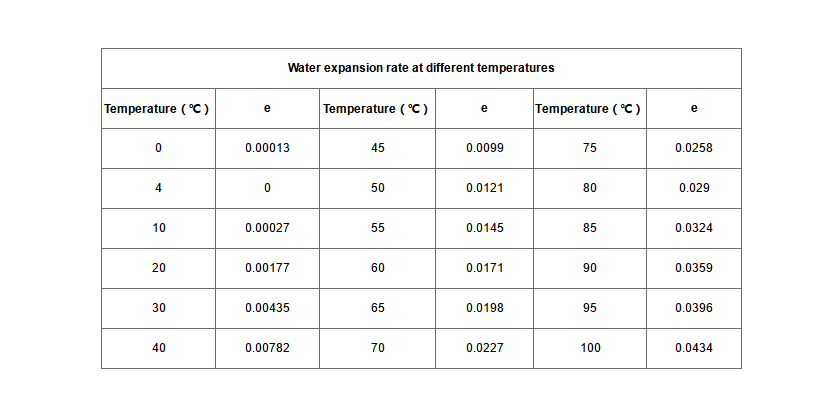

هـ = معامل التمدد الحراري للمياهمعدل تمدد الماء عند أعلى درجة حرارة للمياه أثناء تشغيل الغلاية ناقص معدل تمدد الماء لدرجة حرارة الماء عند تبريد النظام,انظر الجدول أدناه) ،في المعدات القياسية ،هـ = 0.035990℃)

P1 =الضغط المسبق لخزان التمددضغط مطلق

P2 = الضغط الأقصى لتشغيل النظام pressure الضغط المطلق)

V =حجم خزان التمدد

خزان التوسع - الفقرة 5.1

4.2حساب اختيار خزان التمدد في نظام الضغط المستمر

لتجنب بدء تشغيل المضخة بشكل متكرر ، يجب أن يتوافق حجم الضبط لخزان التمدد مع تدفق المضخة لفترة زمنية معينةلتر / دقيقةفي نظام الضغط المستمر ، تكون صيغة حساب خزان التمدد كما يلي:


1542787168054


في هذه الصيغة ،

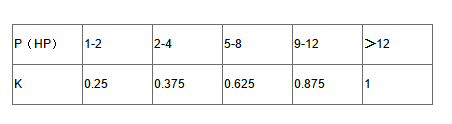

ك =معامل تشغيل المضخة ,يختلف مع قوة المضخة ، انظر الجدول أدناه للحصول على التفاصيل:

خزان التمدد 5.2

أماكس =أقصى تدفق للمضخةلتر / دقيقة

Pmax =ضغط العمل الأقصى للمضخةضغط النظام عند توقف المضخة,الضغط مطلق

Pmin =ضغط العمل الأدنى للمضخة ضغط النظام عند بدء المضخة الضغط مطلق
Ppre =الضغط المسبق لخزان الضغط الضغط مطلق
V =حجم خزان الضغط
بينهم، 1 حصان = 0.75 كيلو واط


5. تثبيت المنتج

  • Inنظام تداول الضغط الشمسي، يجب تركيب خزان التوسع بالقرب من مدخل مضخة المياه.

  • في نظام إمدادات المياه ، يجب تركيب خزان التمدد عند مخرج مضخة المياه.

  • في الأنظمة الحرارية (مثل مكيفات الهواء ، والغلايات ، ومضخات الحرارة ، وسخانات المياه الشمسية ، وما إلى ذلك) ، يتم تثبيت خزانات التمدد بشكل عام في نهاية عودة النظام.
