Vase d'expansion SFO

Les réservoirs d'expansion peuvent non seulement maintenir la pression stable dans un système fermé, mais également protéger les réservoirs, les pompes de circulation, les tuyaux et certains autres équipements contre les dommages, puis prolonger la durée de vie de l'ensemble du système.
  • SFO005-SFO150
  • pour SFH / SFBS / SFFP
  • Acier au carbone + EPDM
  • Maintenez la pression stable pour tout système inclus
  • Gasbag
  • 1 année
Quantité:

1. Description du produit

1.1 Présentation du produit

  • Le vase d'expansion SFO de 1st Sunflower est une structure à coussin de gaz. L'eau ne touche pas complètement la paroi intérieure du réservoir en fonctionnement, il n'y a donc pas de rouille ni de pollution secondaire de la qualité de l'eau.

  • Dans les systèmes en boucle fermée tels que les climatiseurs, les systèmes solaires thermiques, les chaudières et le chauffage par le sol, le vase d'expansion doit absorber le volume d'expansion de ce système en raison des changements de température afin d'empêcher la pression du système de changer rapidement, de réduire le nombre de décompressions de la soupape de sécurité et le nombre d'alimentation en eau de la soupape de remplissage.

  • Sur les systèmes d'alimentation en eau tels que l'approvisionnement en eau à fréquence variable et la protection contre les incendies, le vase d'expansion est principalement destiné à amortir le démarrage et l'arrêt de la pompe et l'impact du coup de bélier causé par l'ouverture et la fermeture de la vanne du système, et à garantir que la pompe a suffisamment de temps de sommeil pendant la faible période de pointe d'utilisation de l'eau, non seulement pour économiser l'énergie, mais aussi pour prolonger la durée de vie de la pompe.


1.2 Structure

  • Le vase d'expansion SFO est composé d'un corps de réservoir, d'un coussin à gaz, d'une entrée / sortie et d'un port d'alimentation en gaz.

  • Le corps du réservoir est en acier au carbone et la couche extérieure est une peinture antirouille.

  • Le matériau de Gasbag est en caoutchouc EPDM; Le gaz pré-gonflé entre le coussin à gaz et le corps du réservoir est rempli en usine, vous n'avez pas besoin de le remplir vous-même.

2. Principe de fonctionnement

  • Comme la pression du système est supérieure à la pression du gaz pré-gonflé à l'intérieur du réservoir, du liquide de travail pénètre dans le coussin à gaz jusqu'à ce qu'un nouvel équilibre soit atteint lorsque le vase d'expansion fonctionne dans le système.

  • Lorsque la pression du système augmente à nouveau, une partie du fluide de travail pénètre dans le coussin à gaz, comprimant le gaz entre le coussin à gaz et le réservoir, dans ce cas, le gaz est comprimé et la pression est augmentée, le fluide de travail cesse d'entrer lorsque la pression du gaz est identique à la pression du système.

  • Au contraire, lorsque la pression du système chute, la pression du fluide de travail dans le système est inférieure à la pression de gaz entre le coussin à gaz et le réservoir, l'eau dans le coussin à gaz est réapprovisionnée dans le système par extrusion afin d'augmenter la pression du système.

  • Jusqu'à ce que la pression du fluide de travail du système soit égale à la pression du gaz dans le réservoir, l'eau dans le coussin à gaz ne sort plus du pipeline, maintenant un équilibre dynamique.

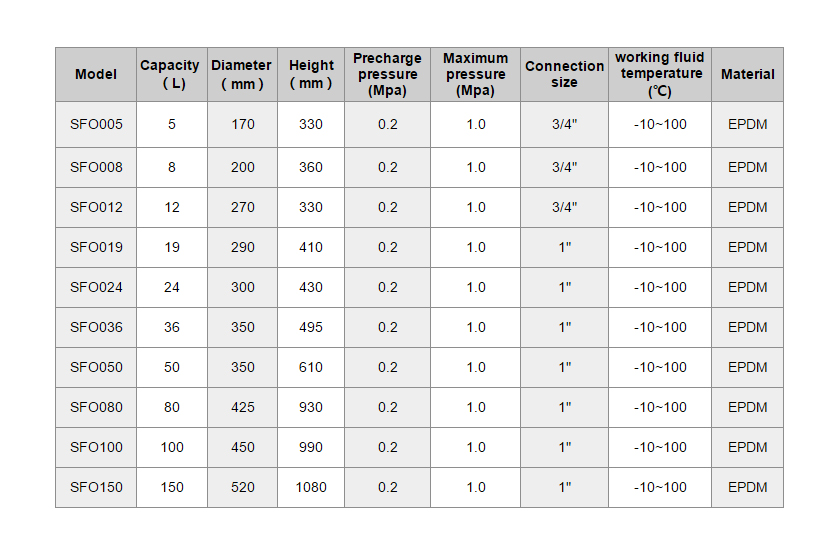

3. Spécifications et paramètres

Vase d'expansion-paragraphe 4

4. Calcul de sélection du vase d'expansion

4.1Calcul de sélection du vase d'expansion

La formule de sélection du vase d'expansion du système thermique (Chaudière, climatiseur, pompe à chaleur,solarwchauffage ater, etc.) est la suivante:

1542787096710

Dans cette formule,

C = Capacité totale en eau du système (Y compris chaudières, tuyaux, radiateurs, etc.)

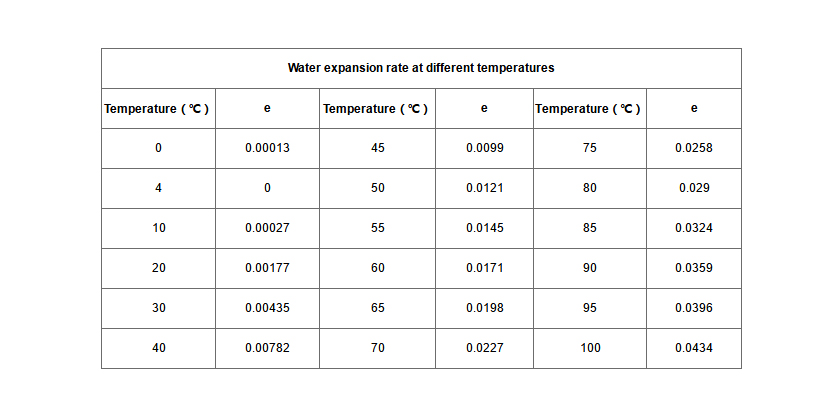

e = coefficient de dilatation thermique de l'eautaux d'expansion de l'eau à la température d'eau la plus élevée pendant le fonctionnement de la chaudière moins taux d'expansion de l'eau de la température de l'eau au refroidissement du système,voir le tableau ci-dessous),en équipement standard,e = 0,035990℃)

P1 =Pression de précharge du vase d'expansionPression absolue

P2 = La pression maximale de fonctionnement du système (Pression absolue)

V =Volume du vase d'expansion

Vase d'expansion-paragraphe 5.1

4.2Sélection du calcul du vase d'expansion dans le système à pression constante

Pour éviter un démarrage fréquent de la pompe, le volume de réglage du vase d'expansion doit correspondre au débit de la pompe pendant un certain tempsL / minDans un système à pression constante, la formule de calcul du vase d'expansion est la suivante:


1542787168054


Dans cette formule,

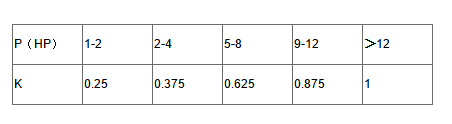

K =Coefficient de fonctionnement de la pompe ,elle varie en fonction de la puissance de la pompe, voir le tableau ci-dessous pour plus de détails:

vase d'expansion-5.2

Amax =Débit maximum de la pompeL / min

Pmax =Pression de service maximale de la pompePression du système lorsque la pompe est arrêtée,la pression est absolue

Pmin =Pression de service minimale de la pompe Pression du système au démarrage de la pompe la pression est absolue
Ppre =Pression de précharge du réservoir sous pression la pression est absolue
V =Volume du réservoir sous pression
Parmi eux, 1HP = 0,75 kW


5. Installation du produit

  • Inun système de circulation de pression solaire, le vase d'expansion doit être installé près de l'entrée de la pompe à eau.

  • Dans le système d'alimentation en eau, un vase d'expansion doit être installé à la sortie de la pompe à eau.

  • Dans les systèmes thermiques (tels que les climatiseurs, les chaudières, les pompes à chaleur, les chauffe-eau solaires, etc.), les vases d'expansion sont généralement installés à l'extrémité de retour du système.
