SR961S / SR962S / SR962P Estación de trabajo solar y estaciones de bombeo

1.1 Descripción general

Estación de trabajo solar parasistema de calentador de agua solar presurizado divididopuede realizar control de flujo, ciclo de calor, escape, control de presión, visualización de temperatura, agregar fluido de trabajo o drenar agua, etc. La estación de trabajo solar funciona para almacenar agua caliente en el tanque conectando el colector solar y el tanque dividido de agua a presión. Puede monitorear temperatura del sistema, presión, flujo, etc. en cualquier momento.

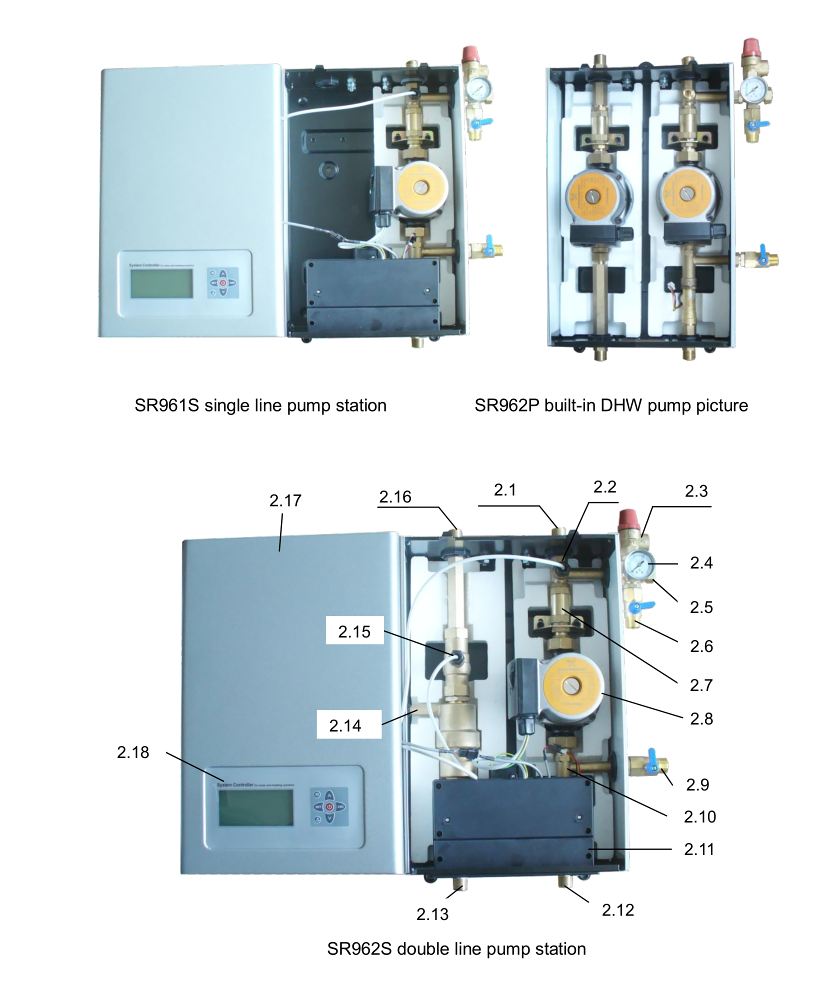

1.1.1 Imagen del producto

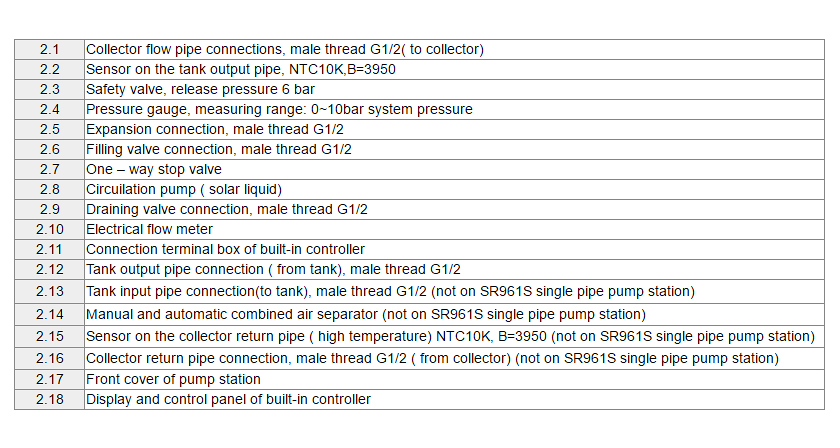

1.1.2 Parámetro de kits

1.2 Funciones principales

1.2.1 Soporte de la bomba:

• Puede ser compatible con la bomba normal.
• Puede ser compatible con la bomba de alta eficiencia.

1.2.2 Configurar reloj / semana

Operación de funciones y configuración de parámetros (grado de usuario)

• THET Temporización de calefacción.

• Función de circulación de agua CIRC DHW.

• Ajuste de temperatura o tiempo TCYC para bomba de ACS en tres secciones de tiempo.

1.2.3 Operación de funciones y configuración de parámetros (grado de ingeniero)

• DT Diferencia de temperatura para bomba de circuito solar.
• EMOF Temperatura máxima de desconexión del colector (para la función de cierre de emergencia del colector).
• CMX Temperatura máxima limitada del colector (función de enfriamiento del colector).
• CMN Protección de baja temperatura del colector.
• Temperatura de protección contra heladas CFR del colector.
• SMX Temperatura máxima del tanque.
• REC Temperatura de enfriamiento del tanque.
• C＿F Cambia entre Celsius y Fahrenheit.

1.2.4 FUN Funciones auxiliares

32. Comprobación de problemas

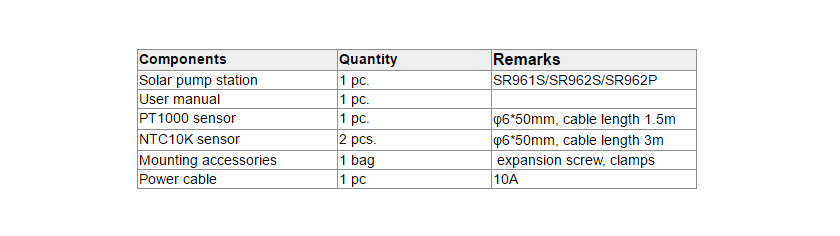

1.3 Alcance de entrega

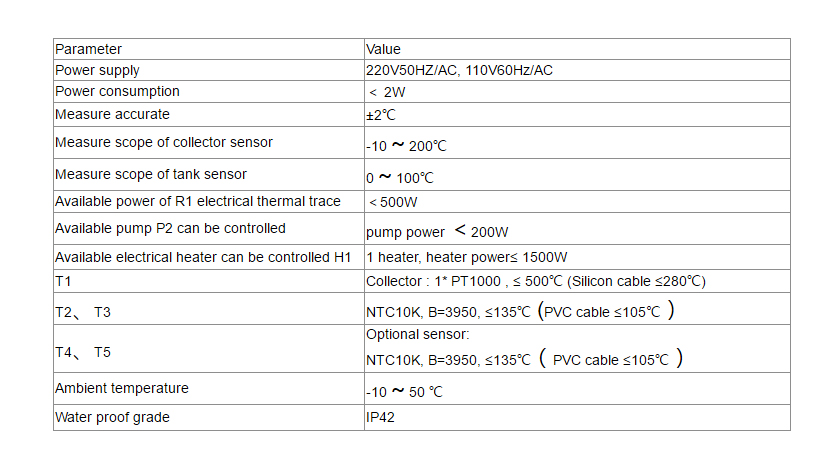

2.1 Parámetros técnicos

2.2 Tamaño

Producto: 42cm × 28cm × 15.5cm, 11kg;

paquete: 57cm × 52cm × 26cm, 12.5kg.

2.3Accesorios Opcionales

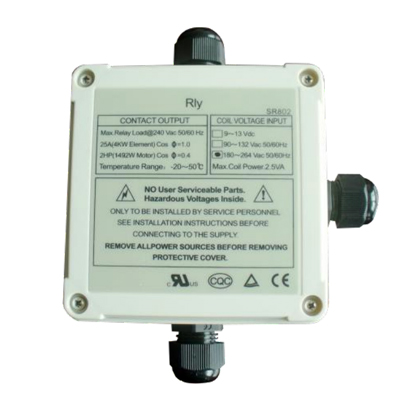

2.3.1 Relé electromagnético: SR802, puede controlar el calentamiento eléctrico de ≤4000W.

Unidad de contactor de alta potencia: SR802 Cuando el usuario selecciona el calentador eléctrico como dispositivo de respaldo, recomendamos usar el controlador de conexión de la unidad SR802 y el calentador eléctrico. Datos técnicos de la dimensión SR802: 100 mm x 100 mm x 65 mm. Fuente de alimentación: 180V ～ 264V / AC 50 / 60Hz. Potencia adecuada: ≤ 4000W. Temperatura ambiente disponible: -10 ~ 50oC Grado a prueba de agua: IP43.

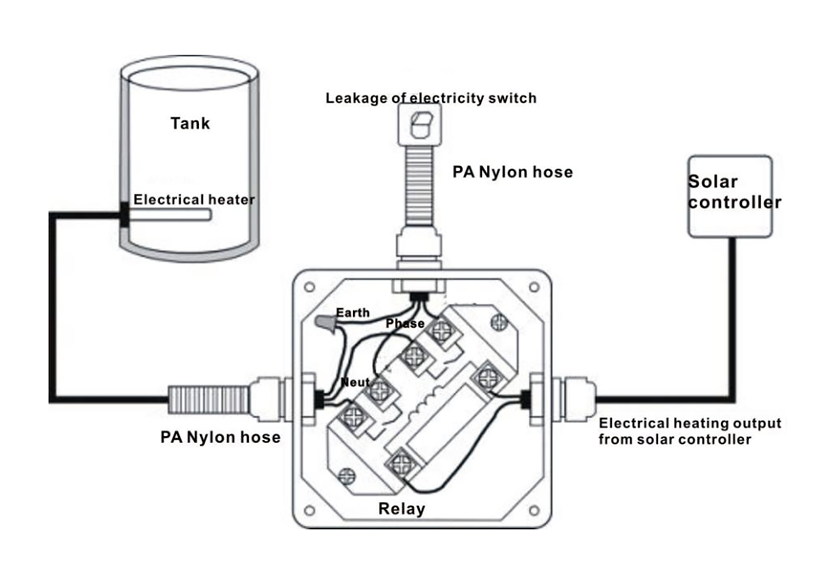

Diagrama de conexión SR802:

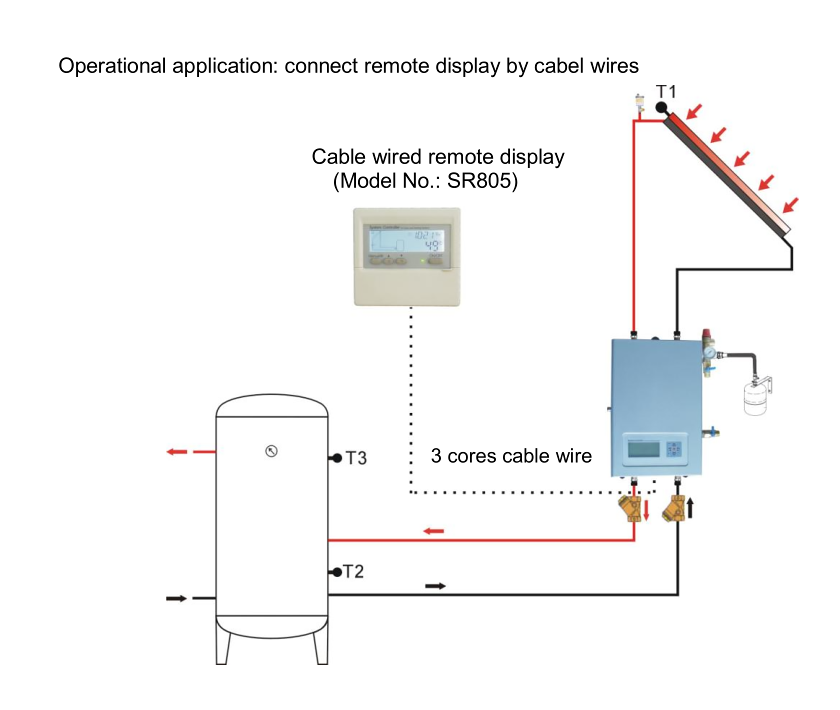

2.3.2 Pantalla remota con cable （SR805）

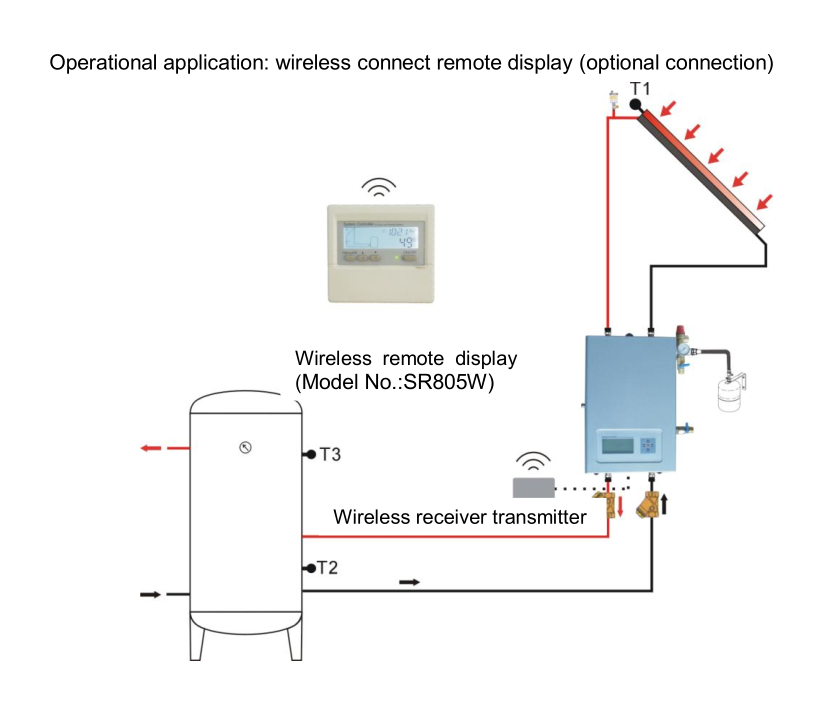

2.3.3 Pantalla remota inalámbrica （SR805W）

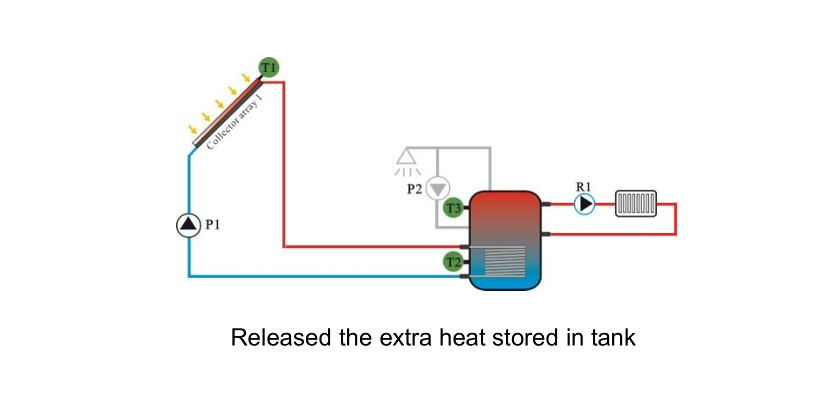

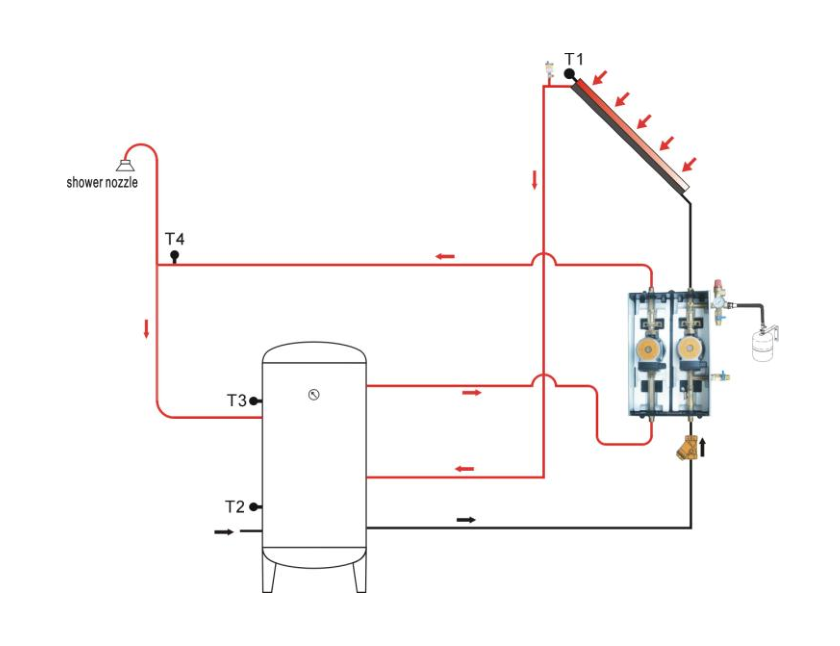

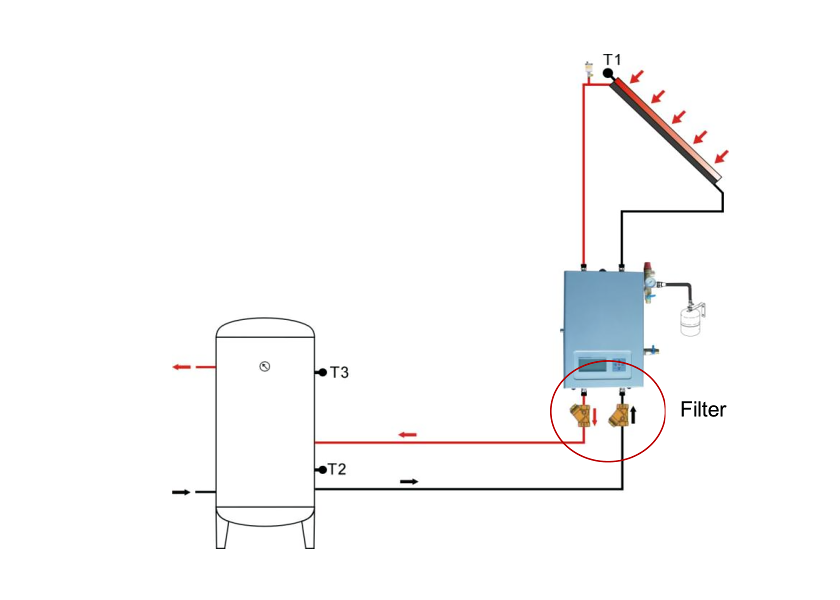

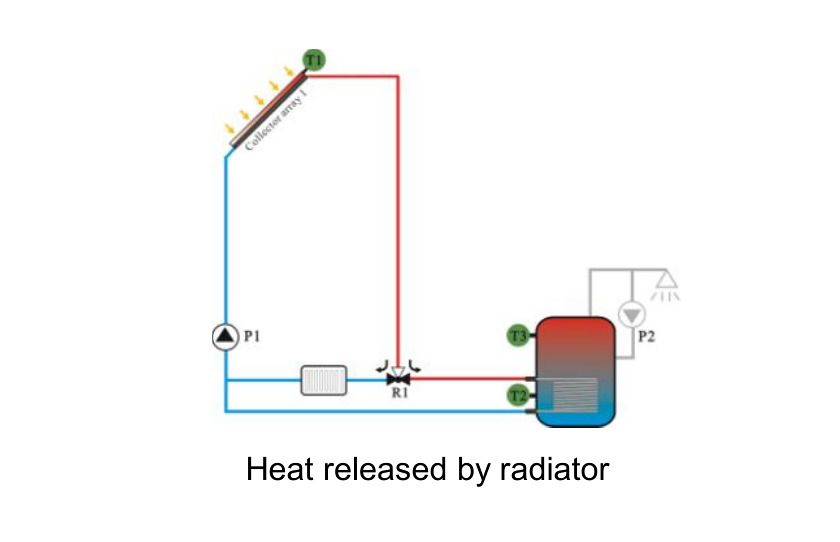

3.1 Diagramas de instalación de SR961S / SR962S / SR962P

3.2 SR961S / SR962S / SR962P Enlace de descarga del manual de instalación:

SR961S.pdf
