SR961S / SR962S / SR962P Солнечные рабочие станции и насосные станции

1.1 Обзор

Солнечная рабочая станция длясплит система солнечного водонагревателя под давлениемможет реализовывать управление потоком, тепловой цикл, вытяжку, регулирование давления, отображение температуры, добавление рабочей жидкости или слив воды и т. д. Солнечная рабочая станция работает для хранения горячей воды в резервуаре, подключив солнечный коллектор и раздельный резервуар для воды под давлением. Он может контролировать температура системы, давление, расход и т. д. в любое время.

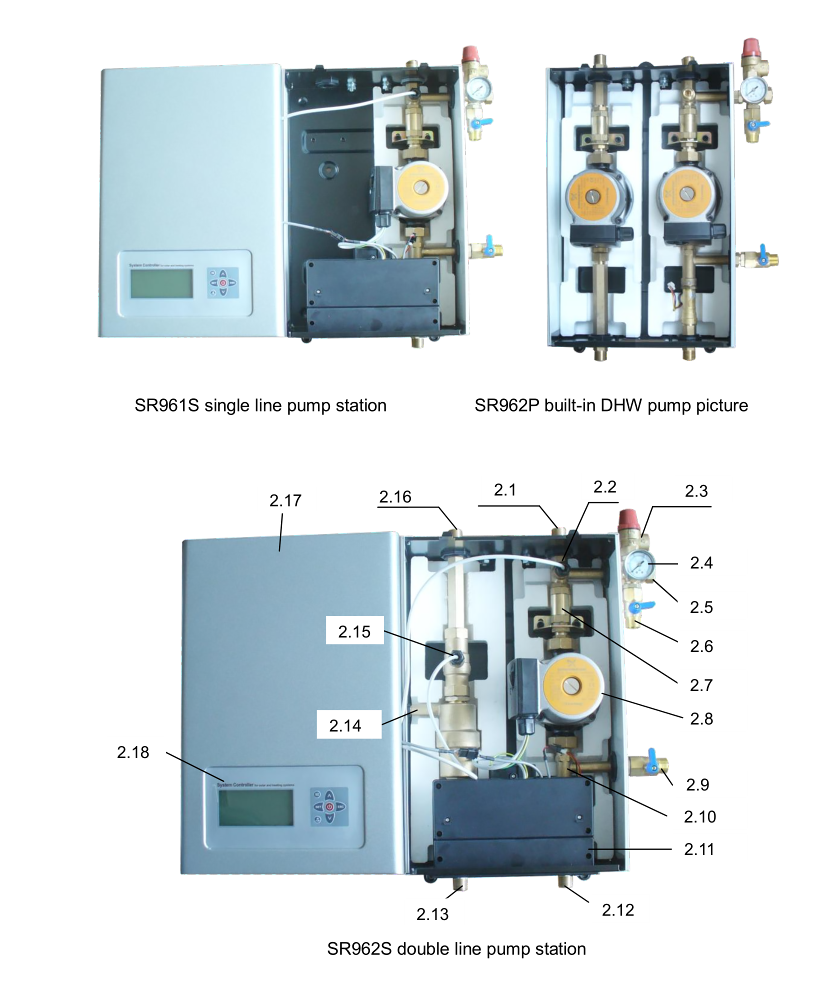

1.1.1 Изображение товара

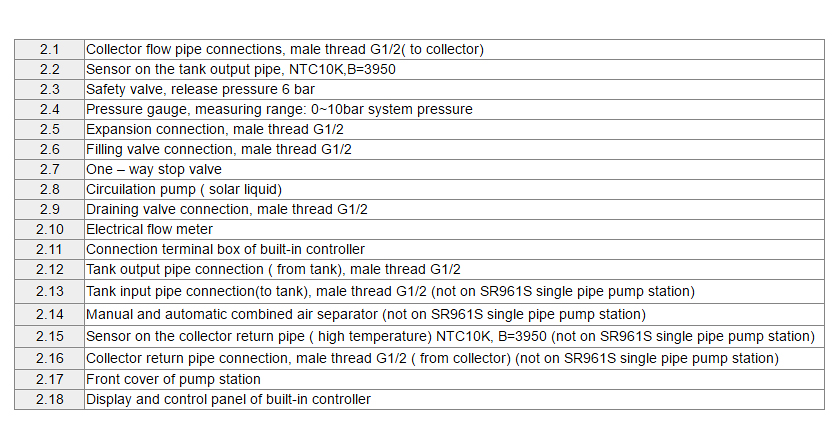

1.1.2 Наборы параметров

1.2 Основные функции

1.2.1 Опора насоса:

• Может быть поддержка нормального насоса.
• Можно поддержать насос высокой эффективности.

1.2.2 Настройка часов / недели

Работа функций и настройка параметров (уровень пользователя)

• ЭТО ГРМ отопление.

• Функция циркуляции воды CIRC ГВС.

• TCYC Температура или установка времени для насоса ГВС в трех временных отрезках.

1.2.3 Работа функций и настройка параметров (уровень инженера)

• DT Разница температур для солнечного циркуляционного насоса.
• EMOF Максимальная температура отключения коллектора (для функции аварийного закрытия коллектора).
• CMX Максимальная ограниченная температура коллектора (функция охлаждения коллектора).
• CMN Низкотемпературная защита коллектора.
• CFR температура защиты от замерзания коллектора.
• SMX Максимальная температура бака.
• REC Температура переохлаждения резервуара.
• C＿F Переключение между градусами Цельсия и Фаренгейта.

1.2.4 FUN Вспомогательные функции

32. Проверка неисправностей

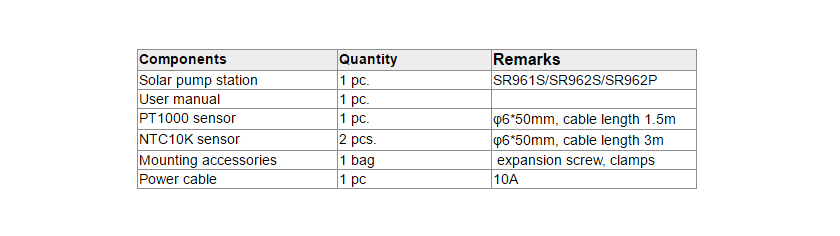

1.3 Объем поставки

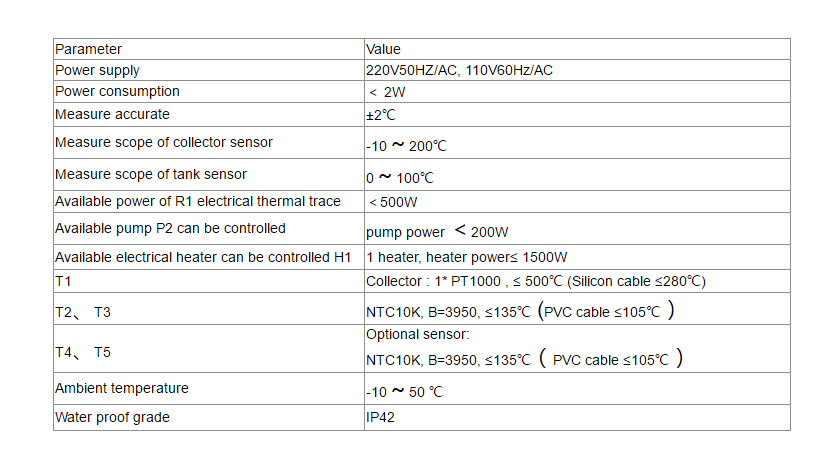

2.1 Технические параметры

2.2 Размер

Продукт: 42 см × 28 см × 15,5 см, 11 кг;

упаковка: 57см × 52см × 26см, 12,5 кг.

2.3Дополнительные аксессуары

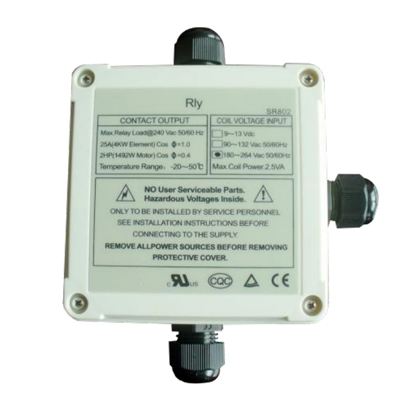

2.3.1 Электромагнитное реле: SR802, может управлять электрическим нагревом ≤4000 Вт.

Контакторный блок высокой мощности: SR802 Когда пользователь выбирает электрический нагреватель в качестве резервного устройства, мы рекомендуем использовать блок SR802, соединяющий контроллер и электрический нагреватель. Технические данные SR802 Размеры: 100ммx100ммx65мм. Источник питания: 180 В, 264 В, переменный ток 50/60 Гц. Подходящая мощность: ≤ 4000 Вт. Доступная температура окружающей среды: -10 ~ 50oC. Класс водонепроницаемости: IP43.

Схема подключения SR802:

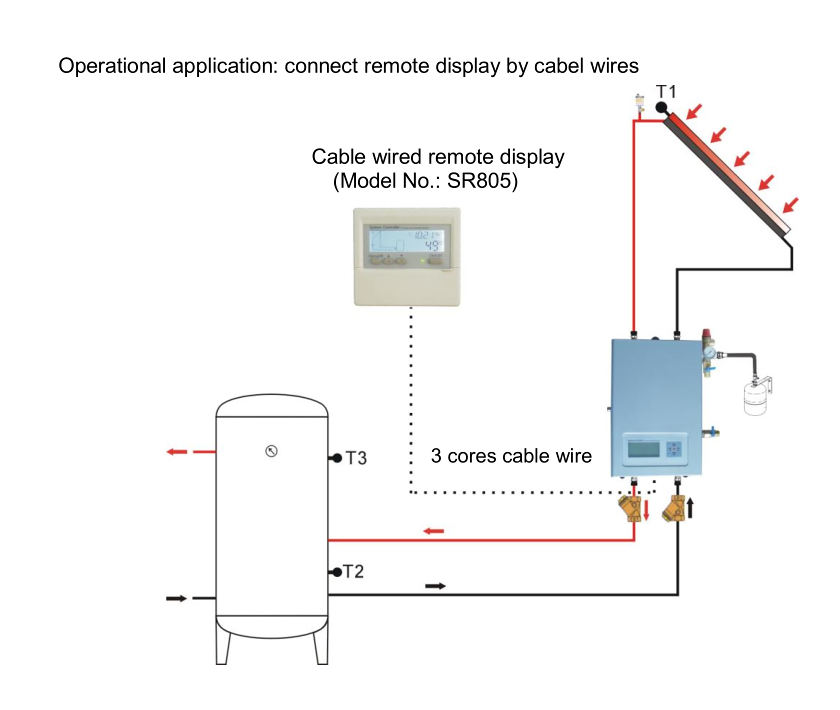

2.3.2 Кабельный дистанционный дисплей (SR805)

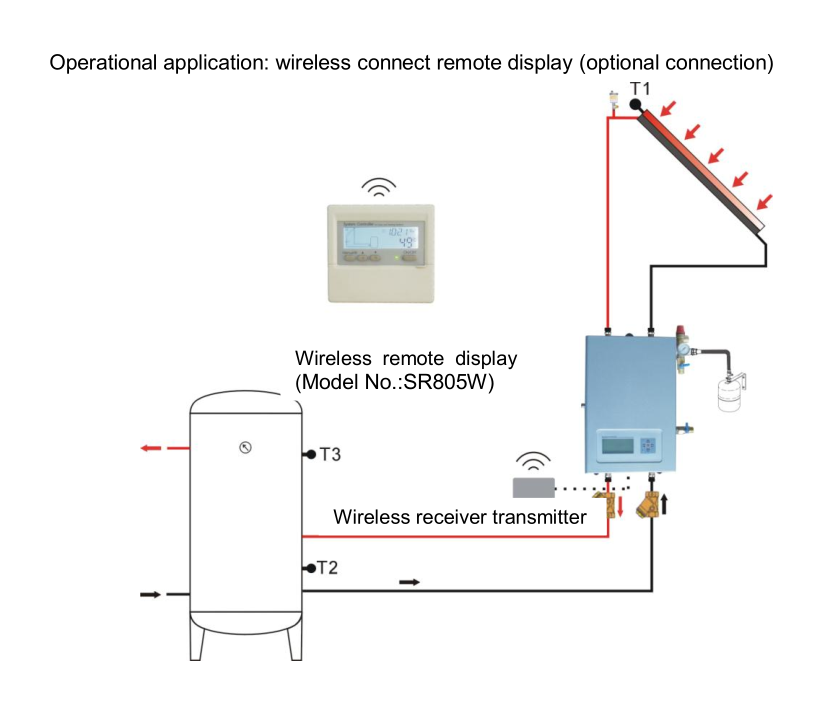

2.3.3 Беспроводной дистанционный дисплей (SR805W)

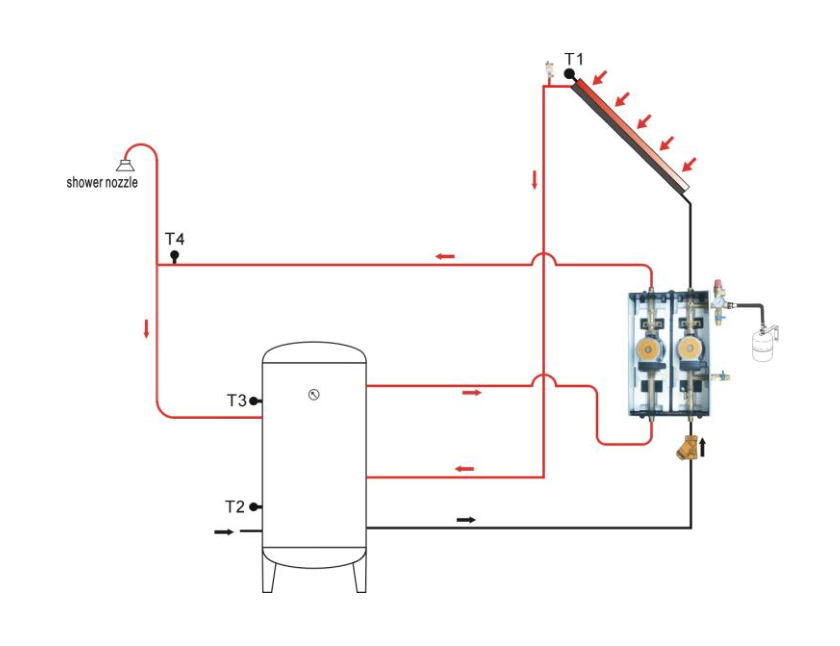

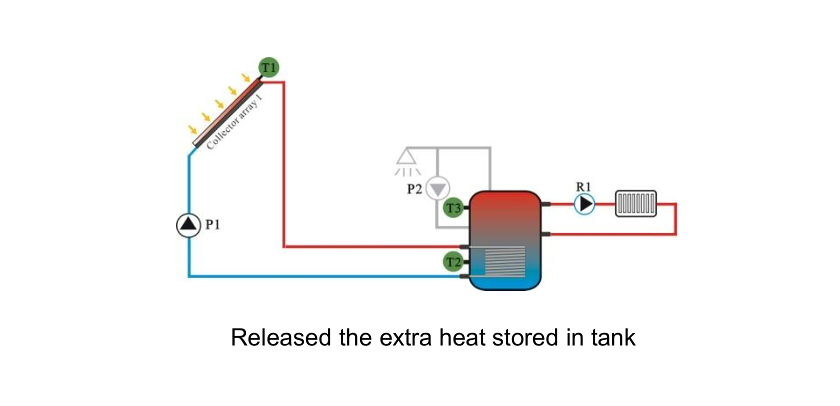

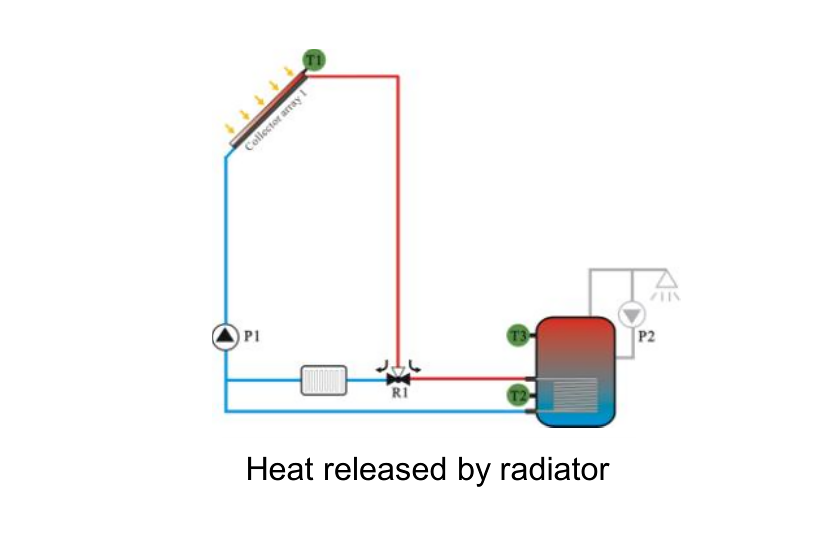

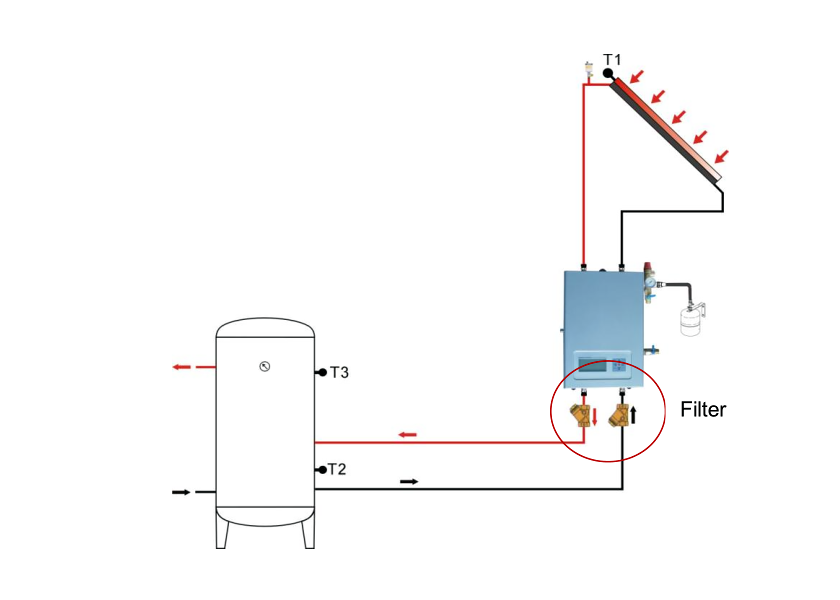

3.1 SR961S / SR962S / SR962P Схемы установки

3.2 SR961S / SR962S / SR962P Ссылка для скачивания руководства по установке:

SR961S.pdf
