Solararbeitsplatz und Pumpstationen SR961S / SR962S / SR962P

Solararbeitsplatz für geteiltes unter Druck stehendes Solarwarmwasserbereitersystem, kombiniert Durchflussregelung, Wärmezyklus, Abgas, Druckregelung, Temperaturanzeige, Systemeinspritzung / -entleerung und mehr. Die Sonnenenergie wird im Wassertank gespeichert, indem der Solarkollektor und der angeschlossen werden Geteilter Druckwassertank. Er kann jederzeit die Systemtemperatur, den Druck, den Durchfluss usw. überwachen.
  • SR961S / SR962S / SR962P

  • Anwendbar auf SFBS / SFFS

  • Metall, integrierte Schaltung

  • Solarheizung intelligent steuern

  • Geeignet für Solarwarmwasserbereiter mit geteiltem Druck

  • 1 Jahr

Menge:

1. Produktbeschreibung

1.1 Übersicht

Solar Workstation fürSplit-Solarwarmwasserbereiter-System mit Druckkann Durchflussregelung, Wärmezyklus, Absaugung, Druckregelung, Temperaturanzeige, Hinzufügen von Arbeitsflüssigkeit oder Ablassen von Wasser usw. realisieren. Die Solararbeitsstation speichert heißes Wasser im Tank, indem sie den Solarkollektor und den geteilten Druckwassertank verbindet. Sie kann überwachen Systemtemperatur, Druck, Durchfluss usw. jederzeit.

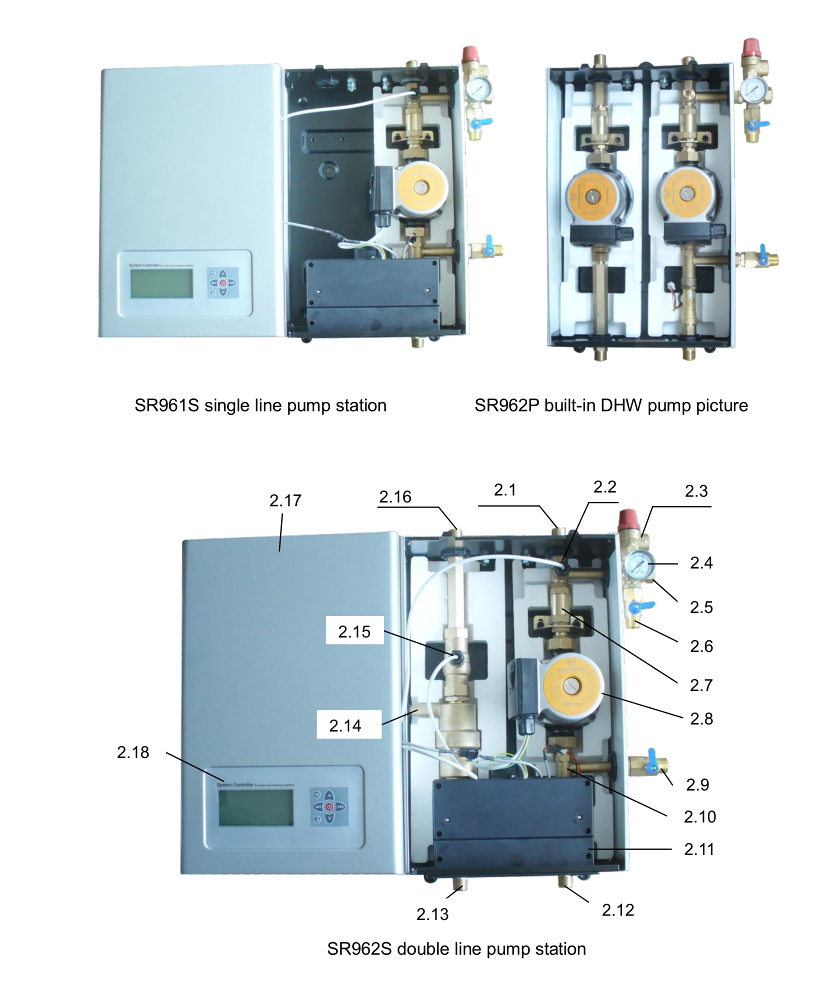

1.1.1 Produktbild

工作站 详情 页 1.1.1

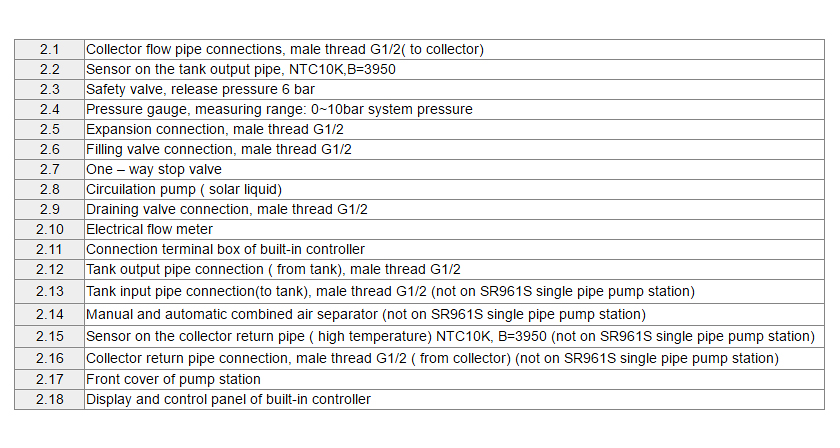

1.1.2 Kits Parameter

Solararbeitsplatz-1.1.2

1.2 Hauptfunktionen

1.2.1 Pumpenunterstützung:

  • Kann normale Pumpe unterstützen.
  • Kann Hochleistungspumpe unterstützen.

1.2.2 Uhr / Woche einstellen

Funktionen Betrieb und Parametereinstellung (User Grade)

  • THET Timing Heizung.

  • CIRC DHW Wasserumwälzfunktion.

  • TCYC-Temperatur oder Zeiteinstellung für die Warmwasserpumpe in drei Zeitabschnitten.

1.2.3 Funktionen Betrieb und Parametereinstellung (Ingenieurklasse)

  • DT Temperaturdifferenz für Solarkreislaufpumpe.
  • EMOF Maximale Abschalttemperatur des Kollektors (für die Notschließfunktion des Kollektors).
  • CMX Maximale begrenzte Temperatur des Kollektors (Kollektorkühlfunktion).
  • CMN Niedertemperaturschutz des Kollektors.
  • CFR-Frostschutztemperatur des Kollektors.
  • SMX Maximale Temperatur des Tanks.
  • REC Rückkühltemperatur des Tanks.
  • C_F Umschalten zwischen Celsius und Fahrenheit.

1.2.4 FUN Hilfsfunktionen

1. Funktion der DVWG Anti-Legionäre
2. Auswahl der Betriebsart P1 Pumpe P1
3. nMIN Einstellung der Pumpendrehzahl (Drehzahlregelung)
4. DTS Standardtemperaturdifferenz der Pumpe (zur Drehzahleinstellung)
5. RIS-Verstärkung für Umwälzpumpe (Geschwindigkeitsanpassung)
6. Auswahl des Betriebsmodus der Pumpe P2
7. Auswahl des FTYP-Durchflussmessertyps
8. OHQM-Messung der thermischen Energie
9. FMAX-Durchflussrate
10. MEDT Art der Wärmeübertragungsflüssigkeit
11. MED% Konzentration der Wärmeübertragungsflüssigkeit
12. INTV-Pumpe Unterbrechungsfunktion
13. tSTP Pumpenintervall-Ablaufzeit
14. tRUN Nachlaufzeit des Pumpenintervalls
15. AHO / AHF Automatische Thermostatfunktion
16. COOL Tankkühlfunktion
17. BYPR-Bypass-Funktion (hohe Temperatur)
18. HND Manuelle Steuerung
19. PASS Passwort gesetzt
20. LOAD Wiederherstellung auf Werkseinstellung
21. \"EIN / AUS\" -Taste zum Ein- und Ausschalten des Controllers
22. Urlaubsfunktion
23. Manuelle Heizung
24. Warmwasserpumpe manuell steuern
25. Temperaturprüffunktion
26. Schutzfunktion
27. Speicherschutz
28. Bildschirmschutz
29. Trockenlaufschutz der Pumpe
30. Fehlerbehebung
31. Störungsschutz

32. Fehlerprüfung

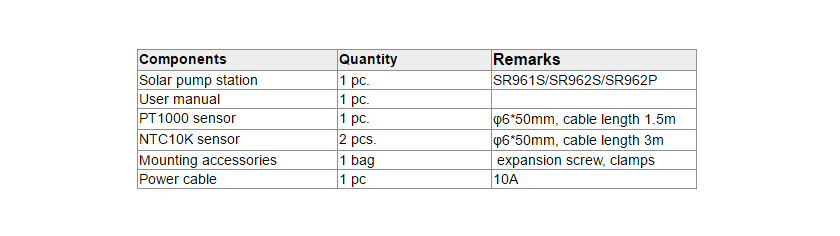

1.3 Lieferumfang

Solararbeitsplatz-1.3


2. Technische Parameter

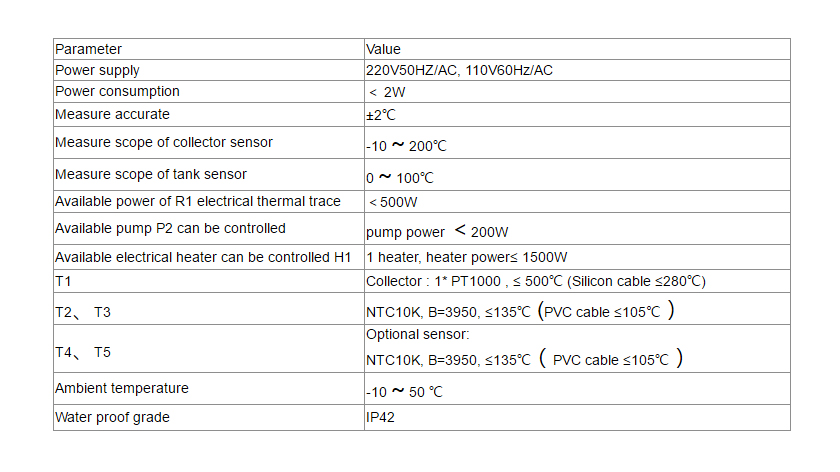

2.1 Technische Parameter

Solararbeitsplatz-2.1


2.2 Größe

Produkt: 42 cm × 28 cm × 15,5 cm, 11 kg;

Verpackung: 57 cm × 52 cm × 26 cm, 12,5 kg.


2.3Optionales Zubehör

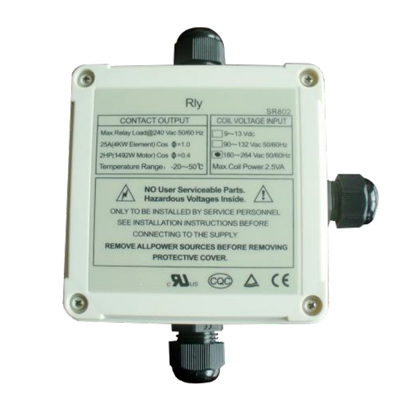

2.3.1 Elektromagnetisches Relais: SR802, kann die elektrische Heizung von ≤4000W steuern.


Solararbeitsplatz-2.3.1


Schütz mit hoher Leistung: SR802


Wenn der Benutzer die elektrische Heizung als Backup-Gerät auswählt, empfehlen wir die Verwendung der SR802-Einheit, die den Controller und die elektrische Heizung verbindet.

Technische Daten des SR802 Abmessungen: 100 mm x 100 mm x 65 mm.

Stromversorgung: 180 V ~ 264 V / AC 50/60 Hz.

Geeignete Leistung: ≤ 4000W.

Verfügbare Umgebungstemperatur: -10 ~ 50 ° C Wasserdichte Qualität: IP43.

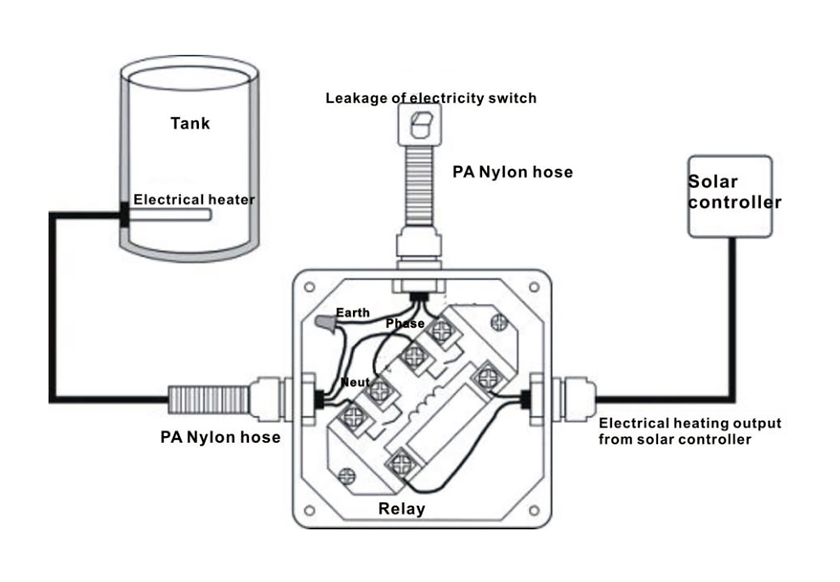

SR802 Anschlussplan:

Solar Work Station-2.3.1-2

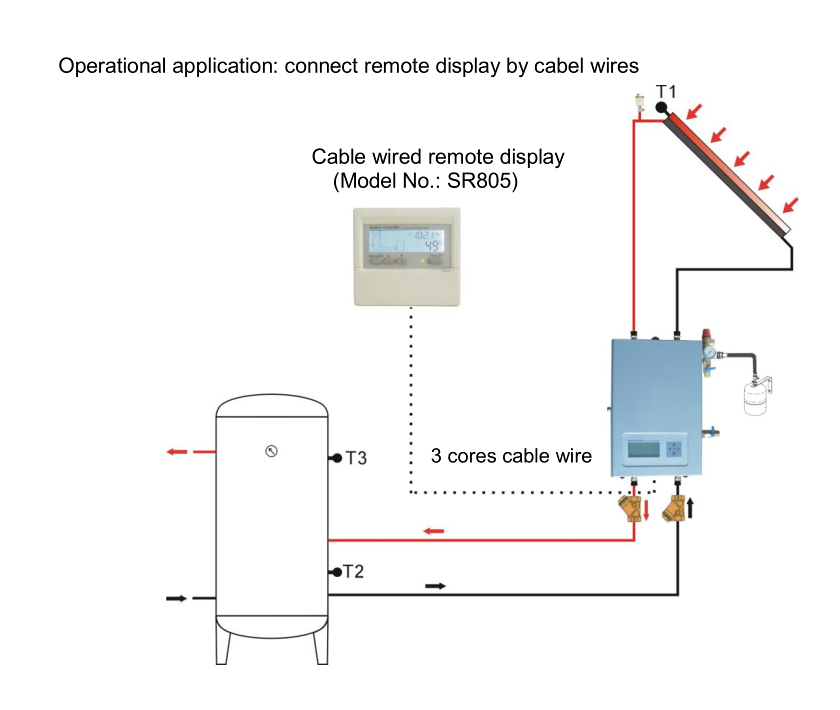

2.3.2 Kabelgebundene Fernanzeige (SR805)

Abmessung: 130 * 10 * 20 mm,
Verfügbare Umgebungstemperatur: -10 ° C ~ 50 ° C,
Wasserdichte Qualität: IP40,
Anwendung siehe Handbuch (5.2 Anschlussklemme),
Betriebsanwendung: Verbinden Sie die Fernanzeige über Kabel.

3. 详情 页 2.3.2

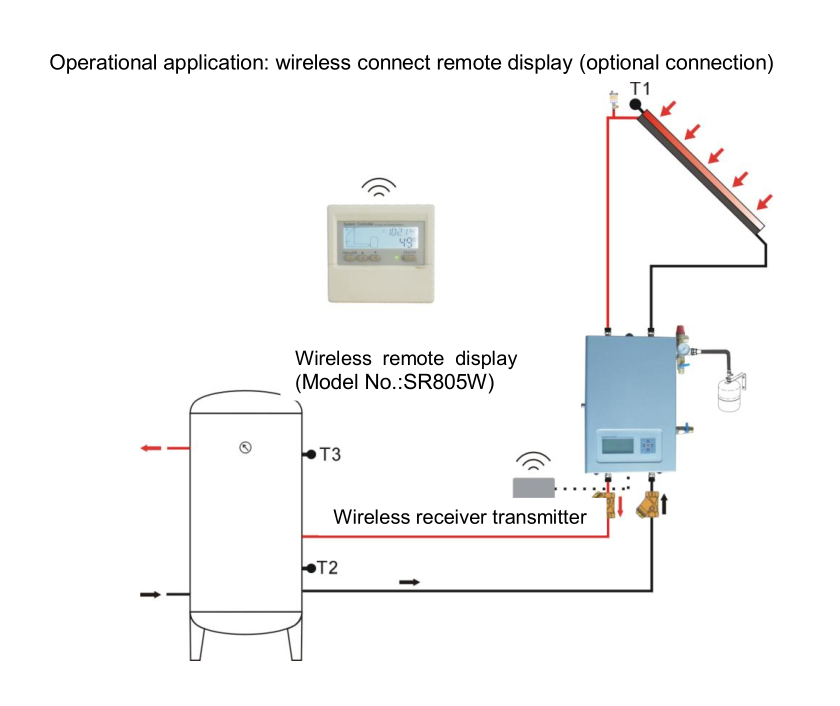

2.3.3 Drahtlose Fernanzeige (SR805W)

Abmessung: 130 * 10 * 20 mm,
Verfügbare Umgebungstemperatur: -10 ° C ~ 50 ° C,
Wasserdichte Qualität: IP40,
Anwendung siehe Handbuch (5.2 Anschlussklemme),
Betriebsanwendung: Wireless Connect Remote-Anzeige.

3. 详情 页 2.3.3

3. Produktinstallation

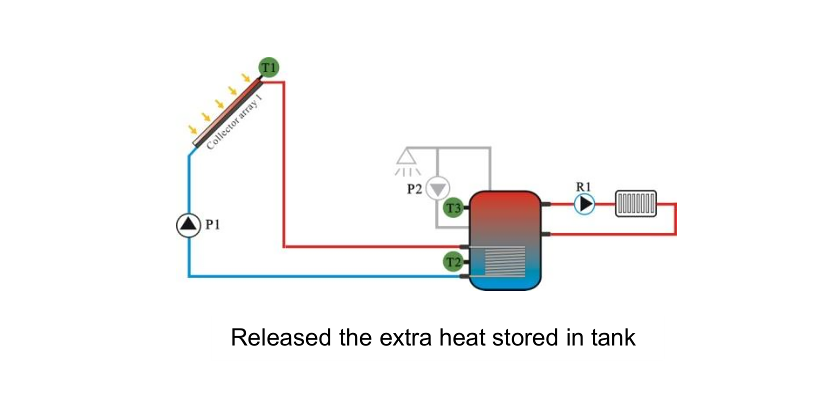

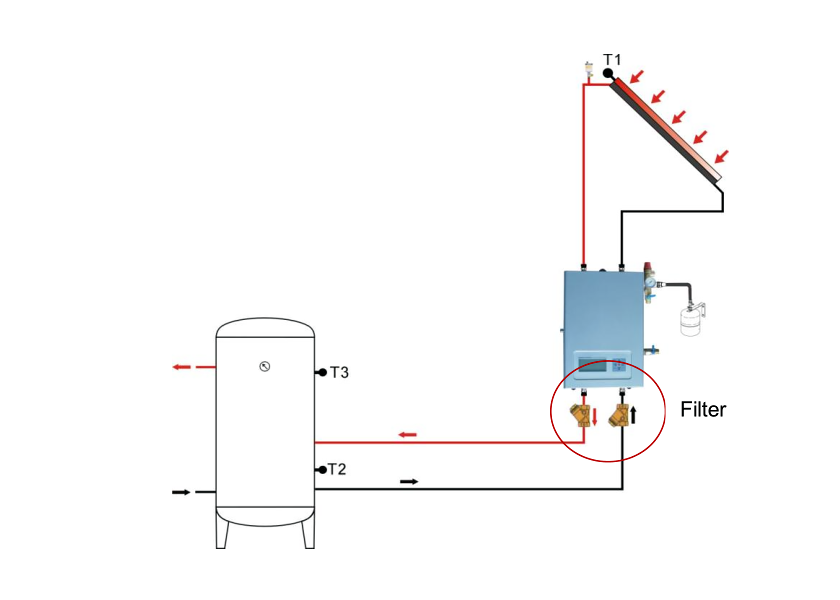

3.1 Installationsdiagramme SR961S / SR962S / SR962P

工作站 详情 页 3.1-1

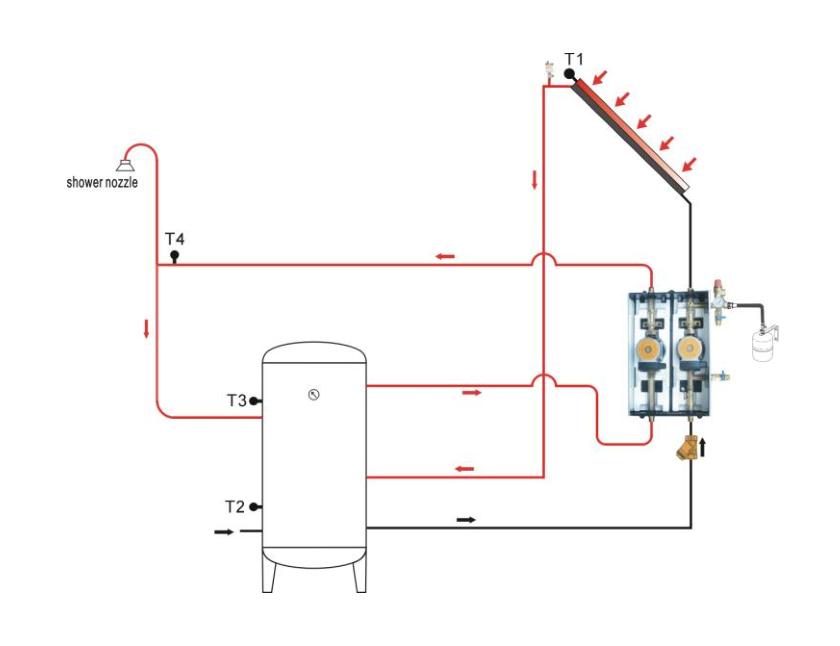

工作站 详情 页 3.1-2

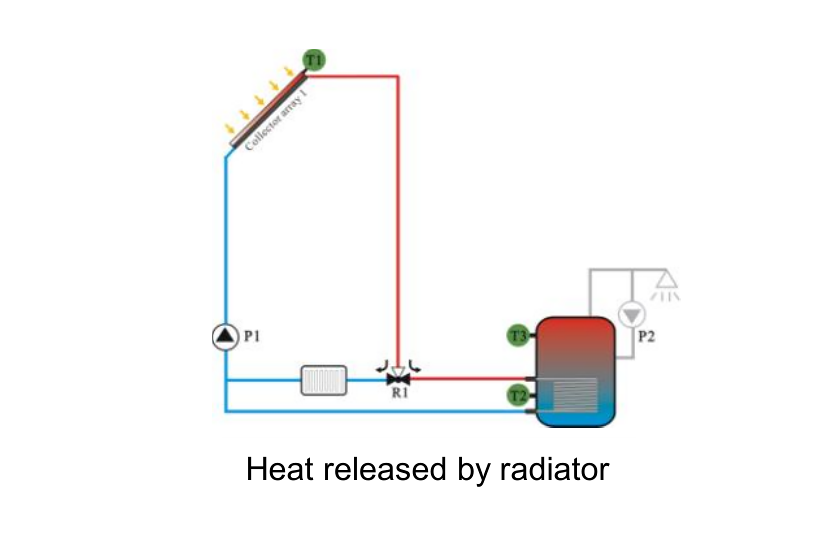

工作站 详情 页 3.1-3


工作站 详情 页 3.1-4


3.2 SR961S / SR962S / SR962P Installationshandbuch Download-Link:

SR961S.pdf
