Station de travail solaire et stations de pompage SR961S / SR962S / SR962P

1.1 Présentation

Station de travail solaire poursystème de chauffe-eau solaire sous pression divisépeut réaliser le contrôle du débit, du cycle de chaleur, de l'évacuation, du contrôle de la pression, de l'affichage de la température, de l'ajout de fluide de travail ou de la vidange de l'eau, etc. température, pression, débit, etc. du système à tout moment.

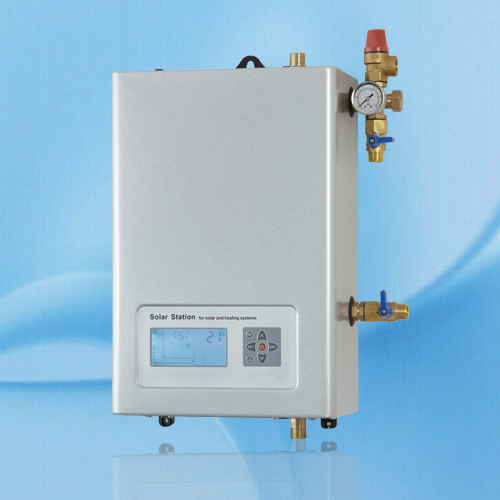

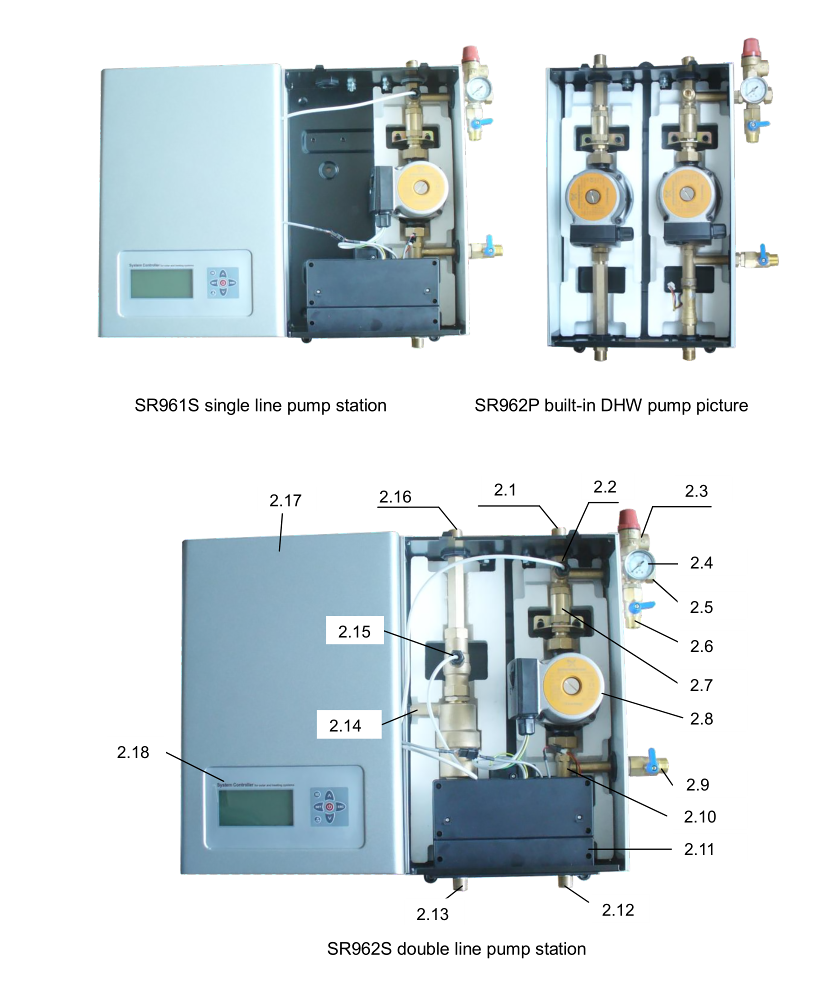

1.1.1 Image du produit

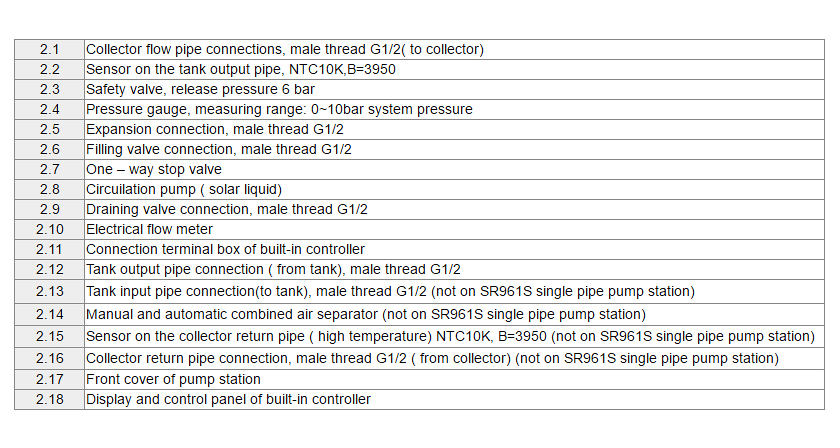

1.1.2 Paramètre des kits

1.2 Fonctions principales

1.2.1 Support de pompe:

• Peut être compatible avec la pompe normale.
• Peut être supporté par une pompe à haute efficacité.

1.2.2 Configurer l'horloge / semaine

Fonctionnement des fonctions et configuration des paramètres (niveau utilisateur)

• THET Timing chauffage.

• CIRC Fonction de circulation d'eau chaude sanitaire.

• TCYC Réglage de la température ou du temps pour la pompe ECS en trois tranches horaires.

1.2.3 Fonctionnement des fonctions et configuration des paramètres (niveau ingénieur)

• DT Différence de température pour pompe de circuit solaire.
• EMOF Température d'arrêt maximale du capteur (pour la fonction de fermeture d'urgence du capteur).
• CMX Température maximale limitée du capteur (fonction de refroidissement du capteur).
• CMN Protection basse température du collecteur.
• Température de protection antigel CFR du capteur.
• SMX Température maximale du réservoir.
• REC Température de refroidissement du réservoir.
• C＿F Basculez entre Celsius et Fahrenheit.

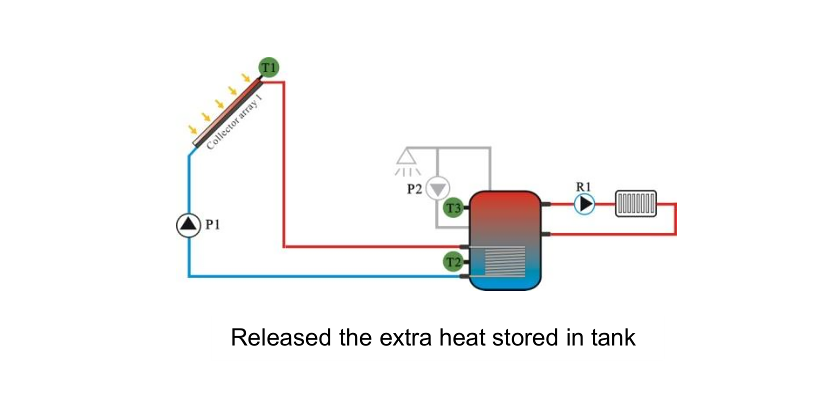

1.2.4 FUN Fonctions auxiliaires

32. Problème de vérification

1.3 Contenu de la livraison

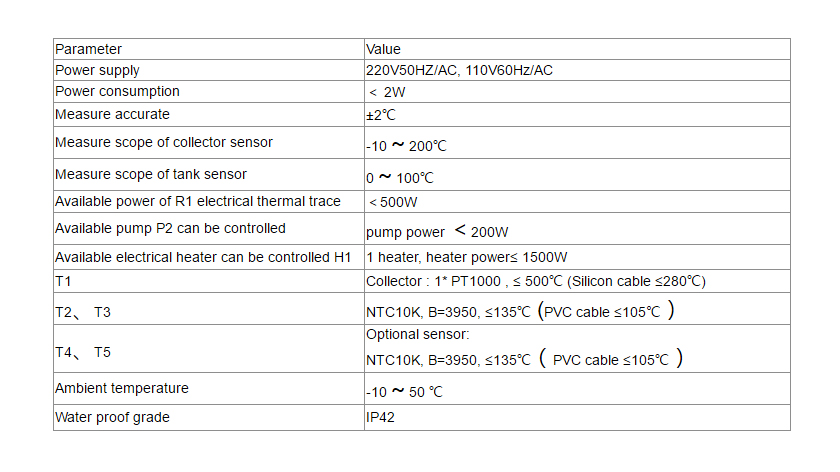

2.1 Paramètres techniques

2.2 Taille

Produit: 42 cm × 28 cm × 15,5 cm, 11 kg;

paquet: 57 cm × 52 cm × 26 cm, 12,5 kg.

2.3Accessoires optionnels

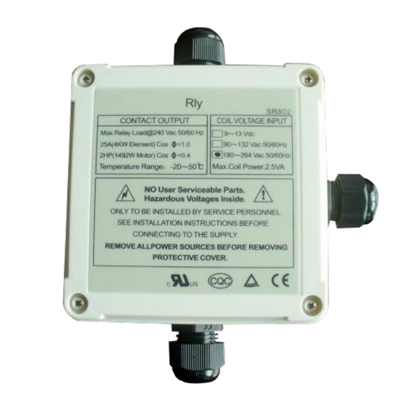

2.3.1 Relais électromagnétique: SR802, peut contrôler le chauffage électrique de ≤4000W.

Unité de contacteur de haute puissance: SR802 Lorsque l'utilisateur sélectionne le chauffage électrique comme dispositif de secours, nous recommandons d'utiliser le contrôleur de connexion de l'unité SR802 et le chauffage électrique. Données techniques du SR802 Dimension: 100 mm x 100 mm x 65 mm. Alimentation: 180V ～ 264V / AC 50 / 60Hz. Puissance appropriée: ≤ 4000W. Température ambiante disponible: -10 ~ 50oC Grade étanche à l'eau: IP43.

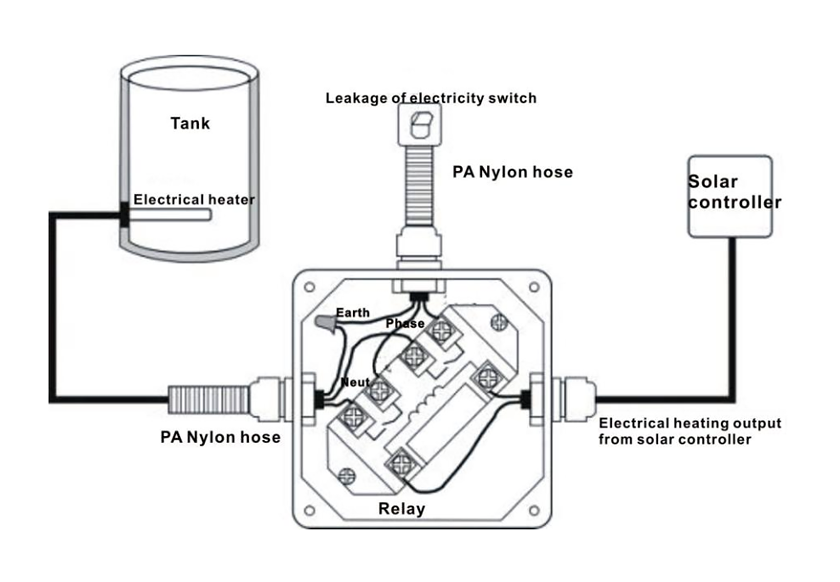

Schéma de connexion du SR802:

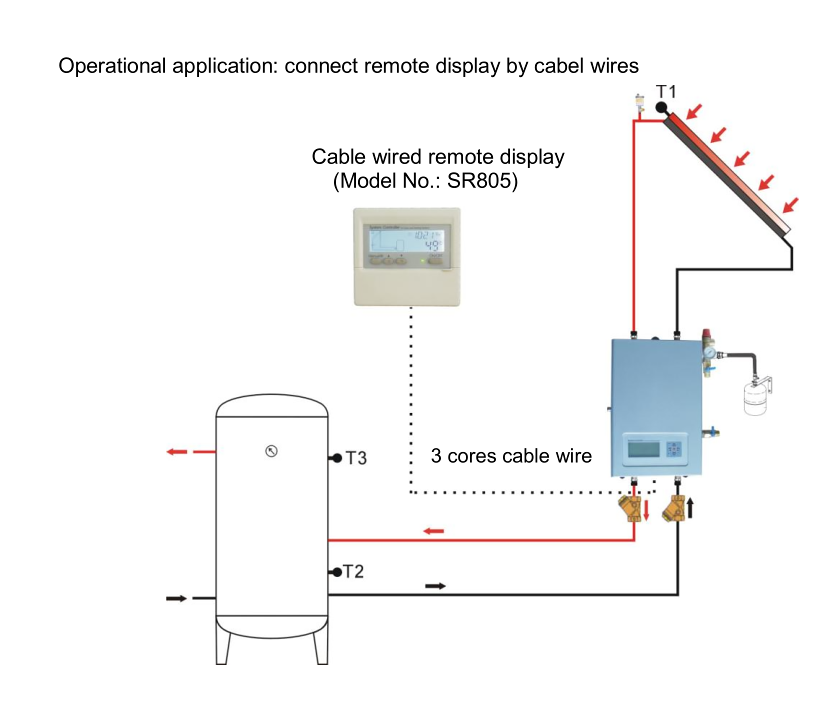

2.3.2 Affichage à distance câblé （SR805）

2.3.3 Affichage à distance sans fil （SR805W）

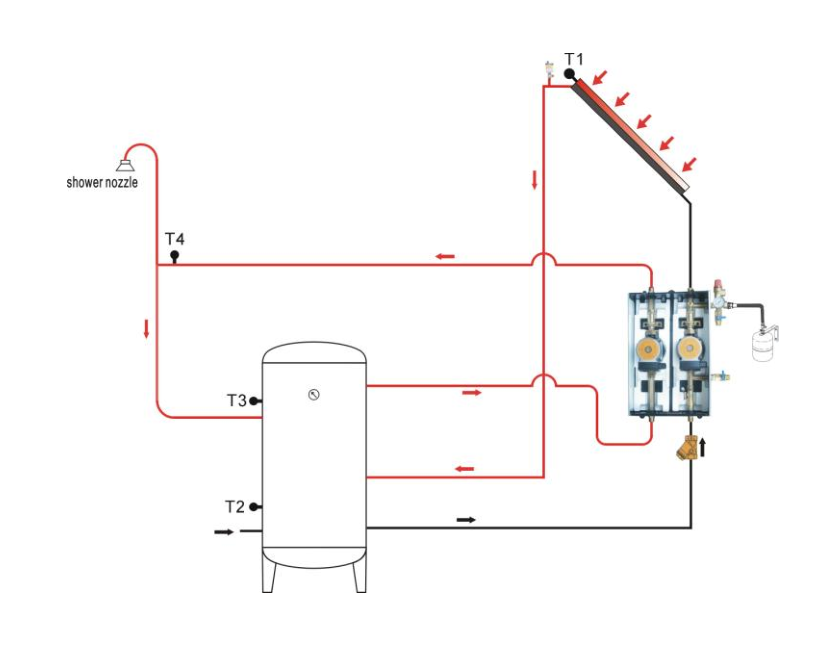

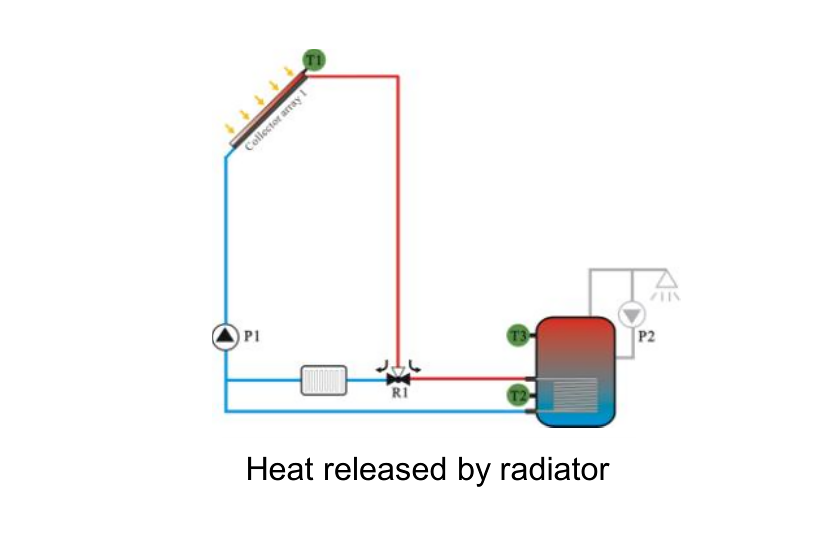

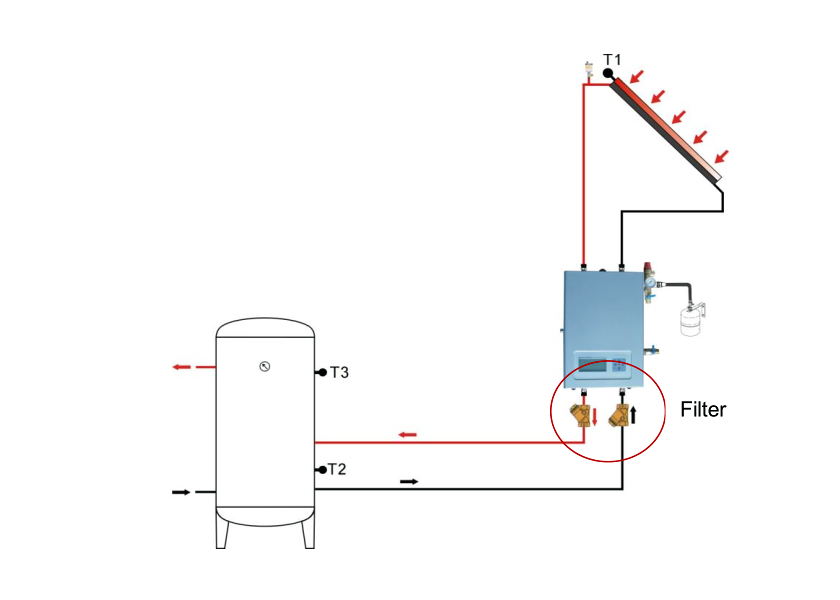

3.1 Schémas d'installation du SR961S / SR962S / SR962P

3.2 Lien de téléchargement du manuel d'installation du SR961S / SR962S / SR962P:

SR961S.pdf
