SFBH Calefacción solar para hotel

1.1 Descripción general

• Los hoteles, apartamentos, gimnasios, spas, fábricas, escuelas, hospitales y otros lugares públicos necesitan usar mucha agua caliente todos los días y los gastos de energía representan una gran parte del costo.

• La inversión única en calefacción solar puede recuperar los costos de inversión en 2 a 4 años. El sistema de calefacción solar puede usarse durante 15-20 años, por lo que obviamente es para ver el ingreso fijo en el futuro.

• Los sistemas de calefacción solar se están volviendo populares en los sistemas de calefacción central.

• El sistema SFBH está diseñado principalmente para proyectos de calefacción central de 20 personas o más. Cuanto más grande es el proyecto, más obvio es el efecto del ahorro de energía y la reducción de costos.

1.2 estructura

2.1 Consumo de agua per cápita

Si se mezcla agua fría a 20 ° C con agua caliente a 60 ° C, se requieren 55 L de agua caliente a 60 ° C y 45 L de agua fría a 20 ° C.

2.2 La cantidad de insolación

2.3 temperatura del agua

2.4 Colector solar

2.5 conclusión

• Temperatura inicial del agua

• Solicitud del usuario sobre la temperatura del agua

• insolación solar en la ciudad donde se ubica el proyecto

• Lugar de instalación de colector solar y tanque

• Utilización de equipos de calefacción originales, conexión y control inteligente.

• Diseño de sistemas de calefacción de respaldo.

4.1Solución de diseño de proyecto de hotel de calefacción solar de menos de 2000L tank Tanque presurizado）

4.2 Solución de diseño de proyecto de hotel de calefacción solar 1000L-2000L （Tanque no presurizado）

• El diseño utiliza uncolector de tubo de calor solary untanque de agua caliente de almacenamiento sin presión, con 2 bobinas en el interior.

• La bobina inferior se usa para el sistema de calefacción de circulación del colector solar y la bobina superior se usa para el suministro de agua caliente.

• El tanque de agua usa una bola flotante para reponer el agua.

• La bobina superior se puede usar para suministrar directamente agua caliente a alta presión, reducir el equipo y los costos operativos para el suministro de agua caliente.

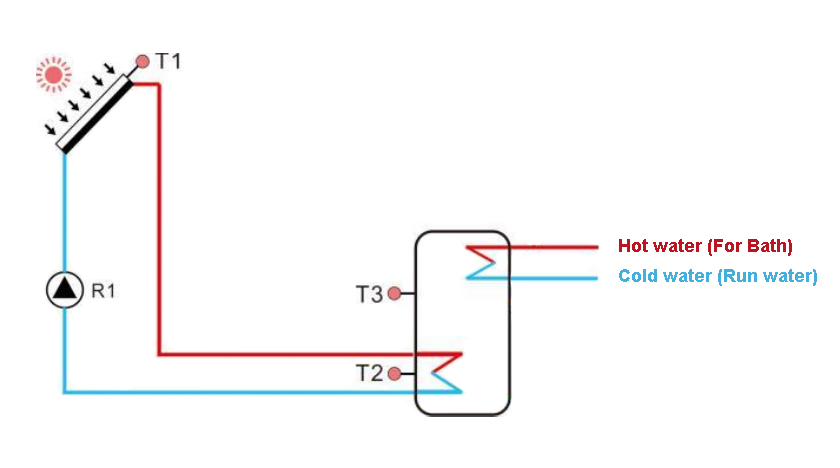

4.2.2 Diagrama de operación del diseño del sistema

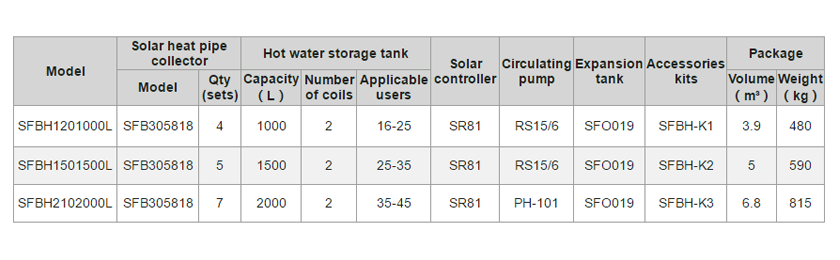

4.2.3 Lista de configuración de especificaciones comunes

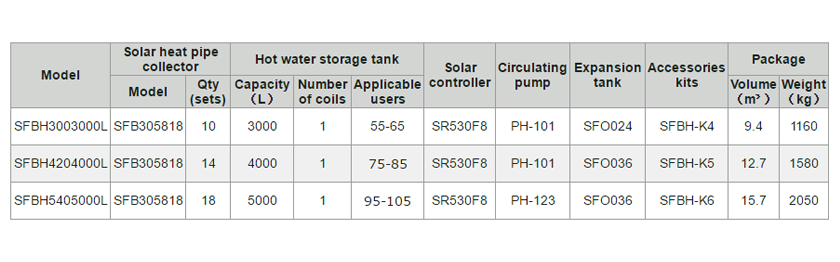

4.3 Solución de diseño de proyecto de hotel de calefacción solar 3000L-5000L

4.3.1 Características de diseño

• El diseño utiliza uncolector de tubo de calor solary untanque de agua caliente de almacenamiento sin presióncon 1 bobina en la parte inferior.

• La bobina inferior se utiliza para el sistema de calentamiento de circulación del colector solar.

• La válvula solenoide en el tanque ayuda a alimentar el agua.

• Generalmente unbomba de refuerzodeben agregarse al sistema de suministro de agua caliente.

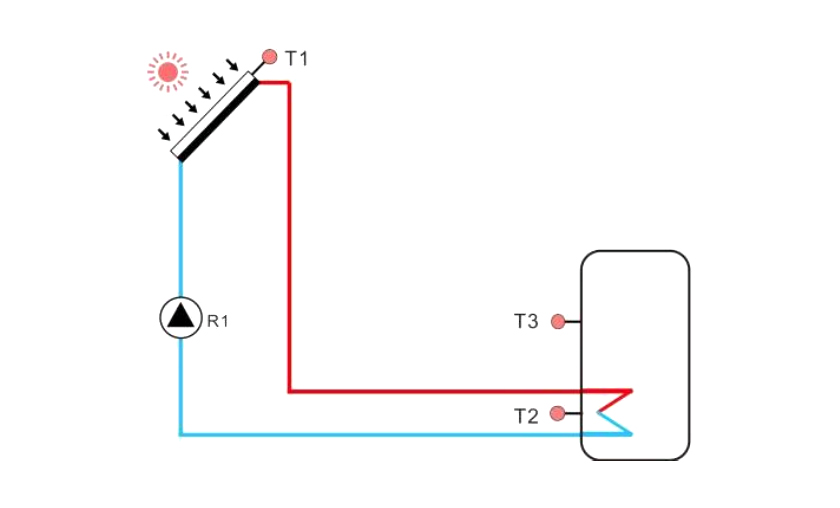

4.3.2 Diagrama de operación de diseño del sistema

Controlador solar:SR530F8

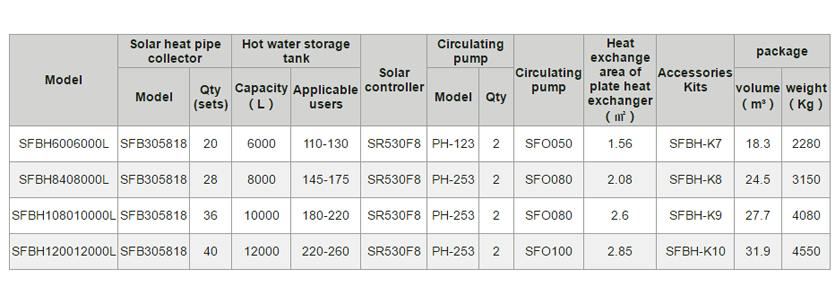

4.4 Solución de diseño de proyecto de hotel de calefacción solar 6000L-12000L

• El diseño utiliza uncolector de tubo de calor solary un tanque de agua caliente de almacenamiento no presurizado sin bobinas.

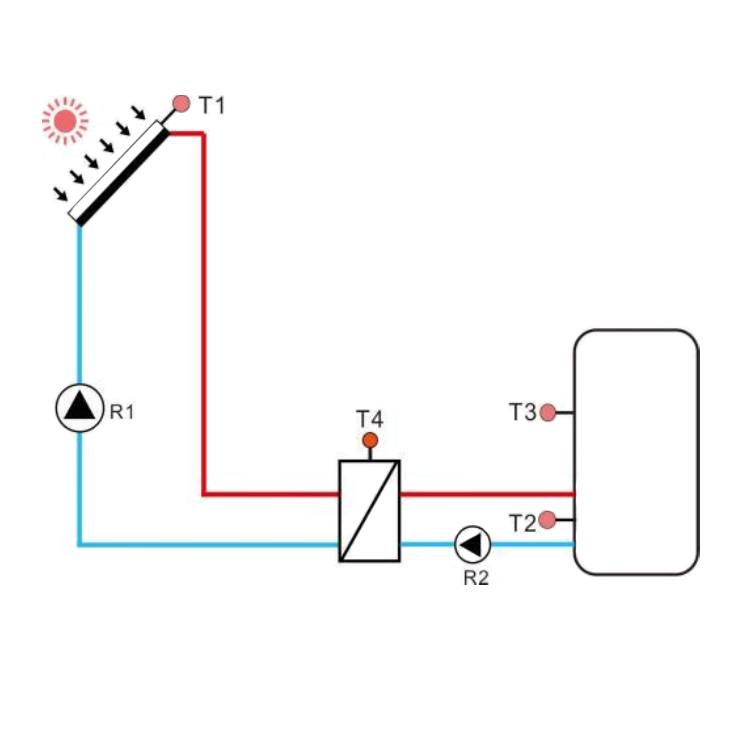

• Intercambiador de calor de placas, transporta la energía térmica absorbida por los colectores solares al tanque.

• La válvula solenoide en el tanque ayuda a alimentar el agua.

• Si hay una gran solicitud de suministro de agua caliente, el sistema debe estar equipado con unbomba de refuerzoo unbomba de refuerzo de frecuencia variable.

4.4.2 Diagrama de operación del diseño del sistema

4.5 Accesorios opcionales

Conexión de montaje de férula de colector solar Tubería de conexión.

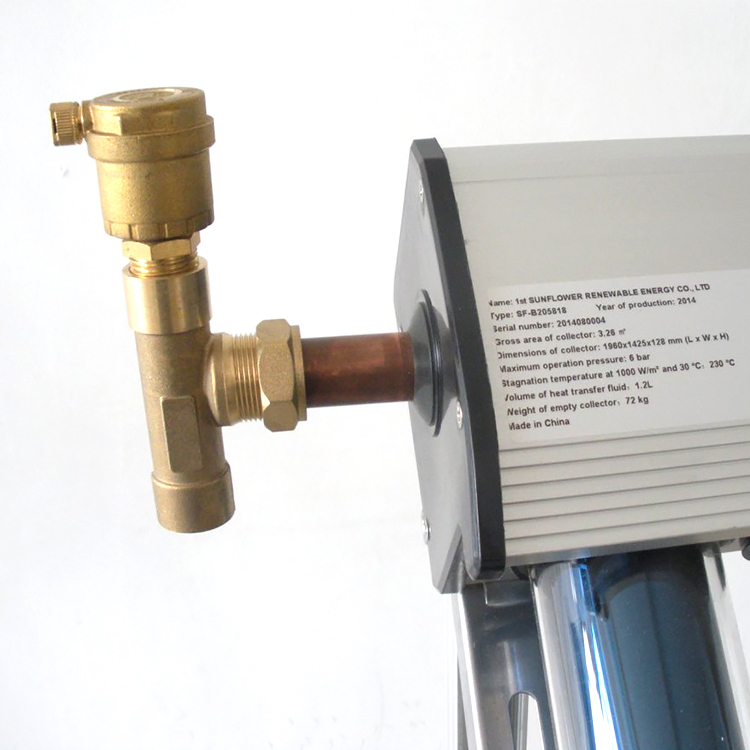

Válvula de ventilación Excluya el aire dentro de la tubería de circulación.

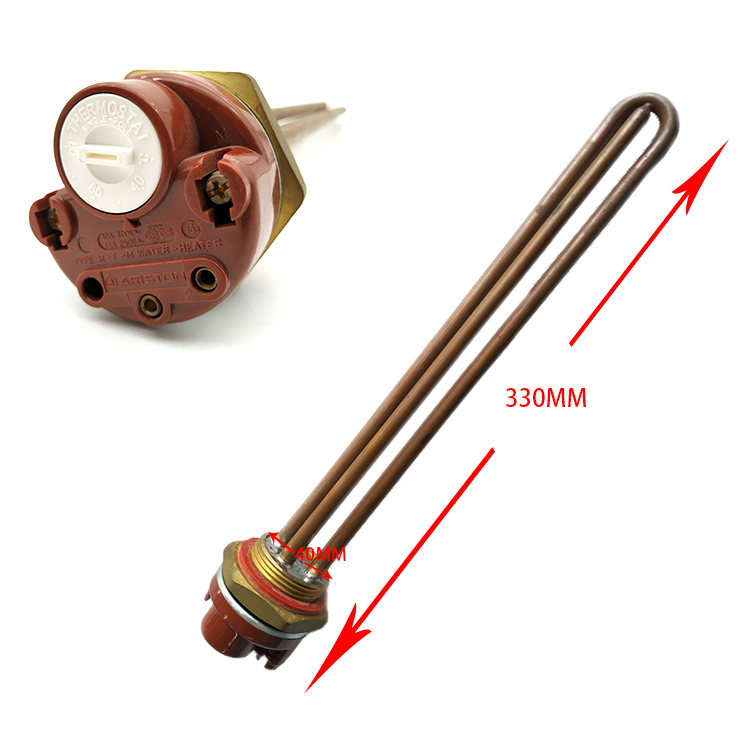

Calefacción eléctrica Una potencia de calentamiento auxiliar para respaldo.

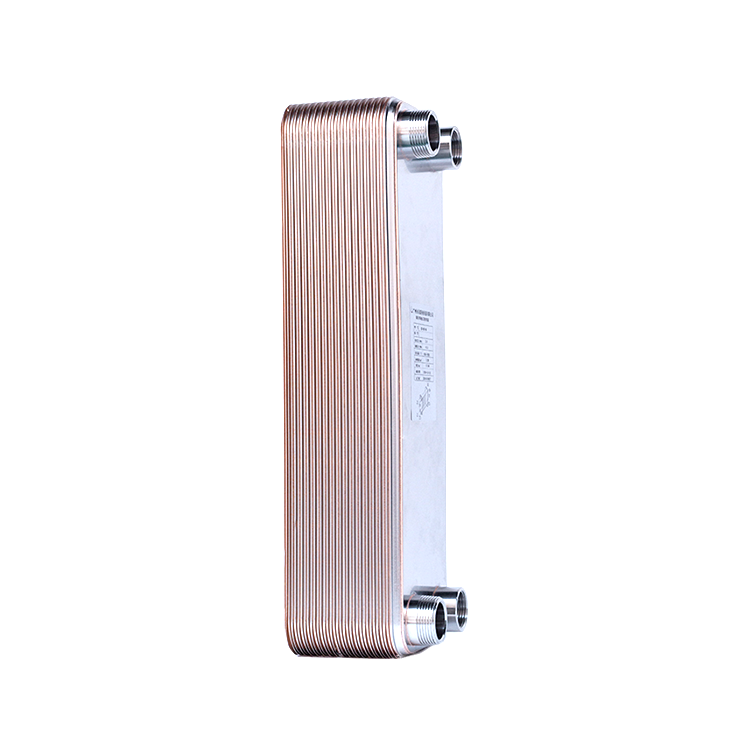

Intercambiador de calor de placas Intercambio de calor.

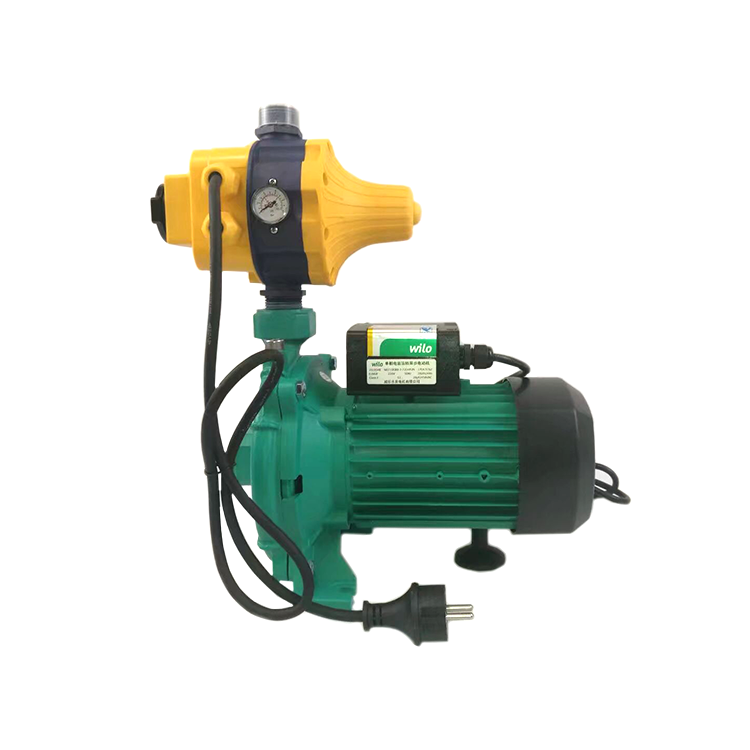

Bomba de refuerzo Suministro de agua caliente.

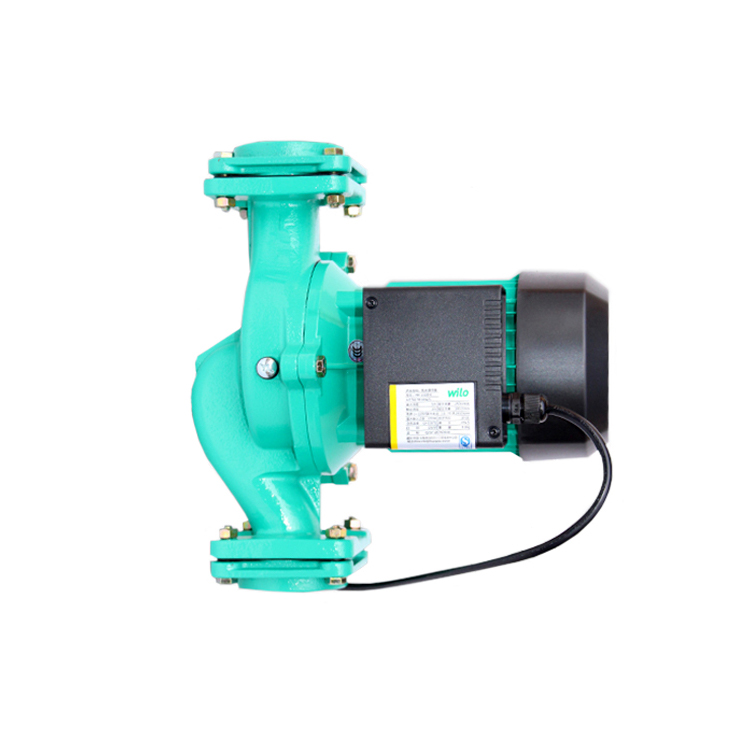

Bomba de circulación de agua caliente PH Circulación de agua caliente.

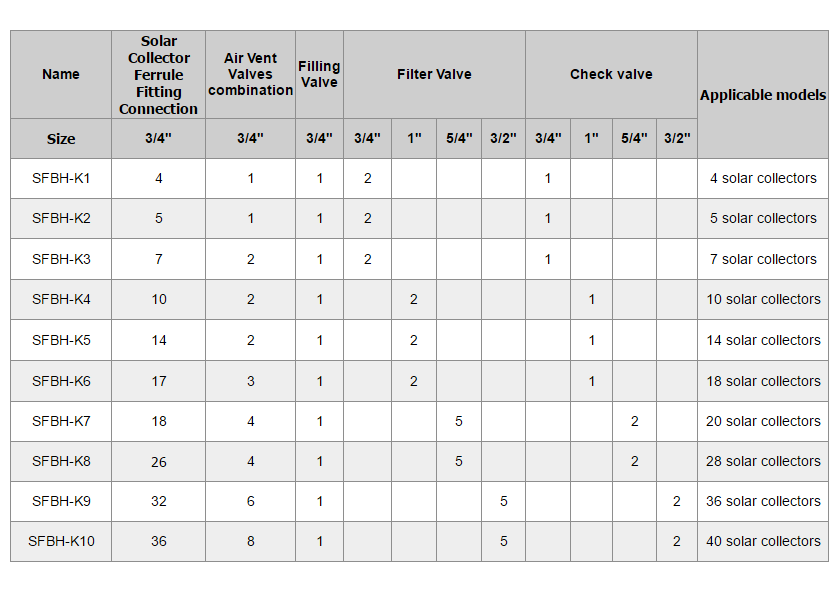

4.6 Kits de accesorios

5.1 Instalación

• Los colectores solares se pueden instalar en el suelo, en los techos planos o en los techos inclinados donde haya luz solar eficiente. Los soportes deben conectarse de forma fija con la base de montaje

• El tanque de agua se coloca en el suelo o en el techo.

• La bomba de circulación está fijada en el suelo o en la pared y debe protegerse de la lluvia y el agua.

• La tubería de metal se usa como tubería de circulación, como una tubería de cobre rojo o una tubería de fuelle de acero inoxidable. Se evita la tubería PPR.

• El colector solar se instala en una matriz simétrica para evitar un flujo desigual de la tubería y cortocircuitos.

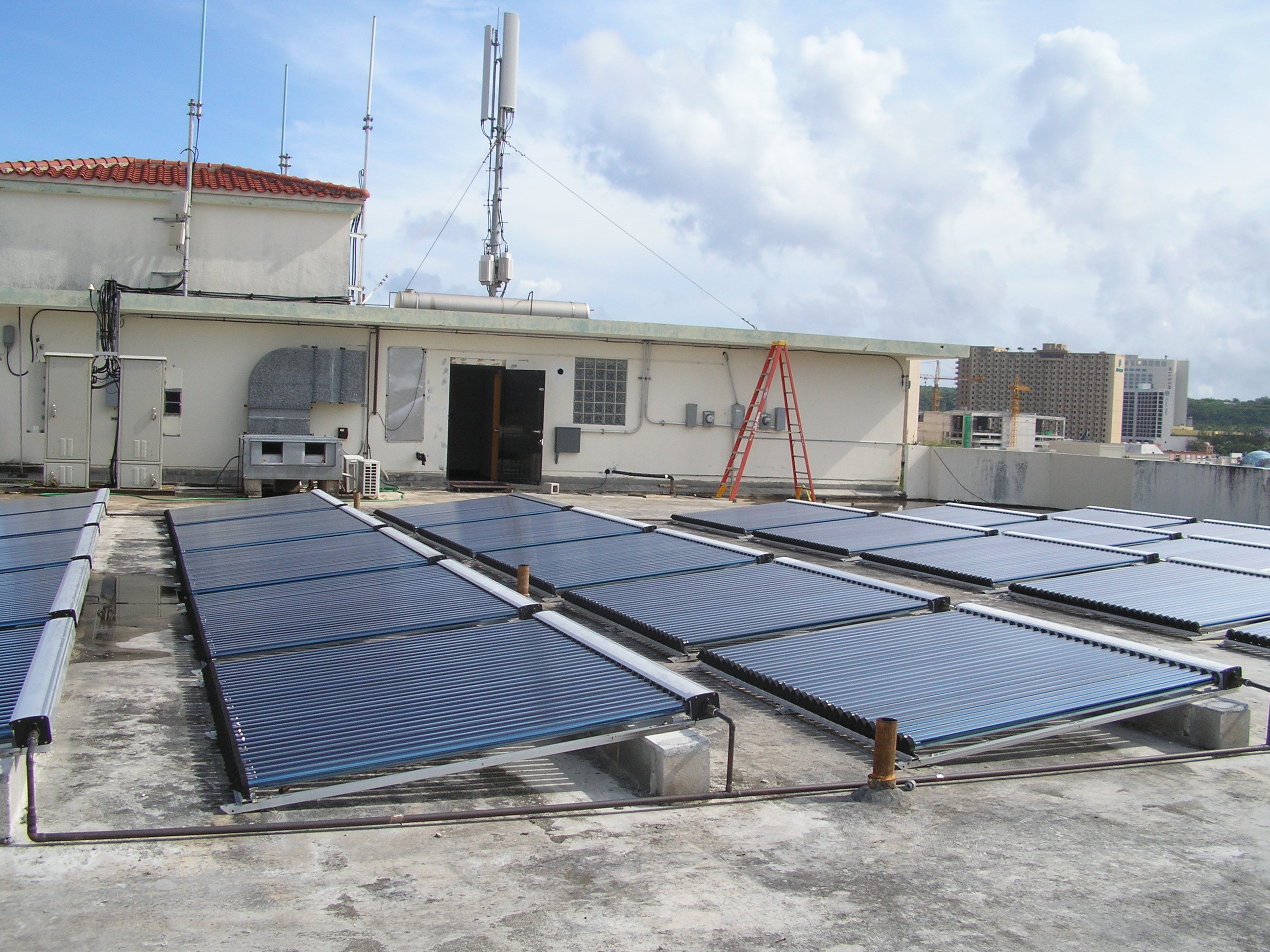

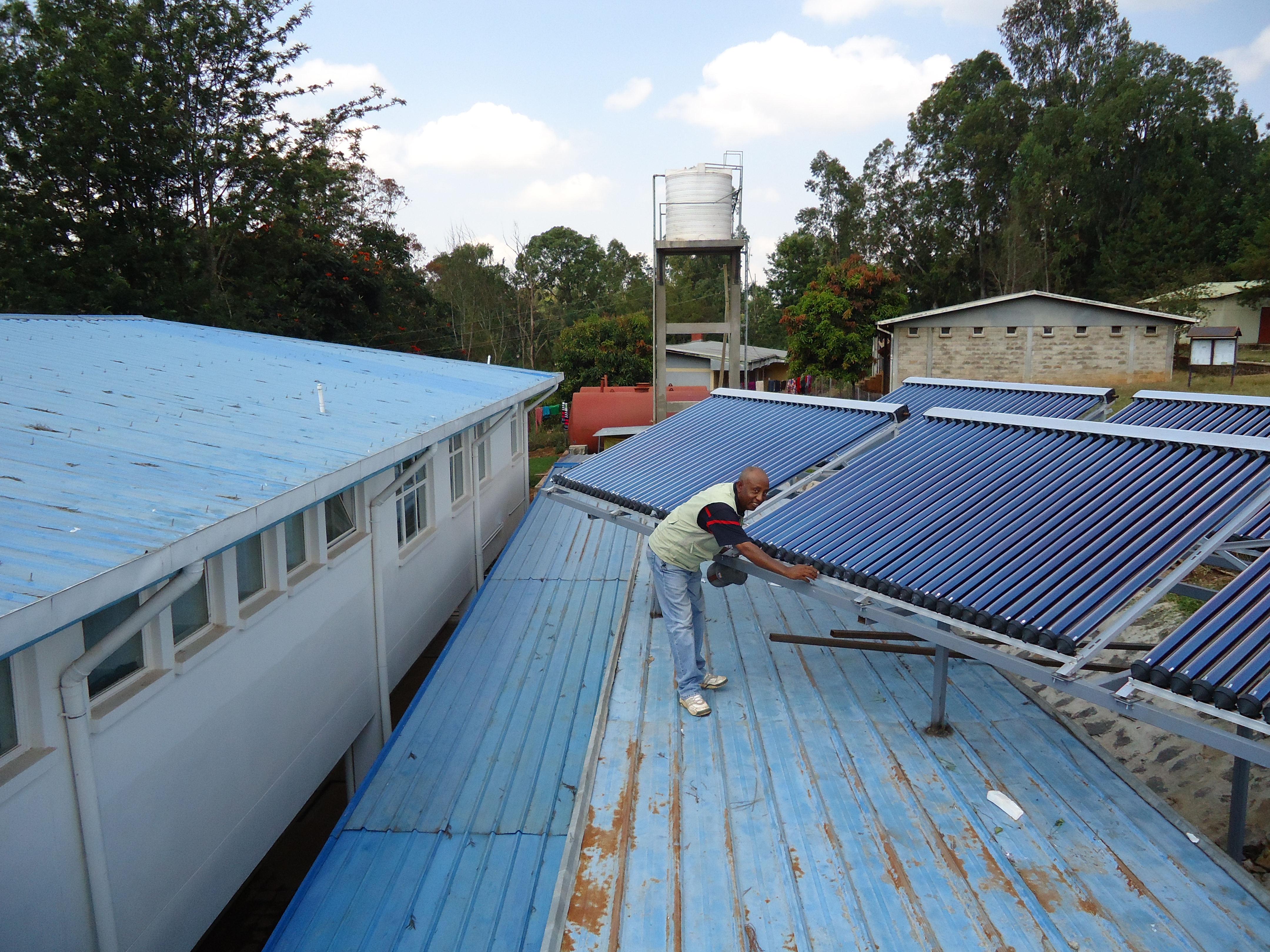

5.2 Casos

• Hotel de 125 habitaciones y 1 piscina. El techo es de tamaño plano de 18m x 24 m.

• Ubicado en medio del océano pacífico sur, año de clima cálido, alrededor, temperatura promedio de 29 ° C.

• Los empleados se duchan. 100 empleados de 14.00 a 16.00 PM cada día. Contamos con tanque de agua de 5000L con calentamiento por serpentín de vapor.

• Lavado de suelos en dep. De producción. Consumo de agua 6 m cub / día, consumo instantáneo máximo 4 m cub / h. Temperatura. 45 ° C.

5.3 Garantía y certificado

• 1st Sunflower ha aprobado certificaciones de diferentes sistemas de gestión de calidad e instituciones de prueba de productos. tales como ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Watermark, etc.
• Colectores solares: 5 años.
• Tanque de agua: 3 años

5.4 Embalaje y transporte

• El tubo de vacío solar con tubo de calor está embalado en cartón, y el cartón está equipado con espuma anti-presión. Agregaremos cajas de madera contrachapada extra para el paquete de productos bajo envío LCL.
• El diseño del paquete se puede apilar y almacenar, pero la capa base debe ser plana y estresada de manera uniforme. El nivel máximo de apilamiento del tubo de vacío solar es de 17 niveles.
• El tanque de almacenamiento de agua solar se empaca en cartón y se coloca en paletas para su transporte y almacenamiento.
