SFBH Солнечное отопление для отеля

1.1 Обзор

• В отелях, квартирах, фитнес-центрах, спа-центрах, на фабриках, в школах, больницах и других общественных местах необходимо ежедневно использовать большое количество горячей воды, а расходы на электроэнергию составляют большую часть расходов.

• Единовременные инвестиции в солнечное отопление могут окупить инвестиционные затраты за 2-4 года. Солнечная система отопления может использоваться в течение 15-20 лет, поэтому очевидно, что в будущем она будет фиксированной.

• Солнечные системы отопления становятся популярными в системах центрального отопления.

• Система SFBH в основном предназначена для проектов центрального отопления от 20 человек и более. Чем больше проект, тем более очевиден эффект энергосбережения и снижения затрат.

1.2 Структура

2.1 Потребление воды на душу населения

Если холодную воду с температурой 20 ° C смешать с горячей водой с температурой 60 ° C, потребуется 55 л горячей воды с температурой 60 ° C и 45 л холодной воды с температурой 20 ° C.

2.2 Количество инсоляции

2.3 Температура воды

2.4 Солнечный коллектор

2.5 вывод

• Начальная температура воды

• Запрос пользователя на температуру воды

• солнечная инсоляция в городе, где расположен проект

• Место установки солнечного коллектора и резервуара

• Использование оригинального отопительного оборудования, подключение и интеллектуальное управление

• Проектирование резервных систем отопления

4.1Проектное решение для гостиницы на солнечной энергии менее 2000 л (резервуар под давлением)

4.2 1000L-2000L Солнечное отопление Отель Проектное решениеРезервуар без давления）

• В дизайне используетсясолнечный коллекторирезервуар для горячей воды под давлением, с 2 катушками внутри.

• Нижняя катушка используется для системы отопления с циркуляцией солнечного коллектора, а верхняя катушка используется для подачи горячей воды.

• Резервуар для воды использует поплавковый шар для пополнения воды.

• Верхний змеевик может быть использован для прямой подачи горячей воды под высоким давлением, снижения оборудования и эксплуатационных расходов на горячее водоснабжение.

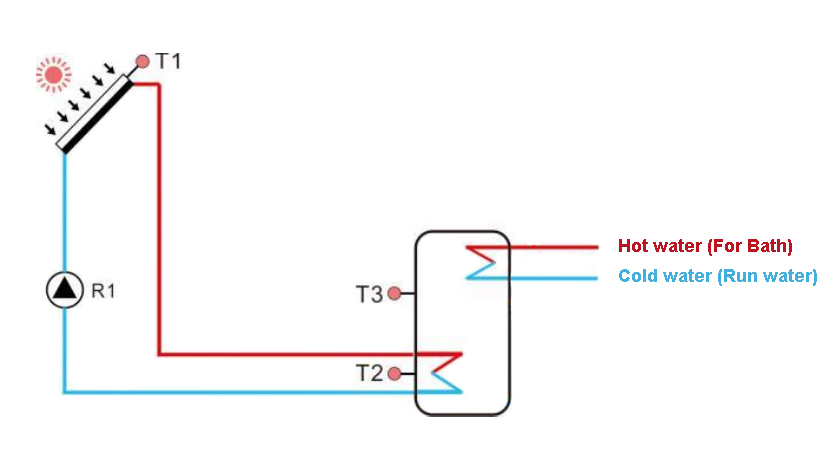

4.2.2 Схема работы системы проектирования

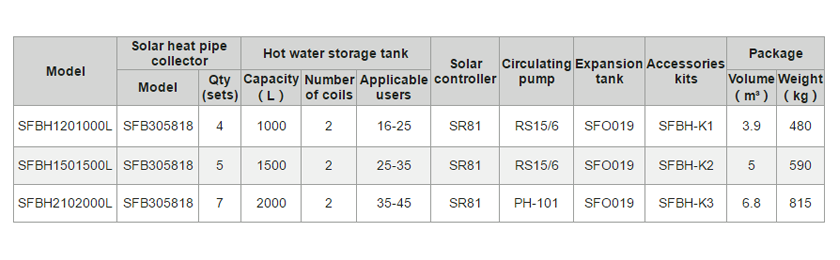

4.2.3 Общий список конфигурации спецификаций

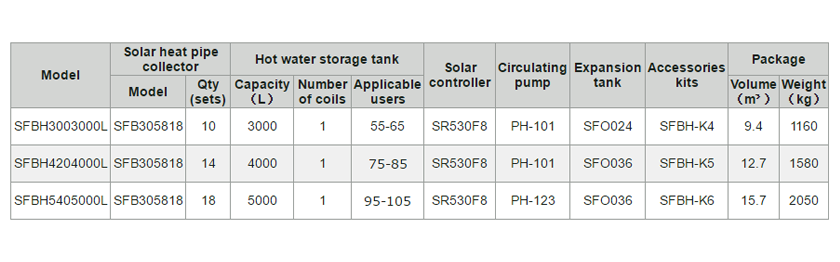

4.3 3000L-5000L Солнечное отопление Отель Проектное решение

4.3.1 Особенности конструкции

• В дизайне используетсясолнечный коллекторирезервуар для горячей воды под давлениемс 1 катушкой внизу.

• Нижняя катушка используется для системы циркуляции солнечного коллектора.

• Электромагнитный клапан в баке помогает подавать воду.

• Как правило,насос высокого давлениянужно добавить в систему горячего водоснабжения.

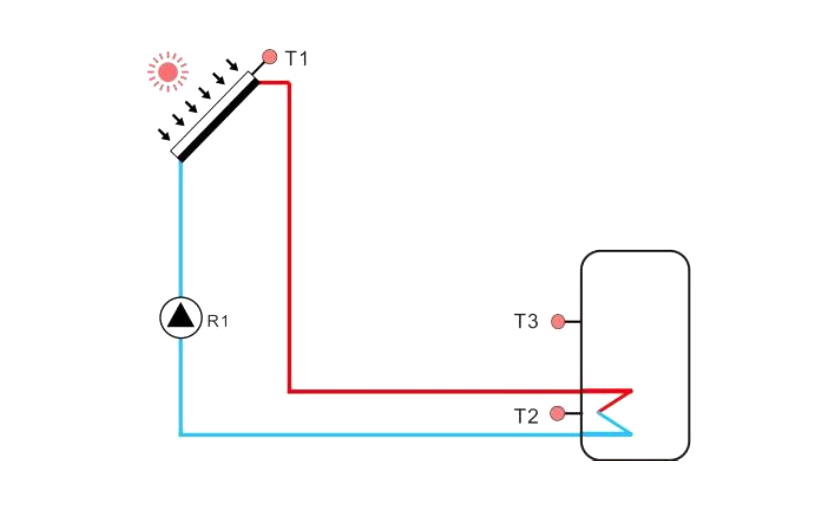

4.3.2 Схема работы системы проектирования

Солнечный контроллер ：SR530F8

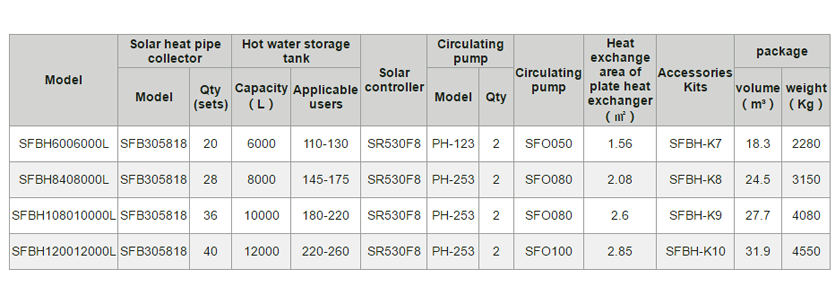

4.4 6000L-12000L Солнечное отопление Отель Проектное решение

• В дизайне используетсясолнечный коллектори негерметичный резервуар для горячей воды без катушек.

• Пластинчатый теплообменник, переносить тепловую энергию, поглощаемую солнечными коллекторами, в резервуар.

• Электромагнитный клапан в баке помогает подавать воду.

• Если есть большой запрос на горячее водоснабжение, система должна быть оснащенанасос высокого давленияилибустерный насос переменной частоты.

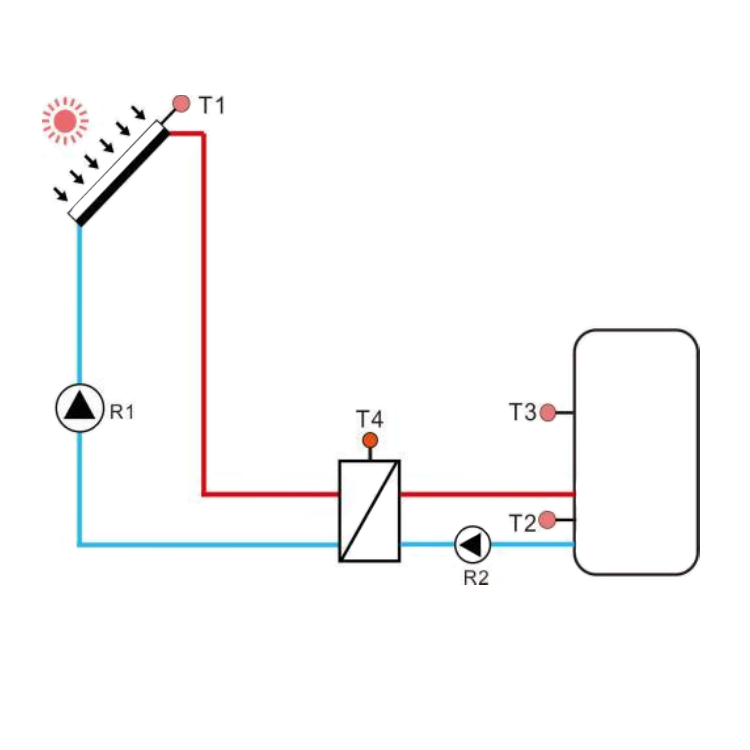

4.4.2 Схема работы системы проектирования

4.5 Дополнительные аксессуары

Соединительный фитинг с солнечным коллектором Соединительный трубопровод.

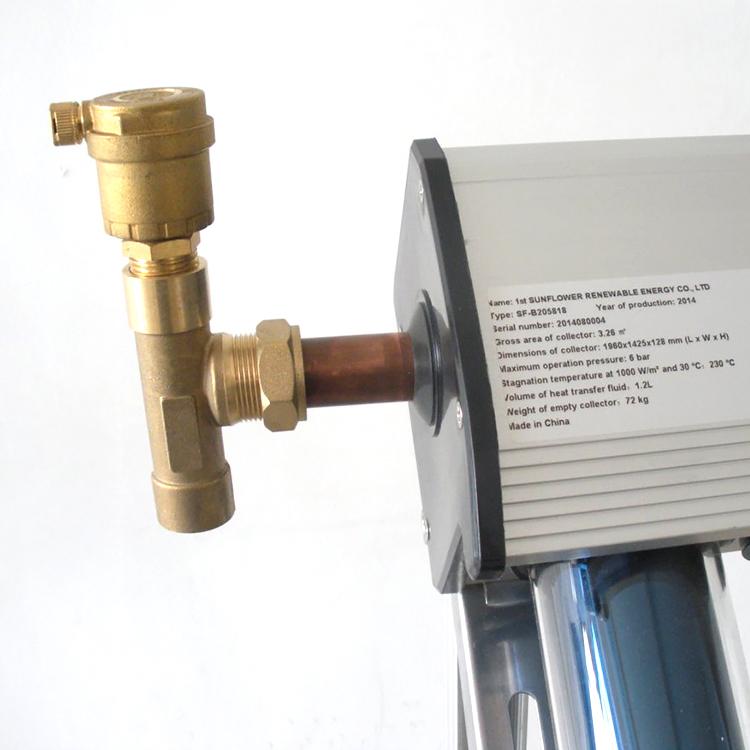

Воздушный клапан Исключить воздух внутри циркуляционного трубопровода.

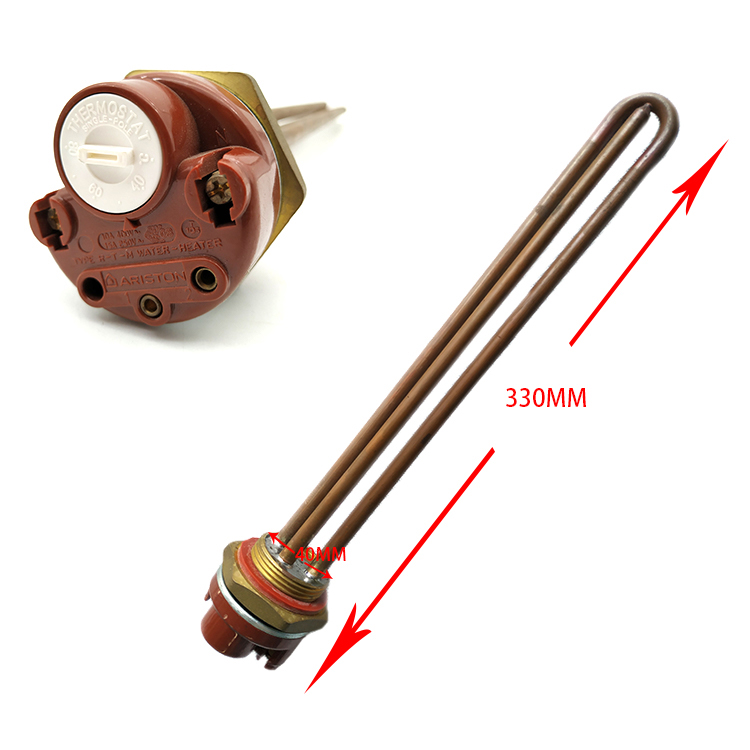

Электрическое отопление Вспомогательная тепловая мощность для резервного копирования.

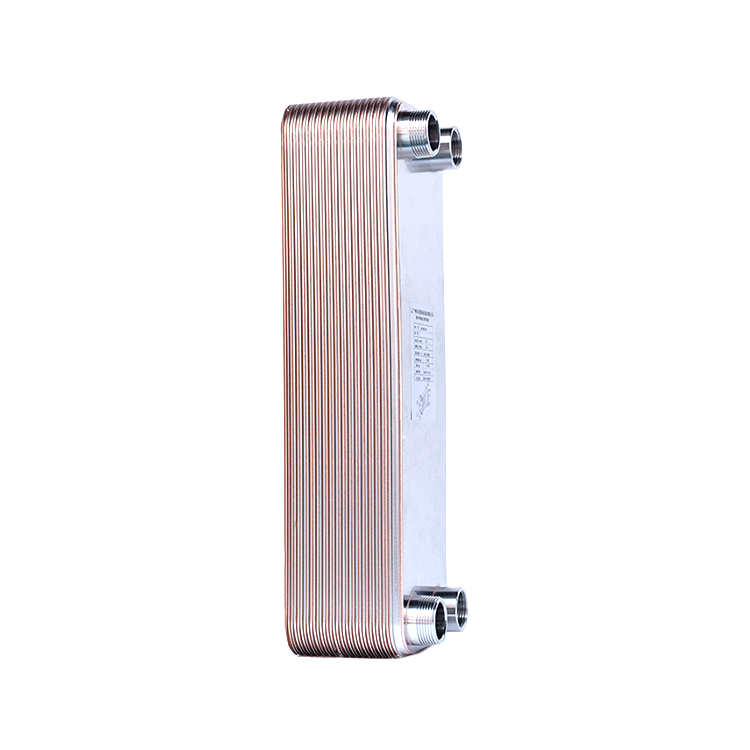

Пластинчатый теплообменник Обмен тепла.

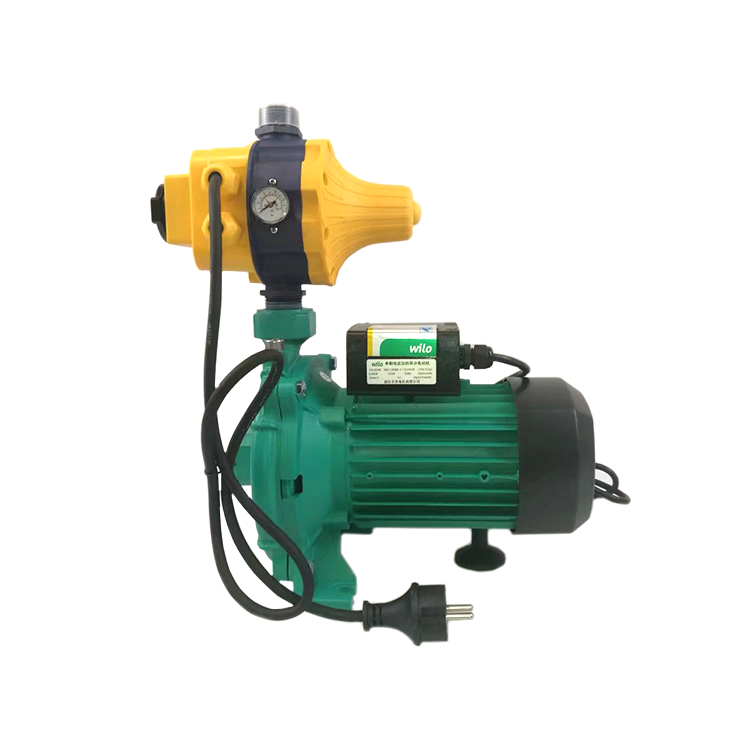

Насос высокого давления Горячее водоснабжение.

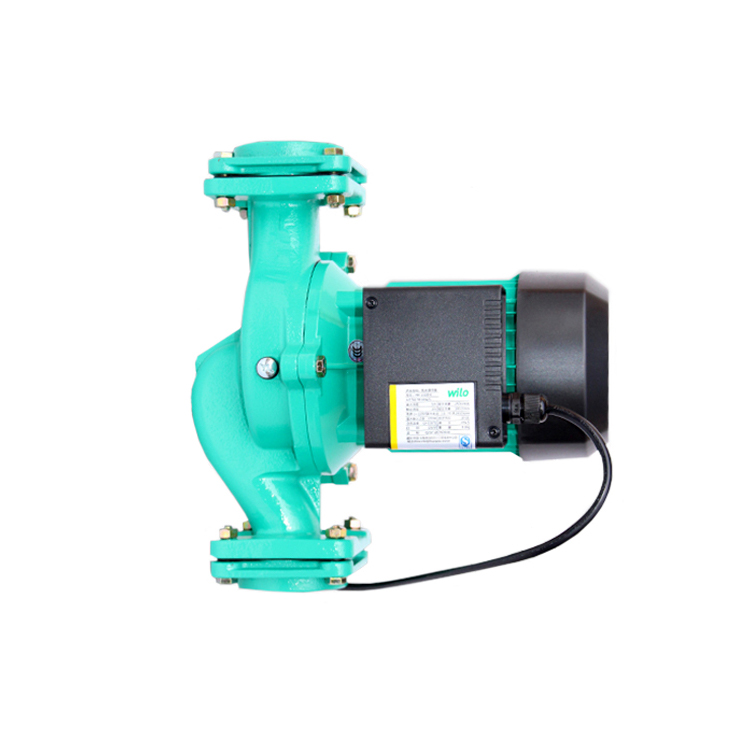

РН циркуляционный насос горячей воды Циркуляция горячей воды.

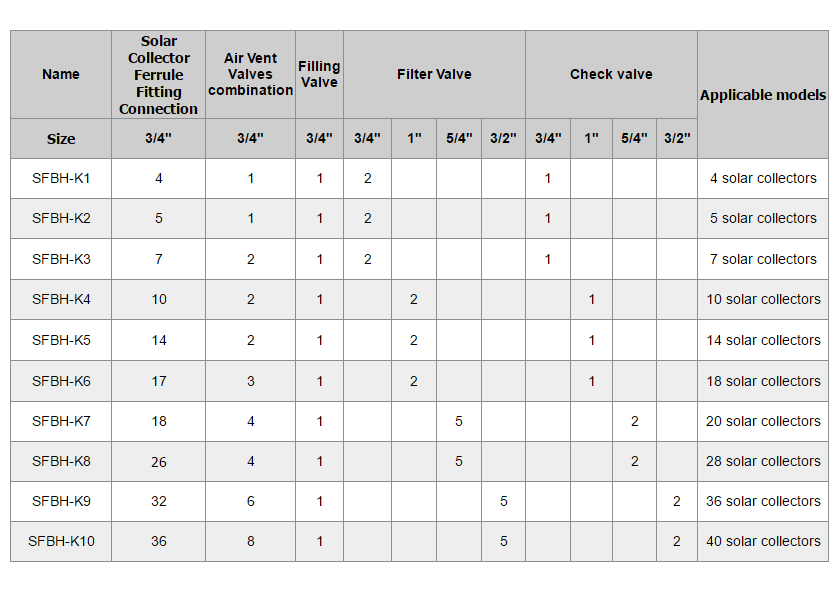

4.6 Комплекты фитингов

5.1 Установка

• Солнечные коллекторы могут быть установлены на земле, на плоских крышах или наклонных крышах, где есть эффективный солнечный свет. Кронштейны должны быть прочно соединены с монтажным основанием

• Резервуар для воды находится на земле или на крыше.

• Циркуляционный насос закреплен на земле или на стене и должен быть защищен от дождя и воды.

• Металлическая труба используется в качестве циркуляционной трубы, такой как красная медная труба или сильфон из нержавеющей стали. Труба PPR избегается.

• Солнечный коллектор установлен в симметричной матрице, чтобы избежать неравномерного потока в трубопроводе и короткого замыкания.

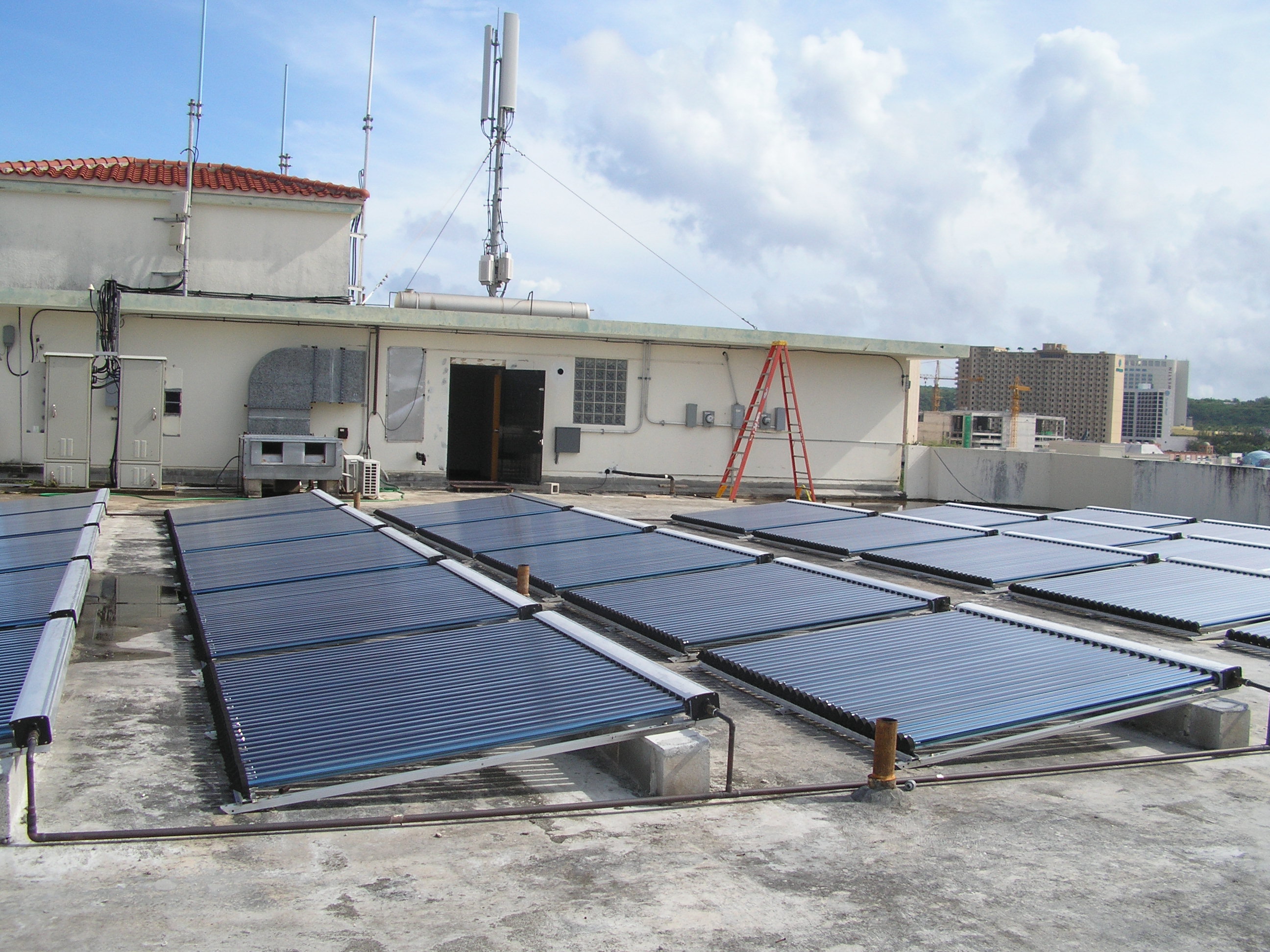

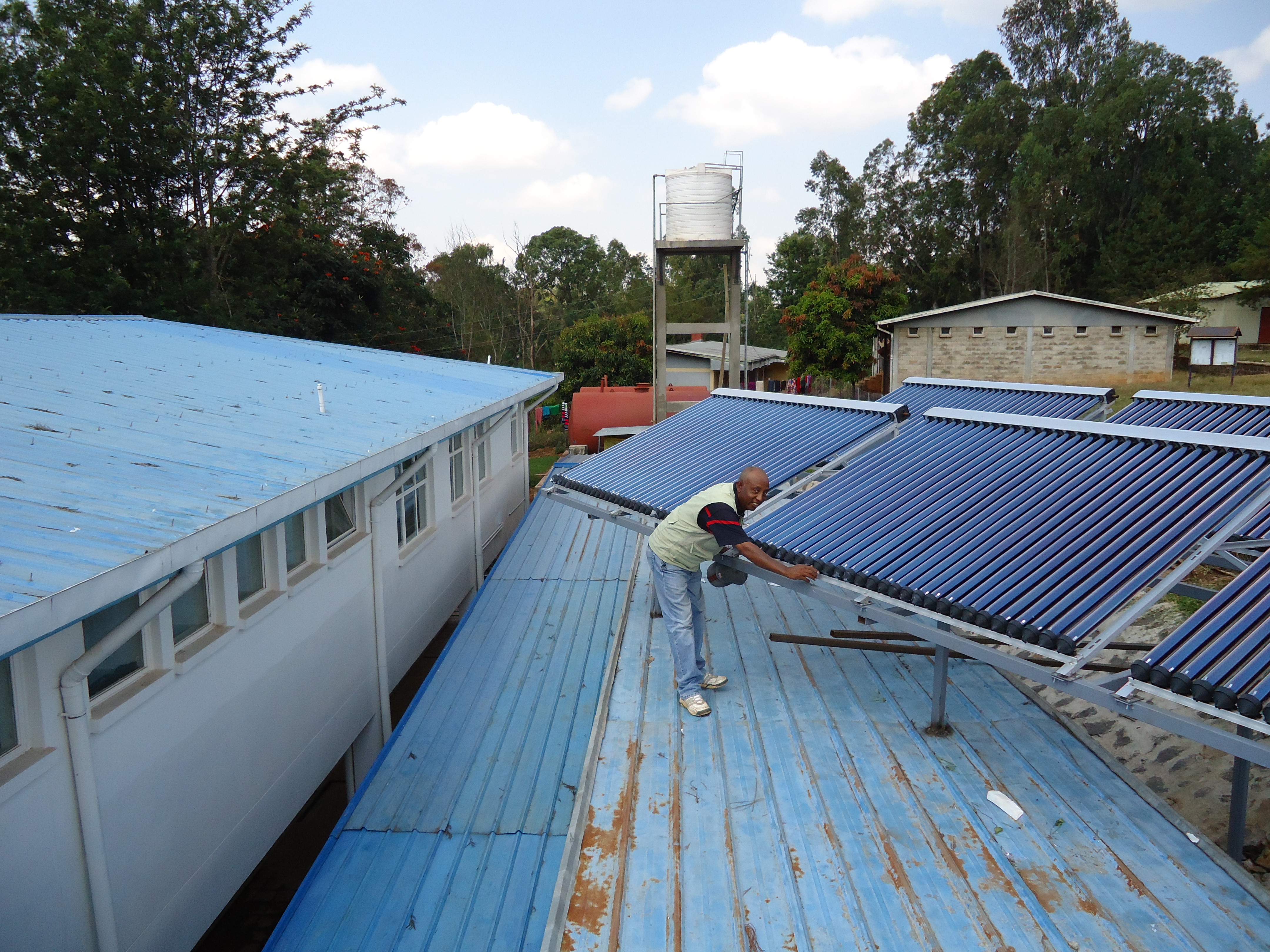

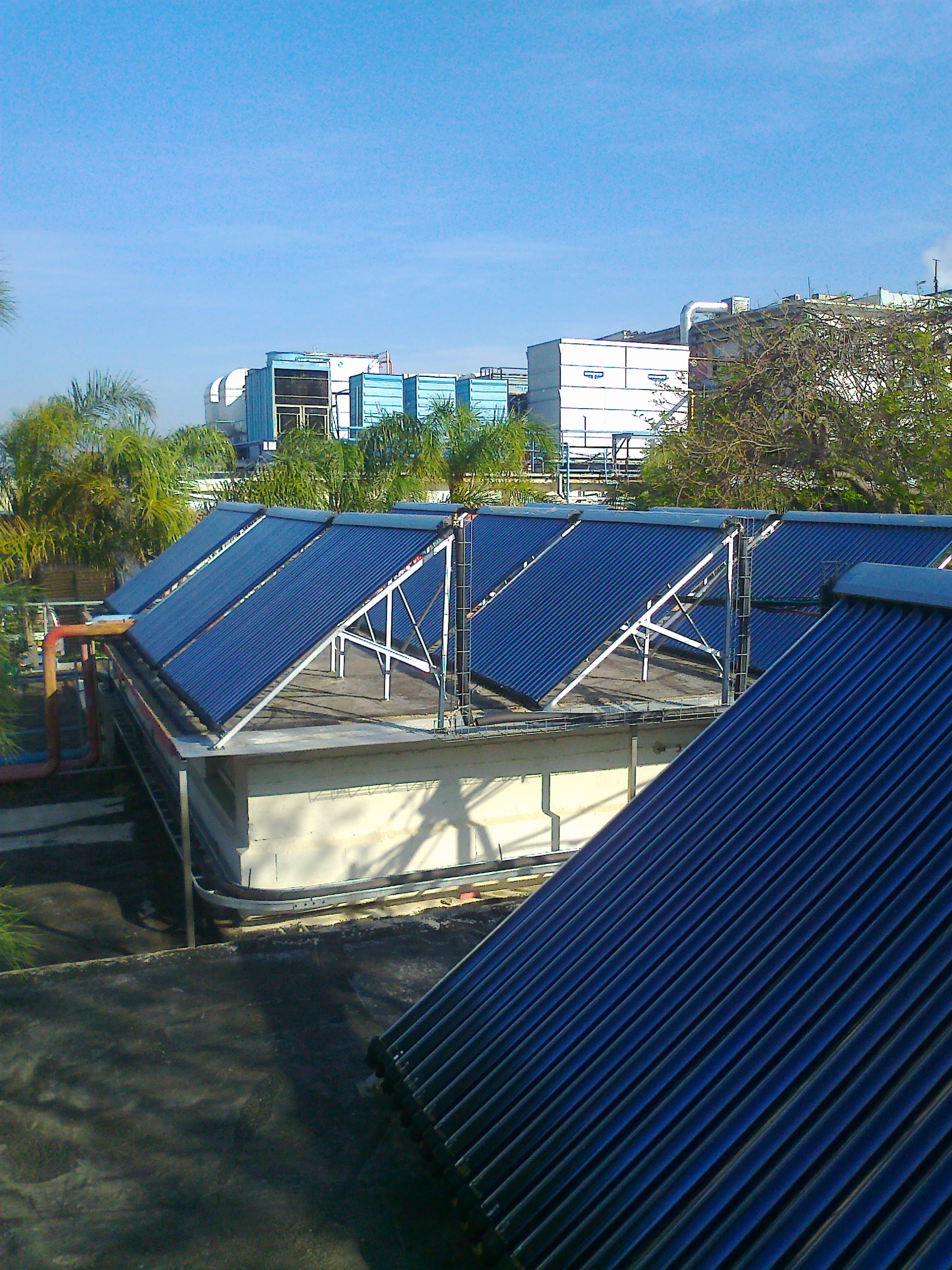

5.2 Случаи

• 125 номеров отеля и 1 бассейн. Крыша плоская размером 18 х 24 м.

• Расположенный в середине южного Тихого океана, жаркая погода в году, температура около 29 ° C.

• Сотрудники душ. 100 сотрудников с 14.00 до 16.00 каждый день. У нас есть резервуар для воды на 5000 л с подогревом паровой катушки.

• Мытье полов в производственном деп. Расход воды 6 м куб / сутки, максимальное мгновенное потребление 4 м куб / ч. Температура 45 ° С.

5.3 Гарантия и сертификат

• Первый подсолнечник прошел сертификацию в различных системах менеджмента качества и институтах тестирования продукции. такие как ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Водяной знак и т. д.
• Солнечные коллекторы: 5 лет
• Бак для воды: 3 года

5.4 Упаковка и транспортировка

• Солнечная вакуумная трубка с тепловой трубой упакована в картонную коробку, а коробка снабжена пеной против давления. Мы дополнительно добавим фанерные ящики для упаковки товаров при отгрузке LCL.
• Дизайн упаковки можно укладывать и хранить, но базовый слой должен быть ровным и равномерно напряженным. Максимальный уровень укладки солнечной вакуумной трубки составляет 17 уровней.
• Солнечный резервуар для хранения воды упакован в картонную коробку и помещен на поддоны для транспортировки и хранения.
