SFBH Solarheizung für Hotel

1.1 Übersicht

• Hotels, Apartments, Fitnesscenter, Spas, Fabriken, Schulen, Krankenhäuser und andere öffentliche Orte müssen täglich viel heißes Wasser verbrauchen, und die Energiekosten machen einen großen Teil der Kosten aus.

• Durch einmalige Investitionen in Solarwärme können sich die Investitionskosten in 2 bis 4 Jahren amortisieren. Solarheizung kann für 15-20 Jahre verwendet werden, so ist es offensichtlich, die Fixed Income in der Zukunft zu sehen.

• Solarheizsysteme werden in Zentralheizungssystemen immer beliebter.

• Das SFBH-System ist hauptsächlich für Zentralheizungsprojekte ab 20 Personen ausgelegt. Je größer das Projekt ist, desto offensichtlicher sind die Auswirkungen von Energieeinsparungen und Kostensenkungen.

1.2 Struktur

2.1 Wasserverbrauch pro Kopf

Wenn 20 ° C kaltes Wasser mit 60 ° C heißem Wasser gemischt wird, sind 55 l 60 ° C heißes Wasser und 45 l 20 ° C kaltes Wasser erforderlich.

2.2 Die Höhe der Sonneneinstrahlung

2.3 Wassertemperatur

2.4 Solarkollektor

2.5 Schlussfolgerung

• Anfangstemperatur des Wassers

• Benutzeranfrage zur Wassertemperatur

• Sonneneinstrahlung in der Stadt, in der sich das Projekt befindet

• Installationsort für Solarkollektor und Tank

• Nutzung, Anschluss und intelligente Steuerung der Originalheizung

• Entwurf von Backup-Heizsystemen

4.1Weniger als 2000 l Solar Heating Hotel Projektdesignlösung （Drucktank）

4.2 Projektdesignlösung für Solarheizung 1000L-2000L （Druckfreier Tank）

• Das Design verwendet aSolar-Wärmerohrkollektorund eindruckloser Warmwasserspeicher, mit 2 Spulen im Inneren.

• Die untere Spule wird für die Umwälzheizung des Solarkollektors und die obere Spule für die Warmwasserversorgung verwendet.

• Der Wassertank füllt das Wasser mit einer Schwimmkugel auf.

• Die obere Spule kann verwendet werden, um Hochdruck-Warmwasser direkt zuzuführen, Geräte und Betriebskosten für die Warmwasserversorgung zu reduzieren.

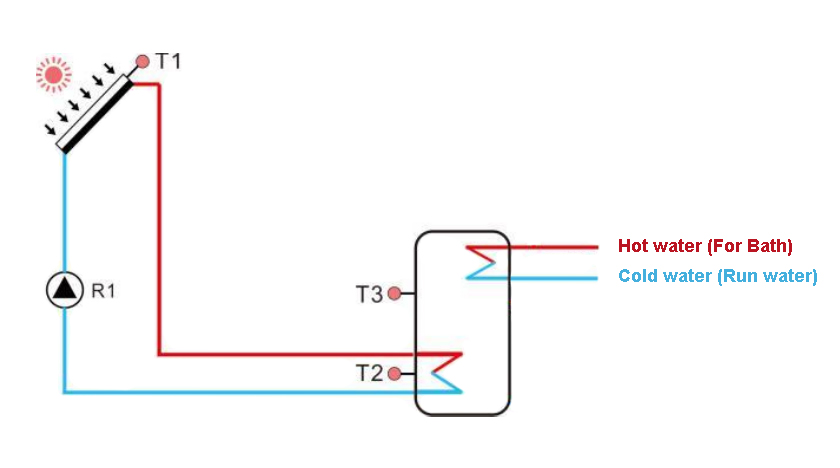

4.2.2 Betriebsdiagramm des Systemdesigns

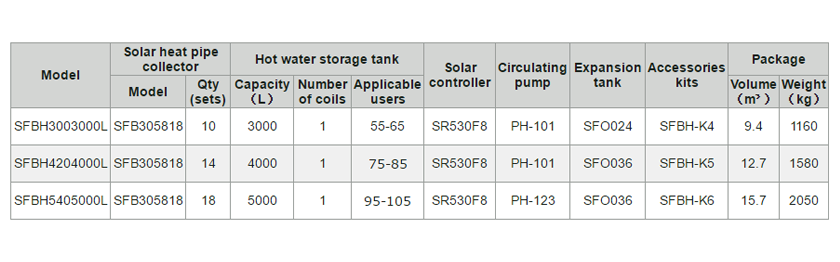

4.2.3 Konfigurationsliste für allgemeine Spezifikationen

4.3 Projektdesignlösung für Solarheizung 3000L-5000L

4.3.1 Konstruktionsmerkmale

• Das Design verwendet aSolar-Wärmerohrkollektorund eindruckloser Warmwasserspeichermit 1 Spule unten.

• Die Bodenspule wird für das Solarkollektor-Umwälzheizsystem verwendet.

• Das Magnetventil im Tank hilft beim Zuführen von Wasser.

• Im Allgemeinen aDruckerhöhungspumpemüssen in die Warmwasserversorgung des Systems aufgenommen werden.

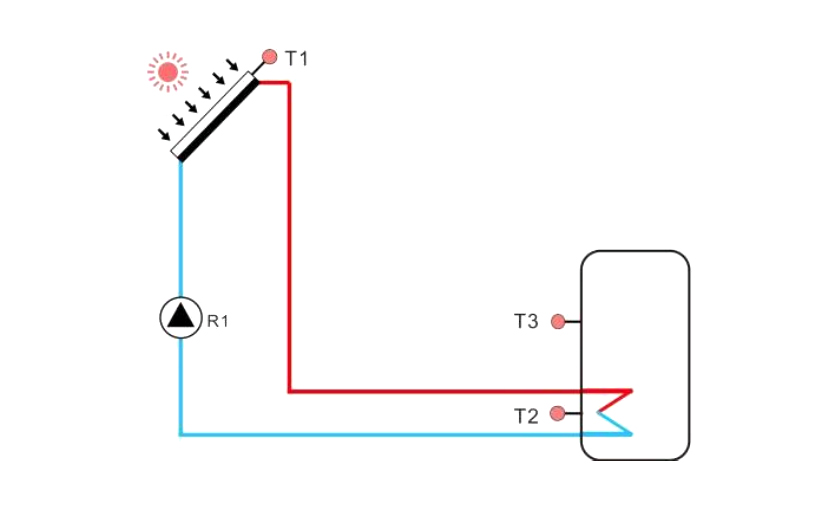

4.3.2 Funktionsdiagramm des Systemdesigns

Solar Controller:SR530F8

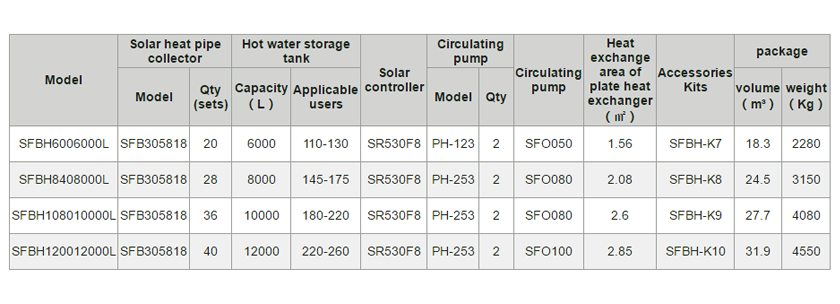

4.4 Projektdesignlösung für Solarheizung 6000L-12000L

• Das Design verwendet aSolar-Wärmerohrkollektorund einen drucklosen Warmwasserspeicher ohne Spulen.

• Plattenwärmetauscher, von Sonnenkollektoren aufgenommene Wärmeenergie zum Tank transportieren.

• Das Magnetventil im Tank hilft beim Zuführen von Wasser.

• Wenn eine große Anforderung an die Warmwasserversorgung besteht, muss das System mit einem ausgestattet werdenDruckerhöhungspumpeoder einDruckerhöhungspumpe mit variabler Frequenz.

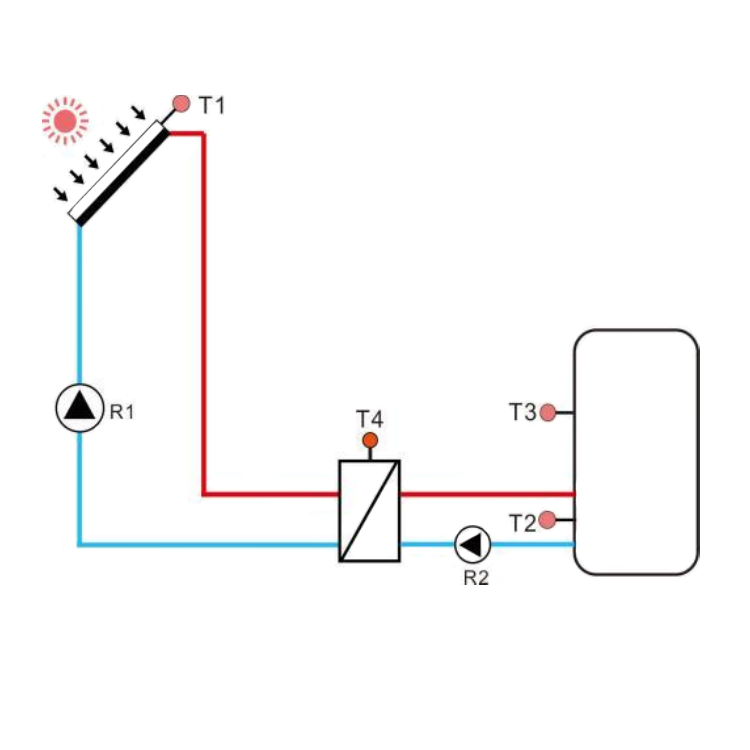

4.4.2 Funktionsdiagramm des Systemdesigns

4.5 Optionales Zubehör

Anschlussanschluss für Solarkollektor-Ferrule Pipeline anschließen.

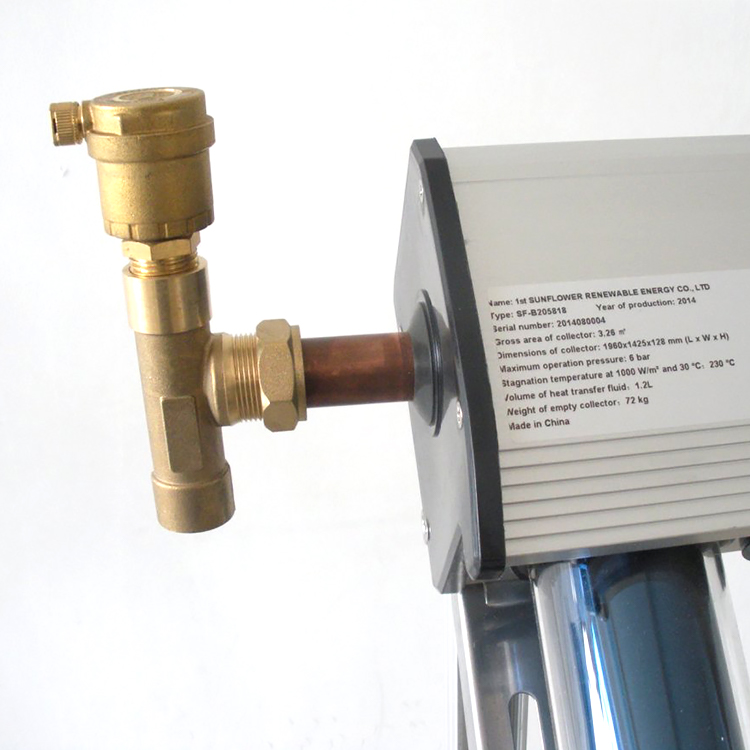

Entlüftungsventil Schließen Sie die Luft in der Zirkulationsleitung aus.

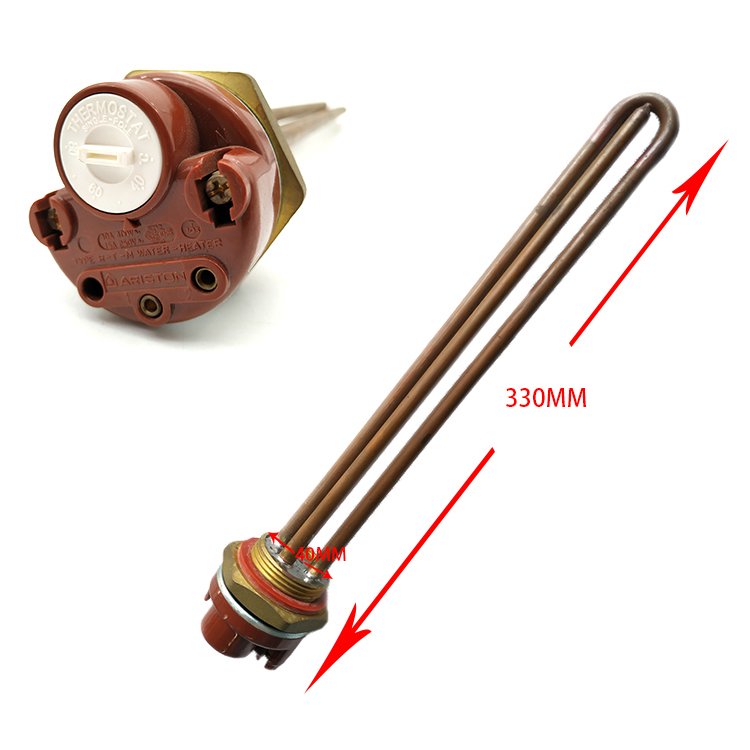

Elektroheizung Eine zusätzliche Heizleistung zur Sicherung.

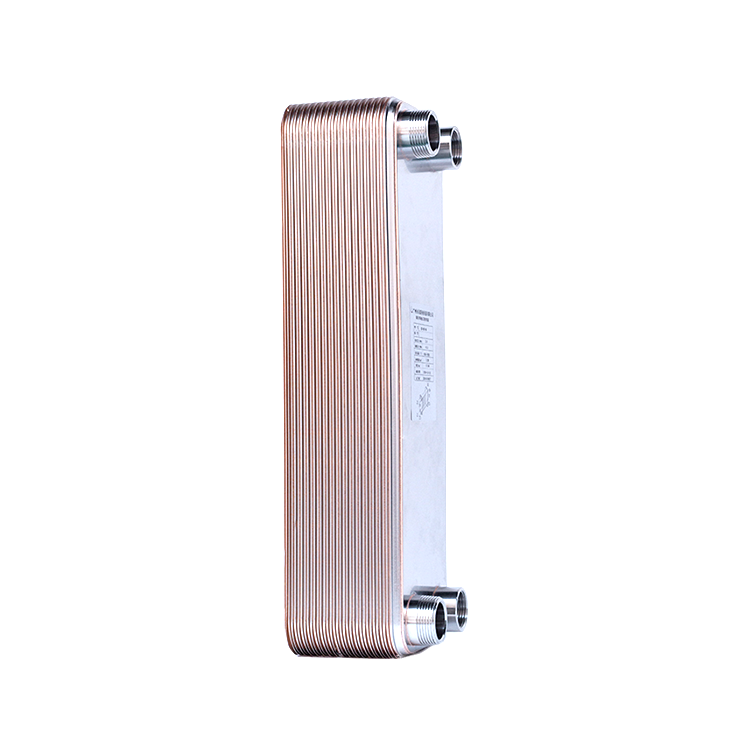

Plattenwärmetauscher Wärme austauschen.

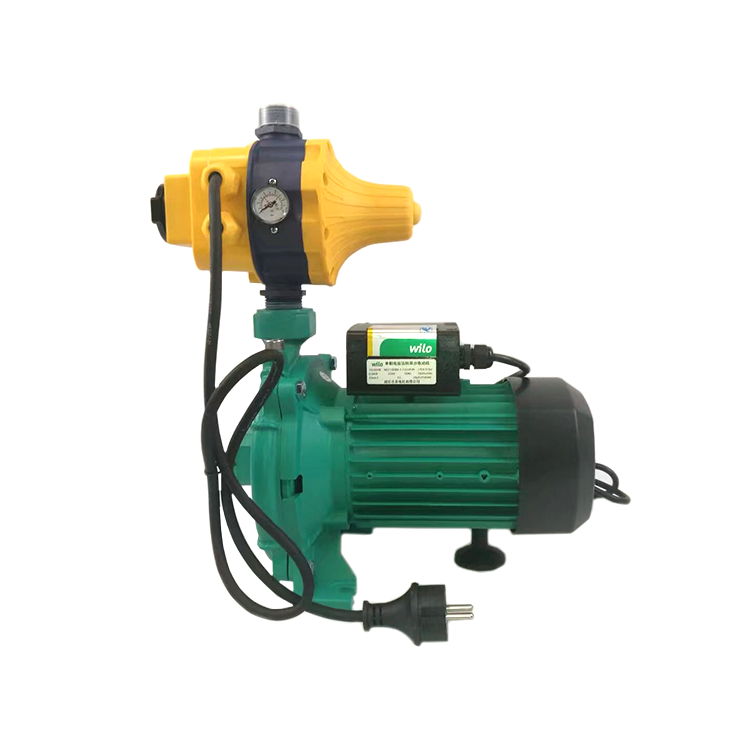

Druckerhöhungspumpe Warmwasserversorgung.

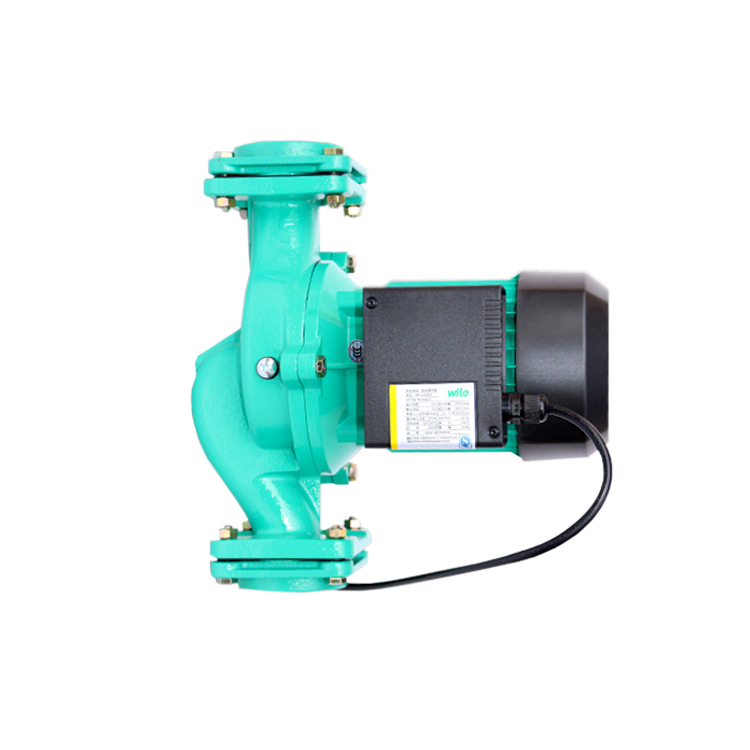

PH Heißwasserumwälzpumpe Warmwasserzirkulation.

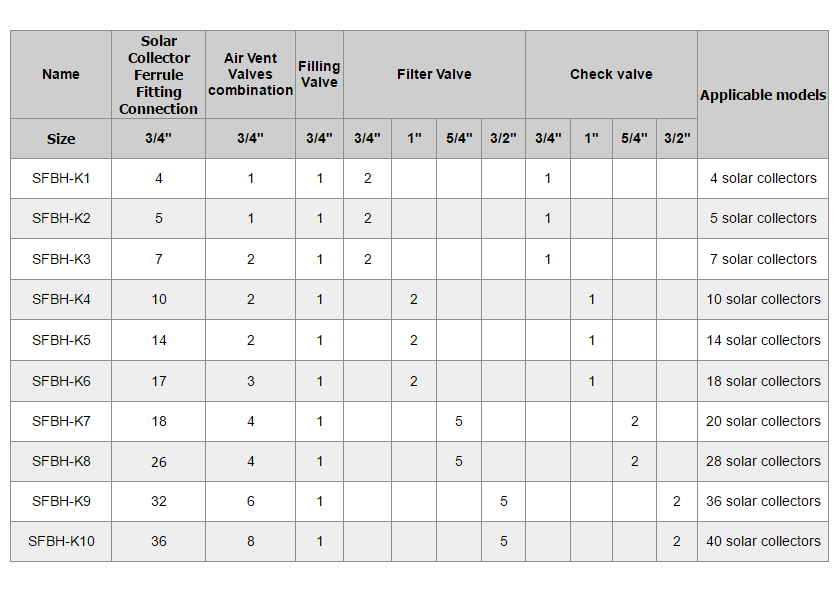

4.6 Beschlagsätze

5.1 Installation

• Solarkollektoren können auf dem Boden, auf Flachdächern oder Schrägdächern mit effizientem Sonnenschein installiert werden. Die Halterungen müssen fest mit der Montagebasis verbunden sein

• Der Wassertank wird auf den Boden oder auf das Dach gestellt.

• Die Umwälzpumpe ist am Boden oder an der Wand befestigt und muss vor Regen und Wasser geschützt werden.

• Metallrohre werden als Umwälzrohre wie rote Kupferrohre oder Edelstahlbalgrohre verwendet. PPR-Rohr wird vermieden.

• Der Solarkollektor ist in einer symmetrischen Matrix installiert, um ungleichen Rohrleitungsfluss und Kurzschluss zu vermeiden.

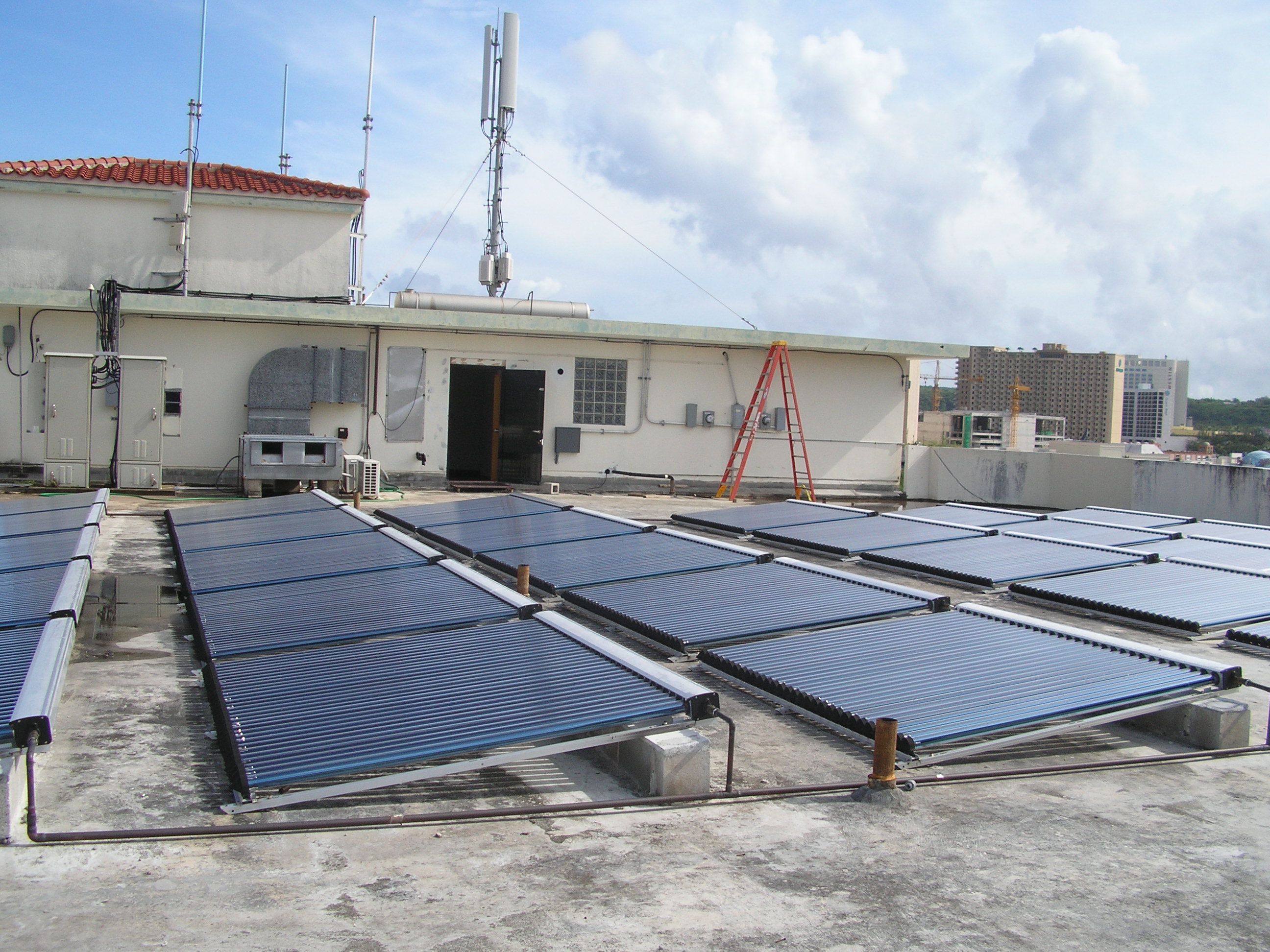

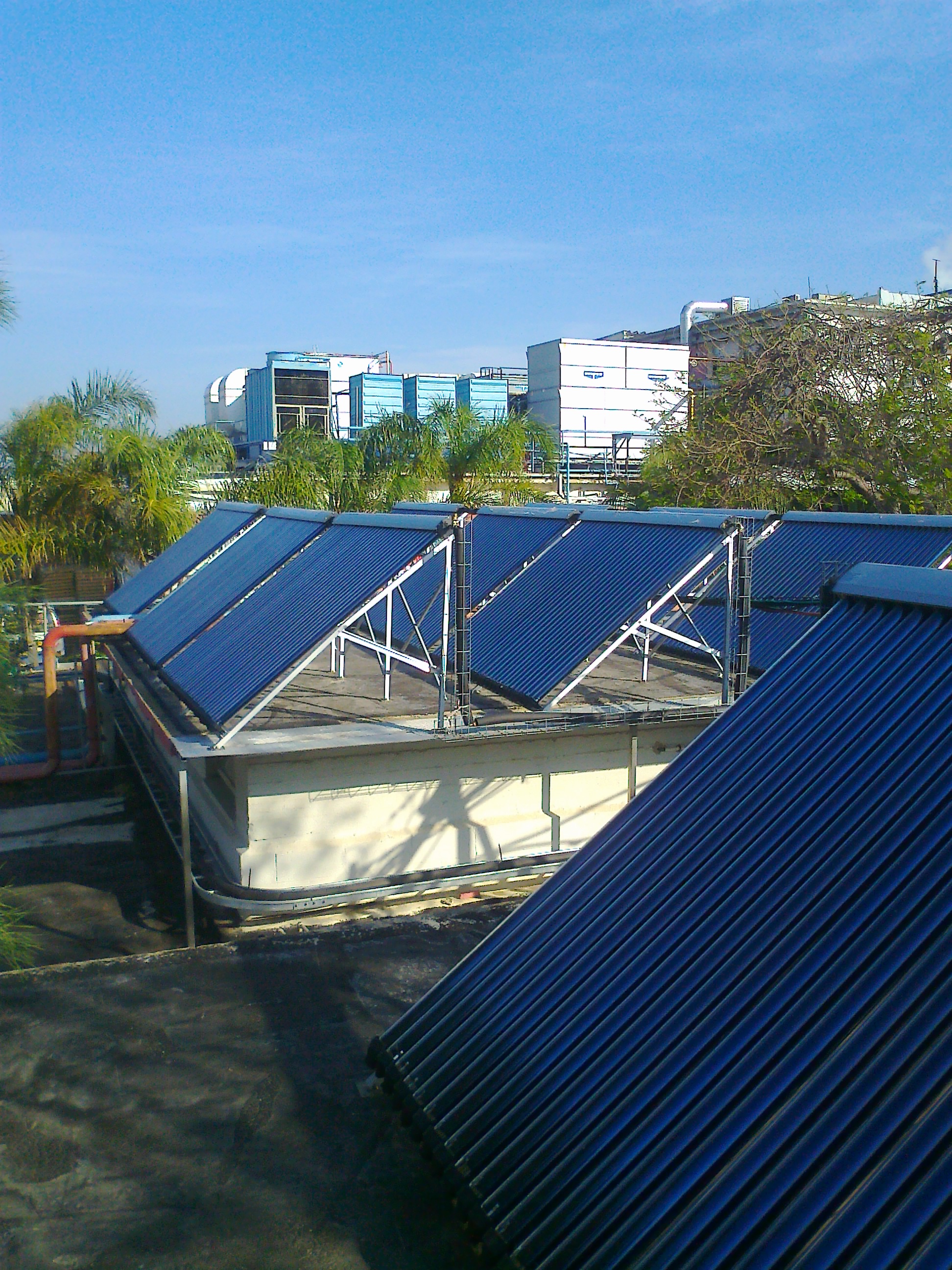

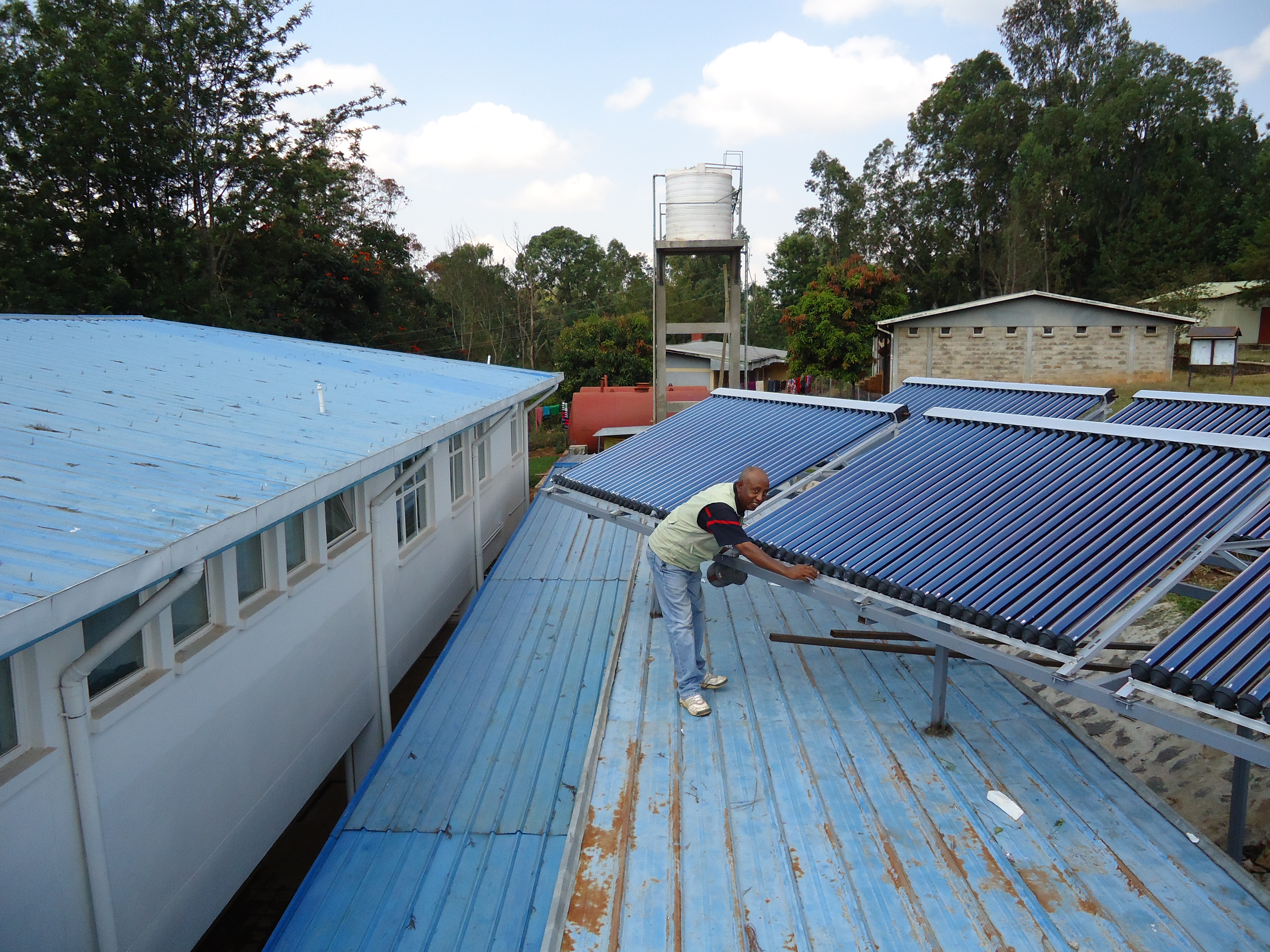

5.2 Fälle

• 125 Zimmer Hotel und 1 Swimmingpool. Das Dach hat eine flache Größe von 18 x 24 m.

• Das Hotel liegt in der Mitte des Südpazifiks, heißes Wetter Jahr, um, Temperatur durchschnittlich 29 ° C.

• Mitarbeiter duschen. 100 Mitarbeiter täglich von 14.00 bis 16.00 Uhr. Wir haben einen Wassertank von 5000 l mit Dampfschlangenheizung.

• Bodenwäsche in der Produktion dep. Wasserverbrauch 6 m Jungtier / Tag, Maximaler Sofortverbrauch 4 m Jungtier / Stunde. Temp. 45 ° C.

5.3 Garantie und Zertifikat

• 1st Sunflower hat Zertifizierungen von verschiedenen Qualitätsmanagementsystemen und Produkttestinstitutionen bestanden. wie ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Wasserzeichen usw.
• Solarkollektoren: 5 Jahre
• Wassertank: 3 Jahre

5.4 Verpackung und Transport

• Die Solarvakuumröhre mit Wärmerohr ist in Karton verpackt und der Karton ist mit Antidruckschaum ausgestattet. Wir werden Sperrholzkisten für Warenverpackungen unter LCL-Versand extralieren.
• Das Verpackungsdesign kann gestapelt und gelagert werden, die Basisschicht sollte jedoch flach und gleichmäßig beansprucht sein. Die maximale Stapelstärke der Solarvakuumröhre beträgt 17 Stufen.
• Der Solarwasserspeicher wird in Karton verpackt und zum Transport und zur Lagerung auf Paletten gelegt.
