Chauffage solaire SFBH pour hôtel

1.1 Présentation

• Les hôtels, appartements, centres de fitness, spas, usines, écoles, hôpitaux et autres lieux publics doivent utiliser beaucoup d'eau chaude chaque jour et les dépenses énergétiques représentent une grande partie du coût.

• Un investissement ponctuel dans le chauffage solaire peut récupérer les coûts d'investissement en 2 à 4 ans. Le système de chauffage solaire peut être utilisé pendant 15 à 20 ans, il est donc évident de voir le revenu fixe à l'avenir.

• Les systèmes de chauffage solaire deviennent populaires dans les systèmes de chauffage central.

• Le système SFBH est principalement conçu pour les projets de chauffage central de 20 personnes ou plus. Plus le projet est grand, plus l'effet d'économie d'énergie et de réduction des coûts est évident.

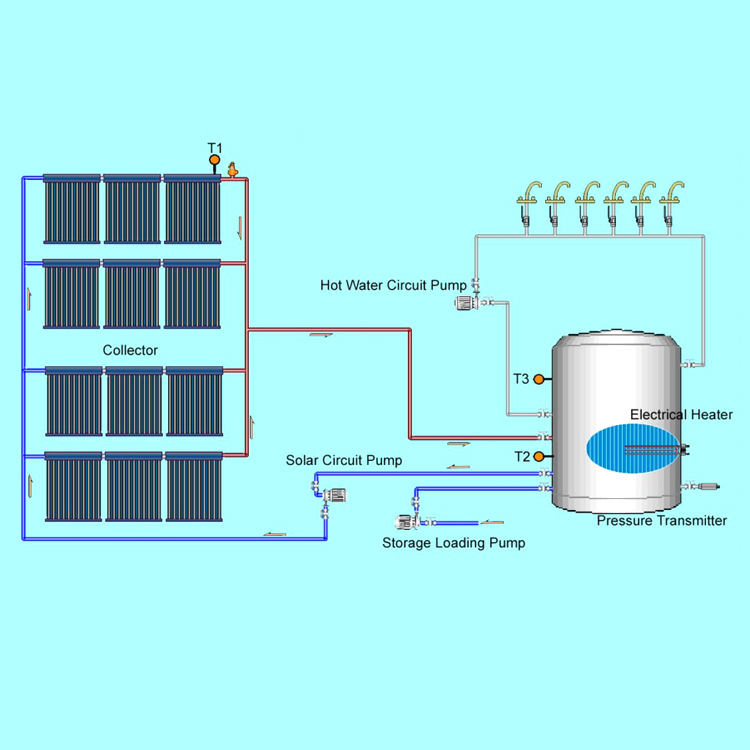

1.2 Structure

2.1 Consommation d'eau par habitant

Si de l'eau froide à 20 ° C est mélangée à de l'eau chaude à 60 ° C, 55 L d'eau chaude à 60 ° C et 45 L d'eau froide à 20 ° C sont nécessaires.

2.2 La quantité d'insolation

2.3 Température de l'eau

2.4 Capteur solaire

2.5 conclusion

• Température initiale de l'eau

• Demande de l'utilisateur sur la température de l'eau

• insolation solaire dans la ville où se situe le projet

• Emplacement d'installation du capteur solaire et du réservoir

• Utilisation, connexion et contrôle intelligent des équipements de chauffage d'origine

• Conception de systèmes de chauffage d'appoint

4.1Moins de 2000L de solution de conception de projet d'hôtel de chauffage solaire tank Réservoir sous pression）

4.2 Solution de conception de projet d'hôtel de chauffage solaire 1000L-2000L （Réservoir sans pression）

• La conception utilise uncollecteur solaire de caloducEt unréservoir d'eau chaude de stockage non pressurisé, avec 2 bobines à l'intérieur.

• Le serpentin inférieur est utilisé pour le système de chauffage à circulation du capteur solaire et le serpentin supérieur est utilisé pour l'alimentation en eau chaude.

• Le réservoir d'eau utilise une boule flottante pour reconstituer l'eau.

• Le serpentin supérieur peut être utilisé pour fournir directement de l'eau chaude à haute pression, réduire les coûts d'équipement et de fonctionnement pour l'approvisionnement en eau chaude.

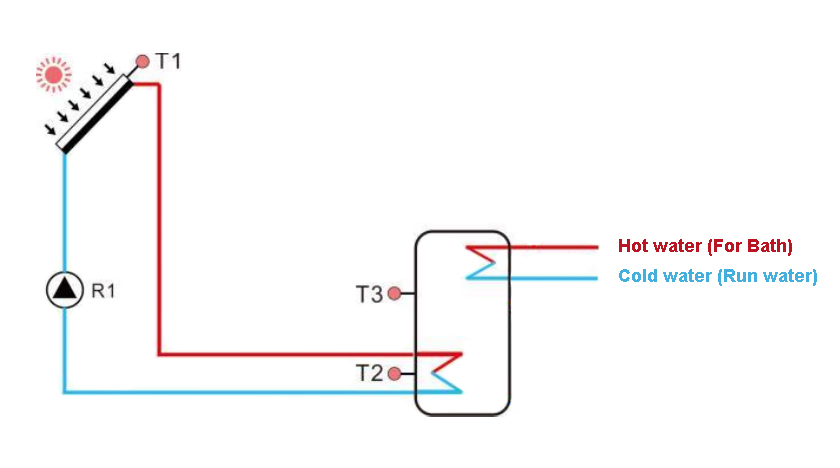

4.2.2 Schéma de fonctionnement de la conception du système

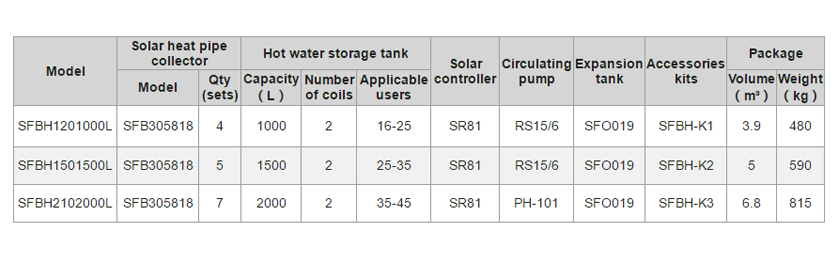

4.2.3 Liste de configuration des spécifications communes

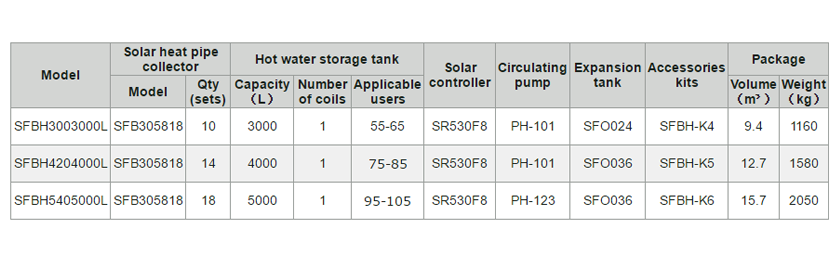

4.3 Solution de conception de projet d'hôtel de chauffage solaire 3000L-5000L

4.3.1 Caractéristiques de conception

• La conception utilise uncollecteur solaire de caloducEt unréservoir d'eau chaude de stockage non pressuriséavec 1 bobine en bas.

• Le serpentin inférieur est utilisé pour le système de chauffage à circulation du capteur solaire.

• L'électrovanne dans le réservoir permet d'alimenter en eau.

• Généralement unpompe de surpressiondoivent être ajoutés à l'alimentation en eau chaude du système.

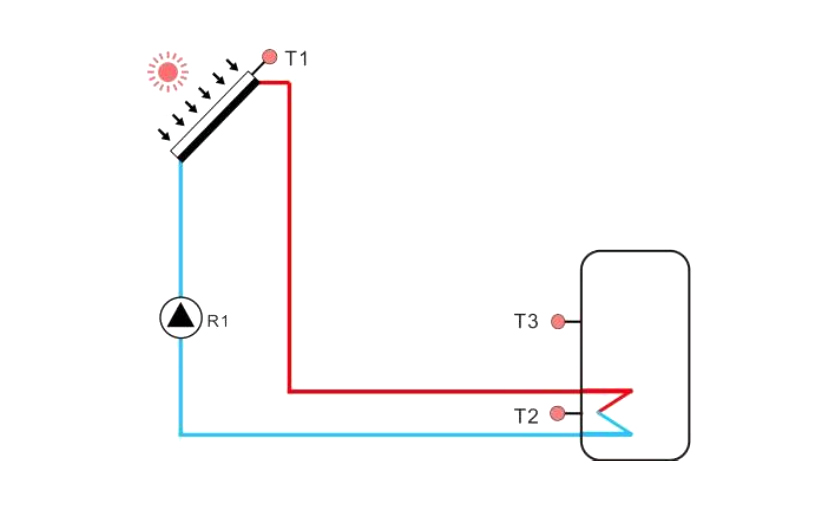

4.3.2 Schéma de fonctionnement de la conception du système

Contrôleur solaire:SR530F8

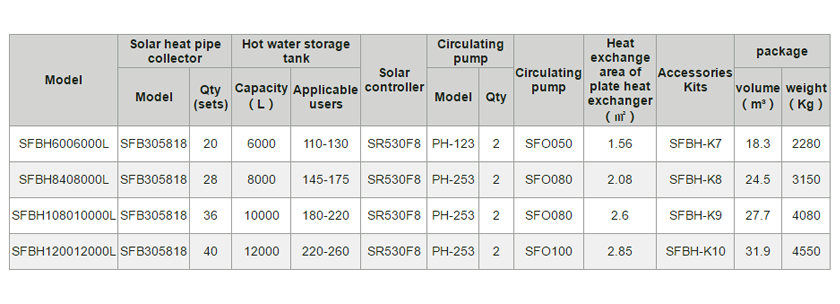

4.4 Solution de conception de projet d'hôtel de chauffage solaire 6000L-12000L

• La conception utilise uncollecteur solaire de caloducet un ballon d'eau chaude à accumulation sans pression sans serpentins.

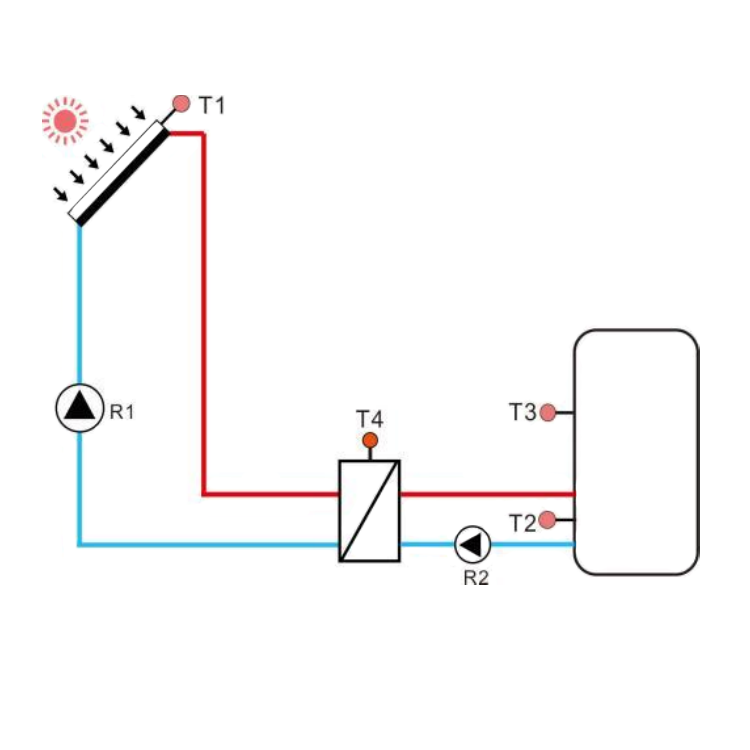

• Echangeur de chaleur à plaques, transportent l'énergie thermique absorbée par les capteurs solaires vers le réservoir.

• L'électrovanne dans le réservoir permet d'alimenter en eau.

• S'il y a une grande demande d'approvisionnement en eau chaude, le système doit être équipé d'unpompe de surpressionou unpompe d'appoint à fréquence variable.

4.4.2 Schéma de fonctionnement de la conception du système

4.5 Accessoires en option

Connexion du raccord de virole du capteur solaire Pipeline de raccordement.

Soupape de purge d'air Exclure l'air à l'intérieur du pipeline de circulation.

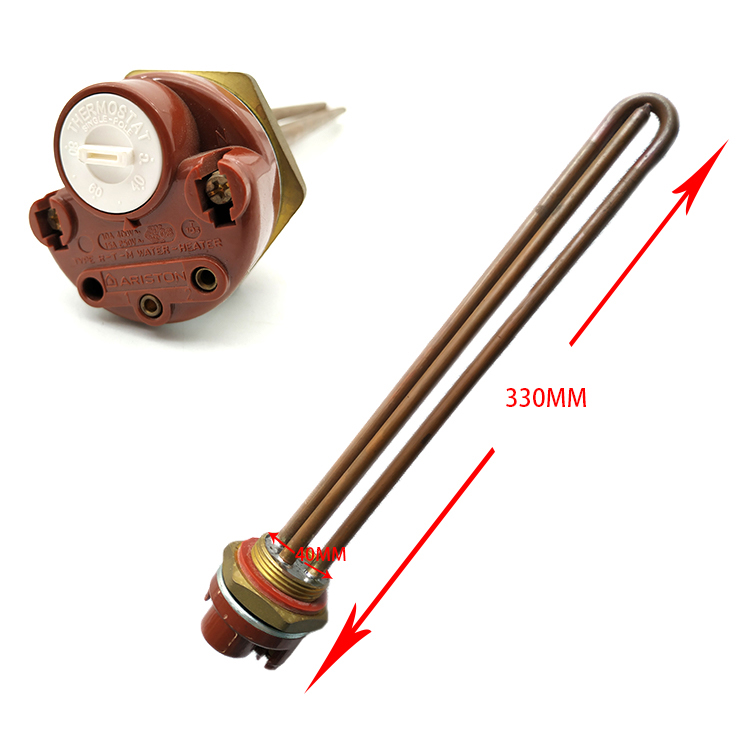

Chauffage électrique Une puissance de chauffage auxiliaire pour la sauvegarde.

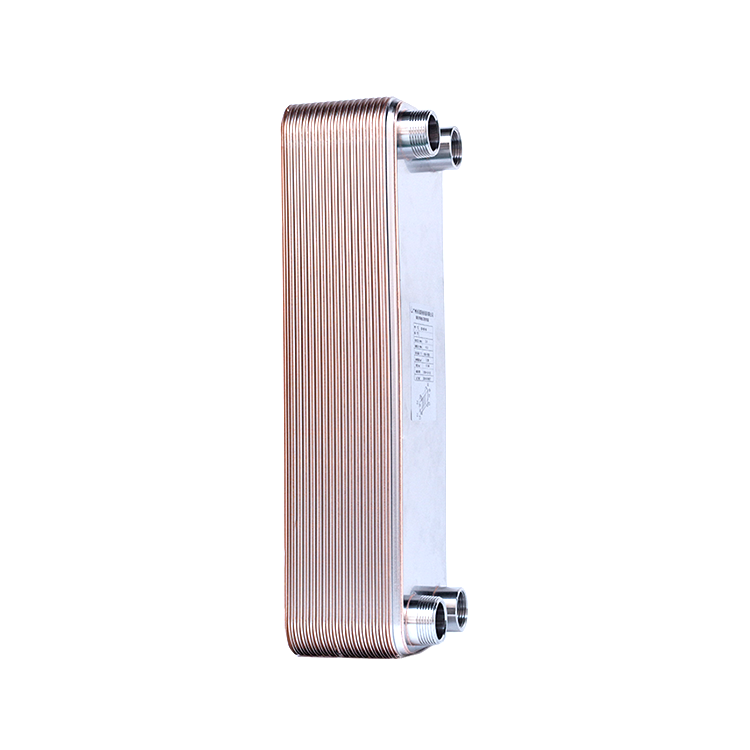

Echangeur de chaleur à plaques Échange de chaleur.

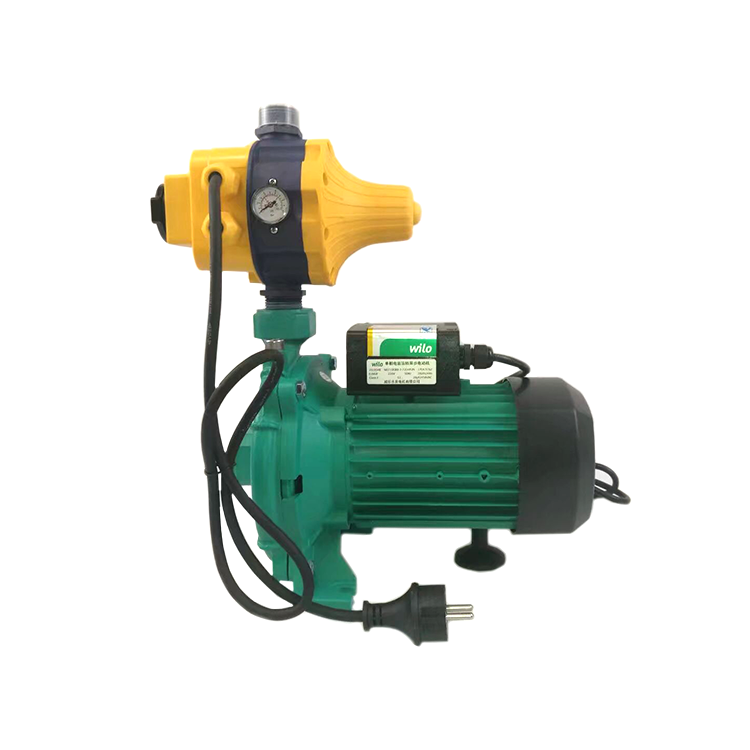

Pompe de surpression Alimentation en eau chaude.

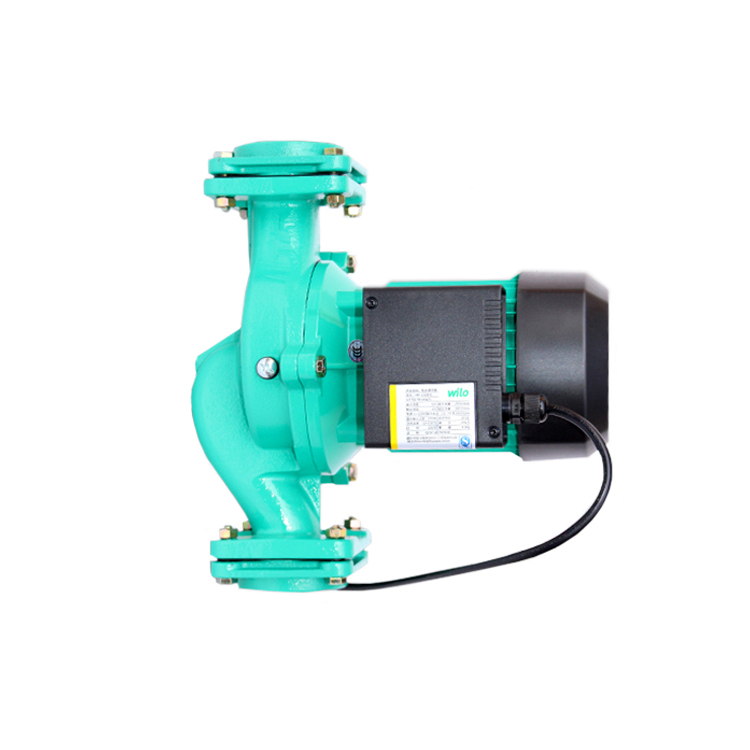

Pompe de circulation d'eau chaude PH Circulation d'eau chaude.

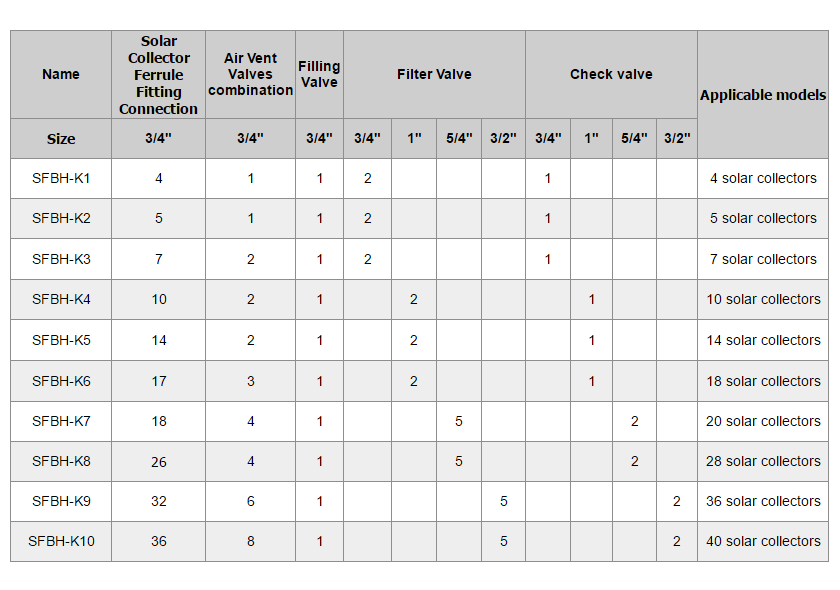

4.6 Kits de raccords

5.1 Installation

• Les capteurs solaires peuvent être installés au sol, sur des toits plats ou des toits inclinés où l'ensoleillement est efficace.

• Le réservoir d'eau est placé au sol ou sur le toit.

• La pompe de circulation est fixée au sol ou au mur et doit être protégée de la pluie et de l'eau.

• Le tuyau en métal est utilisé comme tuyau de circulation tel que le tuyau en cuivre rouge ou le tuyau à soufflet en acier inoxydable. Le tuyau en PPR est évité.

• Le capteur solaire est installé dans une matrice symétrique pour éviter un débit de pipeline inégal et un court-circuit.

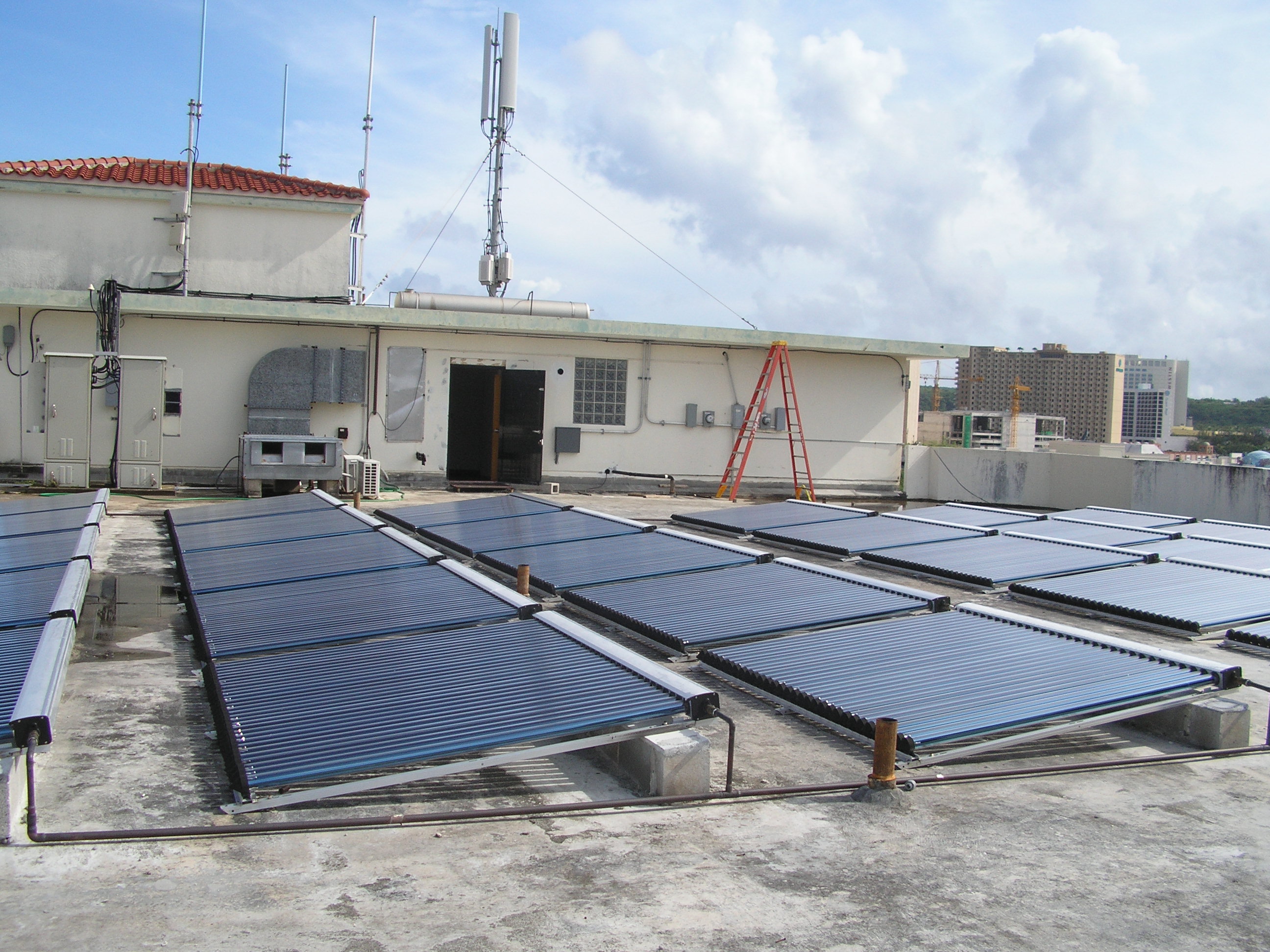

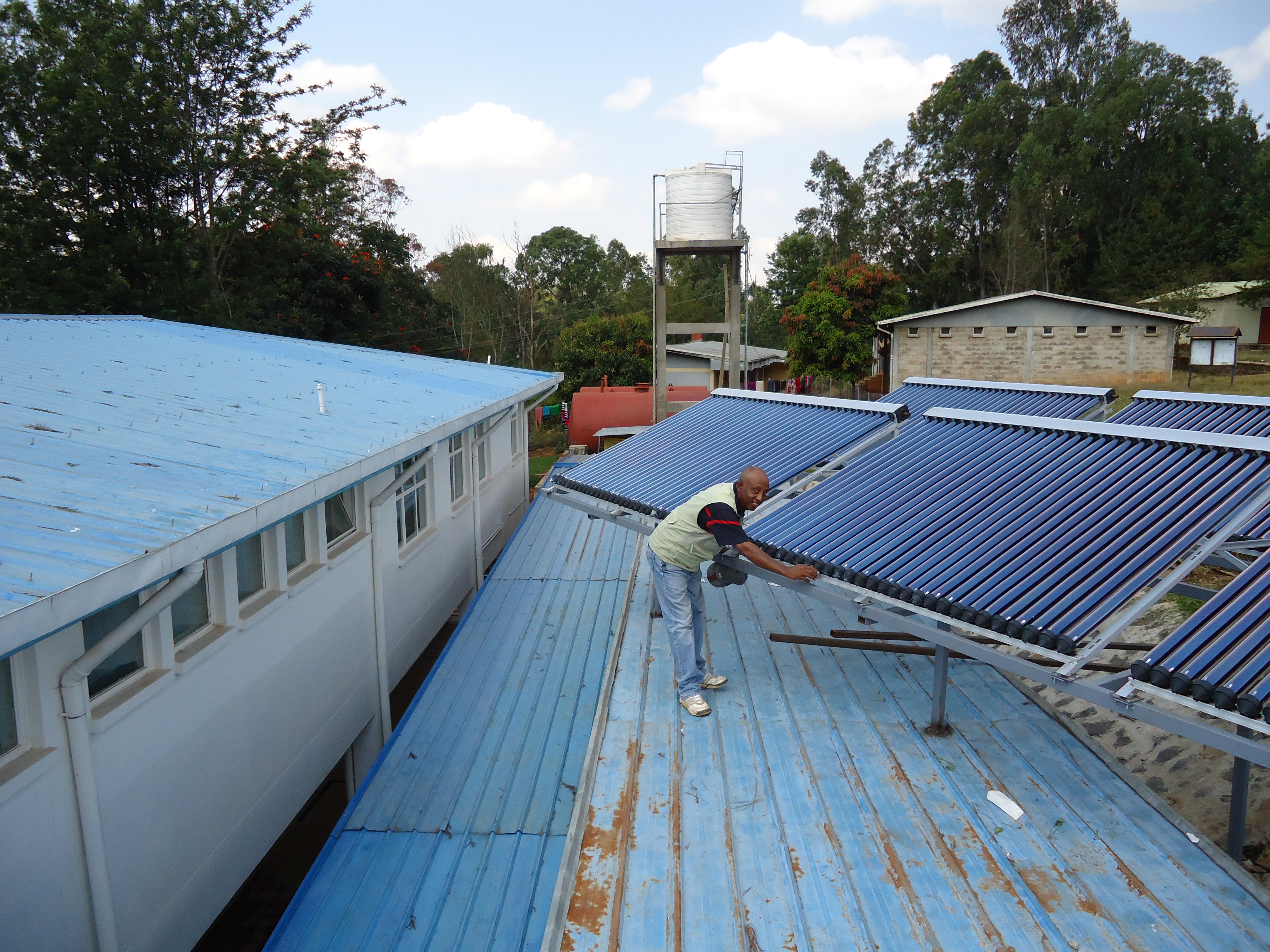

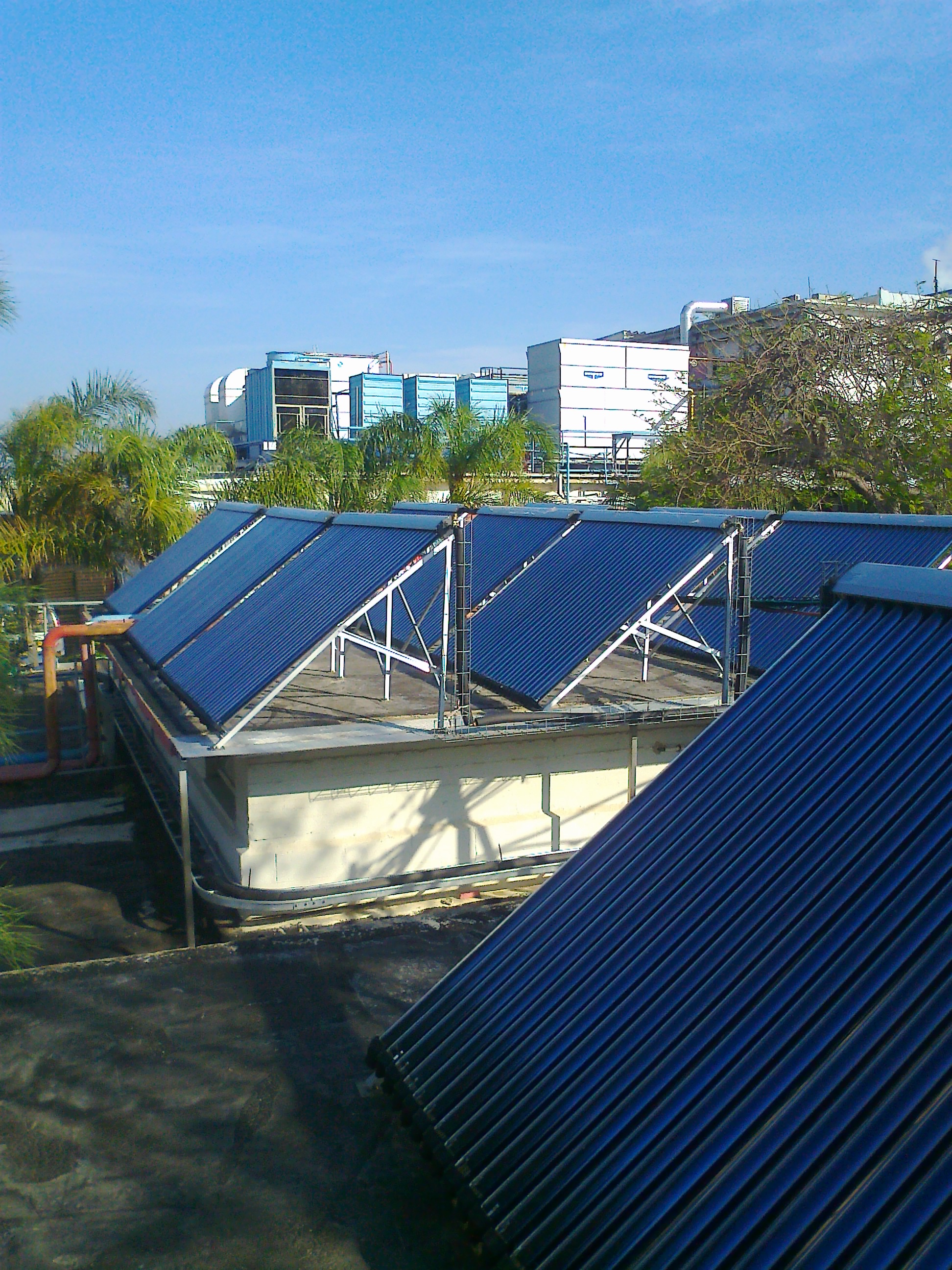

5.2 Cas

• Hôtel de 125 chambres et 1 piscine. Le toit a une taille plate de 18 mx 24 m.

• Situé au milieu de l'océan Pacifique sud, année de temps chaud, environ, température moyenne 29 ° C.

• Les employés se douchent. 100 employés de 14h00 à 16h00 chaque jour. Nous avons un réservoir d'eau de 5000L avec chauffage par serpentin à vapeur.

• Lavage de sols en production Consommation d'eau 6 m3 / jour, Consommation instantanée maximale 4 m3 / h. Temp. 45 ° C.

5.3 Garantie et certificat

• 1er tournesol a passé les certifications de différents systèmes de gestion de la qualité et institutions de test de produits. tels que ISO9000, CE, Solarkeymark, SRCC, BV, SGS, filigrane, etc.
• Capteurs solaires: 5 ans
• Réservoir d'eau: 3 ans

5.4 Emballage et transport

• Le tube à vide solaire avec caloduc est emballé dans du carton et le carton est équipé d'une mousse anti-pression. Nous ajouterons des caisses de contreplaqué extraly pour le paquet de marchandises sous expédition LCL.
• La conception de l'emballage peut être empilée et stockée, mais la couche de base doit être plate et uniformément sollicitée. Le niveau d'empilement maximal du tube à vide solaire est de 17 niveaux.
• Le réservoir de stockage d'eau solaire est emballé dans du carton et placé sur des palettes pour le transport et le stockage.
