Estación de trabajo solar SR882 EPP y estaciones de bombeo

1.1 Descripción general

• La estación de trabajo solar de doble línea SR882 EPP se utiliza en un sistema de calentador de agua solar de presión dividida.

• Combina control de flujo, ciclo de calor, escape, control de presión, visualización de temperatura, inyección / descarga del sistema y muchas otras funciones en una sola.
• Al conectar los colectores solares y los tanques divididos de agua a presión, almacene la energía solar en un tanque de agua. Puede monitorear la temperatura, presión, flujo, etc. del sistema en cualquier momento.
• Tiene función de almacenamiento de tarjeta SD.

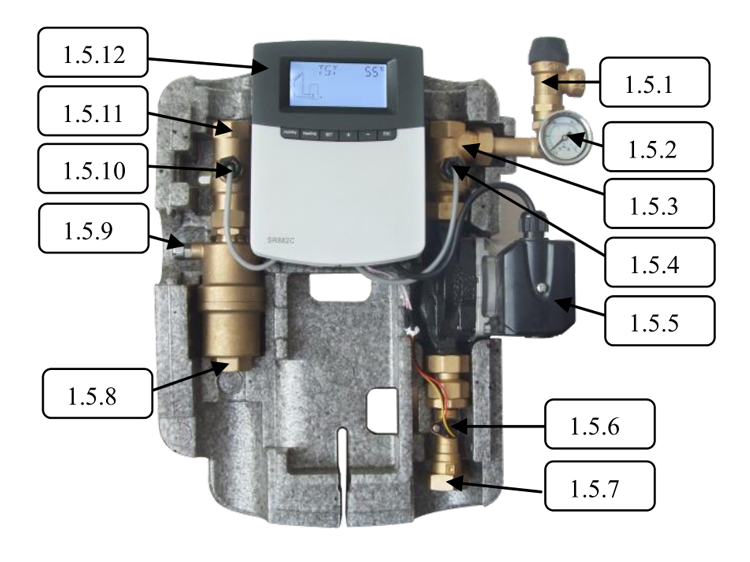

1.1.1 Imagen del producto

Estación de bombeo de doble línea SR882

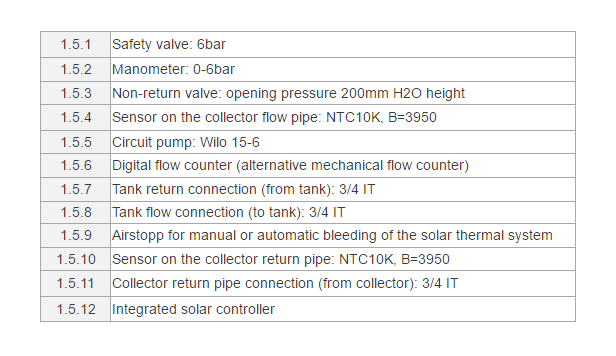

1.1.2 Parámetro de kits

1.2 Funciones principales

1.2.1 Funciones del controlador

• Configurar reloj / semana / día / mes / año

• THET Tiempo de calentamiento

• Función de control de bomba CIRC DHW

• Función de diferencia de temperatura DT

• Temperatura de conexión EMOF de la función de emergencia del colector

• Temperatura de desconexión EMON de la función de emergencia del colector

• CMX Temperatura máxima limitada del tractor (función de enfriamiento del colector)

• CMN Protección de baja temperatura del colector

• Protección contra heladas CFR del colector

• SMX1 Temperatura máxima del tanque1

• BOMBA Circuito de ajuste de velocidad de bomba de circuito

• DTS Diferencia de temperatura estándar para la bomba de circulación 1 (ajuste de velocidad)

• Ganancia RIS para bomba de circulación 1 (ajuste de velocidad)

• Medición de energía térmica OHQM

• Opción de tipo de contador de flujo FTYPE

• MEDT Tipo de líquido de transferencia de calor

• MED% Concentración de líquido de transferencia de calor

• Función de intervalo de bomba INTV

• ISTAR Tiempo de encendido para la función de funcionamiento del intervalo de la bomba

• IEND Tiempo de apagado para la función de funcionamiento del intervalo de la bomba

• ISTP Tiempo de intervalo de bomba

• Tiempo de funcionamiento de la bomba IRUN

• SFB encendido / apagado de la caldera de combustible sólido

• SFON Temperatura mínima de encendido del tanque

• SFOF Temperatura máxima de apagado del tanque

• MAX3 Temperatura máxima de apagado de la caldera de combustible sólido

• MIN3 Temperatura mínima de encendido de la caldera de combustible sólido

1.2.2 FUN Funciones auxiliares

• DVWG Función anti legionarios

• Función de enfriamiento del tanque FRÍO

• Función de termostato AHO Anto

• Función de guardado de datos de la tarjeta SD OSDC

• Función de tarjeta OSDC activada y desactivada

• Intervalos de guardado de datos LOGI

• UNIDAD Pantalla unidad ℃ y ℉ interruptores

• Control manual HND

• REST Recuperación a la configuración de fábrica

• PASS Password set

• Función de vacaciones

• Calentamiento manual

• Control de temperatura

• Función de protección

• Protección de la memoria

• Protección de pantalla

• Protección de ralentí de la bomba

• Problemas para proteger

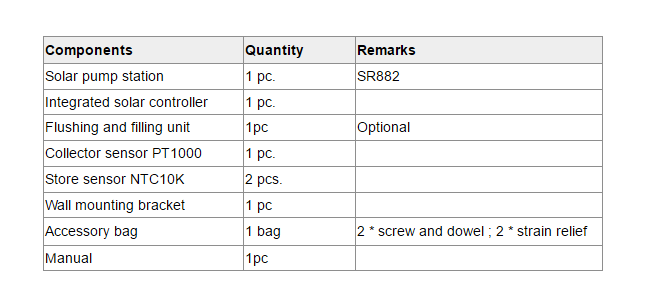

1.3 Alcance de entrega

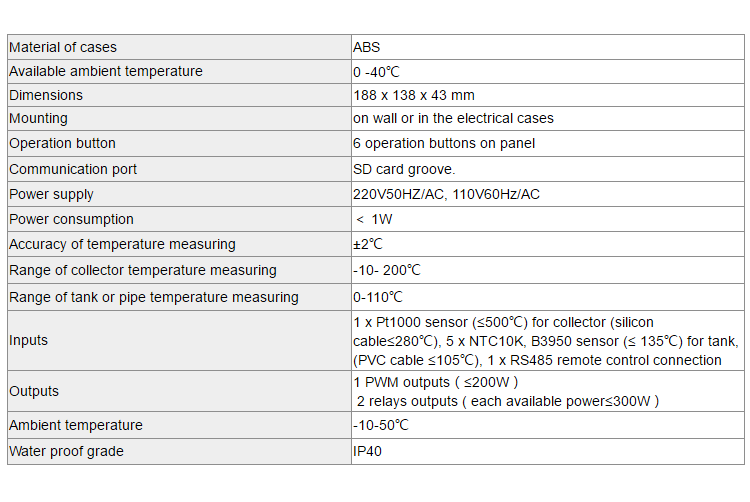

2.1 Parámetros técnicos

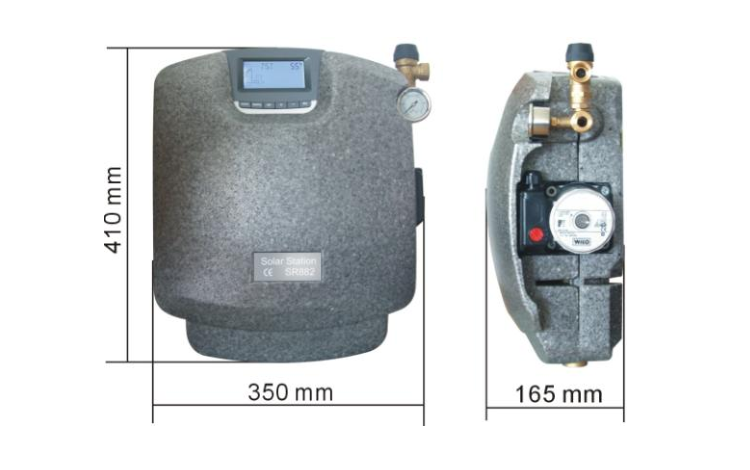

2.2 Tamaño

Producto: 41cm × 35cm × 16.5cm, 8kg

2.3 Accesorios opcionales

2.3.1 Relé electromagnético: SR802, puede controlar el calentamiento eléctrico de ≤4000W.

Unidad de contactor de alta potencia: SR802 Cuando el usuario selecciona el calentador eléctrico como dispositivo de respaldo, recomendamos usar el controlador de conexión de la unidad SR802 y el calentador eléctrico. Datos técnicos de la dimensión SR802: 100 mm x 100 mm x 65 mm. Fuente de alimentación: 180V ～ 264V / AC 50 / 60Hz. Potencia adecuada: ≤ 4000W. Temperatura ambiente disponible: -10 ~ 50 ° C Grado a prueba de agua: IP43.

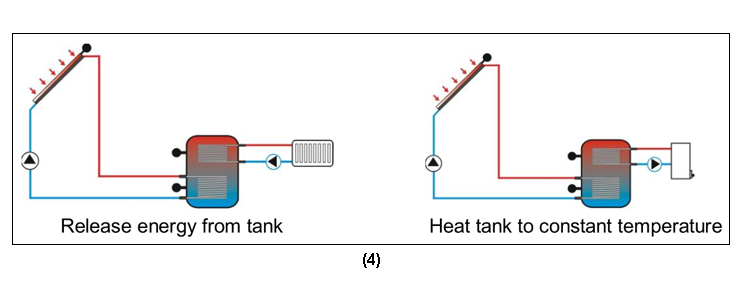

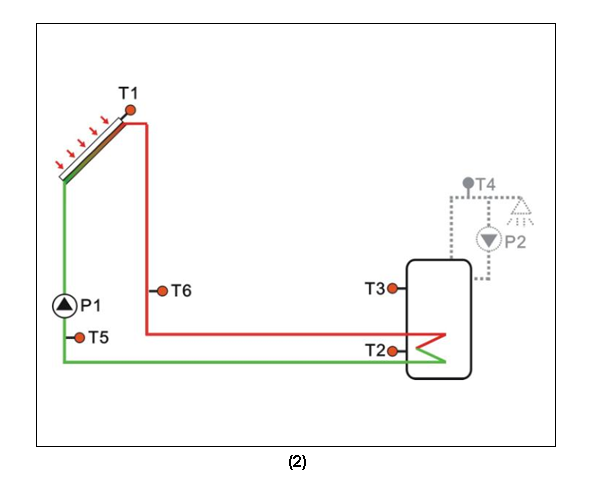

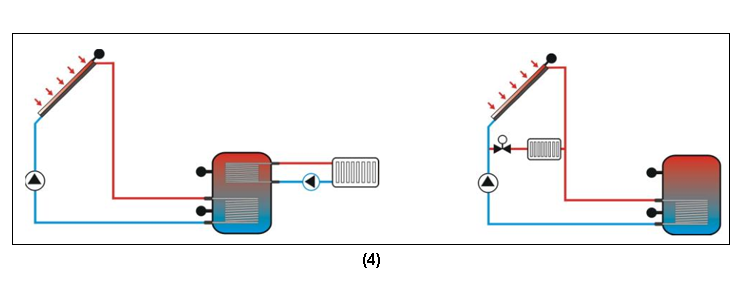

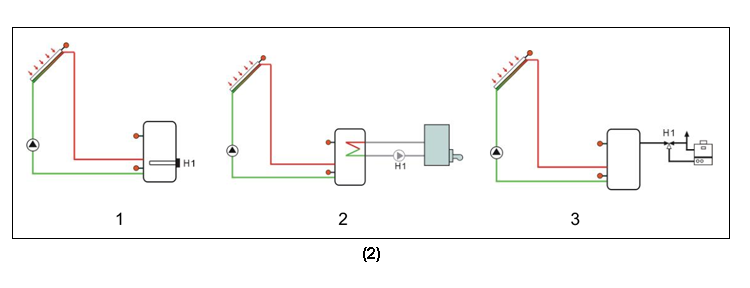

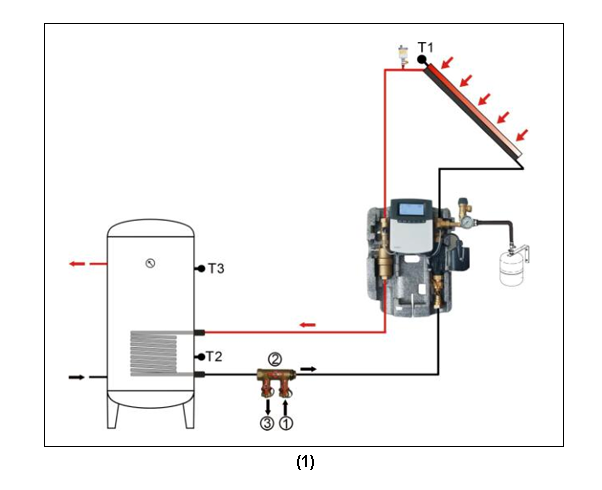

3.1 Diagrama de instalación de SR882

3.2 Descarga del manual de instalación de SR882:

Manual de instalación y funcionamiento de la estación solar SR882
