محطة عمل ومحطات ضخ تعمل بالطاقة الشمسية

1.1 نظرة عامة

• يتم استخدام SR882 EPP محطة عمل شمسية ثنائية الخط في نظام تسخين المياه بالطاقة الشمسية بنظام الضغط المقسم.

• فهو يجمع بين التحكم في التدفق ودورة الحرارة والعادم والتحكم في الضغط وعرض درجة الحرارة وحقن / تصريف النظام والعديد من الوظائف الأخرى في واحدة.
• من خلال توصيل مجمعات الطاقة الشمسية وخزانات المياه المضغوطة المقسمة ، قم بتخزين الطاقة الشمسية في خزان المياه ويمكنه مراقبة درجة حرارة النظام والضغط والتدفق وما إلى ذلك في أي وقت.
• لديها وظيفة تخزين بطاقة SD.

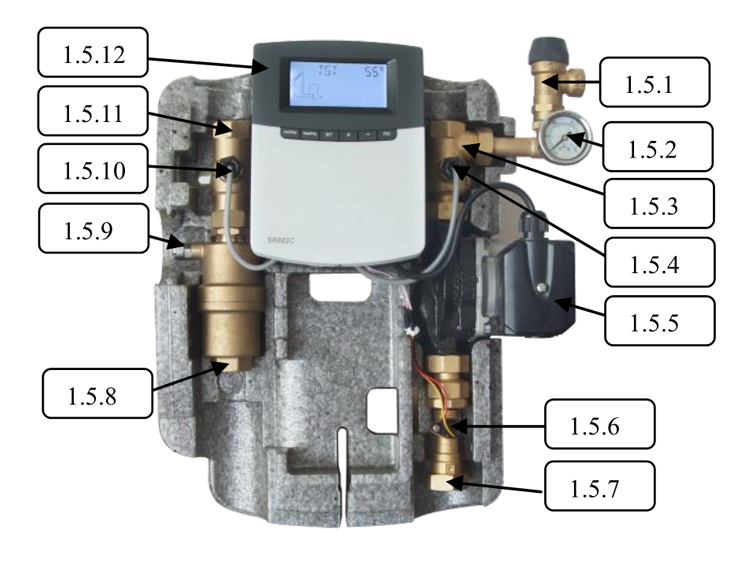

1.1.1 صورة المنتج

محطة ضخ مزدوجة الخط SR882

1.1.2 معلمة مجموعات

1.2 الوظائف الرئيسية

1.2.1 وظائف جهاز التحكم

• قم بإعداد الساعة / الأسبوع / اليوم / الشهر / السنة

• THET التدفئة توقيت

• وظيفة التحكم في المضخة CIRC DHW

• وظيفة فرق درجة الحرارة DT

• EMOF درجة حرارة التبديل على وظيفة الطوارئ جامع

• درجة حرارة الإغلاق EMON لوظيفة الطوارئ المجمعة

• CMX الحد الأقصى لدرجة حرارة المحول المحدود (وظيفة تبريد المجمع)

• CMN حماية درجة حرارة منخفضة من المجمع

• حماية الصقيع CFR من المجمع

• SMX1 درجة الحرارة القصوى للخزان 1

• مضخة ضبط سرعة مضخة الدائرة

• DTS فرق درجة الحرارة القياسي لمضخة الدوران 1 (ضبط السرعة)

• مكاسب RIS لمضخة الدوران 1 (تعديل السرعة)

• قياس الطاقة الحرارية OHQM

• خيار نوع عداد التدفق FTYPE

• MEDT نوع سائل نقل الحرارة

• MED٪ تركيز سائل نقل الحرارة

• وظيفة الفاصل الزمني لمضخة INTV

• وقت تشغيل ISTAR لوظيفة تشغيل الفاصل الزمني للمضخة

• IEND وقت الإيقاف لوظيفة الفاصل الزمني للمضخة

• الفاصل الزمني مضخة ISTP

• وقت تشغيل مضخة IRUN

• تشغيل / إيقاف تشغيل غلاية الوقود الصلب SFB

• SFON درجة حرارة تشغيل الخزان الدنيا

• SFOF درجة الحرارة القصوى لإيقاف الخزان

• MAX3 أقصى درجة حرارة لإيقاف غلاية الوقود الصلب

• MIN3 الحد الأدنى من درجة حرارة تشغيل غلاية الوقود الصلب

1.2.2 وظائف مساعدة FUN

• وظيفة DVWG Anti Legionnaires

• وظيفة تبريد خزان تبريد

• وظيفة AHO Anto ترموستات

• وظيفة حفظ بيانات بطاقة SD من OSDC

• تشغيل وإيقاف وظيفة بطاقة OSDC

• فترات حفظ بيانات LOGI

• وحدة العرض UNIT والتبديل ℉

• التحكم اليدوي HND

• REST Recovery إلى مجموعة المصنع

• تم تعيين كلمة مرور PASS

• وظيفة عطلة

• تسخين يدوي

• فحص درجة الحرارة

• وظيفة الحماية

• حماية الذاكرة

• حماية شاشة

• حماية المضخة الخاملة

• حماية من المتاعب

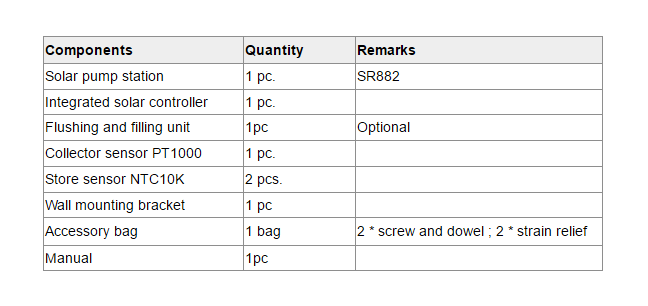

1.3 نطاق التسليم

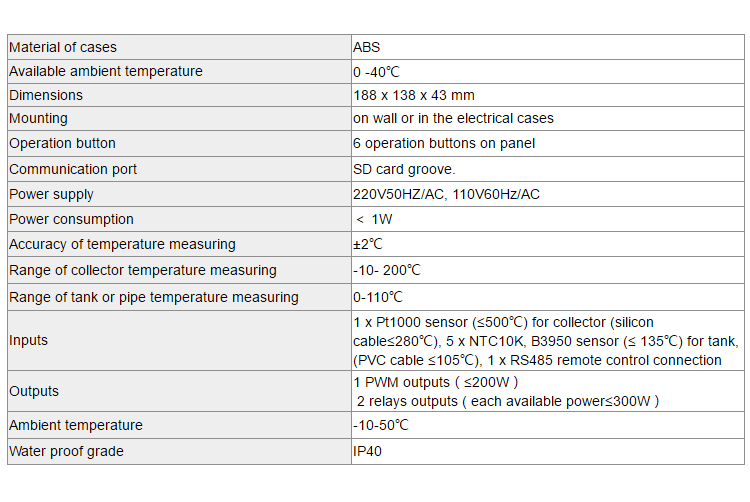

2.1 المعايير الفنية

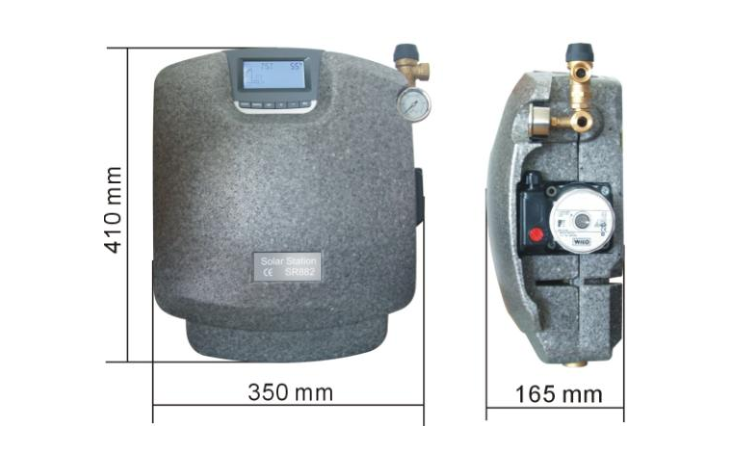

2.2 الحجم

المنتج: 41 سم × 35 سم × 16.5 سم ، 8 كجم

2.3 الملحقات الاختيارية

2.3.1 التتابع الكهرومغناطيسي: SR802 ، يمكن التحكم في التدفئة الكهربائية of4000W.

وحدة التلامس ذات القدرة العالية: SR802 عندما يختار المستخدم السخان الكهربائي كجهاز احتياطي ، نوصي باستخدام وحدة SR802 التي تربط وحدة التحكم والسخان الكهربائي. البيانات الفنية للبعد SR802: 100 مم × 100 مم × 65 مم. مصدر الطاقة: 180V ～ 264V / AC 50 / 60Hz. قوة مناسبة: ≤ 4000W. درجة الحرارة المحيطة المتاحة: -10 ~ 50 درجة مئوية درجة مقاومة الماء: IP43.

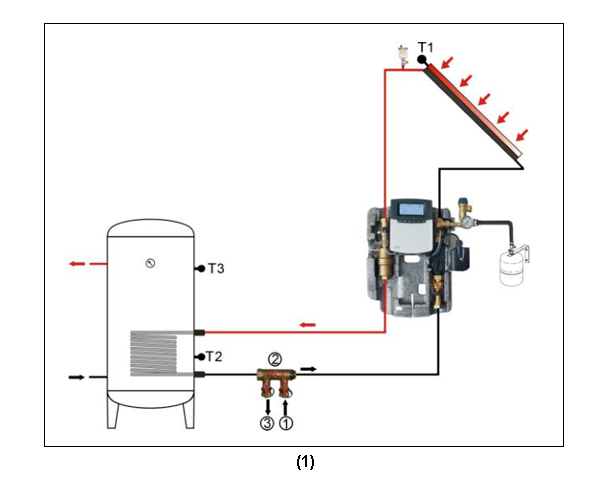

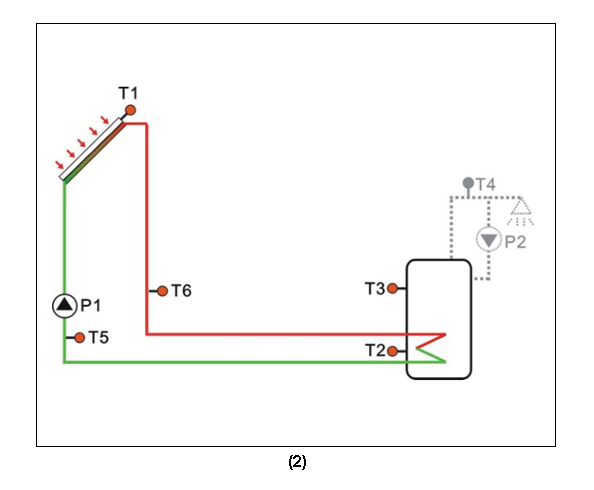

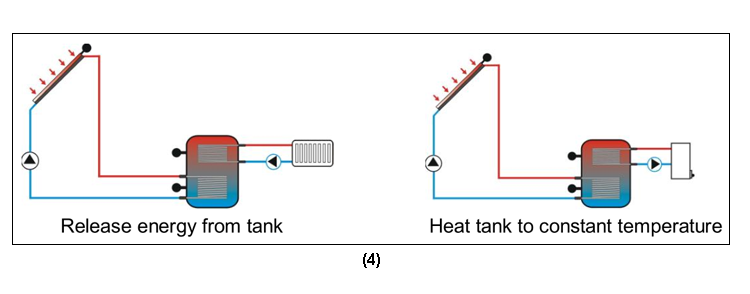

3.1 رسم تخطيطي SR882

3.2 تنزيل دليل التثبيت SR882:

تركيب وتشغيل محطة للطاقة الشمسية SR882
