Station de travail solaire et stations de pompage SR882 EPP

1.1 Présentation

• Le poste de travail solaire à deux lignes SR882 EPP est utilisé dans un système de chauffe-eau solaire à pression partagée.

• Il combine le contrôle du débit, le cycle de chaleur, l'échappement, le contrôle de la pression, l'affichage de la température, l'injection / décharge du système et de nombreuses autres fonctions en un.
• En connectant des capteurs solaires et des réservoirs d'eau sous pression séparés, stockez l'énergie solaire dans un réservoir d'eau.Il peut surveiller la température, la pression, le débit, etc. du système à tout moment.
• Il a une fonction de stockage sur carte SD.

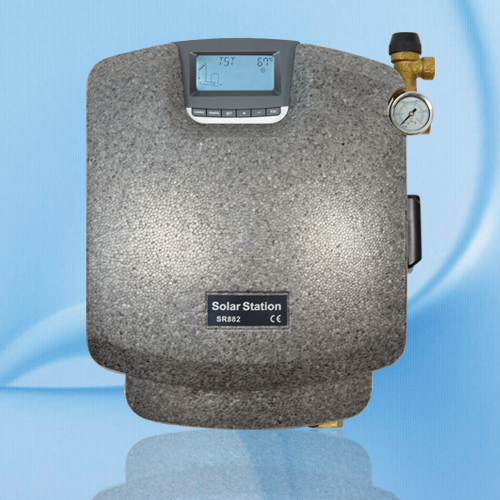

1.1.1 Image du produit

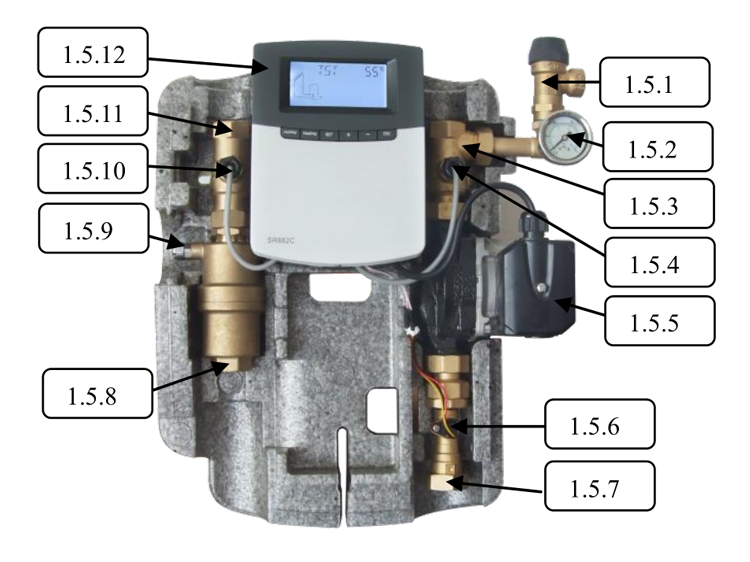

Station de pompage double ligne SR882

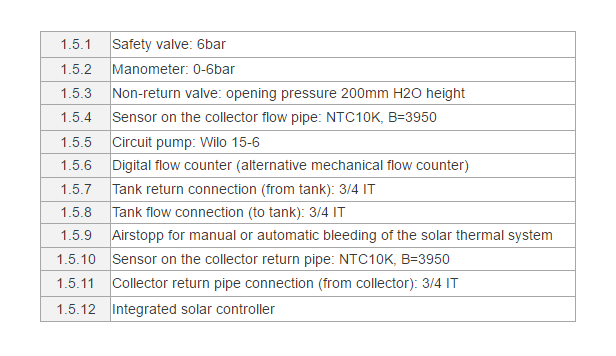

1.1.2 Paramètre des kits

1.2 Fonctions principales

1.2.1 Fonctions du contrôleur

• Configurer horloge / semaine / jour / mois / année

• THET Timing chauffage

• Fonction de contrôle de la pompe d'ECS CIRC

• Fonction de différence de température DT

• EMOF Température d'activation de la fonction d'urgence du capteur

• EMON Température d'arrêt de la fonction d'urgence du capteur

• CMX Température maximale limitée du capteur (fonction de refroidissement du capteur)

• CMN Protection basse température du collecteur

• Protection antigel du collecteur CFR

• SMX1 Température maximale du réservoir1

• PUMP Circuit réglage de la vitesse de la pompe

• DTS Différence de température standard pour la pompe de circulation 1 (réglage de la vitesse)

• Gain RIS pour pompe de circulation 1 (réglage de la vitesse)

• OHQM Mesure de l'énergie thermique

• Option de type compteur de débit FTYPE

• MEDT Type de liquide caloporteur

• MED% Concentration de liquide caloporteur

• Fonction intervalle pompe INTV

• Temps d'activation ISTAR pour la fonction de fonctionnement à intervalle de pompe

• IEND Temps d'arrêt pour la fonction de fonctionnement à intervalle de pompe

• Intervalle de pompe ISTP

• IRUN Durée de fonctionnement de la pompe

• SFB Chaudière à combustible solide allumée / éteinte

• SFON Température d'allumage minimale du réservoir

• SFOF Température maximale d'arrêt du réservoir

• MAX3 Température maximale d'arrêt de la chaudière à combustible solide

• MIN3 Température d'allumage minimale de la chaudière à combustible solide

1.2.2 FUN Fonctions auxiliaires

• Fonction DVWG Anti légionnaires

• Fonction de refroidissement du réservoir COOL

• Fonction thermostat AHO Anto

• Fonction de sauvegarde des données de la carte SD OSDC

• Activation et désactivation de la fonction de la carte OSDC

• Intervalles d'enregistrement des données LOGI

• UNITÉ Afficheur commutateurs ℃ et ℉

• Commande manuelle HND

• REST Recovery to factory set

• PASS Password set

• Fonction vacances

• Chauffage manuel

• Contrôle de température

• Fonction de protection

• Protection de la mémoire

• Protection d'écran

• Protection de ralenti de pompe

• Difficulté à protéger

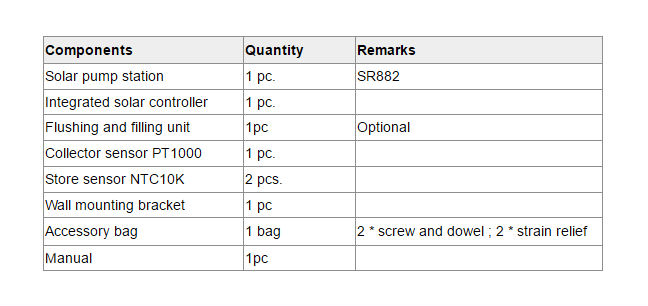

1.3 Contenu de la livraison

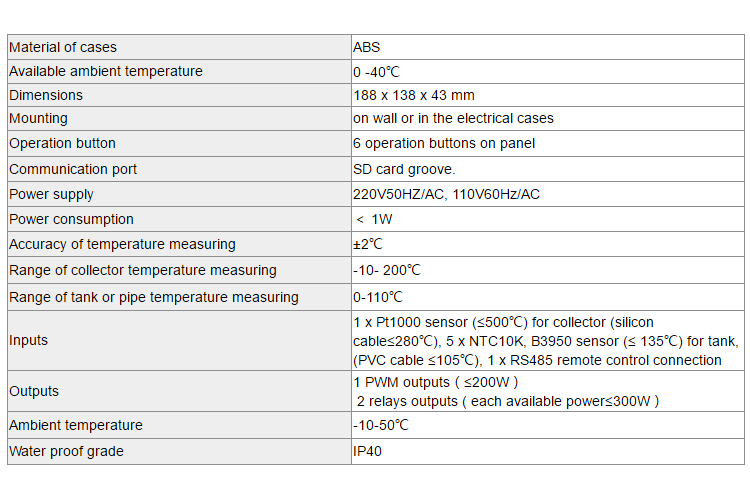

2.1 Paramètres techniques

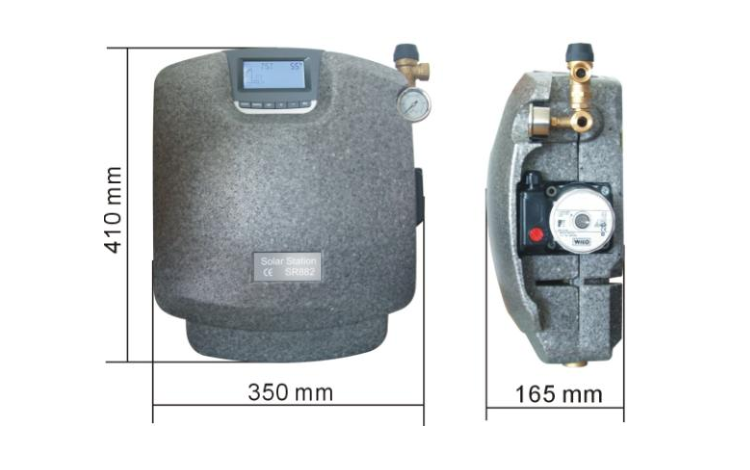

2.2 Taille

Produit: 41 cm × 35 cm × 16,5 cm, 8 kg

2.3 Accessoires en option

2.3.1 Relais électromagnétique: SR802, peut contrôler le chauffage électrique de ≤4000W.

Unité de contacteur de haute puissance: SR802 Lorsque l'utilisateur sélectionne le chauffage électrique comme dispositif de secours, nous recommandons d'utiliser le contrôleur de connexion de l'unité SR802 et le chauffage électrique. Données techniques du SR802 Dimension: 100 mm x 100 mm x 65 mm. Alimentation: 180V ～ 264V / AC 50 / 60Hz. Puissance appropriée: ≤ 4000W. Température ambiante disponible: -10 ~ 50 ° C Grade étanche à l'eau: IP43.

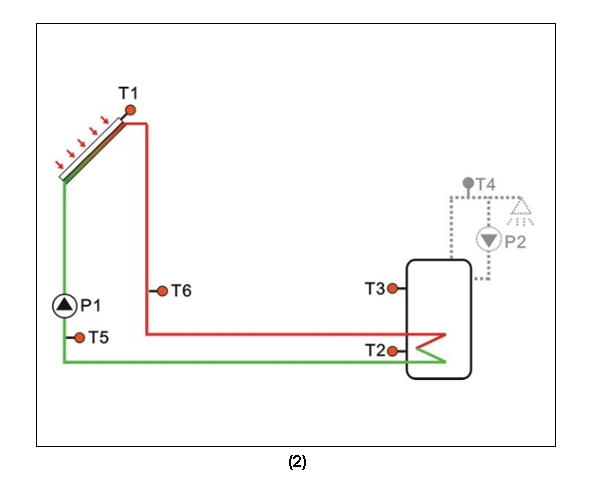

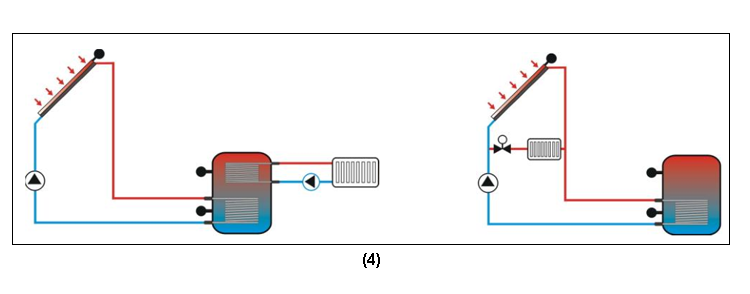

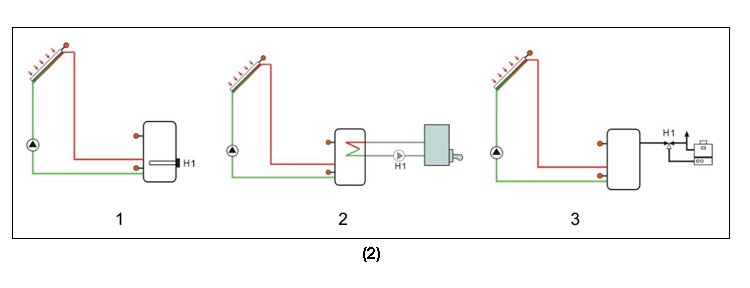

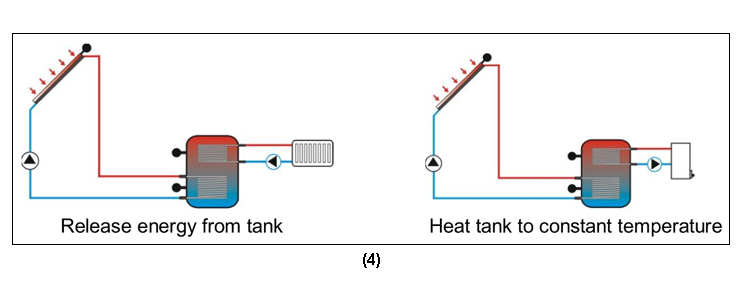

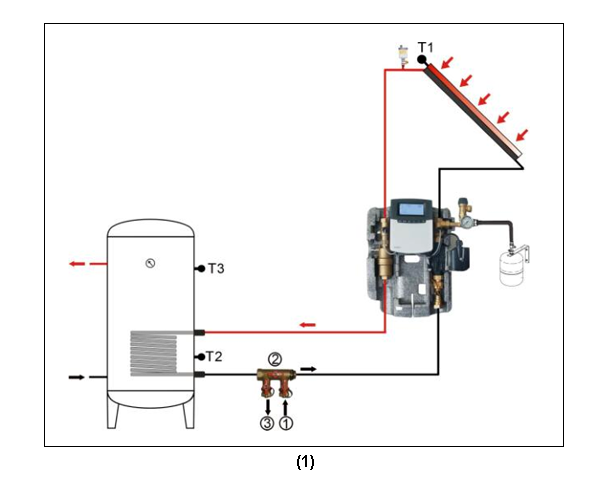

3.1 Schéma d'installation du SR882

3.2 Téléchargement du manuel d'installation du SR882:

Manuel d'installation et d'utilisation Station solaire SR882
