SR882 EPP Солнечная рабочая станция и насосные станции

1.1 Обзор

• Двухпроводная солнечная рабочая станция SR882 EPP используется в системе солнечных водонагревателей с разделенным давлением.

• Он объединяет управление потоком, тепловой цикл, выхлоп, контроль давления, отображение температуры, впрыск / выпуск системы и многие другие функции.
• Подключая солнечные коллекторы и разделенные резервуары для воды под давлением, сохраняйте солнечную энергию в резервуаре для воды. Он может контролировать температуру системы, давление, расход и т. Д. В любое время.
• Имеет функцию хранения на SD-карте.

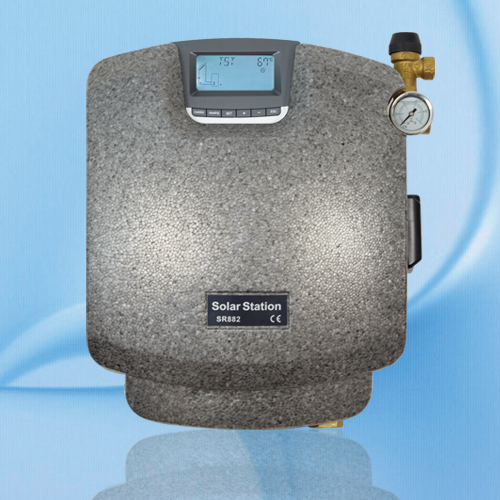

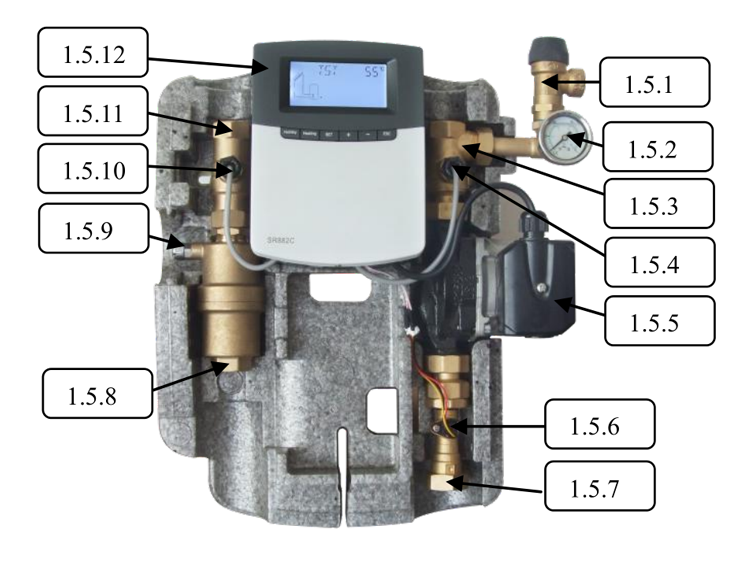

1.1.1 Изображение товара

SR882 двухпроводная насосная станция

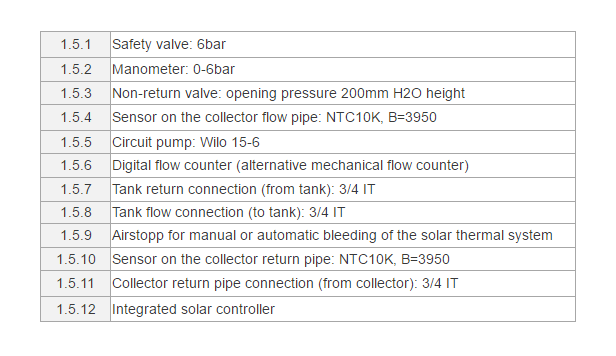

1.1.2 Наборы параметров

1.2 Основные функции

1.2.1 Функции контроллера

• Настроить часы / неделю / день / месяц / год

• ТА ГРМ отопление

• Функция управления насосом CIRC ГВС

• DT Функция разности температур

• EMOF Температура включения аварийной функции коллектора

• EMON Температура отключения аварийного режима коллектора

• CMX Максимальная ограниченная температура коллектора (функция охлаждения коллектора)

• CMN Низкотемпературная защита коллектора

• CFR защита от замерзания коллектора

• SMX1 Максимальная температура бака1

• НАСОС Контур насоса настройки скорости вращения

• DTS Стандартная разница температур для циркуляционного насоса 1 (регулировка скорости)

• RIS Gain для циркуляционного насоса 1 (регулировка скорости)

• OHQM Измерение тепловой энергии

• FTYPE Тип счетчика расхода

• MEDT Тип теплоносителя

• MED% Концентрация теплоносителя

• Интервальная функция насоса INTV

• ISTAR Время включения для интервальной работы насоса

• IEND Время выключения для интервальной работы насоса

• Интервал времени насоса ISTP

• IRUN Время работы насоса

• SFB Твердотопливный котел вкл / выкл

• SFON Минимальная температура включения бака

• SFOF Максимальная температура отключения бака

• MAX3 Максимальная температура отключения котла на твердом топливе

• MIN3 Минимальная температура включения твердотопливного котла

1.2.2 FUN Вспомогательные функции

• Функция против легионеров DVWG

• COOL Функция охлаждения бака

• AHO Anto функция термостата

• Функция сохранения данных SD карты OSDC

• Включение и выключение функции карты OSDC

• LOGI Data интервалы сохранения

• ЕДИНИЦЫ Дисплей ℉ и ℉ переключатели

• HND Ручное управление

• REST Восстановление до заводских настроек

• Пароль PASS установлен

• Праздничная функция

• Ручное отопление

• Проверка температуры

• Функция защиты

• Защита памяти

• Защита экрана

• Защита холостого хода насоса

• Защита от проблем

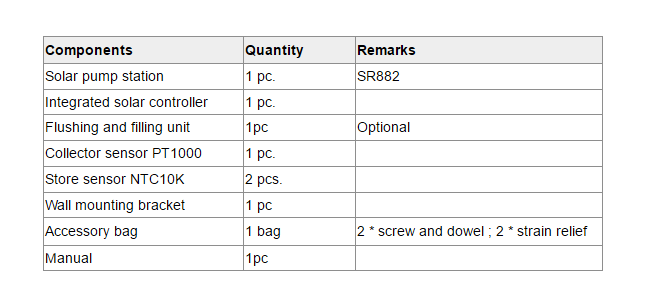

1.3 Объем поставки

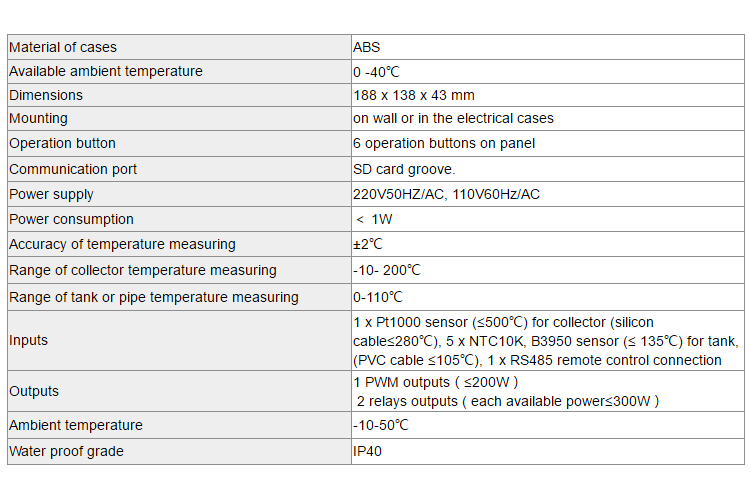

2.1 Технические параметры

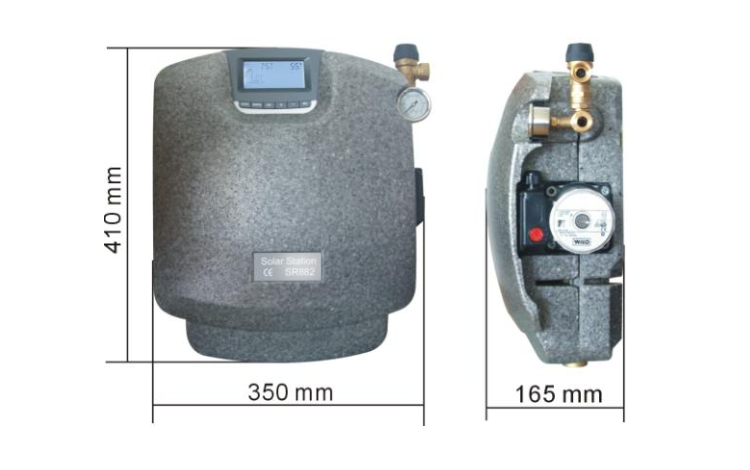

2.2 Размер

Продукт: 41см × 35см × 16.5cm, 8кг

2.3 Дополнительные аксессуары

2.3.1 Электромагнитное реле: SR802, может управлять электрическим нагревом ≤4000 Вт.

Контакторный блок высокой мощности: SR802 Когда пользователь выбирает электрический нагреватель в качестве резервного устройства, мы рекомендуем использовать блок SR802, соединяющий контроллер и электрический нагреватель. Технические данные SR802 Размеры: 100ммx100ммx65мм. Источник питания: 180 В, 264 В, переменный ток 50/60 Гц. Подходящая мощность: ≤ 4000 Вт. Доступная температура окружающей среды: -10 ~ 50 ° C. Класс водонепроницаемости: IP43.

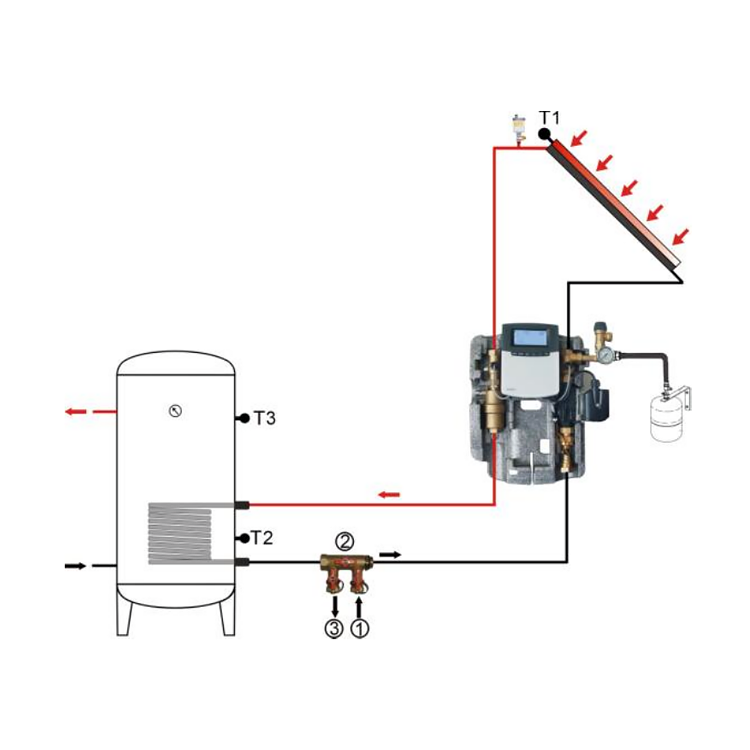

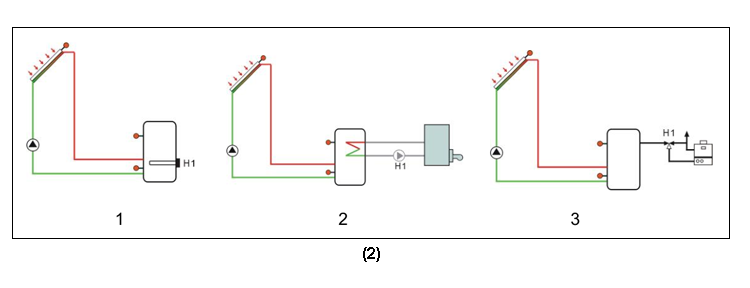

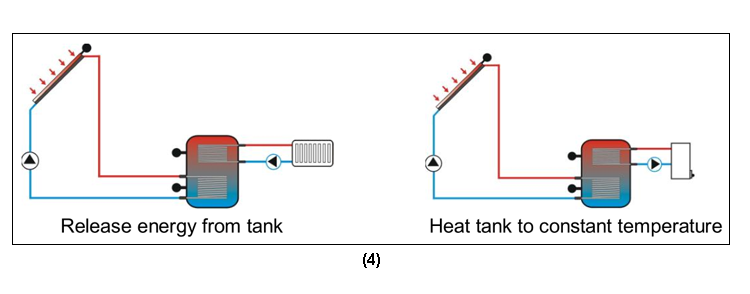

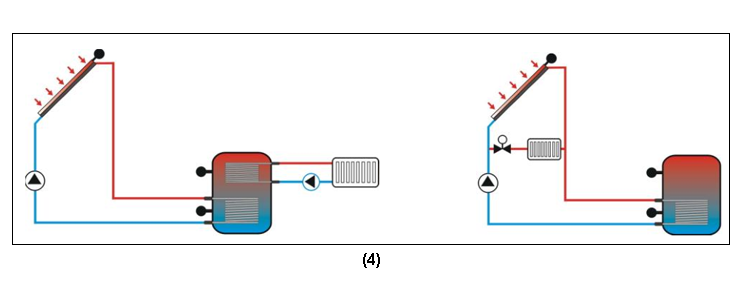

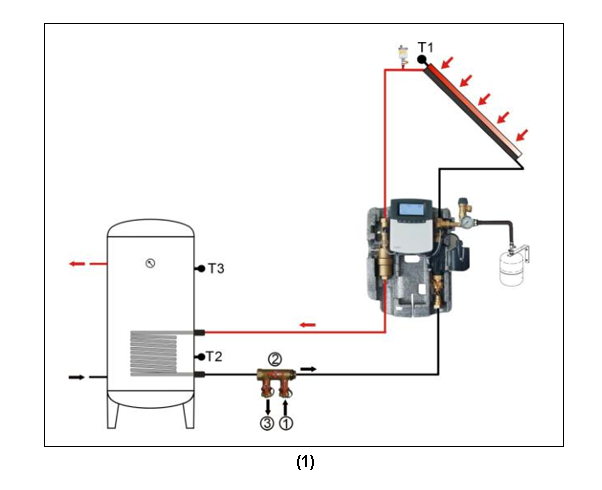

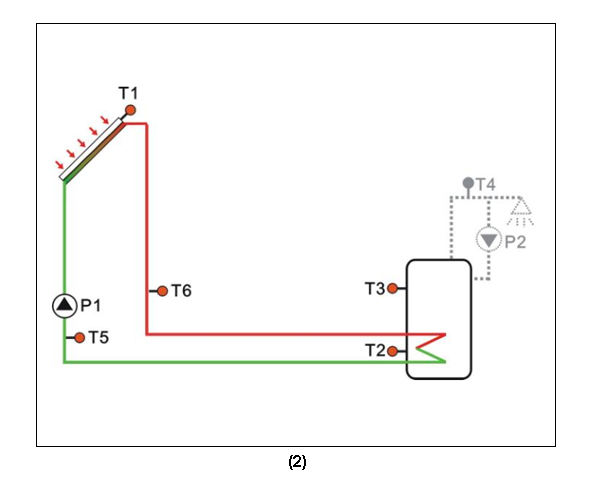

3.1 SR882 Схема установки

3.2 SR882 Инструкция по установке скачать:

Инструкция по установке и эксплуатации солнечной станции SR882
