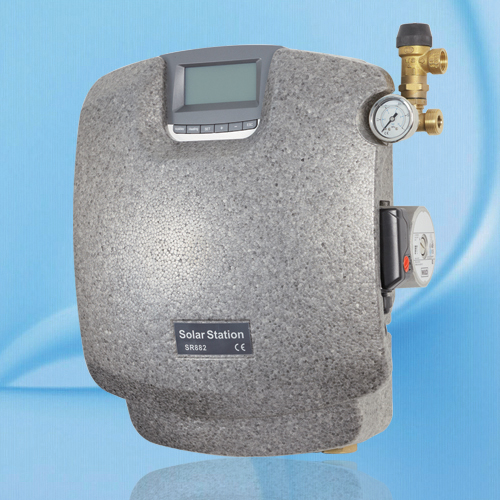

SR882 EPP Solararbeitsplatz & Pumpstationen

1.1 Übersicht

• Die zweileitige Solar-Workstation SR882 EPP wird in einem Split-Druck-Solarwarmwasserbereiter verwendet.

• Es kombiniert Durchflussregelung, Wärmezyklus, Abgas, Druckregelung, Temperaturanzeige, Systemeinspritzung / -entladung und viele andere Funktionen in einer.
• Durch den Anschluss von Solarkollektoren und geteilten Druckwassertanks können Sie Sonnenenergie in einem Wassertank speichern. Sie kann jederzeit die Systemtemperatur, den Druck, den Durchfluss usw. überwachen.
• Es verfügt über eine SD-Kartenspeicherfunktion.

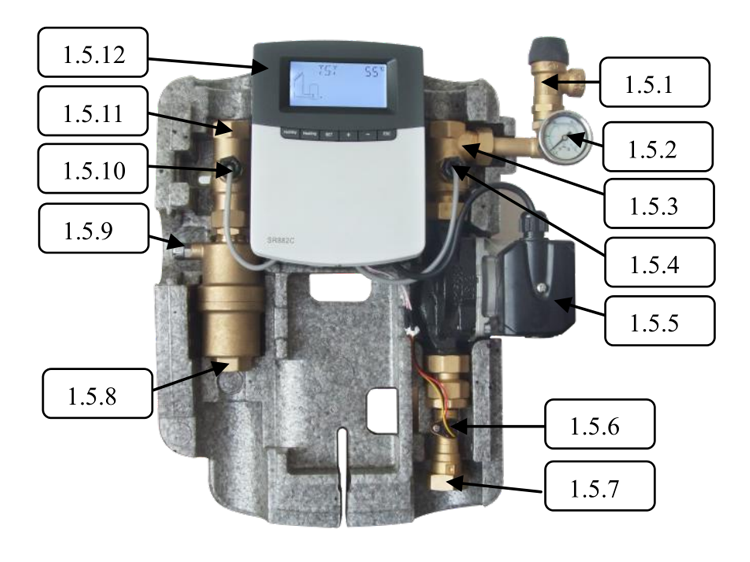

1.1.1 Produktbild

Doppelleitungspumpstation SR882

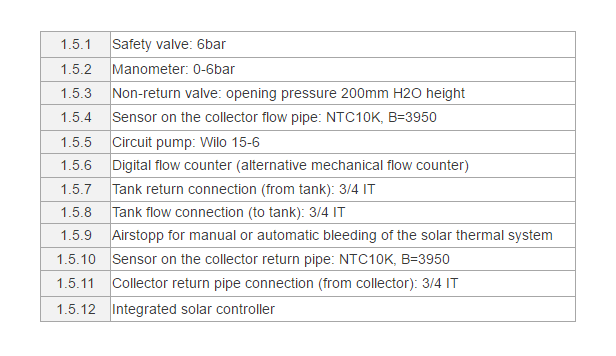

1.1.2 Kits Parameter

1.2 Hauptfunktionen

1.2.1 Reglerfunktionen

• Stellen Sie Uhr / Woche / Tag / Monat / Jahr ein

• THET Timing Heizung

• Steuerfunktion der CIRC-Warmwasserpumpe

• DT Temperaturdifferenzfunktion

• EMOF Einschalttemperatur der Kollektornotfallfunktion

• EMON Ausschalttemperatur der Kollektornotfallfunktion

• CMX Maximal begrenzte Temperatur des Kollektors (Kollektorkühlfunktion)

• CMN Niedertemperaturschutz des Kollektors

• CFR Frostschutz des Kollektors

• SMX1 Maximale Temperatur von Tank1

• PUMP Circuit Pumpendrehzahl einstellen

• DTS Standardtemperaturdifferenz für Umwälzpumpe 1 (Drehzahleinstellung)

• RIS-Verstärkung für Umwälzpumpe 1 (Drehzahleinstellung)

• OHQM Wärmeenergiemessung

• Option FTYPE-Durchflusszählertyp

• MEDT Art der Wärmeübertragungsflüssigkeit

• MED% Konzentration der Wärmeübertragungsflüssigkeit

• INTV Pumpenintervallfunktion

• ISTAR Einschaltzeit für Pumpenintervall-Lauffunktion

• IEND Ausschaltzeit für Pumpenintervall-Lauffunktion

• ISTP Pumpenintervallzeit

• IRUN Pumpenlaufzeit

• SFB Festbrennstoffkessel ein- / ausschalten

• SFON Minimale Einschalttemperatur des Tanks

• SFOF Maximale Abschalttemperatur des Tanks

• MAX3 Maximale Abschalttemperatur des Festbrennstoffkessels

• MIN3 Minimale Einschalttemperatur des Festbrennstoffkessels

1.2.2 FUN Hilfsfunktionen

• DVWG Anti Legionärsfunktion

• COOL Tankkühlfunktion

• AHO Anto-Thermostatfunktion

• Funktion zum Speichern von OSDC-SD-Kartendaten

• Ein- und Ausschalten der OSDC-Kartenfunktion

• LOGI Datenspeicherintervalle

• EINHEIT Die Schalter Display und Display der Anzeigeeinheit

• HND Manuelle Steuerung

• REST Wiederherstellung auf Werkseinstellung

• PASS Passwort gesetzt

• Urlaubsfunktion

• Manuelle Heizung

• Temperaturprüfung

• Schutzfunktion

• Speicherschutz

• Bildschirmschutz

• Pumpenleerlaufschutz

• Probleme beim Schutz

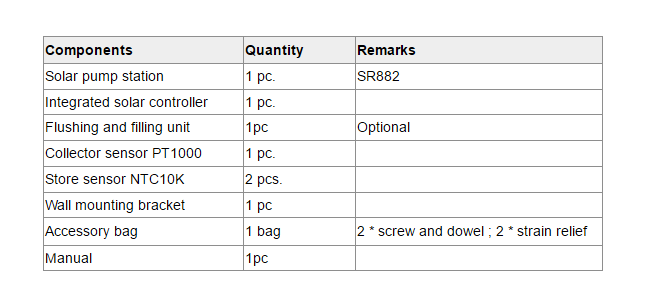

1.3 Lieferumfang

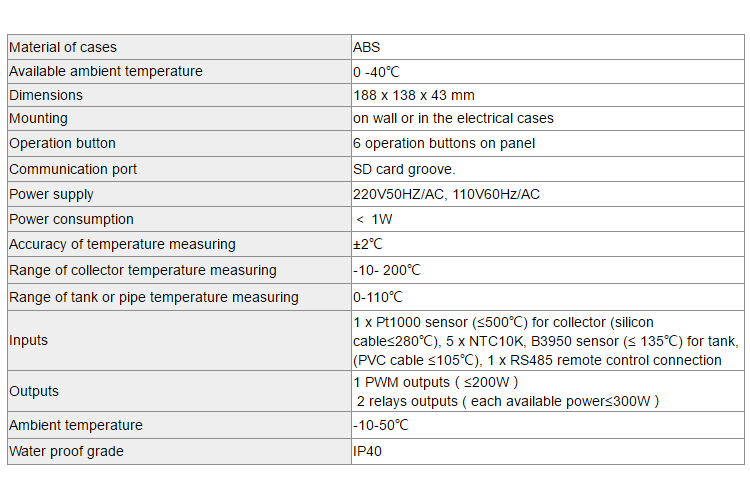

2.1 Technische Parameter

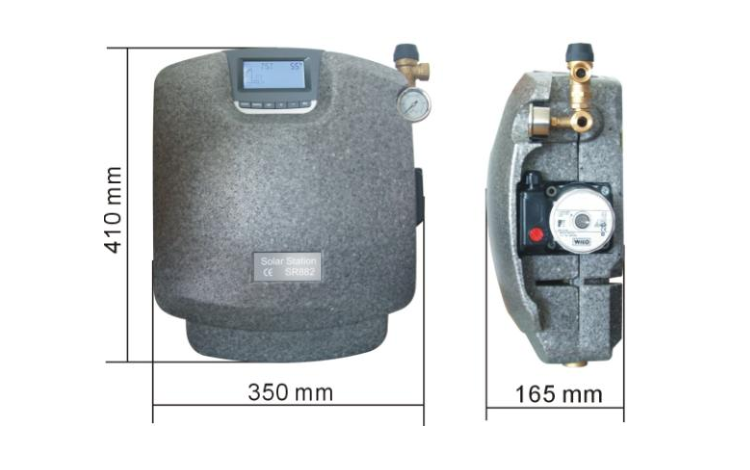

2.2 Größe

Produkt: 41 cm × 35 cm × 16,5 cm, 8 kg

2.3 Optionales Zubehör

2.3.1 Elektromagnetisches Relais: SR802, kann die elektrische Heizung von ≤4000W steuern.

Schütz mit hoher Leistung: SR802 Wenn der Benutzer die elektrische Heizung als Backup-Gerät auswählt, empfehlen wir die Verwendung der SR802-Einheit, die den Controller und die elektrische Heizung verbindet. Technische Daten des SR802 Abmessungen: 100 mm x 100 mm x 65 mm. Stromversorgung: 180 V ～ 264 V / AC 50/60 Hz. Geeignete Leistung: ≤ 4000W. Verfügbare Umgebungstemperatur: -10 ~ 50 ° C Wasserdichte Qualität: IP43.

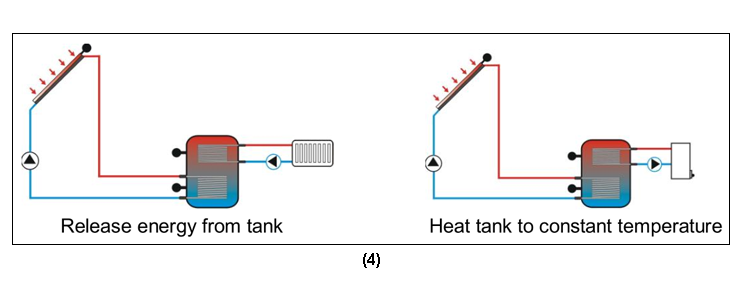

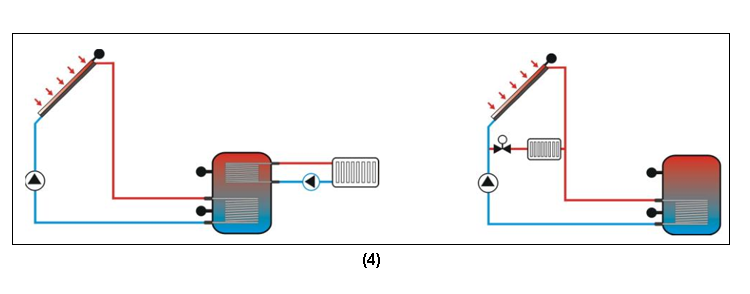

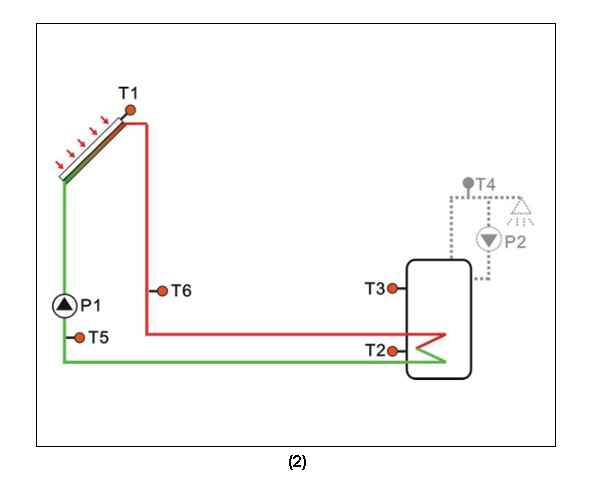

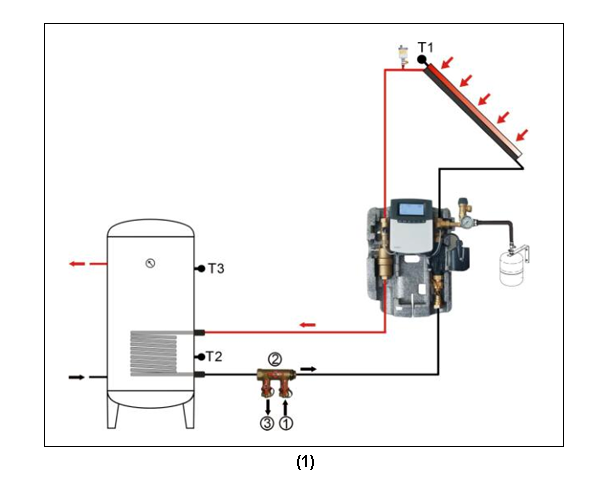

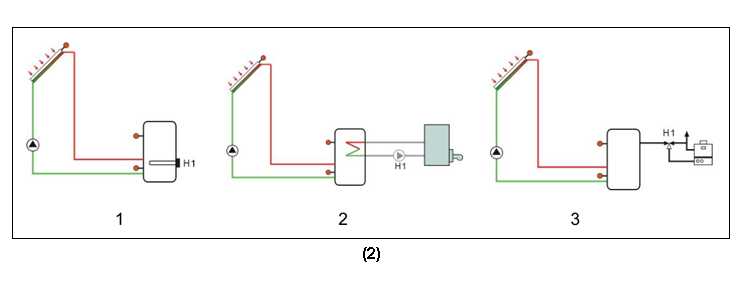

3.1 SR882 Installationsdiagramm

3.2 SR882 Installationsanleitung herunterladen:

Installations- und Bedienungsanleitung Solarstation SR882
