Estación de trabajo solar SR881 EPP y estaciones de bombeo

1.1 Descripción general

La estación de trabajo solar SR881 EPP se utiliza parasistemas de calentadores de agua solares presurizados divididosTiene control de flujo, ciclo de calor, escape, control de presión, visualización de temperatura, inyección / drenaje del sistema y muchas otras funciones. Al conectar colectores solares y tanques divididos de agua a presión, almacenar energía solar en un tanque de agua. Puede monitorear la temperatura del sistema, presión, flujo, etc. en cualquier momento.

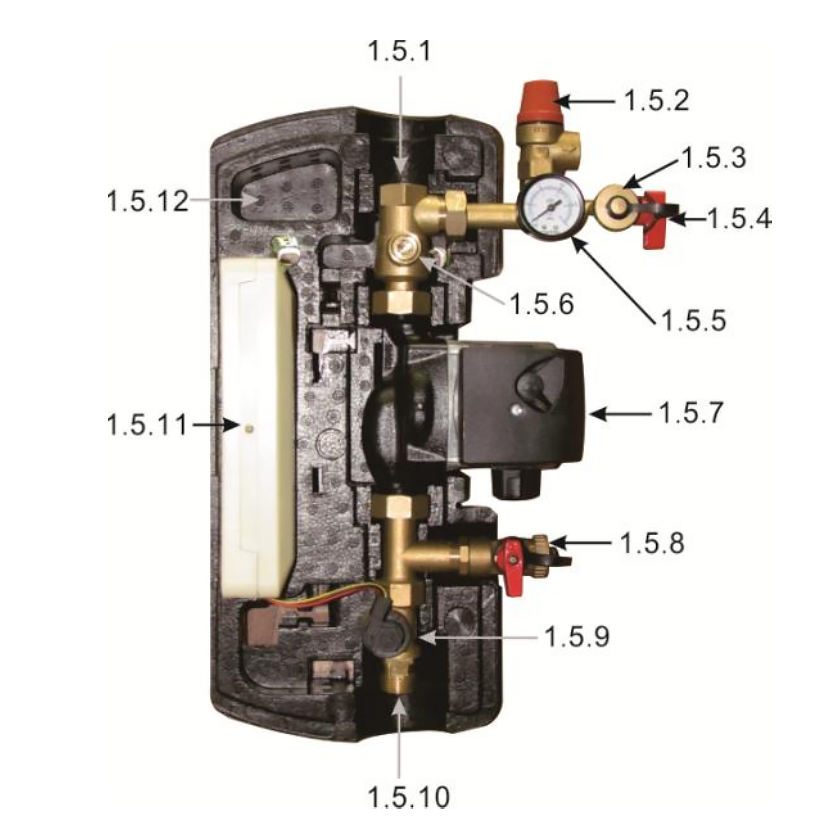

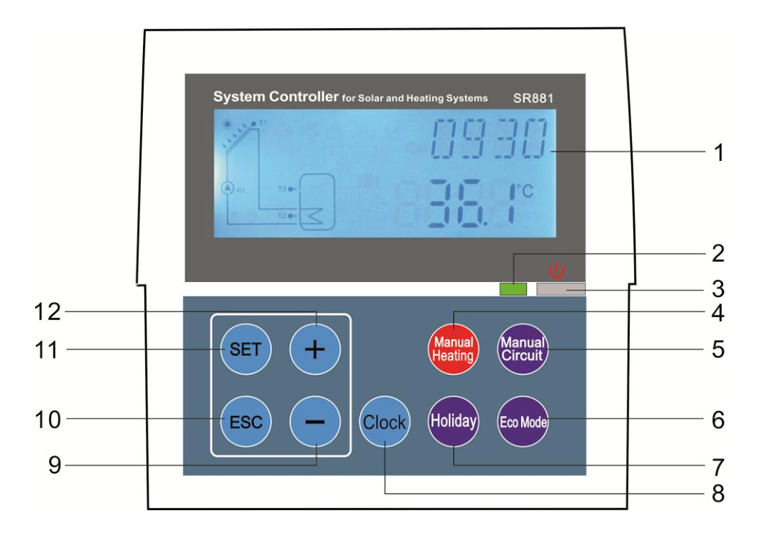

1.1.1 Imagen del producto

Estación de bombeo de línea simple RS881

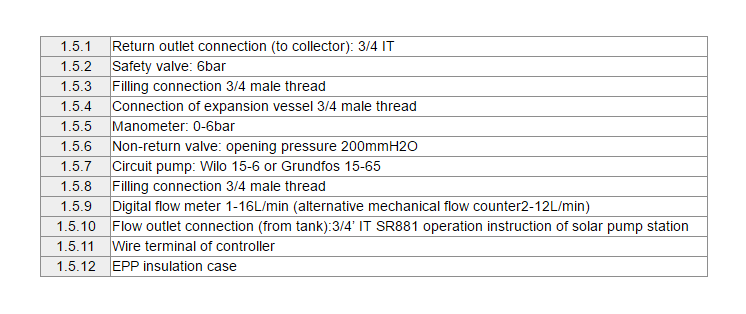

1.1.2 Parámetro de kits

1.2 Funciones principales

• Calefacción de tiempo

• Control de diferencia de temperatura 1 * ΔT

• Apagado de emergencia del colector

• Función de enfriamiento del colector

• Protección del colector a baja temperatura

• Colector de protección contra heladas

• Función de enfriamiento del tanque

• Interruptor de temperatura Celsius y Fahrenheit

• Temperatura máxima del tanque (número máx. 1)

• Función anti-legionella

• Bomba de circulación de agua caliente con temperatura controlada

• Control de velocidad de RPM (1 * semiconductor)

• Medición de energía térmica.

• Funciones de intervalo de bomba.

• Función de derivación a alta temperatura

• Control manual (para 2 salidas: P1H1)

• Configuración de contraseña

• Recuperación a la configuración de fábrica

• Fucntion de vacaciones

• Calentamiento manual

• Función de consulta de temperatura

• Protección de la memoria

• Protección de pantalla

• Solución de problemas

• Protección contra problemas

• Comprobación de problemas

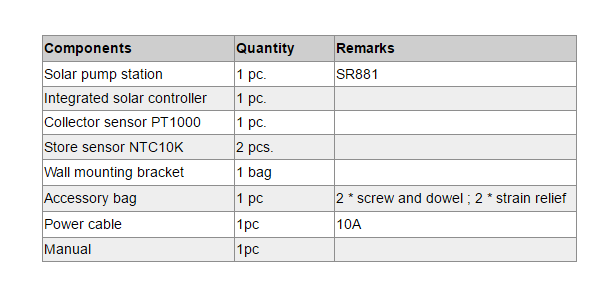

1.3 Alcance de entrega

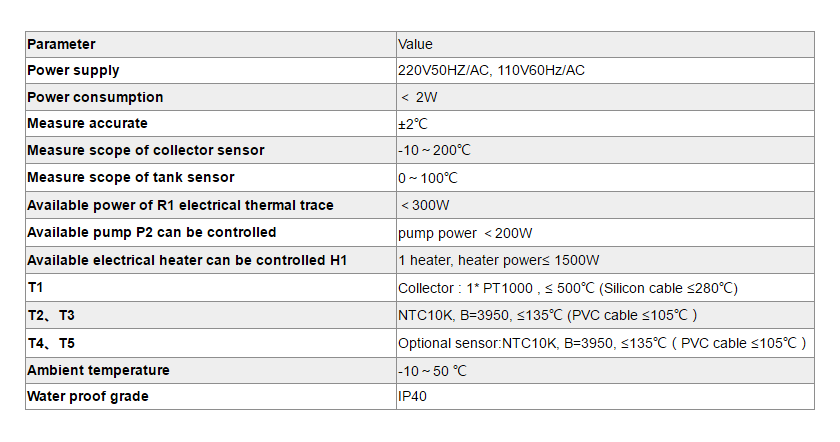

2.1 Parámetros técnicos

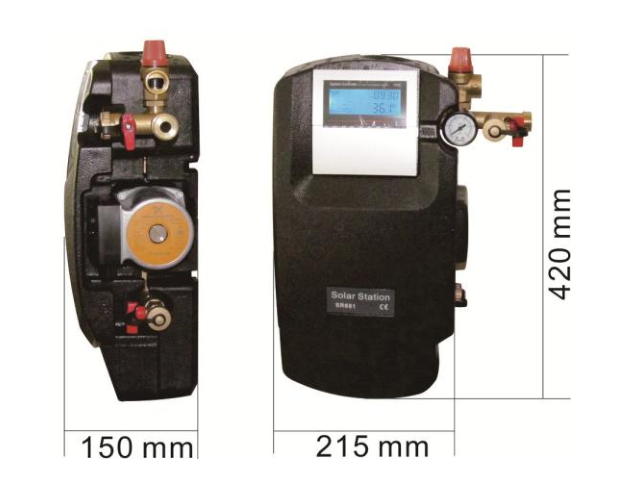

2.2 Tamaño

Producto: 40cm × 20cm × 14.5cm, 5.5kg

Paquete: 44 cm × 30 cm × 19 cm, 6 kg

2.3 Accesorios opcionales

2.3.1 Relé electromagnético: SR802, puede controlar el calentamiento eléctrico de ≤4000W.

Unidad de contactor de alta potencia: SR802 Cuando el usuario selecciona el calentador eléctrico como dispositivo de respaldo, recomendamos usar el controlador de conexión de la unidad SR802 y el calentador eléctrico. Datos técnicos de la dimensión SR802: 100 mm x 100 mm x 65 mm. Fuente de alimentación: 180V ～ 264V / AC 50 / 60Hz. Potencia adecuada: ≤ 4000W. Temperatura ambiente disponible: -10 ~ 50oC Grado a prueba de agua: IP43.

Diagrama de conexión SR802:

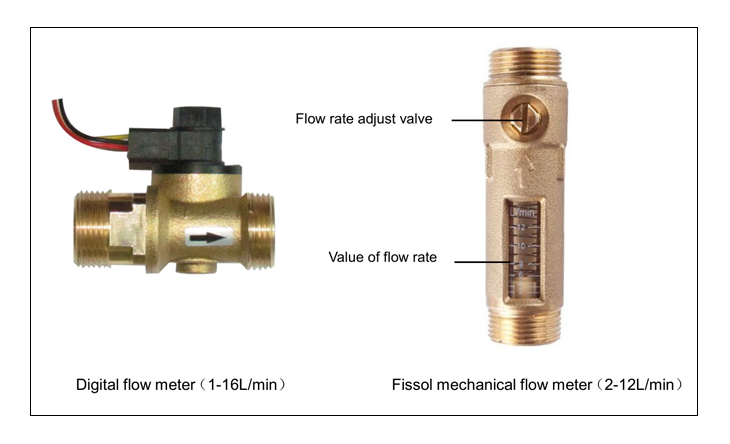

2.3.2 Contador de flujo digital FRT （A17）

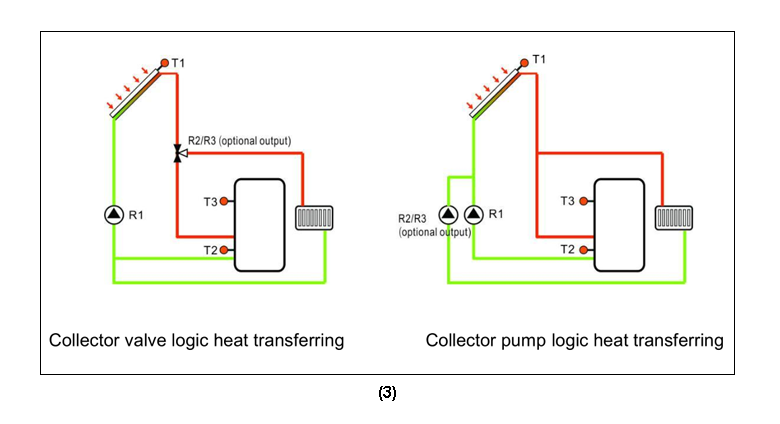

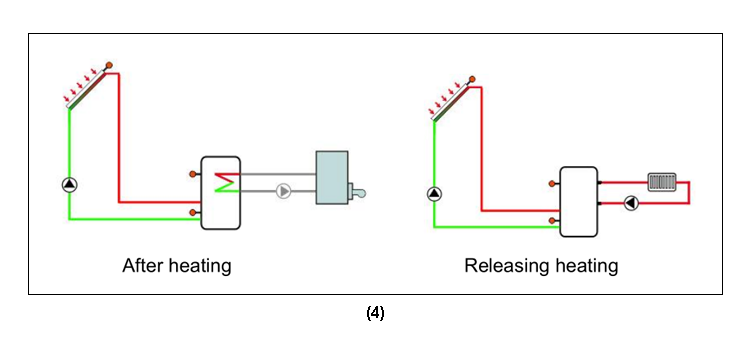

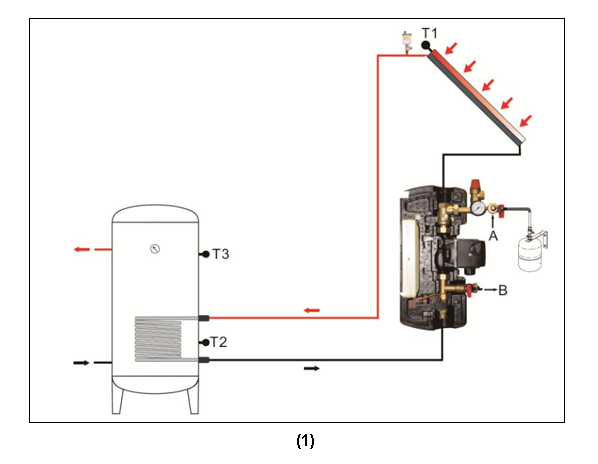

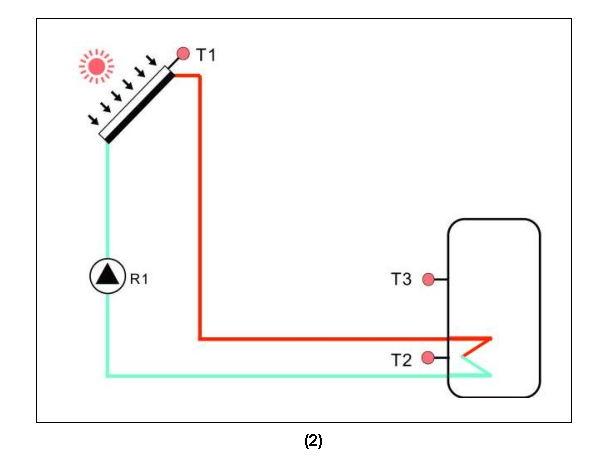

3.1 Diagrama de instalación de SR881

3.2 Descarga del manual de instalación SR881:

Instrucción opcional de la estación de bombeo solar SR881
