Солнечная рабочая станция и насосные станции SR881 EPP

1.1 Обзор

Солнечная рабочая станция SR881 EPP используется длясплит системы солнечного водонагревателя под давлением. Имеет управление потоком, тепловой цикл, вытяжку, контроль давления, отображение температуры, систему впрыска / слива и многие другие функции. Путем подключения солнечных коллекторов и раздельных резервуаров для воды под давлением храните солнечную энергию в резервуаре для воды. Он может контролировать температуру системы, давление, расход и так далее в любое время.

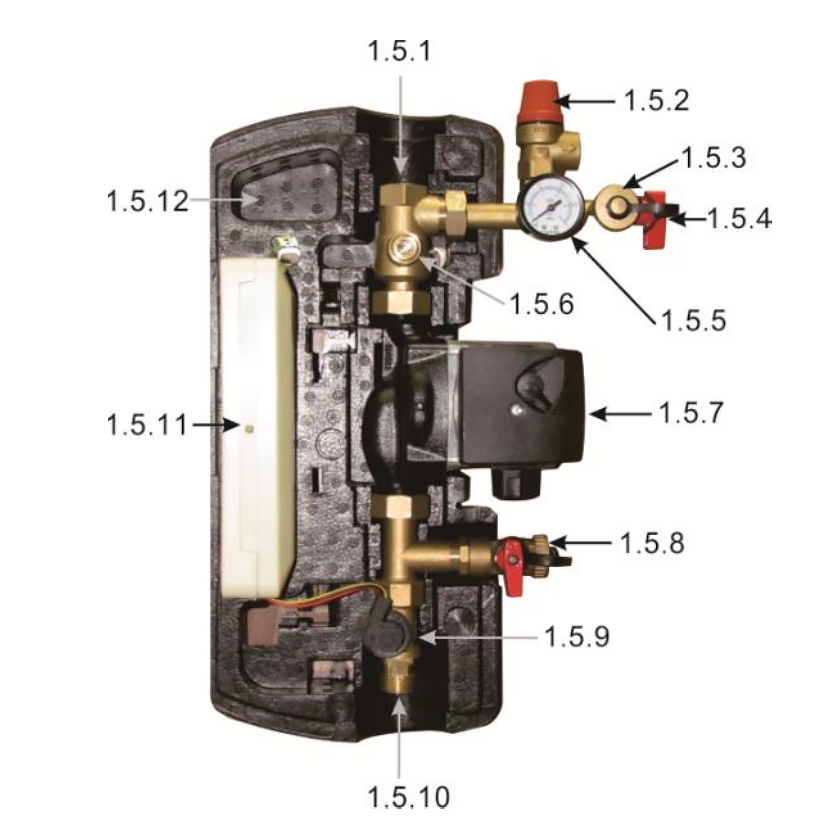

1.1.1 Изображение товара

Однолинейная насосная станция RS881

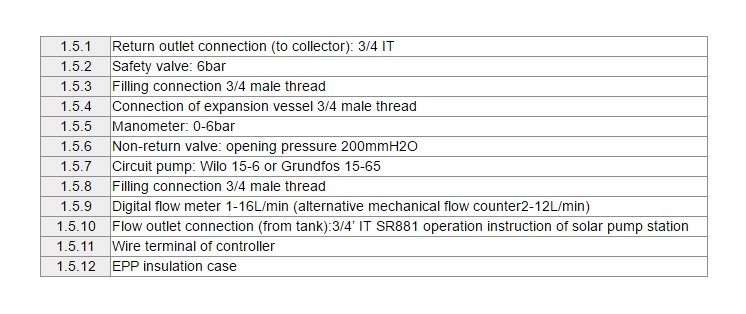

1.1.2 Наборы параметров

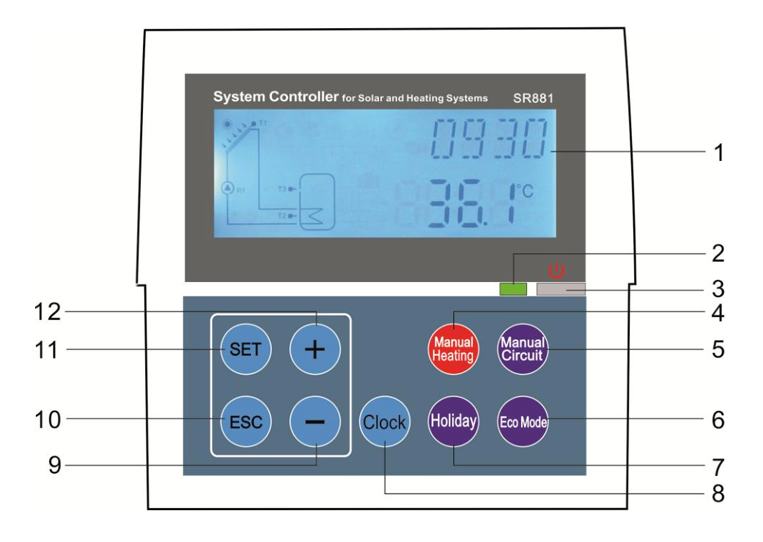

1.2 Основные функции

• Время нагрева

• Контроль разности температур 1 * ΔT

• Аварийное отключение коллектора

• Функция охлаждения коллектора

• Защита коллектора от низких температур

• Коллектор от замерзания

• Функция повторного охлаждения бака

• Переключатель температуры по Цельсию и Фаренгейту

• Максимальная температура бака (макс. Номер 1)

• Функция анти-легионеллы

• Термостатированный циркуляционный насос для горячей воды

• Контроль скорости вращения (1 * полупроводник)

• Измерение тепловой энергии

• Интервальные насосные функции.

• Высокотемпературная функция байпаса

• Ручное управление (для 2 выходов: P1H1)

• Установка пароля

• Восстановление заводских настроек

• Праздничная функция

• Ручное отопление

• Функция запроса температуры

• Защита памяти

• Защита экрана

• Поиск проблемы

• Защита от неполадок

• Проверка неисправностей

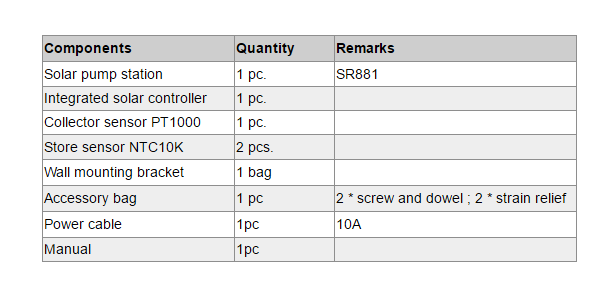

1.3 Объем поставки

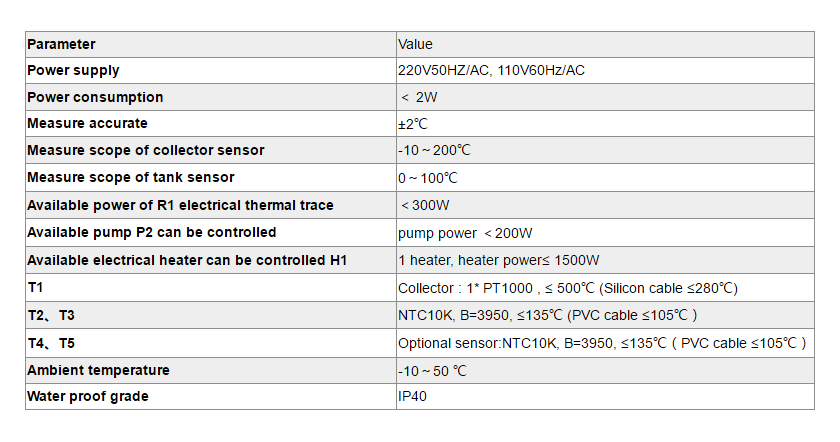

2.1 Технические параметры

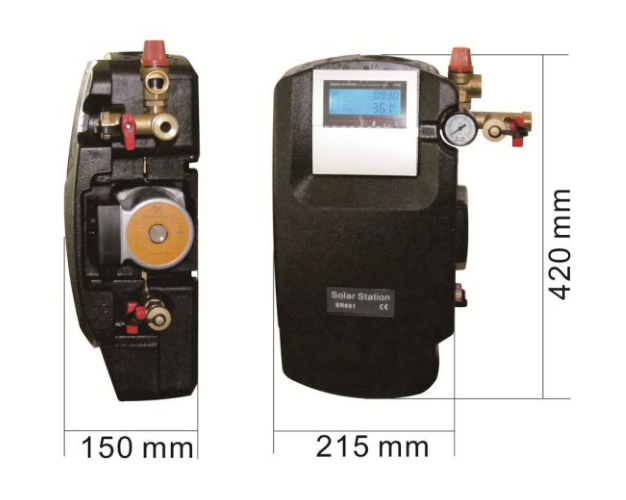

2.2 Размер

Продукт: 40см × 20см × 14.5cm, 5.5kg

Пакет: 44см × 30см × 19см, 6кг

2.3 Дополнительные аксессуары

2.3.1 Электромагнитное реле: SR802, может управлять электрическим нагревом ≤4000 Вт.

Контакторный блок высокой мощности: SR802 Когда пользователь выбирает электрический нагреватель в качестве резервного устройства, мы рекомендуем использовать блок SR802, соединяющий контроллер и электрический нагреватель. Технические данные SR802 Размеры: 100ммx100ммx65мм. Источник питания: 180 В, 264 В, переменный ток 50/60 Гц. Подходящая мощность: ≤ 4000 Вт. Доступная температура окружающей среды: -10 ~ 50oC. Класс водонепроницаемости: IP43.

Схема подключения SR802:

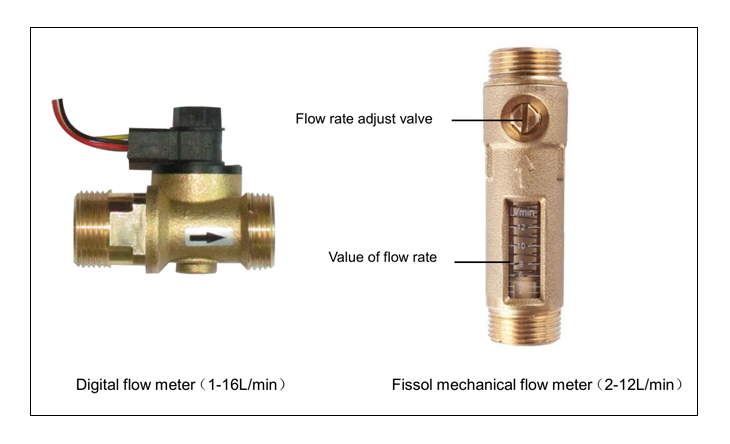

2.3.2 Цифровой счетчик расхода FRT (A17)

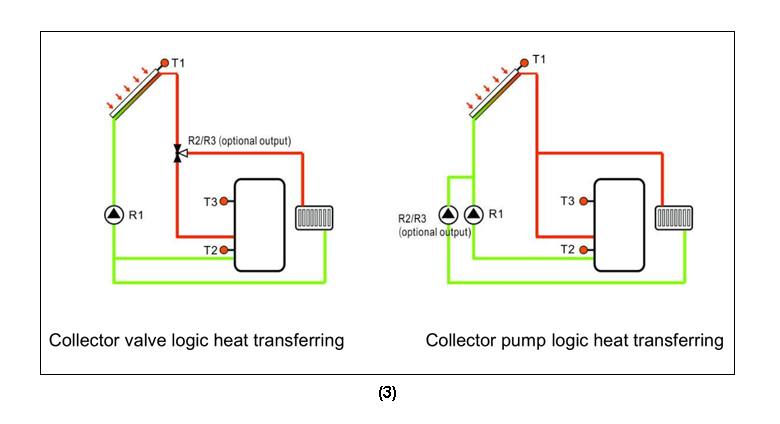

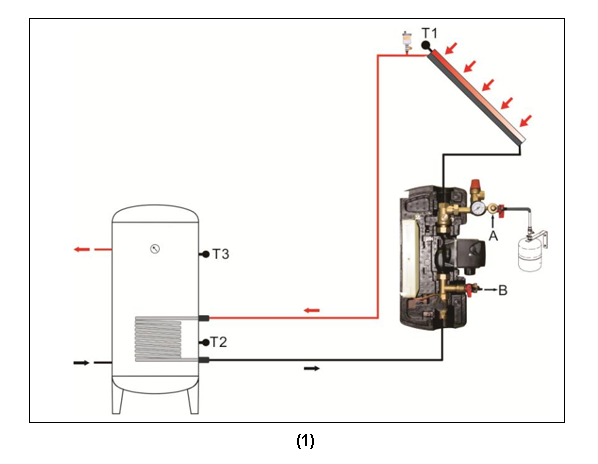

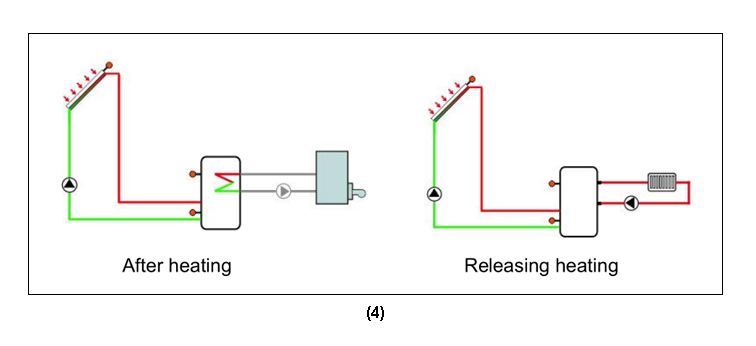

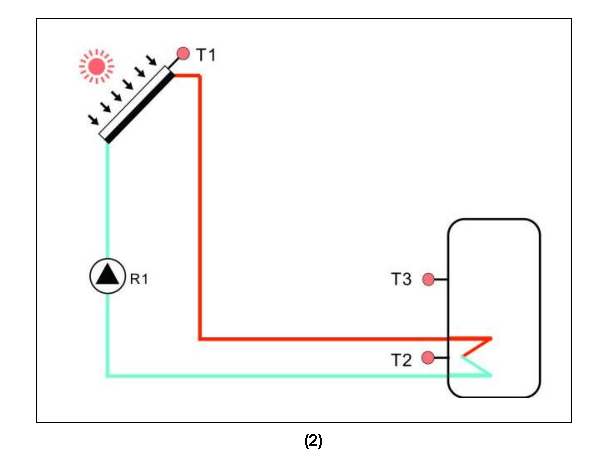

3.1 SR881 Схема установки

3.2 SR881 Руководство по установке скачать:

Опционально Инструкция солнечной насосной станции SR881
