SR881 EPP Solararbeitsplatz & Pumpstationen

1.1 Übersicht

SR881 EPP Solar Workstation ist uesd fürSplit-Solarwarmwasserbereiter-SystemeEs verfügt über Durchflussregelung, Wärmezyklus, Abgas, Druckregelung, Temperaturanzeige, Systemeinspritzung / -ablauf und viele andere Funktionen. Durch Anschließen von Solarkollektoren und geteilten Druckwassertanks wird Sonnenenergie in einem Wassertank gespeichert. Es kann die Systemtemperatur überwachen. Druck, Durchfluss und so weiter zu jeder Zeit.

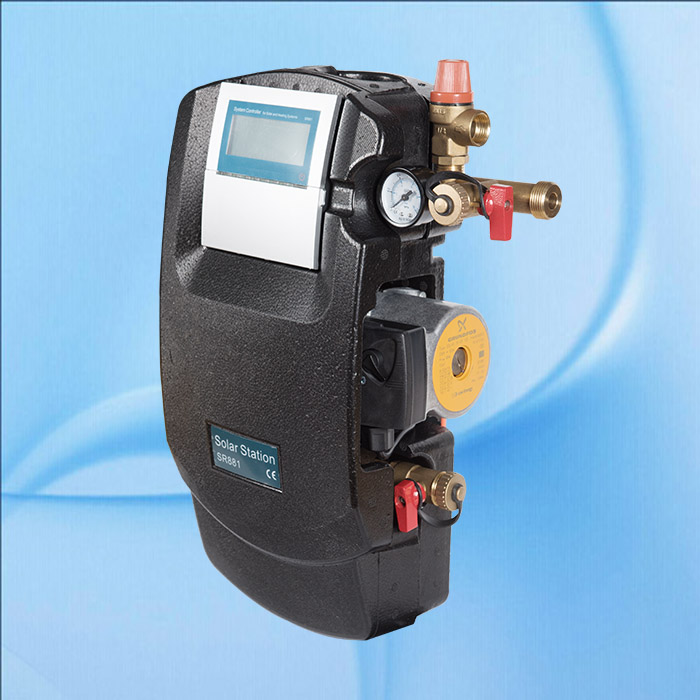

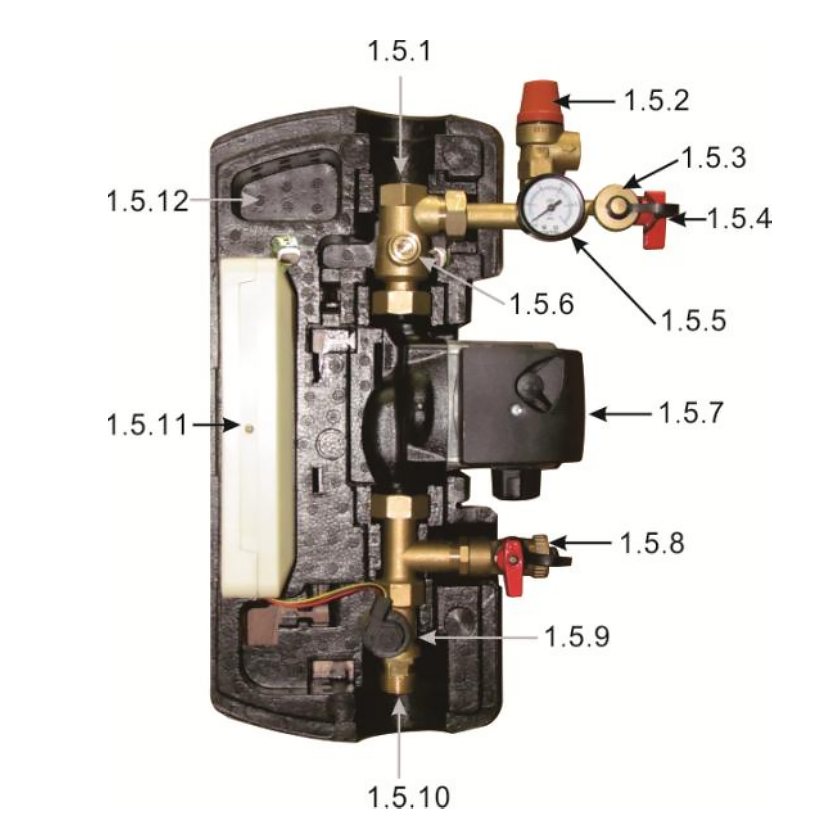

1.1.1 Produktbild

RS881 Einleitungspumpstation

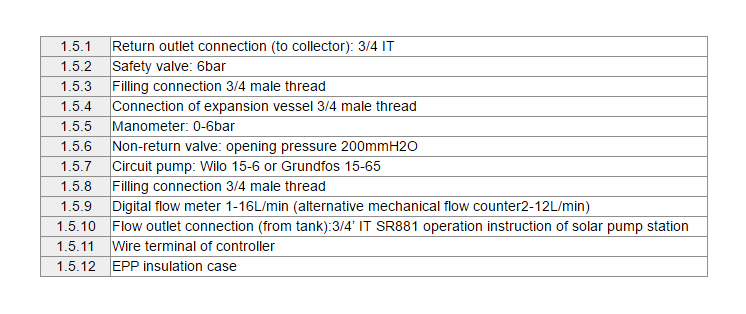

1.1.2 Kits Parameter

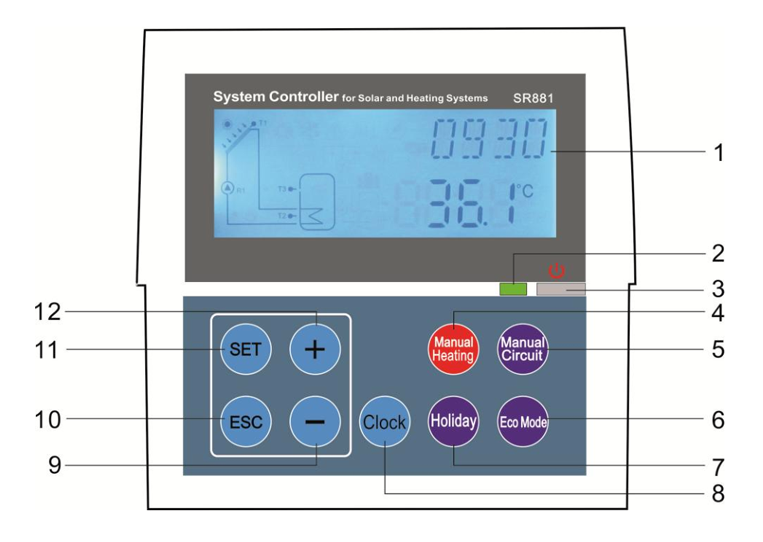

1.2 Hauptfunktionen

• Timing Heizung

• Temperaturdifferenzregelung 1 * ΔT

• Notabschaltung des Kollektors

• Kollektorkühlfunktion

• Kollektor-Niedertemperaturschutz

• Kollektor Frostschutz

• Tankkühlfunktion

• Temperaturschalter für Celsius und Fahrenheit

• Maximale Temperatur des Tanks (max. Nummer 1)

• Anti-Legionellen-Funktion

• Temperaturgesteuerte Warmwasserumwälzpumpe

• Drehzahlregelung (1 * Halbleiter)

• Messung der Wärmeenergie

• Pumpenintervallfunktionen.

• Hochtemperatur-Bypass-Funktion

• Manuelle Steuerung (für 2 Ausgänge: P1H1)

• Passworteinstellung

• Wiederherstellung auf Werkseinstellung

• Urlaub fucntion

• Manuelle Heizung

• Temperaturabfragefunktion

• Speicherschutz

• Bildschirmschutz

• Fehlerbehebung

• Störungsschutz

• Fehlerprüfung

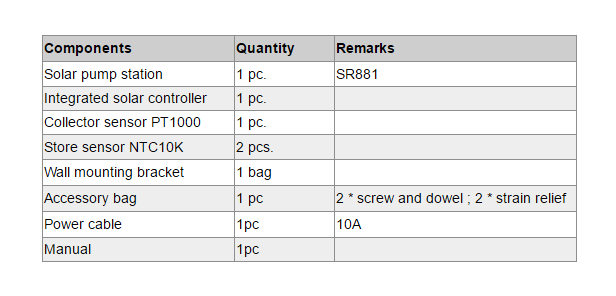

1.3 Lieferumfang

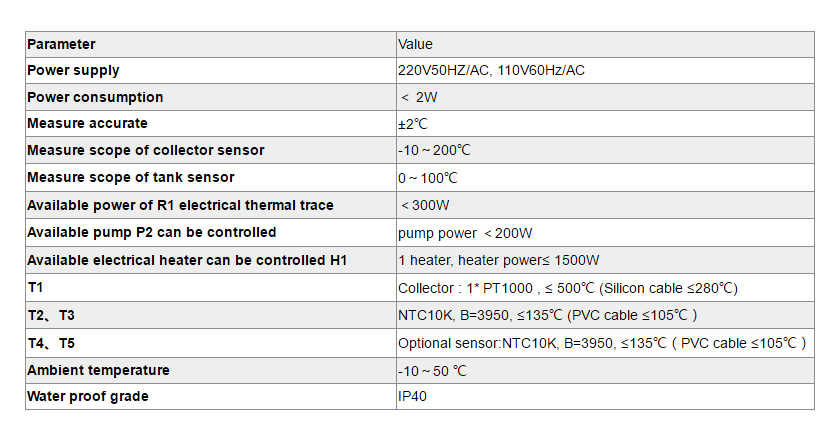

2.1 Technische Parameter

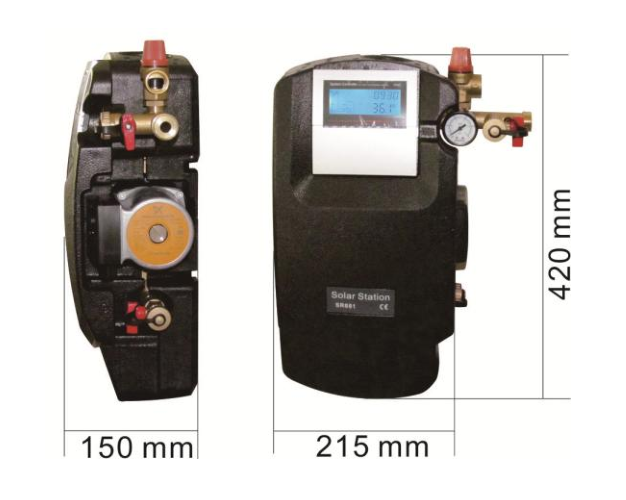

2.2 Größe

Produkt: 40 cm × 20 cm × 14,5 cm, 5,5 kg

Paket: 44 cm × 30 cm × 19 cm, 6 kg

2.3 Optionales Zubehör

2.3.1 Elektromagnetisches Relais: SR802, kann die elektrische Heizung von ≤4000W steuern.

Schütz mit hoher Leistung: SR802 Wenn der Benutzer die elektrische Heizung als Backup-Gerät auswählt, empfehlen wir die Verwendung der SR802-Einheit, die den Controller und die elektrische Heizung verbindet. Technische Daten des SR802 Abmessungen: 100 mm x 100 mm x 65 mm. Stromversorgung: 180 V ～ 264 V / AC 50/60 Hz. Geeignete Leistung: ≤ 4000W. Verfügbare Umgebungstemperatur: -10 ~ 50 ° C Wasserdichte Qualität: IP43.

SR802 Anschlussplan:

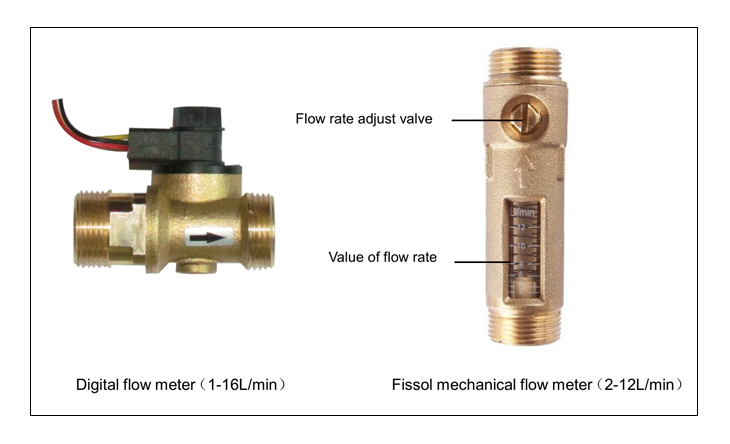

2.3.2 Digitaler Durchflusszähler FRT （A17）

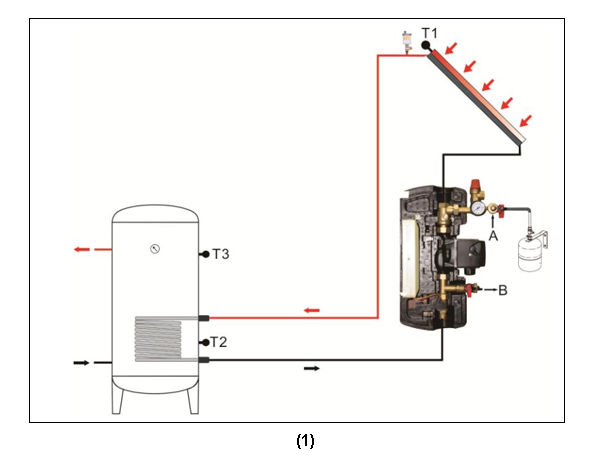

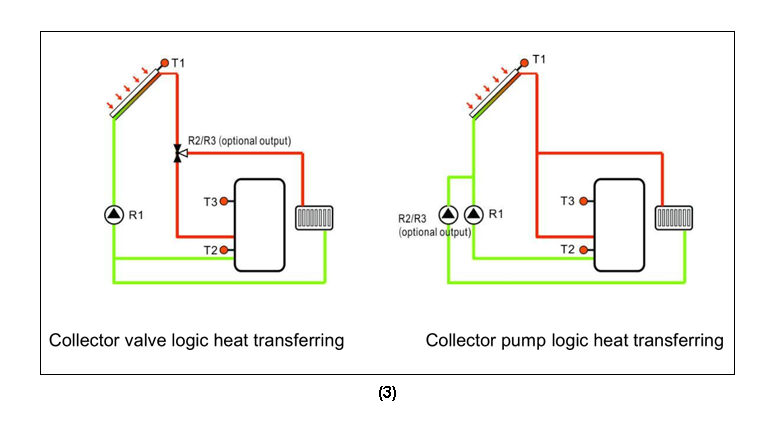

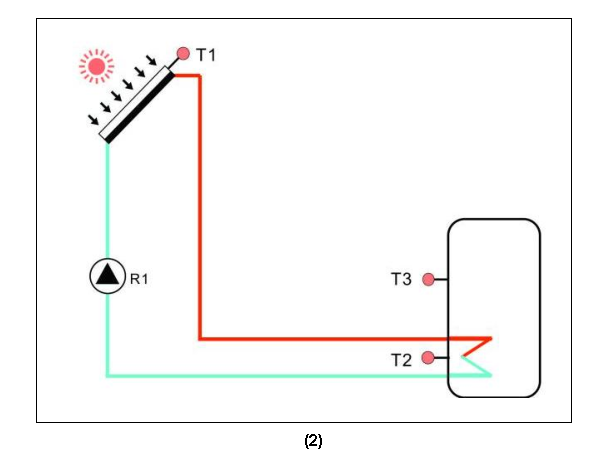

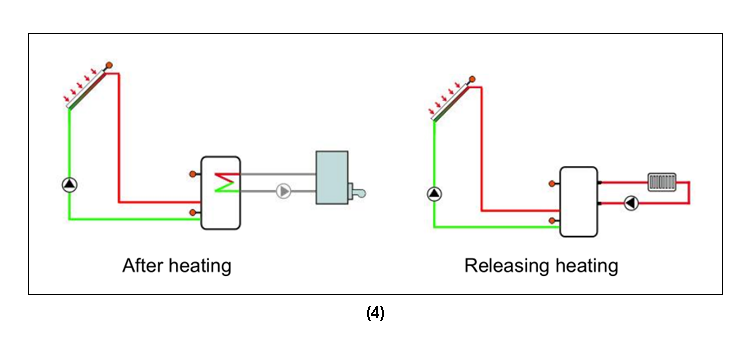

3.1 SR881 Installationsdiagramm

3.2 SR881 Installationsanleitung herunterladen:

Optionale Anweisung der Solarpumpstation SR881
