Station de travail solaire et stations de pompage SR881 EPP

1.1 Présentation

Le poste de travail solaire SR881 EPP est utilisé poursystèmes de chauffe-eau solaires sous pression séparésIl a un contrôle de débit, un cycle de chaleur, un échappement, un contrôle de la pression, un affichage de la température, une injection / vidange du système et de nombreuses autres fonctions.En connectant des capteurs solaires et des réservoirs d'eau sous pression séparés, stockez l'énergie solaire dans un réservoir d'eau.Il peut surveiller la température du système, pression, débit et ainsi de suite à tout moment.

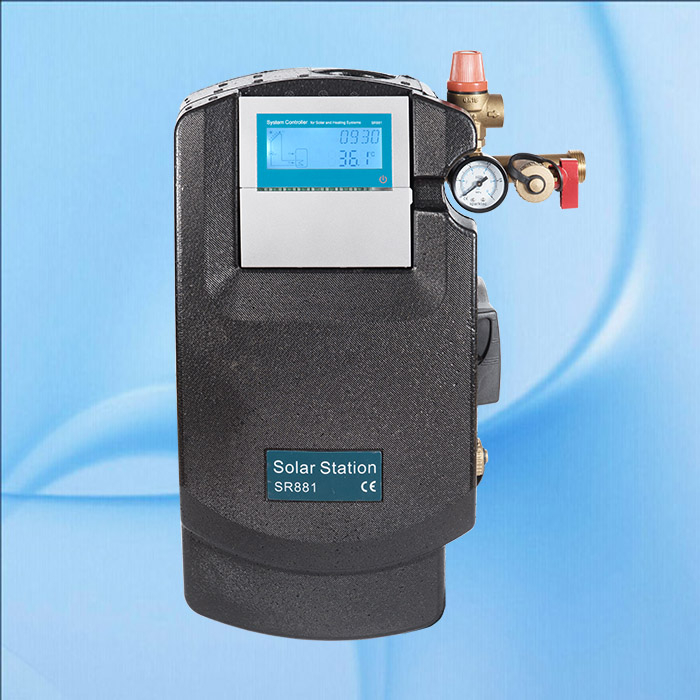

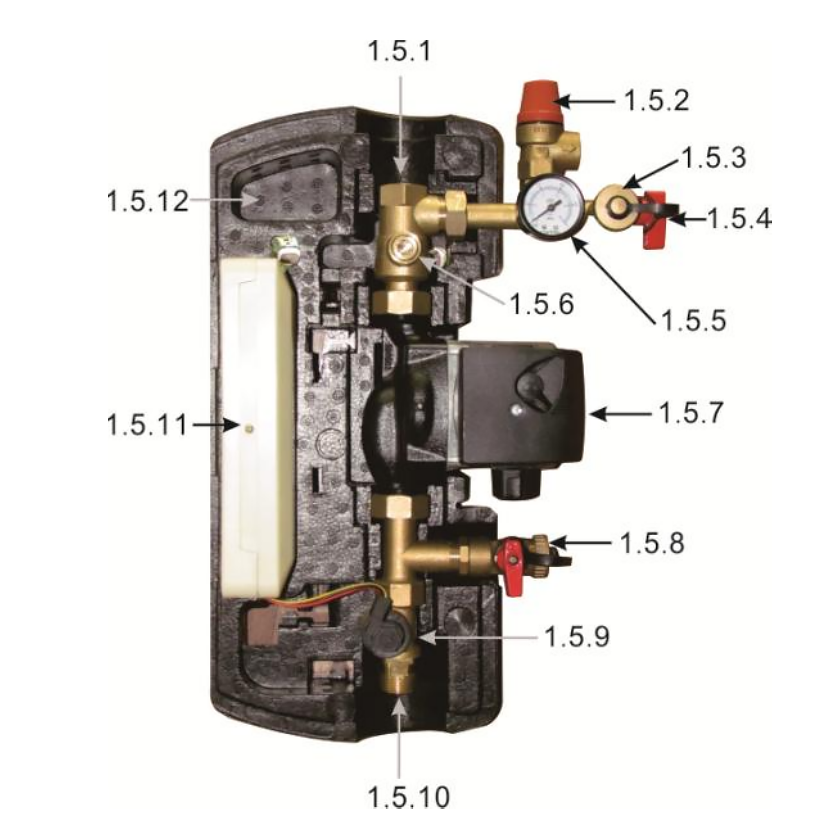

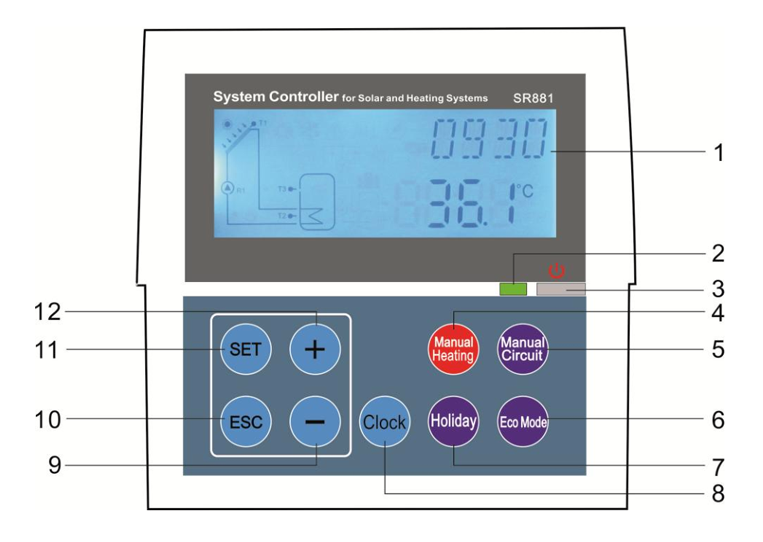

1.1.1 Image du produit

Station de pompage simple ligne RS881

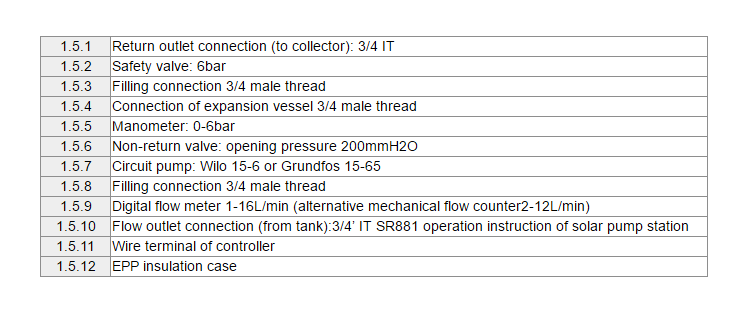

1.1.2 Paramètre des kits

1.2 Fonctions principales

• Chauffage temporisé

• Contrôle de différence de température 1 * ΔT

• Arrêt d'urgence du collecteur

• Fonction de refroidissement du collecteur

• Protection collecteur basse température

• Protection antigel collecteur

• Fonction de refroidissement du réservoir

• Interrupteur de température Celsius et Fahrenheit

• Température maximale du réservoir (nombre maximum 1)

• Fonction anti-légionelles

• Pompe de circulation d'eau chaude à température contrôlée

• Contrôle de vitesse RPM (1 * semi-conducteur)

• Mesure de l'énergie thermique

• Fonctions d'intervalle de pompe.

• Fonction by-pass haute température

• Contrôle manuel (pour 2 sorties: P1H1)

• Réglage du mot de passe

• Restauration aux réglages d'usine

• Fucntion de vacances

• Chauffage manuel

• Fonction de requête de température

• Protection de la mémoire

• Protection d'écran

• Dépannage

• Protection contre les problèmes

• Problème de vérification

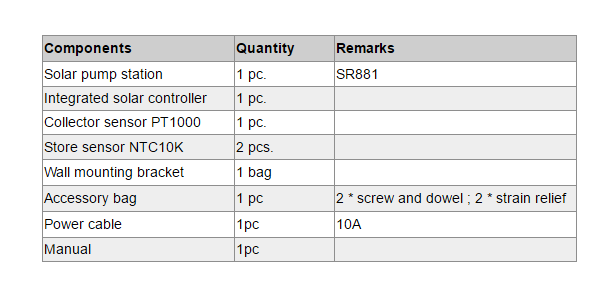

1.3 Contenu de la livraison

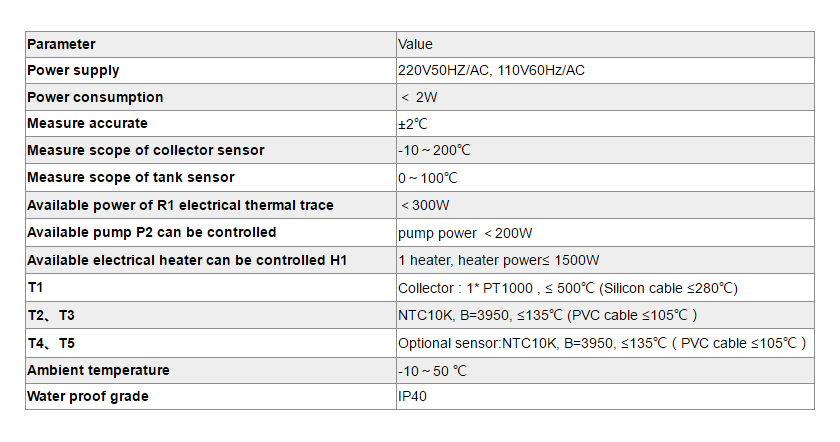

2.1 Paramètres techniques

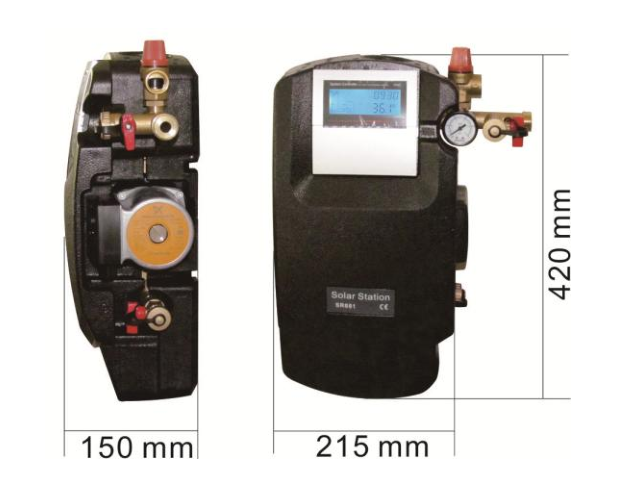

2.2 Taille

Produit: 40 cm × 20 cm × 14,5 cm, 5,5 kg

Paquet: 44 cm × 30 cm × 19 cm, 6 kg

2.3 Accessoires en option

2.3.1 Relais électromagnétique: SR802, peut contrôler le chauffage électrique de ≤4000W.

Unité de contacteur de haute puissance: SR802 Lorsque l'utilisateur sélectionne le chauffage électrique comme dispositif de secours, nous recommandons d'utiliser le contrôleur de connexion de l'unité SR802 et le chauffage électrique. Données techniques du SR802 Dimension: 100 mm x 100 mm x 65 mm. Alimentation: 180V ～ 264V / AC 50 / 60Hz. Puissance appropriée: ≤ 4000W. Température ambiante disponible: -10 ~ 50oC Grade étanche à l'eau: IP43.

Schéma de connexion du SR802:

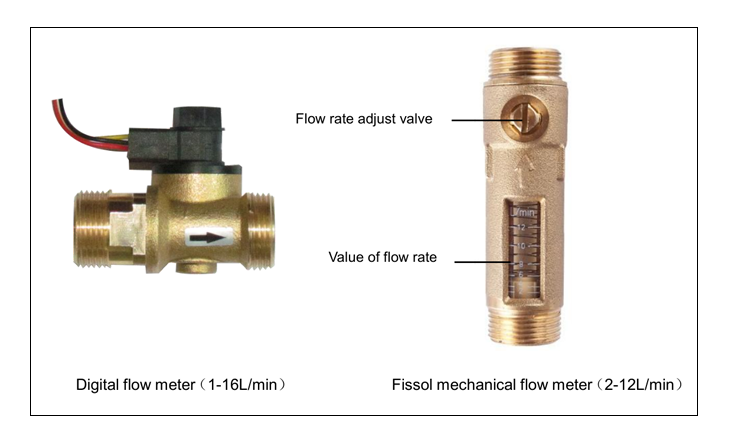

2.3.2 Compteur de débit numérique FRT （A17）

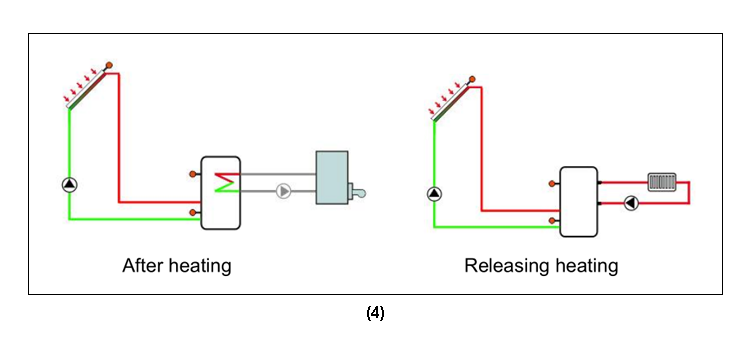

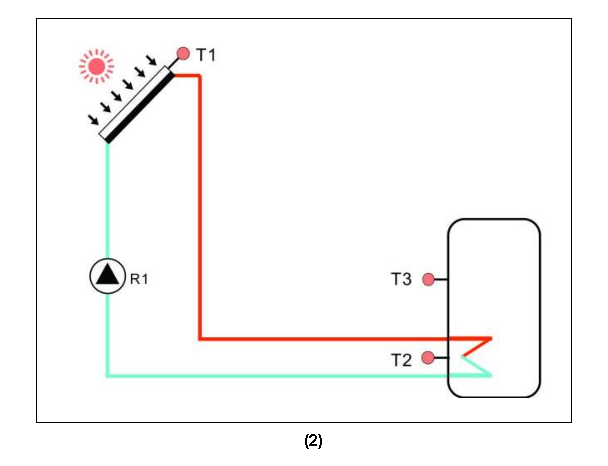

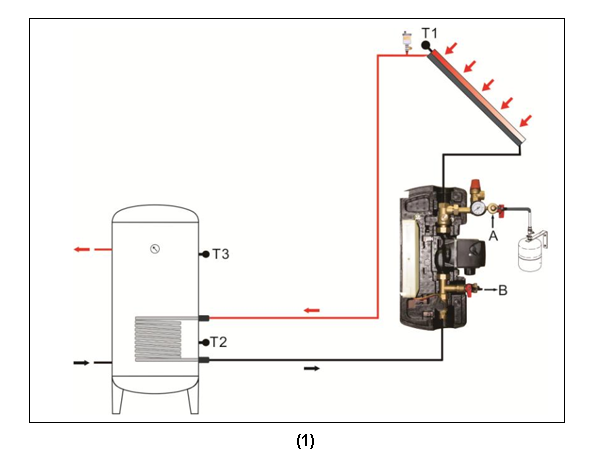

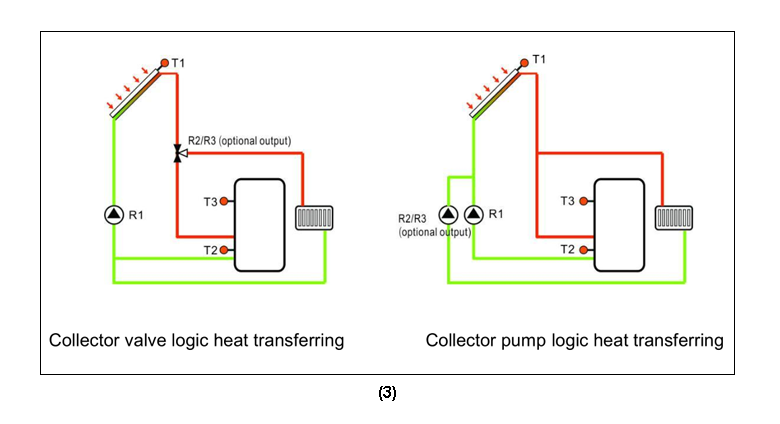

3.1 Schéma d'installation du SR881

3.2 Téléchargement du manuel d'installation du SR881:

Instruction facultative de la station de pompe solaire SR881
